تکنیک محرمانه تعمیر برد

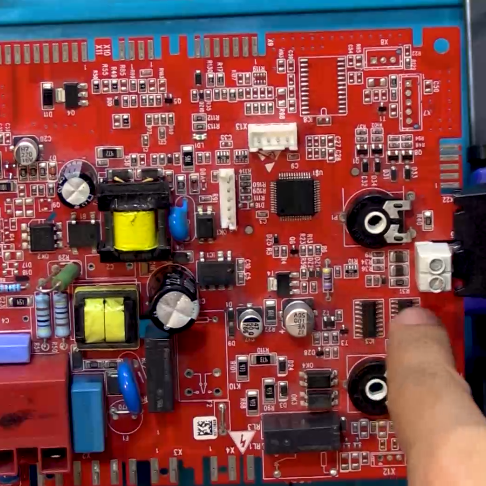

ممکن است برای شما هم پیش آمده باشد که در حین تعمیر یک برد تمام سعی خودتان را می کنید و همه قطعات مرتبط با یک خطا را بررسی  می کنید و از صحت آن اطمینان پیدا می کنی ولی وقتی که برد را تست می کنید هنوز آن خطا رفع نشده و وجود دارد و حتی بعضی مواقع از تعمیر آن ناامید می شوید. در اینجا قصد دارم تجربه خودم را در مورد حل مشکل این چنینی با شما به اشتراک بگذارم. یک بردی را در نظر بگیرید که خطای سنسور می دهد، بدیهی است ابتدا مسیر سنسور مربوطه را بررسی می کنید، بطور مثال مقاومت و سایر قطعات مانند خازن، دیود و.. که در مسیر این خطای سنسور قرار گرفته اند را بررسی می کنید و تا میکرو از سلامت آنها مطمئن می شوید ولی هنوز دستگاه خطای سنسور خاص را نشان می دهد، در صورتی که سنسور را تعویض کردیم و قطعات مسیر سنسور را تا میکرو بررسی کردیم و مشکلی در آنها نبوده است.

مورد دیگری پیش می آید که فن کار نمی کند شما با بررسی این خطا اقدام به تعویض رله فن، uln  و سایر قطعات مسیر خطا می کنید ولی وقتی برد را تست می کنید هنوز خطای مربوط به فن را می دهد و فن کار نمی کند. با توجه به تجربه شخصی بنده در اینگونه موارد علت اصلی بروز مشکل قلع مردگی یا قلع سردی می باشد. قلع مردگی بر اثر گذشت زمان و گرم و سرد شدن قلع لحیم شده بوجود می آید،برای مثال وقتی که در برد مانیتور و تلویزیون قلع مردگی اتفاق بیفتاد،با ضربه زدن به پشت دستگاه ممکن است تصویر برگردانده شود که این نشان دهنده قلع مردگی می باشد.همانگونه که اطلاع دارید اکثر آی سی ها با فرکانس و قلع در ارتباط هستند و بر اثر گذشت زمان احتمال قلع مردگی در آنها وجود دارد و بصورت چشمی هم قابل تشخیص نبوده و حتی بعضاً با تست اتصال کوتاه هم قابل تشخیص نمی باشد. البته در برخی موارد اتصالات لحیم مرده با بررسی چشمی یا با استفاده از ذره بین قابل تشخیص است. در مرحله اول، یک اتصال لحیم کاری سرد می‌تواند رنگ کدر، مایل به سفید و محدب یا تغییر شکل یافته به نظر برسد که بسیار متفاوت از اتصال لحیم کاری مناسب است. اتصال لحیم کاری نامناسب یا سرد باعث می شود لحیم کاری ذوب نشده یا به طور کامل جریان پیدا نکند. معمولا قلع مردگی سطح ناصاف و ناهموار را در سطح برد ایجاد می کند.

برای رفع قلع مردگی نیاز به مقداری قلع، روغن لحیم و هویه داریم.

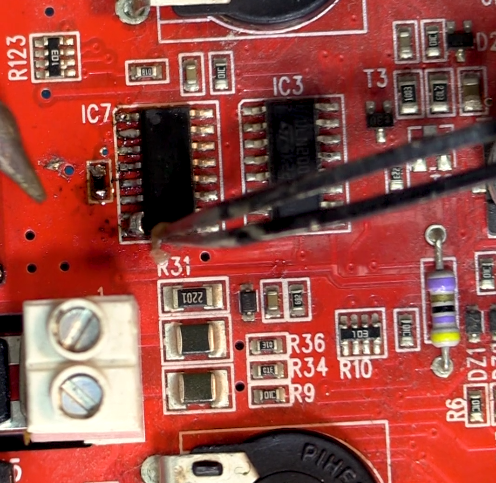

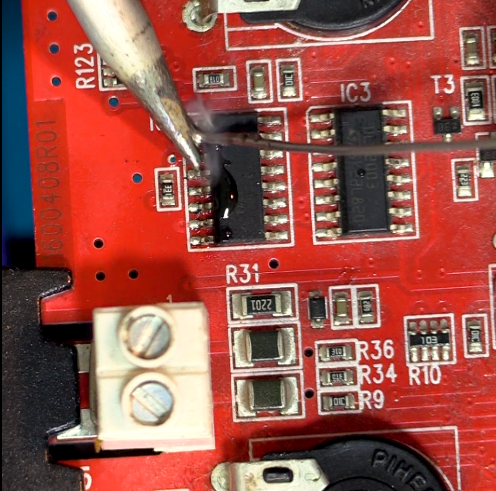

ابتدا نوک هویه را به خوبی تمیز می کنیم، قلع را به روغن آغشته کرده و بوسیله هویه بر روی پایه های آی سی می کشیم و این عمل را چند بار تکرار می کنیم و سپس پایه های آی سی را به روغن آغشته کرده و هویه را چندین بار روی آنها می کشیم .

اگر چنانچه در حین کار، قلع بین دو پایه ریخته شد و موجب اتصال آنها شد نگران نباشید به راحتی قابل برطرف شدن است. در اینگونه موارد مقداری روغن لحیم را رو قلع بین دو پایه ریخته و با هویه چند بار رو پایه ها به چپ و راست کشیده شود تا کاملا قلع بین دو پایه ازبین برود.

پس انجام رفع قلع مردگی پایه های یک طرف آی سی طرف دیگر پایه های آن را نیز به همین صورت رفع قلع مردگی کنید. حالا برد شما بدون خطا آماده انجام وظیفه در دستگاه شما می باشد.

امیدوارم از این آموزش استفاده کرده باشید و در تعمیرات آتی به شما کمک کند.
