📘 رله نوعی کلید الکتریکی سریع یا بی‌درنگ است که با هدایت یک مدار الکتریکی دیگر باز و بسته می‌شود.

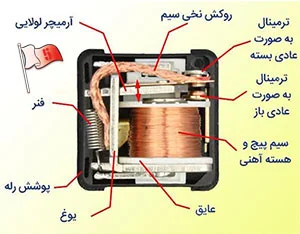

⚡روش کنترل باز و بسته شدن این کلید الکتریکی به صورتهای مختلف مکانیکی، حرارتی، مغناطیسی، الکترو استاتیک و… می‌باشد. رله دو پایه نرمال بسته و نرمال باز و دو پایه سیم پیچ و یک پایه com دارد. به این صورت که نرمال بسته همیشه به کام وصل است اما اگر ولتاژ سیم پیچ تغییر کند نرمال باز به کام وصل و اگر دوباره ولتاژ به حالت اول برگردد نرمال بسته به کام وصل میشود.

⚡ از آنجا که رله می‌تواند جریانی قوی‌تر از جریان ورودی را هدایت کند، به معنی وسیع‌تر می‌توان آن را نوعی تقویت کننده نیز دانست.

کاربرد رله در مدار های الکترونیک چیست؟

همانطور که در ویدیوهای سایت پرچم توضیح داده ایم رله یک کلید هوشمند است که عملکرد آن بسیار فراتر از کلیدهای دستی است. برای استفاده از عملکردهای متنوع رله تنها کافی است آن را بر سر راه سیم فاز یا همان قطب مثبت وسایل قرار دهید، سپس سیم نول یا همان قطب منفی را به برق شهری متصل کنید. در ادامه برای عملکرد دقیق‌تر نیاز است که حتما سیم فاز را به پایه com و سر دیگر سیم را نیز به پایه NO یا NC متصل کنید. پس از برقرار شدن جریان بین سیم‌ها دو عملکرد مهم توسط رله انجام می‌شود.

: این دو عملکرد عبارتند از

فرمان مستقیم:

در صورتی که تصمیم دارید پس از وصل شدن ولتاژ وسایل برقی تان روشن شود حتما باید سیم رابط فاز را به پایه NO متصل کنید.

فرمان معکوس:

در صورتی که تصمیم دارید پس از وصل ولتاژ به پایه‌های فرمان وسایل برقی تان خاموش شود حتما سیم رابط فاز را به پایه NC متصل کنید.

انواع رله در مدار الکتریکی

رله‌ها یکی از اجزای حیاتی در مدارهای الکتریکی و الکترونیکی هستند که وظیفه کنترل جریان برق را بر عهده دارند. آنها می‌توانند جریان‌های بزرگ را با استفاده از سیگنال‌های کوچک کنترل کنند و در انواع مختلفی عرضه میشود

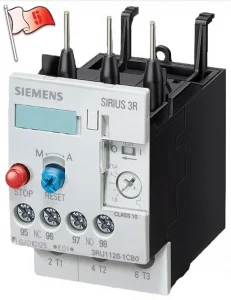

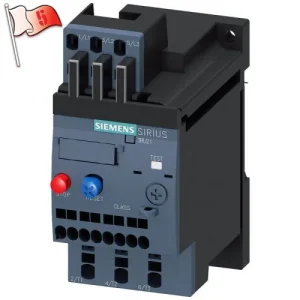

رله حرارتی

رله حرارتی برای حفاظت از موتورهای الکتریکی در برابر اضافه بار حرارتی استفاده می‌شود. این رله‌ها از دو فلز مختلف با ضرایب انبساط حرارتی متفاوت ساخته شده‌اند که به صورت سری در مدار قرار می‌گیرند از رله حرارتی در اتو، چای ساز و … استفاده می‌شود. رله‌های حرارتی از دو فلز غیر همجنس تشکیل شده اند. یکی از این فلزها پس از عبور جریان و ایجاد حرارت به حالت خمیده در می‌آید. زمانی که این فلز خم می‌شود دکمه چای ساز سبز می‌شود و بدین معناست که آب به اندازه کافی گرم شده است یا دکمه اتو به حالت قرمز در می‌آید بدین معنی که اتو داغ شده و می‌توانید از آن استفاده کنید.

رله مغناطیسی

رله مغناطیسی برای تشخیص و قطع جریان‌های بیش از حد در مدار استفاده می‌شود. این رله‌ها از یک سیم‌پیچ و یک هسته آهنی تشکیل شده‌اند که با عبور جریان زیاد، هسته به سمت کنتاکت‌ها حرکت می‌کند و مدار را قطع می‌کند.هنگام بروز نوسانات به کمک رله مغناطیسی جریان قطع شده تا از بروز خطرات احتمالی جلوگیری شود و سپس پس از عادی شدن شرایط جریان به مدار باز می‌گردد.

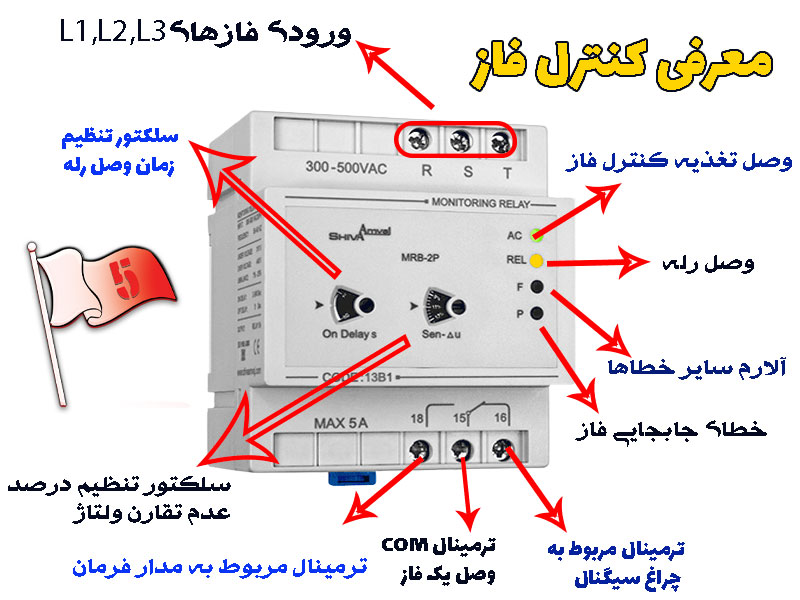

رله کنترل فاز

رله فاز کنترل، یکی از مهم‌ترین اجزای حفاظتی در سیستم‌های الکتریکی سه فاز است که وظیفه نظارت بر پارامترهای الکتریکی مانند توالی فازها، عدم توازن فازها و قطع فازها را بر عهده دارد. این رله‌ها نقش حیاتی در حفاظت از تجهیزات الکتریکی مانند موتورها، ترانسفورماتورها و دستگاه‌های الکترونیکی دارند.

رله سنجشی

با استفاده از رله‌های سنجشی می‌توانید میزان حساسیت لازم برای هر دستگاه را مشخص کنید تا در صورت مشاهده رله جریان برق را محدود یا متوقف کند؛ مثلا اگر رله سنجشی را روی ۵ آمپر تنظیم کنید در صورتی که از این میزان تخطی کند جریان برق قطع خواهد شد.

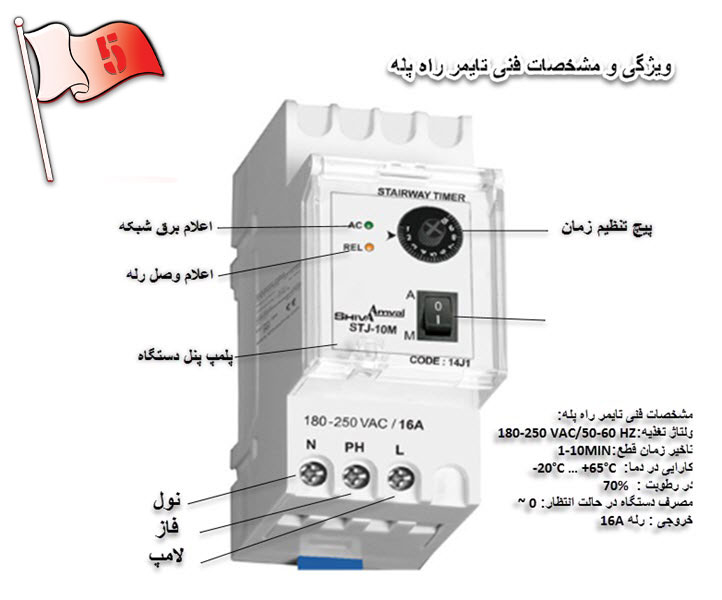

رله زمانی

رله زمانی یک دستگاه الکترومکانیکی است که بر اساس یک تأخیر زمانی خاص، سیگنال خروجی را فعال یا غیرفعال می‌کند. این رله‌ها برای کنترل زمانی وظایف و دستگاه‌های مختلف در سیستم‌های الکتریکی و الکترونیکی استفاده می‌شوند و در انواع مختلف با ویژگی‌ها و زمان‌های تأخیر مختلف عرضه می‌شوند

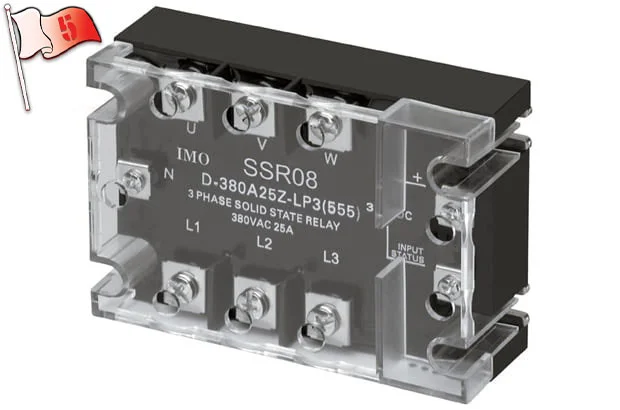

رله حالت جامد

رله جامد یا SSR، یک دستگاه الکترونیکی بدون قطعه مکانیکی است که بر اساس اصول الکترونیکی و نیمه‌هادی عمل می‌کند. این نوع رله به جای استفاده از کنتاکت‌های الکتریکی مانند رله‌های الکترومکانیکی، از یک دیود، یک ترانزیستور، و یا یک تریستور برای کنترل ولتاژ و جریان استفاده می‌کند.

مواردی که نامبرده شد از پرطرفدارترین رله‌های موجود است، البته موارد دیگری نیز وجود دارد ک در ادامه به صورت خلاصه عناوین آن‌ها را معرفی می‌کنیم.

رله هوشمند روشنایی
رله دوبل
رله بوخهلتس
رله صوت
رله بلوتوث
رله فشار
رله دما و رطوبت
رله دوربین
رله رادیویی
رله کلید لمسی هوشمند
رله رنگ
رله برق
رله فاصله سنج
رله سیستم اعلام حریق
رله سیستم تهویه هوا

ساده ترین روش تعمیر رله ✈

حالا فهمیدی رله کارش چیه و چند نوع داره، نوبت به این میرسه که بهت یادم بدم چطور این قطعه پرکاربرد رو که داخل لوازم خانگی و خودروها به وفور یافت میشه رو به ساده ترین روش تعمیر کنی.
اول باید رله رو باز کنی و یه سمباده زبر بخری و بکشی روی پلاتین های اون بعدش خوب اونو باد بگیری یا با دهان مبارک فوت کنی 🙂
نوبت سوم اتصالاتش رو بررسی کنی و درش رو ببندی
(تمام تامام)

پیشنهاد میکنم ویدیو مورد نظر رو رو تا انتها ببینی تا بهتر متوجه شده باشی.
