برد همیار دیجیتال – راهکاری نوین برای تعمیرکاران برد
همیار دیجیتال پرچم ابزاری حرفهای و نسل جدید شبیه‌سازهای تعمیر برد است که با دقت بالا، اجزای داخلی لوازم خانگی مانند ماشین لباسشویی، کولر گازی، پکیج، یخچال و… را شبیه‌سازی می‌کند. این نسخه جدید دیجیتال و پیشرفته‌تر از مدل‌های قبلی است و به‌طور خاص برای تعمیرکاران و سرویس‌کاران حرفهای طراحی شده است.
همه تعمیرکاران بردهای لوازم خانگی و سرویس‌کاران همیشه به ابزاری نیاز دارند که بتواند اجزای دستگاه در حال تعمیر را شبیه‌سازی کند. تعمیرکاران برد به طور مکرر نیاز دارند تا بردی که در حال تعمیر آن هستند را تست کنند؛ این نیاز هم در حین تعمیر و هم در پایان تعمیر و رفع عیب وجود دارد.
مشکل اصلی این است که بدون وجود قطعات متصل به برد، نمی‌توان آن را راه‌اندازی کرد. بنابراین، در فرآیند تعمیر، برای عیب‌یابی و تست برد، به قطعات داخلی دستگاه نیاز است. پس از رفع مشکل برد، لازم است قبل از ارسال برای مشتری، برد روی یک دستگاه مشابه تست شود تا از عملکرد صحیح آن مطمئن شوید و از بازگشت‌های مکرر برد به دلیل نقص جلوگیری کنید.
ویژگی‌های نسخه دیجیتال همیار پرچم
- دارای صفحه‌نمایش دیجیتال برای نمایش اطلاعات به‌صورت دقیق
- منوی فارسی و کاربری آسان برای راحتی بیشتر در استفاده
- شبیه‌سازی دقیق و جز‌به‌جز قطعات و اجزای داخلی دستگاه‌های مختلف
- افزایش دقت تست و عیب‌یابی برای تعمیرکاران و سرویس‌کاران
این شبیهساز حرفهای به تعمیرکاران کمک می‌کند تا بدون نیاز به تهیه قطعات واقعی یا ارسال آنها توسط مشتری، بردها را تست و عیب‌یابی کنند. همچنین، قابلیت حمل آسان و دقت بالا، زمان تعمیر را کاهش می‌دهد و کارایی را افزایش می‌دهد.
شبیه‌سازی قطعات دستگاه‌های مختلف
برد همیار دیجیتال قادر است قطعات مختلف دستگاه‌هایی همچون لباسشویی، پکیج، کولر گازی و یخچال را از برندها و مدل‌های مختلف شبیه‌سازی کند. این ابزار عملکرد قطعاتی مانند سنسورها و موتورها را به‌طور دقیق نمایش می‌دهد و پالس‌های مورد نیاز برای تست بردهای در حال تعمیر را تولید می‌کند.
تولید سیگنال‌های دقیق برای انواع قطعات
فرکانس این سیگنال‌ها به‌صورت خودکار برای قطعات مختلف دستگاه‌ها تولید می‌شود. این قطعات شامل:
- هیدرواستات لباسشویی
- موتور یونیورسال لباسشویی (تاخو دار)
- موتور BLDC انکدر دار
- فن DC
- PG پنل کولر گازی
- فلومتر آب ورودی پکیج
- فن DC فیدبک دار یخچال
تنظیم خودکار و تایید صحت عملکرد
در دستگاه‌های پکیج و لباسشویی، همیار دیجیتال شبیه‌سازی را به‌گونه‌ای انجام می‌دهد که با یک تنظیم اولیه و فشار دکمه شروع، تمام مراحل کاری دستگاه به‌صورت خودکار پیش می‌رود. در نهایت، اگر برد به درستی کار کند، تصویر دستگاه در صفحه نمایش همیار برد به رنگ سبز تغییر کرده و صحت عملکرد برد تایید می‌شود.
مزایای همیار دیجیتال برای تعمیرکاران
همیار دیجیتال ابزاری عالی برای تعمیرکاران برد است که با استفاده از آن، سرعت و دقت تعمیرات به‌طور چشمگیری افزایش می‌یابد و رضایت مشتریان را جلب می‌کند.
ویژگی‌های منحصر به‌فرد همیار برد
همیار دیجیتال ابزاری حرفهای و کاربردی برای تعمیرات بردهای الکترونیکی است که ویژگی‌های متعددی را برای ساده‌تر، سریع‌تر و مطمئن‌تر کردن فرآیند تعمیرات فراهم می‌آورد. در این بخش، به معرفی مهم‌ترین ویژگی‌های این ابزار قدرتمند می‌پردازیم:
1. کاربری آسان و رابط کاربری کاربرپسند
همیار دیجیتال با طراحی رابط کاربری ساده و منطقی خود، امکان استفاده آسان را برای تعمیرکاران فراهم کرده است. نمایشگر دستگاه، قطعات مختلف را با شکل‌های مرتبط نمایش می‌دهد و ترمینال‌های متناظر هر قطعه بر روی صفحه مشخص است. علاوه بر این، راهنمای چاپی کنار ترمینال‌ها، نیاز به مراجعه به راهنما را کاهش می‌دهد و کاربری را در دفعات بعدی آسان‌تر می‌کند. هر کاربر با داشتن اطلاعات اولیه درباره قطعات و سیگنال‌ها، می‌تواند به راحتی از همیار استفاده کند و با انجام شبیه‌سازی‌های بیشتر، به حرفهای شدن در استفاده از آن دست یابد.
2. شبیه‌سازی خودکار قطعات
در این نسخه از همیار دیجیتال، شبیه‌سازی قطعات به‌ویژه قطعات پکیج و لباسشویی به‌صورت خودکار انجام می‌شود. این ویژگی کار شبیه‌سازی را آسان‌تر و لذت‌بخش‌تر کرده و پیچیدگی‌های مربوط به این قطعات را به طرز چشمگیری کاهش می‌دهد.
3. شبیه‌سازی قطعات مختلف
همیار دیجیتال توانایی شبیه‌سازی انواع مختلف قطعات مانند:
- شیر برقی‌ها، فن پکیج، کولر گازی و یخچال، پمپ‌ها، کمپرسورها
- قطعاتی که با ولتاژ DC تا 30 ولت کار می‌کنند مانند فن‌های دو سیمه DC یخچال
این شبیه‌سازی‌ها بدون نیاز به مدار راه‌اندازی خاص، به راحتی و دقت بالا انجام می‌شود.
4. شبیه‌سازی سنسورها و پتانسیومترها
همیار دیجیتال قادر است تا 6 سنسور NTC یا PTC را به‌صورت همزمان شبیه‌سازی کند. همچنین، این ابزار می‌تواند مقدار مقاومت هر پتانسیومتر را با زدن یک کلید فشاری اندازه‌گیری کرده و به‌طور دقیق نمایش دهد. به این ترتیب، دیگر نیازی به مولتی‌متر برای تنظیم مقاومت NTC نخواهد بود.
5. شبیه‌سازی موتورها و فن‌ها
همیار دیجیتال قابلیت شبیه‌سازی موتورهای مختلف شامل:
- موتور یونیورسال لباسشویی با تاخومتر
- موتور BLDC لباسشویی با انکدر
- فن‌های یونیورسال سه‌دور کولر گازی و فن PG به همراه سیگنال فیدبک انکدر
را دارا می‌باشد و توانایی شبیه‌سازی دقیق این موتورها را برای تعمیرکاران فراهم می‌آورد.
6. ورودی‌های BLDC برای شبیه‌سازی انواع موتورها
همیار دیجیتال دارای 2 ورودی BLDC است که می‌تواند انواع موتورهای BLDC (با و بدون انکدر) را شبیه‌سازی کند. این ورودی‌ها به‌طور خاص برای شبیه‌سازی موتورها با سرعت‌های مختلف و در مدت زمان‌های طولانی (تا 15 دقیقه) طراحی شده‌اند.
7. شبیه‌سازی کامل قطعات پرکاربرد
همیار قادر به شبیه‌سازی کامل قطعاتی مانند:
- پرشر سوئیچ پکیج
- فلوسوئیچ
- فلومتر پکیج
- هیدرواستات لباسشویی (آنالوگ و دیجیتال)
می‌باشد که می‌تواند تمامی نیازهای تعمیرات شما را پوشش دهد.
8. ایزولاسیون نوری برای افزایش ایمنی
تمامی ترمینال‌های همیار برد (به جز پتانسیومترها) به‌صورت ایزوله نوری طراحی شده‌اند. این بدان معنی است که دیتاها از طریق نور بین همیار و برد در حال تست انتقال می‌یابند که امنیت بالاتری را در هنگام کار با دستگاه فراهم می‌آورد.
9. حفاظت در برابر آسیب‌های احتمالی
در صورتی که کلید فشاری TEMP SET بالا باشد، تمامی ترمینال‌ها به‌صورت ایزوله از مدار همیار و منبع تغذیه قرار می‌گیرند، که این ویژگی از آسیب‌دیدن میکرو دستگاه همیار در هنگام اشتباه در اتصال ورودی‌ها یا خروجی‌ها جلوگیری می‌کند.

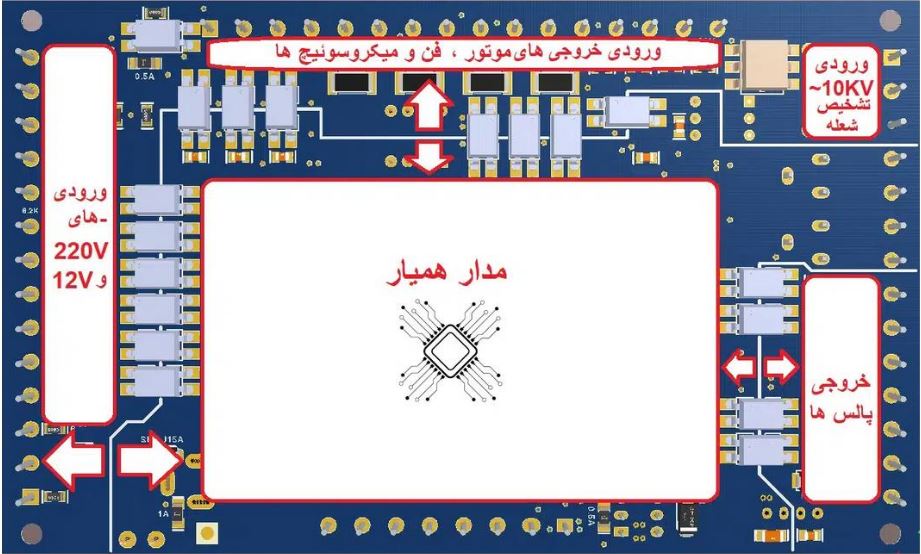

شبیه‌سازی و ایزوله‌سازی ترمینال‌ها در مدار همیار
مدار همیار دیجیتال برای شبیه‌سازی و ایزوله‌سازی ترمینال‌های مختلف به گونه‌ای طراحی شده است که عملکرد بخش‌های مختلف الکترونیکی را بدون تداخل با سایر اجزاء، تحت نظر قرار دهد. این مدار می‌تواند برای تست و شبیه‌سازی انواع سیستم‌های الکترونیکی مختلف کاربرد داشته باشد:
- شبیه‌سازی قطعات مختلف: این مدار قادر به شبیه‌سازی فلومتر پکیج، موتور یونیورسال لباسشویی همراه با تاکومتر، موتور BLDC انکدر دار لباسشویی، هیدرواستات آنالوگ و دیجیتال، سنسورهای دماهای NTC و PTC، انواع فن پنل کولر گازی، فن یخچال و سایر دستگاه‌های مشابه است.
- فرکانس‌های خروجی: مدار خروجی فرکانس‌های مربوط به فلومتر پکیج، هیدرواستات‌ها، تاکومتر موتور یونیورسال لباسشویی، انکدر موتور BLDC، انکدر فن PG، فیدبک فن DC کولر گازی و فن یخچال را شبیه‌سازی می‌کند.
- منبع تغذیه: می‌توانید از آداپتورهای AC/DC با ولتاژهای 12VDC (حداقل 100 میلی‌آمپر)، 9VDC (حداقل 100 میلی‌آمپر) یا 6VDC (حداقل 100 میلی‌آمپر) برای تست‌های طولانی مدت استفاده کنید. همچنین، باتری‌های 6 ولتی، 9 ولتی یا 12 ولتی نیز قابل استفاده هستند.
- ولتاژ ورودی: مدار از رنج ولتاژ DC وسیعی بین 6 تا 12 ولت پشتیبانی می‌کند.
- توان مصرفی پایین: این سیستم توان مصرفی بسیار کمی در حدود 1 وات دارد.
- حفاظت در برابر اضافه ولتاژ: دارای مدار حفاظتی برای جلوگیری از اضافه ولتاژ در ورودی تغذیه DC است.
- مبدل DC-DC ایزوله: این مدار شامل یک مبدل DC-DC ایزوله (5V-5V) برای تغذیه بخش‌های مختلف پالس‌های خروجی انکدرها، سیگنال‌های فیدبک و هیدرواستات است.
- شبیه‌سازی فن DC پنل کولر گازی: فن DC پنل کولر گازی به صورت کاملاً ایزوله شبیه‌سازی می‌شود.
- مدارات حفاظتی و فیوزها: مدار دارای فیوزهای سریع حفاظتی در قسمت ترمینال‌های سنسورهای دما (TEMP1 تا TEMP6) است.
- حفاظت از ولتاژ بالا: استفاده از قطعه حفاظت از ولتاژ بالا (ARC-ERT) در قسمت شعله پکیج برای حفاظت مدار همیار و جلوگیری از آسیب به بردهای پکیج در اثر تخلیه جرقه.

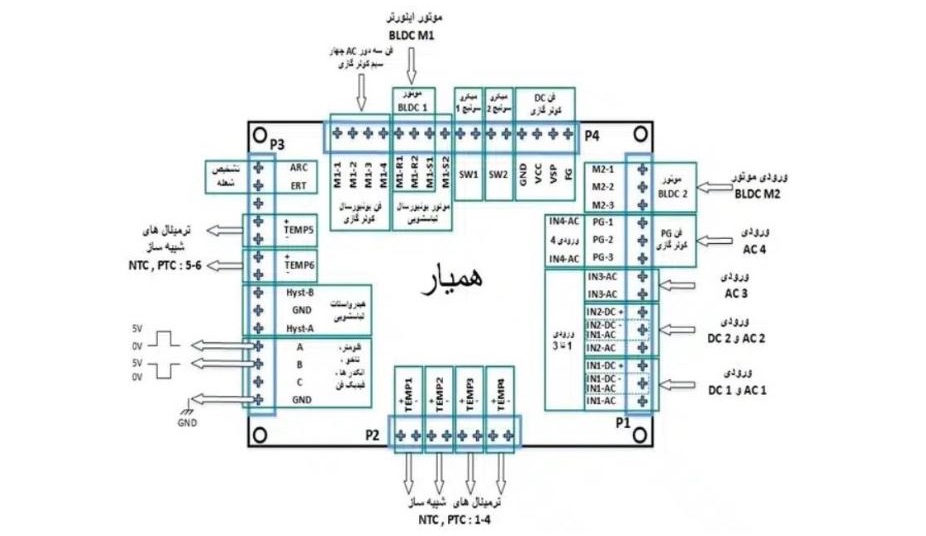

اجزای برد همیار دیجیتال راهنمای تعمیرکاران
برد همیار دیجیتال با ویژگی‌ها و قابلیت‌های متنوعی طراحی شده است که می‌تواند برای شبیه‌سازی و تست انواع سنسورها و موتورها در دستگاه‌های مختلف کاربرد داشته باشد. در ادامه، اجزای اصلی این برد به طور دقیق توضیح داده شده‌اند:
1. ولوم انکدری
ولوم انکدری با فشار دادن دسته آن به پایین، همیار را روشن می‌کند. پس از روشن شدن، وارد منو شده و می‌توانید با چرخاندن ولوم، گزینه‌های مختلف را مشاهده کرده و با فشردن آن، گزینه مورد نظر را انتخاب کنید. برای خروج از هر مرحله، کافی است ولوم را برای حدود 2 ثانیه در وضعیت پایین نگه دارید تا به منوی اصلی بازگردید.
2. ورودی تغذیه برد
ورودی تغذیه برد همیار از طریق جک تغذیه یا پین‌های مثبت و منفی ورودی امکان‌پذیر است. ولتاژ ورودی باید در محدوده 6 الی 12 ولت باشد و توان منبع تغذیه از 1 وات کمتر نباشد. پلاریته ورودی به این صورت است که مغزی فیش ورودی مثبت و جداره بیرونی منفی می‌باشد. برد همیار در برابر ولتاژ و جریان بالا و همچنین قطب مثبت و منفی معکوس محافظت شده است. برای استفاده طولانی‌مدت، بهتر است از باتری‌های با کیفیت بالا یا باتری‌های قلمی استفاده کنید. توجه داشته باشید که همیار به طور خودکار خاموش نمی‌شود و تا زمانی که گزینه خاموش کردن را از منو انتخاب نکنید یا تغذیه قطع نشود، دستگاه روشن خواهد ماند.
3. ترمینال شماره 2
در این ترمینال، 4 عدد پتانسیومتر قرار دارند که نقش سنسورهای NTC یا PTC را ایفا می‌کنند. این پتانسیومترها از رنج 0 تا 100 کیلو اهم برای شبیه‌سازی سنسورهای دما (TEMP1 – TEMP4) استفاده می‌شوند.
4. ترمینال شماره 3
این ترمینال شامل سه عدد خروجی پالس A، B و C است که مسئول تولید انواع پالس‌های فیدبکی برای بردهای لوازم خانگی هستند. این پالس‌ها شامل سیگنال‌های مربوط به فلومتر آب، تاکومتر موتور یونیورسال، انکدر موتور لباسشویی، انکدر فن PG کولر گازی و فیدبک فن یخچال می‌باشند. همچنین، سیگنال‌های مربوط به سنسور هیدرواستات آنالوگ و دیجیتال نیز در این ترمینال قرار دارند. شایان ذکر است که مدارات متصل به این خروجی‌ها توسط خود همیار تغذیه می‌شوند و نیازی به تغذیه 5 ولت بیرونی ندارند.
5. ترمینال شماره 4
در این ترمینال ورودی‌های مختلفی برای موتور یونیورسال لباسشویی، موتور BLDC لباسشویی، کولر و یخچال، ورودی فن یونیورسال پنل کولر گازی (3 دور)، میکرو سوئیچ‌ها و ترمینال‌های فن DC پنل کولر گازی قرار دارند.
6. کلید فشاری تنظیم سنسورهای دما
این کلید برای تنظیم مقدار مقاومت 6 عدد پتانسیومتر جهت شبیه‌سازی سنسورهای NTC و PTC در نظر گرفته شده است. با فشردن و نگه داشتن این کلید، مقدار مقاومت در نمایشگر به صورت چشمک‌زن نمایان می‌شود و می‌توانید مقدار پتانسیومترها را تنظیم کنید. بهتر است این تنظیمات قبل از اتصال به برد انجام شود، زیرا ولتاژهای اعمال شده به پتانسیومترها توسط برد در حال تست ممکن است باعث قرائت اشتباه مقادیر مقاومت شوند.
7. نمایشگر
در این نسخه از همیار، تمامی LEDهای نسخه قبلی حذف شده‌اند و اطلاعات مربوط به برد در حال تست به طور کامل و واضح روی نمایشگر 1.8 اینچی رنگی به نمایش در می‌آید.
راهنمای کامل منوی همیار دیجیتال: تنظیمات و عملکردها
در منو اصلی 9 گزینه وجود دارد که شرح آنها در ادامه بیان می شود:
آموزش شبیه سازی برد ماشین لباسشویی با همیار دیجیتال
- انتخاب نوع شبیه سازی :
با رفتن بر روی این گزینه لباسشویی و زدن دکمه ولوم انکدری دستگاه وارد منوی انتخاب نوع شبیه سازی لباسشویی می شود.
راهنمای انتخاب گزینه‌های منوی لباسشویی همیار دیجیتال
گزینه 1 و 2 – مخصوص لباسشویی‌های با موتور یونیورسال
این نوع موتورها می‌توانند به دو روش AC و DC راه‌اندازی شوند. در بردهای ماشین لباسشویی یونیورسال، سرعت موتور با استفاده از ترایاک قدرت و تغییر پهنای پالس گیت ترایاک کنترل می‌شود.
- راه‌اندازی AC: اگر برد دارای یک ترایاک با هیت سینک باشد و پل دیود شانه‌ای هیت سینک‌دار نداشته باشد، موتور به‌صورت AC راه‌اندازی می‌شود.
- راه‌اندازی DC: اگر برد دارای یک ترایاک به همراه یک پل دیود شانه‌ای هیت سینک‌دار باشد، راه‌اندازی موتور به‌صورت DC انجام می‌شود.
*برای بردهای با راه‌اندازی AC، گزینه 1 را انتخاب کنید.
*برای بردهای با راه‌اندازی DC، گزینه 2 را انتخاب کنید.
گزینه 3 و 4 – مخصوص بردهای اینورتری با موتور BLDC
در ماشین لباسشویی‌های جدید (مخصوصاً سامسونگ و ال‌جی)، بردها دارای انکدر اثر هال 4 سیمه هستند. این انکدر با سوکت 4 یا 5 پینه روی موتور قرار گرفته و شامل:
✔ سیگنال‌های A و B
✔ تغذیه 5 ولت
✔ اتصال زمین
در مدل‌های 5 پینه، یک پین خالی است. در مدل‌های قدیمی‌تر، موتور BLDC بدون انکدر و فقط با فیدبک جریان سه سیگنال U, V, W راه‌اندازی می‌شود.
در لباسشویی‌های بوش، انکدر 6 پینه با 5 سیم است که 3 سیگنال A, B, C را به برد ارسال می‌کند. این نوع سنسور به نام سنسور 3D نیز شناخته می‌شود.
*اگر برد برای موتور BLDC بدون انکدر یا انکدر 4 سیمه است، گزینه 3 را انتخاب کنید.
*اگر انکدر 5 سیمه است، گزینه 4 را انتخاب کنید.
مرحله بعد: انتخاب بازه فرکانسی هیدرواستات
پس از تعیین نوع برد، در مرحله دوم وارد صفحه انتخاب بازه فرکانسی هیدرواستات خواهید شد. در این مرحله دو گزینه برای تنظیم دقیق سیستم در دسترس است.
انتخاب بازه فرکانسی هیدروستات در ماشین لباسشویی
در اکثر ماشین‌های لباسشویی، بازه فرکانسی استاندارد هیدروستات به شرح زیر است:
✔ مدل‌های معمولی: 21 KHz – 26 KHz
✔ مدل‌های بوش با سنسور اثر هال 3D (گزینه 4 در منوی قبلی): 400 Hz – 650 Hz
بردهای غیر استاندارد
در برخی موارد، ماشین‌های لباسشویی شرکت‌های کمتر شناخته‌شده دارای بازه فرکانسی متفاوتی هستند (مثلاً 19 KHz – 24 KHz). هرچند این موارد نادر هستند، اما برای این بردها نیز گزینه‌ای مخصوص در نظر گرفته شده است.
انتخاب گزینه مناسب:
در اکثر مواقع، گزینه 1 را انتخاب کنید.
اگر برد خطای پر یا خالی بودن آب نمایش می‌دهد و فرکانس هیدروستات تنظیم نمی‌شود، به این معنی است که برد غیر استاندارد است. در این صورت، باید شبیه‌سازی را برای بازه 2 Hz – 30 KHz (گزینه 2) اجرا کنید.
با انتخاب گزینه 2، محدودیت فرکانسی برداشته می‌شود و می‌توانید:
- فرکانس پر بودن دیگ را کمتر از 21 KHz تنظیم کنید تا شیر برقی قطع شود.
- فرکانس خالی بودن دیگ را بیشتر از 26 KHz تنظیم کنید تا پمپ تخلیه خاموش شود (البته در مرحله تخلیه، نه خشک‌کن! چون در مرحله خشک‌کن، پمپ همواره روشن است).
نکته مهم:
تغییر فرکانس هیدروستات را به‌آرامی انجام دهید، زیرا برخی بردهای جدید به تغییرات سریع حساس هستند و خطا می‌دهند.
ویژگی تغییر فرکانس خودکار:
- در هر دو گزینه، فرکانس به‌صورت خودکار تغییر می‌کند.
- با روشن شدن شیر برقی یا پمپ، تغییر فرکانس آغاز می‌شود.
- با خاموش شدن آنها، تغییر فرکانس متوقف می‌شود.
پس از انتخاب محدوده فرکانس هیدروستات، در مرحله سوم وارد صفحه اصلی شبیه‌سازی لباسشویی می‌شوید که یک مدل از آن در تصویر زیر آورده شده است.
نحوه تست لباسشویی با همیار دیجیتال
پس از انتخاب نوع شبیه‌سازی، صفحه مربوط به شبیه‌سازی نمایش داده می‌شود. این صفحه که مشابه تصاویر زیر است، شامل شیر برقی‌ها، پمپ تخلیه، موتور (با سه یا چهار آیکون LED)، سنسور دما، هیدرواستات و تاخو یا انکدر می‌باشد.
آموزش اتصال دادن ماشین لباسشویی به همیار دیجیتال
تنظیم پتانسیومتر Temp1:
ابتدا پتانسیومتر Temp1 را تنظیم کنید. این پتانسیومتر برای شبیه‌سازی سنسور دمای آب دیگ طراحی شده که مقدار آن در دمای محیط 10 کیلو اهم است. در برخی مدل‌ها، دو عدد NTC به کار رفته که می‌توان از TEMP1 و TEMP2 برای شبیه‌سازی استفاده کرد.
برای تنظیم مقدار، دکمه Temp Set را فشار دهید و با یک پیچ‌گوشتی، پتانسیومتر را روی 10 کیلو اهم تنظیم کنید. پیشنهاد می‌شود دمای برنامه شست‌وشو را غیرفعال کنید تا نیازی به تغییر مقدار مقاومت در حین کار نباشد. اگر دما را فعال کنید، باید برای شبیه‌سازی افزایش دمای آب، مقدار مقاومت را به‌آرامی کاهش دهید تا رله هیتر قطع شده و زمان برنامه کاهش یابد. البته این کار معمولاً ضرورتی ندارد، زیرا بخش هیتر و سنسور NTC به‌ندرت دچار خرابی می‌شوند.
اتصال سیم‌کشی به برد لباسشویی:
پس از تنظیم پتانسیومتر دما، طبق نقشه راهنمای لباسشویی، سیم‌کشی‌ها را به برد متصل کنید:
- AC IN1 و AC IN2 را به قسمت شیر برقی برد متصل کنید.
- AC IN3 را به پمپ تخلیه متصل کنید.
اتصال سنسور دما:
پیش از اتصال سنسور دما، بهتر است ولتاژ دو پایه سنسور NTC برد را با ولت‌متر اندازه‌گیری کنید تا قطب مثبت و منفی آن مشخص شود. همچنین، در حالت خاموشی برد، می‌توان با تست بوق، پایه متصل به زمین را شناسایی کرد. سپس، با رعایت قطب مثبت و منفی، آن را به ترمینال Temp1 متصل کنید. البته برعکس وصل شدن پتانسیومترها هیچ مشکلی برای برد و همیار ایجاد نمی‌کند و معمولاً شبیه‌سازی بدون خطا انجام می‌شود.
اتصال هیدرواستات:
نوع هیدرواستات را مشخص کنید که آنالوگ است یا دیجیتال.
- اگر آنالوگ باشد، در حالت خاموشی برد، پایه زمین را از بین سه پایه هیدرواستات شناسایی کرده و به زمین قسمت هیدرواستات همیار متصل کنید. سپس دو سیگنال HySt-A و HySt-B را به دو پین دیگر مربوط به هیدرواستات متصل کنید.
- اگر دیجیتال باشد (با سیم‌های VCC، Signal و GND)، نیازی به اتصال VCC به همیار نیست. فقط GND همیار را به زمین هیدرواستات برد متصل کرده و یکی از سیگنال‌های HySt-A یا HySt-B را به ورودی Signal برد لباسشویی متصل کنید.
اگر نوع هیدرواستات مشخص نیست، اتصالات را مانند هیدرواستات آنالوگ انجام دهید. امپدانس خروجی‌ها به‌گونه‌ای تنظیم شده که هیچ مشکلی برای همیار و برد ایجاد نمی‌شود.
نحوه اتصال موتور یونیورسال لباسشویی
ساختار موتور یونیورسال:
موتور یونیورسال لباسشویی دارای دو سیم‌پیچ روتور و استاتور (بالشتک) است که به‌طور مستقیم با یکدیگر ارتباط ندارند. اتصال بین این دو از طریق برد ماشین لباسشویی انجام می‌شود تا موتور بتواند در جهت چپ‌گرد یا راست‌گرد حرکت کند.
همچنین، دو سیم دیگر مربوط به ترموسوئیچ سیم‌پیچ هستند که نیازی به اتصال آنها ندارید و باید برای شبیه‌سازی پین‌های مربوطه در برد لباسشویی، آنها را اتصال کوتاه کنید.
در مدل‌هایی که دارای تاخو هستند، دو سیم اضافه مربوط به این بخش است. تاخو بسته به دور موتور، فرکانس خروجی متفاوتی تولید می‌کند که در برد برای کنترل سرعت موتور استفاده می‌شود.
تشخیص نوع راه‌اندازی موتور یونیورسال (AC یا DC):
این نوع موتور قابلیت کار با هر دو نوع ولتاژ AC و DC را دارد. در برخی بردها، موتور با AC راه‌اندازی می‌شود، اما در بیشتر بردها، راه‌اندازی DC است.
روش تشخیص:
به هیت‌سینک برد ماشین لباسشویی نگاه کنید:
- اگر یک پل دیود شانه‌ای به همراه یک ترایاک روی هیت‌سینک قرار دارد → برد DC است.
- اگر پل دیود شانه‌ای آمپر بالا وجود ندارد و فقط یک ترایاک روی هیت‌سینک دیده می‌شود → برد AC است.
نحوه شبیه‌سازی موتور یونیورسال ماشین لباسشیی در همیار:
برای شبیه‌سازی موتور یونیورسال باید پین‌های مثبت و منفی یا L و T را در ترمینال موتور پیدا کنید.
روش تشخیص پین‌های موتور در برد DC:
با تست بوق، پین‌های موتور را بررسی کنید:
- پین متصل به منفی خروجی پل دیود شانه‌ای → R1
- پین متصل به مثبت خروجی پل دیود شانه‌ای → S2
- دو پین دیگر را به دلخواه به R2 و S1 متصل کنید.
مشخص شدن پایه‌های مثبت و منفی پل دیود:
- روی اکثر پل دیودها علامت‌های مثبت و منفی مشخص شده است.
- با تست بوق، پایه‌های AC ورودی پل دیود را پیدا کنید.
- دو پایه باقی‌مانده، مثبت و منفی خروجی هستند.
- این تست بدون نیاز به باز کردن قاب و رزین پشت برد نیز قابل انجام است.
تشخیص مسیر در بردهایی که رله دارند:
- در برخی بردها، ممکن است یک رله بین خروجی مثبت یا منفی و پین خروجی موتور قرار داشته باشد.
- در این حالت، با تست بوق مستقیم نمی‌توان پین‌های R1 و S2 را پیدا کرد.
- اگر به پشت برد دسترسی دارید، با بررسی مسیرهای PCB می‌توان پین‌های متصل به مثبت و منفی پل دیود را شناسایی کرد.
مکانیزم کنترل سرعت در بردهای DC:
- در این بردها، فاز مستقیم به ورودی پل دیود وصل شده است.
- نول از طریق یک ترایاک سوئیچ می‌شود و به ورودی دیگر پل دیود متصل می‌شود.
- با تنظیم پهنای پالس گیت ترایاک، متوسط ولتاژ خروجی پل دیود تغییر می‌کند و سرعت موتور کم یا زیاد می‌شود.
نحوه اتصال صحیح موتور یونیورسال لباسشویی
عدم تأثیر جابه‌جایی مثبت و منفی در اتصال به R1 و S2
در فرآیند شبیه‌سازی موتور یونیورسال، اگر پین‌های R1 و S2 جابه‌جا شوند، مشکلی در عملکرد ایجاد نخواهد شد. در صورتی که نتوانید پین‌های روتور و استاتور را طبق روش‌های ذکرشده پیدا کنید، می‌توانید از آزمون و خطا استفاده کنید.
روش آزمون و خطا برای تشخیص پین‌های موتور:
- در صورت اتصال صحیح پین‌ها، دو آیکون LED از چهار آیکون مربوط به موتور روشن می‌شوند.
- اگر اتصال اشتباه باشد، ممکن است فقط یک آیکون LED روشن شود.
- در این حالت، شبیه‌سازی همچنان انجام می‌شود، اما همه رله‌های راه‌انداز موتور به درستی تست نمی‌شوند و نتیجه 100% تضمینی برای سلامت قطعات نیست.
- پین‌های R1 و S2 به دلیل امپدانس ورودی پایین، تست جریان‌کشی رله‌های راه‌انداز موتور را انجام می‌دهند.
تشخیص پین‌های موتور در بردهای AC:
در صورتی که برد از نوع AC باشد، مراحل زیر را انجام دهید:
در حالت خاموش، پین‌های ترمینال L (فاز) و T (ترایاک) را پیدا کنید:
- از چهار پین ترمینال موتور، یکی‌یکی نسبت به ترمینال L یا فاز برد تست بوق بگیرید.
- ترمینالی که به فاز متصل است را L نام‌گذاری کنید.
- سپس، از میان پین‌های دیگر، اتصال هر پین را با یکی از پایه‌های ترایاک بررسی کنید.
- هر پینی که به ترایاک متصل باشد، T نام‌گذاری کنید.
اتصال به برد همیار:
- ترمینال متصل به L را به R1 همیار متصل کنید.
- ترمینال متصل به ترایاک (T) را به S2 همیار متصل کنید.
- دو ترمینال دیگر را به دلخواه به R2 و S1 وصل کنید.
برطرف کردن تأثیر جریان نشتی ترایاک در بردهای AC:
در اکثر مواقع، جریان نشتی ترایاک باعث ایجاد یک ولتاژ نشتی بین R1 و S2 می‌شود. برای شبیه‌سازی صحیح، باید این دو پین را به یک لامپ تست سیار 100 واتی متصل کنید.
مراحل تشخیص پین‌ها در صورت عدم شناسایی روتور و استاتور:
پس از اتصال چهار سیم موتور:
- برد همیار را روشن کنید.
- برق ورودی برد موردنظر را برقرار کنید ولی آن را ON نکنید.
بررسی LEDهای برد همیار:
- در این حالت، دو LED سبز خواهند شد که نشان‌دهنده جریان نشتی در دو ترمینال متناظر است.
- ترتیب LEDها از چپ به راست به این صورت است:
- LED اول: R1
- LED دوم: R2
- LED سوم: R3
- LED چهارم: R4
اتصال لامپ تست سیار:
- دو سیم لامپ تست را به دو ترمینال متناظر با LED سبز متصل کنید تا تمام LEDهای موتور یونیورسال خاموش شوند.
انجام شبیه‌سازی:
- برد را ON کنید و فرآیند شبیه‌سازی را انجام دهید.
- نور لامپ در حین شبیه‌سازی، کم و زیاد شدن دور موتور را نمایش می‌دهد.
نحوه اتصال موتور یونیورسال در بردهای با درایو AC
در بردهایی که نوع درایو آنها AC است، استفاده از لامپ تست سیار 100 واتی الزامی نیست. اما برای نمایش تغییرات خروجی، می‌توانید آن را بین پایه‌های L و T که مشخص کرده‌اید، متصل کنید.
نکات مهم در حین شبیه‌سازی موتور یونیورسال
عدم جابه‌جایی سوسماری‌های متصل به موتور در حین شبیه‌سازی
- در صورت نیاز به تغییر اتصالات، ابتدا برد را خاموش کنید، سپس سوسماری‌ها را جابه‌جا کرده و دوباره نشتی را بررسی کنید.
- بعد از برطرف کردن نشتی، برد را ON کنید و شبیه‌سازی را انجام دهید.
- اگر تایمر برد شما با یک‌بار روشن شدن موتور کم نمی‌شود، این کار می‌تواند مشکل را برطرف کند.
- گاهی ممکن است نیاز به سه بار جابه‌جایی سیم‌های موتور در مدل یونیورسال داشته باشید.
عدم تأثیر جابه‌جایی L و T در اتصال به R1 و S2
- اگر پین‌های L و T جابه‌جا متصل شوند، مشکلی در عملکرد شبیه‌سازی ایجاد نخواهد شد.
تأثیر جابه‌جایی پین‌های موتور بر مقاومت‌های 1 واتی در برد همیار
- در برخی موارد، اتصال نادرست پین‌های موتور می‌تواند باعث داغ شدن مقاومت‌های 1 واتی در برد همیار شود.
- داغ شدن بیش‌ازحد مقاومت‌ها می‌تواند منجر به جدا شدن آنها از برد شود.
- این مشکل معمولاً به دلیل طراحی برخی بردهای همه‌کاره رخ می‌دهد، زیرا در این بردها، هنگام خاموش بودن موتور، رله بین روتور و استاتور قطع می‌شود، اما ترایاک کاملاً روشن می‌ماند.
- در بردهای اصلی دستگاه، این مشکل بعید است، زیرا 220 ولت نباید هنگام خاموش بودن موتور روی ترمینال‌های آن برقرار باشد.
- این موضوع برای تعمیرکاران بسیار خطرناک است، به‌خصوص با توجه به اینکه ماشین لباسشویی با آب سروکار دارد.
نکات مهم در تست بردهای همه‌کاره
- بردهای همه‌کاره معمولاً کیفیت پایین‌تری نسبت به برد اصلی دارند، بنابراین در هنگام تست آنها باید به این موارد توجه داشته باشید.
نحوه اتصال موتورهای تاخو دار
- در صورت استفاده از موتور تاخو دار، دو سیگنال A و B را بدون نیاز به رعایت ترتیب خاصی، به دو پین مربوطه در ترمینال موتور متصل کنید.
هشدار مهم درباره اتصال سیگنال تاخو
دقت کنید که جابه‌جایی دو سیگنال تاخو با خروجی‌های قدرت موتور می‌تواند باعث ورود ولتاژ بالا به قسمت سیگنال‌های همیار شود. این مسئله به دلیل ایزوله بودن مدار سیگنال‌ها و تأمین تغذیه آن از مدار اصلی همیار، باعث سوختن میکروکنترلر همیار نمی‌شود، اما حداقل به آی‌سی منطقی بخش سیگنال‌ها آسیب وارد می‌کند که در این صورت، نیاز به تعمیر و تعویض این بخش خواهید داشت.
عواقب اشتباه در اتصال تاخو
- خرابی برد همیار: ورود ولتاژ بالا می‌تواند به آی‌سی‌های منطقی مدار سیگنال‌ها آسیب بزند.
- آسیب دائمی به برد مشتری: از آنجا که ترمینال‌های تاخو مستقیماً با میکروکنترلر برد لباسشویی در ارتباط هستند، ورود ولتاژ بالا ممکن است به میکروکنترلر آسیب زده و باعث از کار افتادن برد شود.
نکات ایمنی هنگام اتصال تاخو
- در هنگام اتصال ترمینال‌های تاخو، دقت کافی داشته باشید و از صحت اتصالات اطمینان حاصل کنید.
- ترجیحاً در تمامی ترمینال‌ها، قبل از اتصال، بررسی‌های لازم را انجام دهید تا از خسارات مالی احتمالی جلوگیری شود.
همیار دیجیتال شبیه‌سازی موتور BLDC ماشین لباسشویی با همیار دیجیتال
برای شبیه‌سازی موتور از نوع BLDC، پین‌های ترمینال قدرت موتور را بدون نیاز به رعایت ترتیب به سه ترمینال ورودی به نام‌های R1، S1، S2 از بخش موتور M1 در برد همیار متصل کنید.
همیار دیجیتال شبیه‌سازی با انکدر
در صورتی که برد شما انکدر دار باشد، مراحل زیر را دنبال کنید:
- قطع تغذیه برق شهر: ابتدا برد را از تغذیه برق شهر قطع کنید.
- یافتن منفی ترمینال انکدر: سپس منفی مربوط به ترمینال انکدر را موقع خاموش بودن برد با تست بوق نسبت به رگلاتور 5 ولت یا خازن الکترولیت بعد از آن مشخص کنید.
- یافتن مثبت 5 ولت: برد را روشن کنید و مثبت 5 ولت ترمینال انکدر را با ولتاژگیری از رگلاتور 5 ولت یا خازن الکترولیت بعد از آن پیدا کنید.
اتصال سیگنال‌های انکدر
پس از پیدا کردن ولتاژهای مورد نیاز، مراحل اتصال سیگنال‌های انکدر به همیار را انجام دهید:
انکدر 4 سیمه: از 4 پین مربوط به انکدر برد لباسشویی، منفی را به GND همیار وصل کنید و مثبت 5 ولت را رها کنید. دو پین دیگر که سیگنال‌های دیتای A و B هستند را به دو ترمینال A و B همیار بدون نیاز به رعایت ترتیب متصل کنید.
انکدر 5 سیمه: در صورتی که انکدر 5 سیمه باشد و سه سیگنال انکدر احتیاج داشته باشید، آنها را به ترمینال‌های A، B، C همیار متصل کنید. بهتر است این کار را برخلاف مدل‌های 4 سیمه، با رعایت ترتیب انجام دهید. یعنی اول پین A، بعد پین کناری آن را به B و سپس پین کناری را به C متصل کنید. GND را به منفی ترمینال انکدر متصل کنید. +5V یا VCC را مانند مدل 4 سیمه در ترمینال انکدر برد لباسشویی بدون اتصال بگذارید.
شکل PCB انکدر اثر هال
شکل زیر PCB یک انکدر اثر هال پنج سیمه با سه سنسور اثر هال و سه پالس A، B، C را نمایش می‌دهد:
اموزش شبیه سازی برد ماشین لباسشویی
نقشه برد ماشین لباسشویی LG اثر هال
آموزش شبیه سازی پکیج با همیار دیجیتال پرچم
با رفتن بر روی این گزینه پکیج و زدن دکمه ولوم انکدری دستگاه، وارد منوی انتخاب نوع شبیه‌سازی پکیج می‌شوید. در منوی بعدی، دو گزینه برای انتخاب وجود دارد.
انتخاب نوع شبیه‌سازی پکیج
گزینه اول مربوط به پکیج‌های با فلوسوئیچ است. در پکیج‌هایی که از میکرو سوئیچ برای تشخیص قطع و وصل آب مصرفی استفاده شده است، گزینه اول را انتخاب کنید.
گزینه دوم مربوط به بردهای پکیج با فلومتر است. در پکیج‌هایی که از فلومتر برای تشخیص جریان آب مصرفی استفاده شده است، گزینه دوم را انتخاب کنید.
با انتخاب نوع برد در مرحله دوم، وارد صفحه اصلی شبیه‌سازی پکیج می‌شوید.
اموزش نحوه تست پکیج
پس از انتخاب نوع شبیه‌سازی، صفحه شبیه‌سازی ظاهر می‌شود که شامل اجزای مختلف پکیج مانند شیر برقی گاز، پمپ گردش آب یا افزایش فشار، فن اگزوز، سنسورهای دما، پرشر سوئیچ فن، تشخیص شعله، فلومتر یا فلو سوئیچ می‌باشد.
نحوه تنظیم پتانسیومتر و اتصال سنسورها همیار دیجیتال
ابتدا اقدام به تنظیم پتانسیومترهای Temp1 و Temp2 کنید. این پتانسیومترها جهت شبیه‌سازی سنسور دمای آب مصرفی و دمای آب مبدل می‌باشند. در دمای محیط، هر دو پتانسیومتر معمولاً 10 کیلو اهم هستند و در برخی مدل‌ها ممکن است 50 کیلو اهم باشند. برای اطمینان از مقدار صحیح، از سرویس‌کار درخواست کنید که مقدار اهم هر دو را اندازه‌گیری کند یا با آزمون و خطا شبیه‌سازی را با 10 کیلو و 50 کیلو انجام دهید و کد خطا را بررسی کنید. اگر خطا مشاهده نشد، مقادیر را به درستی تنظیم کرده‌اید. با فشردن دکمه Temp Set، با استفاده از پیچ گوشتی، پتانسیومتر را روی 50 یا 10 کیلو تنظیم کنید.
نیازی به تغییر پتانسیومترها در حین شبیه‌سازی پکیج وجود ندارد.
پس از تنظیم پتانسیومتر دما طبق نقشه راهنمای پکیج، اقدام به اتصال سیم‌کشی‌ها به برد مربوطه کنید. بهتر است ابتدا با ولت‌متر ولتاژ دو پایه سنسورهای NTC برد را اندازه‌گیری کنید تا منفی و مثبت آن را به‌دست آورید و سپس با رعایت جهت مثبت و منفی، آن را به ترمینال‌های Temp1 و Temp2 متصل کنید. البته اتصال معکوس پتانسیومترها مشکلی برای برد در حال تست و همیار ایجاد نمی‌کند و معمولاً شبیه‌سازی بدون خطا انجام می‌شود. اگر برد خطای دما داد، باید این نکته را رعایت کنید!
ورودی AC IN1 به خروجی فن، ورودی AC IN2 به خروجی پمپ و ورودی AC IN3 به خروجی شیر برقی برد مربوطه متصل می‌شود.
نحوه اتصال و شبیه‌سازی برد پکیج
دو پین ترمینال SW1 را در همیار به قسمت پرشر سوئیچ فن در برد پکیج وصل کنید.
اگر برد از نوع میکرو سوئیچی است، ترمینال SW2 را به قسمت میکروسوئیچ برد پکیج وصل کنید و اگر از نوع فلومتری است، باید ابتدا سه پایه {VCC, Signal, GND} مربوط به فلومتر را در برد پکیج پیدا کنید. سپس پایه GND را به GND همیار و پایه Signal را به ترمینال A در برد همیار وصل کنید. +5V یا VCC را در ترمینال فلومتر برد پکیج بدون اتصال بگذارید.
برای اتصال تشخیص شعله، ابتدا باید بدانید که الکترود جرقه و یون در مدل برد پکیجی که بر روی آن کار می‌کنید، سر هم است یا جدا از هم. اگر سر هم است، ارت را به ترمینال ارت همیار و خروجی جرقه و یون را که یک ترمینال است به ترمینال ARC همیار وصل کنید. اگر الکترودها جدا هستند، از ترمینال ارت یک سیم با سوسماری بگیرید و در نزدیکی خروجی ترانس جرقه با فاصله حدوداً 1 میلی‌متر محکم کنید تا عمل جرقه زدن انجام شود. سپس یک سیم دیگر از ارت برد به ارت همیار و از ترمینال یون برد پکیج به ترمینال ARC همیار متصل کنید.
بعد از بررسی صحیح بودن اتصالات فن، پمپ، شیرگاز، پرشر سوئیچ، تشخیص شعله و میکروسوئیچ یا فلو سوئیچ آب، برد آماده شبیه‌سازی می‌باشد. برد را روی حالت تابستانه برای شبیه‌سازی فلوسوئیچ قرار دهید. با فشردن دکمه ولوم انکدری (Play)، همیار شروع به طی مراحل شبیه‌سازی برد می‌کند. ابتدا میکروسوئیچ وصل می‌شود و یا اگر فلومتری باشد، فرکانس ترمینال A شروع به افزایش می‌کند تا فن و پمپ روشن شوند. بعد از روشن شدن فن، پرشر سوئیچ توسط همیار وصل می‌شود و سپس عمل جرقه‌زنی انجام می‌شود و بعد شیر گاز روشن می‌شود و سپس تصویر شعله در همیار به رنگ نارنجی شروع به حرکت می‌کند و تصویر پکیج به نشانه سلامت برد سبز می‌شود. تمام مراحل به صورت خودکار انجام می‌شود.
برای بردهای فلومتری، حالت تغییر دستی فرکانس در دسترس کاربر قرار گرفته تا در صورت نیاز با کاهش و افزایش فرکانس بتواند تست را تکرار کند! این کار را می‌توانید با چرخاندن ولوم انکدری بعد از شروع شبیه‌سازی انجام دهید.
در ادامه، دو نقشه برای شبیه‌سازی‌های مختلف در برنامه پکیج آورده شده است. این نقشه‌ها برای راهنمایی بهتر کاربر همیار، برای انجام اتصالات تهیه شده‌اند.
تصاویر نقشه‌های برد
نقشه برد پکیج ایران رادیاتور
نقشه برد پکیج بوتان ابتیما
نقشه برد پکیج بوتان کالدا
آموزش شبیه سازی کولرگازی با همیار دیجیتال
- انتخاب نوع شبیه سازی :
با رفتن بر روی این گزینه کولرگازی و زدن دکمه ولوم انکدری دستگاه وارد منوی انتخاب نوع شبیه سازی کولر گازی می شود.
در منوی بعدی 3 گزینه برای انتخاب وجود دارد:
انتخاب نوع شبیه‌سازی برای کولر گازی
گزینه 1: مربوط به کولرهای کنتاکتوری (غیر اینورتری) می‌باشد که فن خنک‌کننده کندانسور نیز تک فاز است. در این نوع بردها، گزینه 1 را برای شبیه‌سازی انتخاب کنید.
گزینه‌های 2 و 3: مربوط به بردهای کولر اینورتری هستند. در برخی مدل‌های کولر گازی فقط موتور کمپرسور BLDC است و فن کندانسور AC معمولی است، و در برخی مدل‌ها هم موتور کمپرسور و هم فن کندانسور BLDC هستند. در مدل کمپرسور BLDC، گزینه 2 را انتخاب کنید و در مدل کمپرسور و فن بیرون BLDC، گزینه 3 را انتخاب کنید.
با انتخاب نوع موتور کمپرسور و فن بیرون، در مرحله دوم وارد منوی انتخاب فن پنل یا فن داخلی کولر گازی می‌شوید. در منوی دوم، اگر کولر غیر اینورتری باشد، 3 گزینه نمایش داده می‌شود و اگر کولر اینورتری باشد، 2 گزینه نمایش داده می‌شود.
عکس های منو بعدی کولر
انواع فن پنل داخلی کولرگازی
دقت شود که منظور از “پنل” در این صفحه، پنل داخلی کولر گازی است. سه مدل فن برای پنل داخلی کولر گازی وجود دارد که در ادامه توضیح داده شده‌اند:
فن‌های یونیورسال (سه دور): این فن‌ها مدل قدیمی‌تری هستند که با 4 سیم کار می‌کنند و به نوع AC تعلق دارند. یکی از سیم‌ها، سیم مشترک یا COM است که به نول وصل می‌شود و سه سیم دیگر عبارتند از Low، Medium، و High که هرکدام با اتصال به فاز توسط رله برد، دور مختلف را مشخص می‌کنند. این بردها از سه رله برای کنترل دور فن پنل استفاده می‌کنند و این نوع فن‌ها در کولرهای کنتاکتوری-رله‌ای قدیمی‌تر مورد استفاده قرار می‌گرفتند.
فن‌های PG یا دو فیشه (Pulse Generator): این نوع فن‌ها از نوع AC تک فاز با یک خازن راه‌انداز هستند و دارای یک انکدر سه سیمه (5 ولت، Signal و زمین) می‌باشند که دور فن را به برد پنل داخلی برمی‌گرداند. این سیگنال به صورت پالس مربعی با فرکانس متغیر نسبت به دور موتور است.
فن‌های DC (BLDC یا براشلس): این فن‌ها پیشرفته‌تر بوده و امروزه بیشتر در کولرها مورد استفاده قرار می‌گیرند. این نوع فن‌ها به نام فن‌های 5 سیمه شناخته می‌شوند و از نوع BLDC (Brushless DC Motor) هستند. یک IPM (Integrated Power Module) در داخل خود فن به همراه انکدر اثر هال وجود دارد که دور فن را با توجه به ولتاژ Vsp (0-6.5 ولت) ارسالی به آن کنترل می‌کند.
در این فن‌ها، دور موتور با سیگنال برگشتی (FeedBack) به نام FG به صورت پالسی با تغییر فرکانس نسبت به دور موتور به برد پنل ارسال می‌شود. این فن‌ها از ولتاژ 15 ولت برای تغذیه IPM و مدارات داخلی خود و همچنین ولتاژ DC 310 ولت برای راه‌اندازی موتور دریافت می‌کنند.
نکته مهم: زمین (GND) در این فن‌ها بین 15 ولت و 310 ولت مشترک است. باید دقت شود که زمین فن DC از زمین میکروکنترلر برد پنل کولر جدا شده است و نباید این دو را در برد به هم وصل کرد. در همیار این بخش کاملاً ایزوله اوپتیکی از مدارات همیار و تغذیه آن است.
انتخاب نوع فن برد در حال تست
در صورتی که نوع فن برد در حال تست از نوع یونیورسال است، باید گزینه فن یونیورسال را انتخاب کنید. اگر نوع فن PG دو فیشه باشد، باید گزینه “PG” را از بین گزینه‌های موجود انتخاب کنید. همچنین، اگر نوع فن از نوع DC 5 سیمه باشد، آن را از بین گزینه‌ها انتخاب کنید.
پس از انتخاب نوع فن داخلی در مرحله سوم، وارد صفحه اصلی شبیه‌سازی کولر گازی خواهید شد. در این صفحه یک مدل از کولر گازی به نمایش گذاشته شده است که در شکل زیر آورده شده است.
نحوه تست کولر گازی
بعد از انتخاب نوع شبیه‌سازی، صفحه شبیه‌سازی نمایش داده می‌شود که شامل موارد زیر است:
- فن داخلی
- فن بیرونی
- موتور کمپرسور
- 6 عدد سنسور دما
- فیدبک فن PG یا DC
این اجزاء به شما کمک می‌کنند تا عملکرد کولر گازی را در شبیه‌سازی دقیق تست کنید.
نحوه تنظیم پتانسیومتر سنسورها
ابتدا اقدام به تنظیم پتانسیومتر Temp1 تا Temp6 کنید. در برخی کولرها 5 و در برخی دیگر 6 (و در بعضی موارد 7) سنسور NTC وجود دارد.
- سنسورهای پنل داخلی:
- یکی سنسور محیطی است که دمای محیط را اندازه‌گیری می‌کند.
- دیگری سنسور پایپ (یا دیفراست) است که دمای لوله‌های اواپراتور پنل داخلی را اندازه‌گیری می‌کند.
این سنسورها معمولاً یکی از مقادیر 5 کیلو اهم، 10 کیلو اهم، 15 کیلو اهم، 20 کیلو اهم یا 50 کیلو اهم هستند. معمولاً مقدار سنسور محیطی 10 یا 15 کیلو اهم و سنسور پایپ پنل داخلی 10 کیلو اهم است.
- سنسورهای برد و پنل بیرونی:
- تعداد این سنسورها از 3 تا 4 (و در برخی مدل‌ها 5 عدد) متغیر است.
- سنسور محیطی پنل بیرونی معمولاً 15 یا 20 کیلو اهم است.
- سنسور پایپ رادیاتور (رکندانسور) بیرون معمولاً 20 کیلو اهم است و فرمان روشن شدن فن بیرونی را می‌دهد.
- سنسور پایپ متصل به لوله تخلیه کمپرسور معمولاً دارای مقدار مقاومت بالا مانند 100 کیلو اهم یا 180 کیلو اهم است.
- سنسور Temp6 با مقدار 220 کیلو اهم برای این سنسور در نظر گرفته شده است.
- سنسور دمای روغن معمولاً 20 کیلو اهم است.
در تصویر زیر، سنسورهای دمای ذکر شده به وضوح نشان داده شده‌اند.
برای آسان‌تر شدن کار، بهتر است از سرویس‌کار بخواهید مقادیر سنسورها را اندازه‌گیری کرده و به شما اعلام کند.
حتماً کولر را در حالت تابستانه قرار دهید، زیرا رنج پتانسیومترها برای شبیه‌سازی در حالت تابستانه در نظر گرفته شده است. در حالت زمستانه، مقدار مقاومت سنسورها افزایش می‌یابد؛ برای مثال، در سنسور پایپ، مقدار مقاومت ممکن است به 2850 کیلو اهم برسد.
در شکل زیر، یک نمونه از تغییرات مقاومت 4 سنسور کولر گازی اینورتر ال‌جی نسبت به دما نشان داده شده است:
- سنسور هوا همان سنسور محیطی پنل داخلی با مقدار 10 کیلو اهم است.
- سنسور لوله همان سنسور پایپ پنل داخلی با مقدار 5 کیلو اهم است.
- سنسور لوله دیس شارژ همان سنسور پایپ لوله تخلیه کمپرسور با مقدار 200 کیلو اهم است.
- Heat Sink Sensor همان سنسور پایپ رادیاتور بیرون با مقدار 10 کیلو اهم است.
این مقادیر در دمای 25 درجه سانتی‌گراد اندازه‌گیری شده‌اند.
این توضیحات بهبود یافته برای سئو و خوانایی بیشتر کمک می‌کند تا کاربران به راحتی متوجه مراحل شبیه‌سازی و تنظیم کولر شوند.
نحوه اتصال سنسور دما و فن کولر گازی به همیار دیجیتال
برای اتصال سنسور دما، ابتدا با استفاده از ولت‌متر، ولتاژ دو پایه سنسورهای NTC روی برد را اندازه‌گیری کنید. سپس قطب مثبت و منفی را مشخص کرده و علامت‌گذاری کنید. هنگام اتصال سنسورها به ترمینال‌های Temp1 تا Temp6، قطبیت را رعایت کنید. البته، در صورت اشتباه در اتصال پتانسیومترها، مشکلی برای برد تست‌شده و همیار ایجاد نخواهد شد و شبیه‌سازی معمولاً بدون خطا انجام می‌شود.
مراحل اتصال سیم‌کشی برد کولر گازی به همیار
پس از تنظیم پتانسیومترهای دما، طبق نقشه راهنمای اتصال برد کولر گازی به همیار، سیم‌کشی‌ها را انجام دهید. ورودی‌ها در همیار بسته به نوع کولر گازی تغییر می‌کنند:
- ورودی‌های AC در همیار با I1 تا I4 مشخص شده‌اند که نشان‌دهنده ترمینال‌های AC IN1 تا AC IN4 هستند.
- در مدل‌های اینورتر، کمپرسور به ورودی‌های R1، R2، S1، M1 متصل می‌شود.
- فن بیرونی BLDC به ورودی‌های M2: 1, 2, 3 متصل می‌شود.
اتصال فن پنل داخلی بر اساس نوع آن
- اگر فن سه‌دور یونیورسال (قدیمی) باشد، به ترمینال M1: 1, 2, 3, 4 متصل می‌شود:
- 1 به COM
- 2 به Low
- 3 به Medium
- 4 به High
- اگر فن از نوع دو فیشه PG باشد:
- سه پین ترمینال قدرت به سه ترمینال FAN-PG در همیار متصل می‌شود.
- پینی که فقط پایه خازن راه‌انداز به آن متصل است، به ترمینال وسط FAN-PG در همیار متصل شود.
- هنگام اتصال ترمینال پاور فن PG، آیکون فن PG در همیار باید سبز شود. ترتیب خاصی در اتصال به همیار لازم نیست.
- سوکت انکدر فن PG شامل سه پین {GND, Signal, VCC 5V} است.
- با تست بوق و ولتاژگیری، GND و VCC را مشخص کنید (معمولاً سر وسط سیگنال است).
- GND را به GND همیار و Signal را به ترمینال A همیار متصل کنید.
- اگر فن DC پنج‌سیمه باشد:
- باید با دقت، سوکت 4 سیمه مخصوص همیار را به ترمینال فن برد پنل متصل کنید.
- تمامی فن‌های DC کولر گازی دارای سوکت مشابه و پنج‌سیمه هستند.
در تصویر زیر، سوکت فن DC روی برد پنل نمایش داده شده است:
بررسی عملکرد فن PG و نحوه تنظیم فرکانس انکدر
اگر فن PG باشد، با روشن شدن آن، آیکون فن سبز خواهد شد و همیار شروع به ارسال سیگنال انکدر در ترمینال A به برد می‌کند. مقدار فرکانس انکدر به‌صورت پیش‌فرض روی 30 هرتز تنظیم شده است. اما این مقدار در بردهای مختلف متفاوت است و ممکن است 30 هرتز، 50 هرتز یا 100 هرتز باشد.
روش تنظیم فرکانس:
- اگر برد در تست اول روی 30 هرتز خطا داد، برد را خاموش و روشن کنید.
- پس از رسیدن فرکانس انکدر در همیار به 30 هرتز، با استفاده از ولوم، مقدار آن را تا 50 هرتز افزایش دهید.
- اگر دوباره خطای فن نمایش داده شد، این روند را تکرار کنید و فرکانس را تا 100 هرتز افزایش دهید تا دیگر خطایی نمایش داده نشود.
⚠ نکات مهم:
- در حین تست‌های اولیه، دور فن را از طریق کنترل تغییر ندهید، زیرا باعث دشوار شدن تنظیم فرکانس می‌شود.
- این فرکانس تا زمانی که همیار خاموش نشود، در حافظه آن ذخیره خواهد شد و نیازی به تنظیم مجدد نخواهید داشت.
- فرکانس انکدر فن PG در همین محدوده (30-100 هرتز) قرار دارد، اما فرکانس فیدبک فن DC ممکن است تا 1.6 کیلوهرتز برسد که همیار به‌صورت خودکار آن را کنترل می‌کند.
توصیه:
در مدل‌های فن PG، بهتر است سرعت فن را روی یک سرعت ثابت (مثلاً بالاترین سرعت) تنظیم کنید و تغییر ندهید تا نیازی به تنظیم مجدد فرکانس نداشته باشید و برد خطایی نمایش ندهد.
بررسی عملکرد فن DC و تنظیم فیدبک
اگر فن DC باشد، با روشن شدن آن، آیکون فن سبز خواهد شد و همیار شروع به ارسال سیگنال FG به برد می‌کند.
کم و زیاد شدن فرکانس همیار به دلیل اجرای عملیات فیدبک توسط همیار و برد پنل می‌باشد که برای تنظیم سرعت نزدیک به مقدار تعیین‌شده اجرا می‌شود.
توصیه:
بهتر است سرعت فن را از ابتدا ثابت نگه دارید و تغییر ندهید تا تنظیمات به‌درستی انجام شود.
تست فن بیرونی و کمپرسور
- برای تست فن بیرونی، پتانسیومتر دیفراست را خلاف عقربه‌های ساعت کاهش دهید (حدود نصف مقدار اولیه، مثلاً اگر روی 10 کیلو تنظیم شده، آن را تا 5 کیلو کاهش دهید).
- این عمل، شبیه‌سازی گرم شدن رادیاتور کندانسور بیرون را انجام می‌دهد.
- با این کار، همزمان با روشن شدن کمپرسور، فن نیز روشن می‌شود و سلامت هر دو بررسی خواهد شد.
- پس از چند دقیقه، کمپرسور روشن می‌شود اما به دلیل عدم جریان‌کشی همیار، پس از 3 ثانیه خطای کمپرسور نمایش داده خواهد شد.
نشانه‌های عملکرد صحیح برد:
- اگر فن بیرونی و کمپرسور روشن شوند و فن پنل نیز در حال کار باشد، تصویر کولر به نشانه سلامت برد، سبز خواهد شد.
⚠ عیب‌یابی مشکلات برد در مدل‌های اینورتر:
اگر هیچ LED در فن یا کمپرسور روشن نشود، یا فقط یک LED از فن BLDC یا کمپرسور روشن شود، احتمالاً یکی از خروجی‌های IPM آسیب‌دیده است.
اگر LED دوم خیلی ضعیف روشن شود، این نیز نشانه خرابی در IPM فن بیرونی است که این مشکل در بسیاری از موارد مشاهده شده است.
در ادامه 3 نقشه برای شبیه سازی های مختلف در برنامه کولر گازی آورده شده است . این نقشه ها برای راهنمایی بهتر کاربر همیار، برای انجام اتصالات تهیه شده اند:
آموزش شبیه سازی برد یخچال با همیار دیجیتال
- انتخاب نوع شبیه سازی :
با رفتن بر روی این گزینه و زدن دکمه ولوم انکدری دستگاه وارد منوی انتخاب نوع شبیه سازی یخچال می شود.
در منوی بعدی 3 گزینه برای انتخاب وجود دارد:
انتخاب گزینه مناسب برای شبیه‌سازی برد یخچال
گزینه 1 – مخصوص یخچال‌های کنتاکتوری (غیر اینورتری) ساده
در بردهای غیر اینورتری، گزینه 1 را برای شبیه‌سازی انتخاب کنید.
گزینه 2 و 3 – مخصوص بردهای یخچال اینورتری
در برخی مدل‌های یخچال اینورتری، فقط موتور کمپرسور از نوع BLDC است اما فن کندانسور از نوع AC، DC معمولی یا فیدبک‌دار می‌باشد.
در برخی مدل‌ها، هم کمپرسور و هم فن کندانسور BLDC هستند.
انتخاب گزینه مناسب:
✔ اگر فقط کمپرسور BLDC باشد → گزینه 2 را انتخاب کنید.
✔ اگر کمپرسور و فن کندانسور هر دو BLDC باشند → گزینه 3 را انتخاب کنید.
نحوه انتخاب نوع فن کابین
نوع فن کابین می‌تواند AC یا DC باشد که در ورودی‌های 1 و 2 در نظر گرفته شده است، بنابراین نیازی به انتخاب جداگانه آن در منو نیست.
کافی است خروجی برد را با رعایت AC یا DC به ترمینال مربوطه متصل کنید.
نحوه اتصال در یخچال‌های ساید با سه فن DC
در برخی مدل‌های یخچال ساید بای ساید، ممکن است سه فن DC به کار رفته باشد، یعنی فن کندانسور نیز از نوع DC باشد.
روش اتصال در این موارد:
- گزینه 3 را انتخاب کنید.
- دو سیگنال مثبت و منفی فن کندانسور را به ترمینال شماره 1 و 2 در قسمت M2 متصل کنید.
- در صورت روشن شدن فن، یکی از دو LED سمت چپ نمایشگر روشن خواهد شد (بسته به پلاریته متصل شده، فقط یکی از دو LED فعال می‌شود).
- توجه داشته باشید که با روشن شدن یک LED، آیکون یخچال در پایان شبیه‌سازی سبز نخواهد شد.
مرحله بعدی: ورود به صفحه اصلی شبیه‌سازی یخچال
پس از انتخاب نوع برد در مرحله دوم، وارد صفحه اصلی شبیه‌سازی یخچال خواهید شد. یک نمونه از این صفحه در تصویر زیر آورده شده است.
- نحوه تست یخچال :
بعد از انتخاب نوع شبیه سازی، صفحه شبیه سازی ظاهر می شود که شامل دو عدد فن کابین مربوط به ورودی های 1و2، فن کندانسور، موتور کمپرسور و 6 عدد سنسور دما می باشد.
نحوه تست یخچال :
بعد از انتخاب نوع شبیه سازی، صفحه شبیه سازی ظاهر می شود که شامل دو عدد فن کابین مربوط به ورودی های 1و2، فن کندانسور، موتور کمپرسور و 6 عدد سنسور دما می باشد.
تنظیم پتانسیومترهای دما و اتصال سیم‌کشی‌های برد یخچال
در ابتدا، پتانسیومترهای Temp1 تا Temp6 را تنظیم کنید. در برخی مدل‌های یخچال، به‌ویژه یخچال‌های ساید‌بای‌ساید، تا شش سنسور NTC وجود دارد.
تقسیم‌بندی سنسورها در یخچال:
- بخش یخچال (R – Refrigerator): دو سنسور محیطی و دیفراست
- بخش فریزر (F – Freezer): دو سنسور محیطی و دیفراست
- بخش یخ‌ساز (M – Ice Maker): دو سنسور محیطی و دیفراست
انواع سنسورها:
- سنسور محیطی: اندازه‌گیری دمای محیط
- سنسور پایپ: اندازه‌گیری دمای لوله‌های اواپراتور
نکات مهم درباره سنسورها:
- تعداد سنسورها بسته به مدل یخچال متفاوت است.
- حداقل یک سنسور دیفراست یا اواپراتور در هر یخچال وجود دارد.
- ممکن است هر اواپراتور سنسور دیفراست جداگانه داشته باشد یا یک سنسور برای دو اواپراتور در نظر گرفته شود.
- برای مثال، در یخچال‌فریزر با یخچال بالا و فریزر پایین، حداقل یک سنسور دیفراست و دو سنسور محیطی (یکی برای کابین یخچال و دیگری برای کابین فریزر) لازم است.
رنج اهمی سنسورها در برندهای مختلف:
- سامسونگ: بین 5 تا 10 کیلو‌اهم
- ال‌جی: بین 2 تا 10 کیلو‌اهم
- سایر مدل‌ها: مقادیر 5، 10، 8، 30، 11 و 50 کیلو‌اهم نیز دیده شده است.
- برای دریافت اطلاعات دقیق‌تر، عبارت “جدول اهم سنسور یخچال” را در اینترنت جستجو کنید.
اتصال سیم‌کشی‌های برد یخچال
پس از تنظیم پتانسیومترهای دما، طبق نقشه راهنمای اتصال برد یخچال به همیار، سیم‌کشی‌ها را متصل کنید. ورودی‌های AC با I1 تا I4 در نمایشگر همیار مشخص شده‌اند.
اتصال فن‌های کابین:
- اگر فن‌های کابین DC 12V هستند، با رعایت پلاریته آنها را به ورودی IN1 و IN2 همیار متصل کنید.
- در صورت سه سیمه بودن فن‌های فیدبک‌دار:
- ترمینال فیدبک فن اول (معمولاً سیم وسط) را به سیگنال A همیار وصل کنید.
- ترمینال فیدبک فن دوم را به سیگنال B همیار وصل کنید.
اتصال فن کندانسور و کمپرسور:
- اگر فن کمپرسور AC باشد، بسته به نوع آن، شبیه‌سازی کمپرسور AC یا BLDC را انتخاب کنید:
- کمپرسور AC را به IN3 متصل کنید.
- اگر فن BLDC بود، آن را به M2: 1, 2, 3 متصل کنید.
- در صورت DC بودن فن:
- دو سیم تغذیه 12، 13 یا 24 ولت را به ترمینال‌های 2 و 3 از M2 متصل کنید (بدون نیاز به رعایت پلاریته).
- فیدبک را از ترمینال C و GND همیار بگیرید.
- GND همیار را به منفی تغذیه فن یخچال وصل کنید.
- اگر یخچال فاقد فن کندانسور یا دو فن کابین باشد، ورودی‌های مربوطه را بدون اتصال رها کنید.
اتصال فن کندانسور چهار سیمه:
- اگر فن کندانسور دارای چهار سیم (قرمز، مشکی، زرد و بنفش) بود:
- سیم بنفش را متصل نکنید.
- سه سیم دیگر را مشابه فن سه سیمه متصل کنید.
- این مدل فن‌ها بسیار نادر هستند و تاکنون تست نشده‌اند.
اتصال کمپرسور و میکروسوئیچ‌ها:
- کمپرسور AC را به IN4 متصل کنید.
- کمپرسور BLDC را به M1: 1, 2, 3 متصل کنید.
- میکروسوئیچ یخچال را به SW1 و میکروسوئیچ فریزر را به SW2 همیار وصل کنید.
مرحله نهایی: روشن کردن برد
پس از اتصال سیم‌ها و بررسی مجدد اتصالات، برد را روشن کنید و عملکرد آن را بررسی کنید.
در برخی یخچال‌ها، با بسته شدن درب، سیگنال فن فعال می‌شود و یک ترمودیسک در مسیر فن قرار دارد. ترمودیسک زمانی که به دمای مشخصی می‌رسد، فعال شده و فن را وارد مدار می‌کند. بنابراین، در این مدل‌ها چند لحظه پس از روشن شدن کمپرسور، ترمودیسک فعال شده و فن شروع به کار می‌کند.
در برخی دیگر از مدل‌ها، فن کابین همزمان با روشن شدن کمپرسور و در صورت بسته بودن درب، بدون تأخیر فعال می‌شود. در برخی مدل‌ها نیز بدون توجه به وضعیت میکروسوئیچ درب، فن کابین همزمان با کمپرسور روشن می‌شود.
تنظیمات در شبیه‌سازی همیار:
- در مدل‌هایی که فاقد ترمودیسک هستند، می‌توانید از لحظه اول دکمه Play همیار را بزنید. این کار باعث می‌شود که میکروسوئیچ درب‌ها (SW1, SW2) با کمی تأخیر بسته شده و آیکون فن‌های کابین (1 و 2) در نمایشگر همیار به ترتیب روشن شوند.
- اگر فن‌ها با وصل شدن میکروسوئیچ‌ها روشن نشدند، منتظر روشن شدن کمپرسور بمانید.
- بردهای یخچال به طور کلی کند عمل می‌کنند، بنابراین برای روشن شدن کمپرسور باید حدود 10 دقیقه صبر کنید.
- در بردهای یخچال، معمولاً با روشن شدن کمپرسور، فن کندانسور نیز روشن می‌شود که این موضوع به بررسی سلامت هر دو قطعه کمک می‌کند.
تست سلامت برد در شبیه‌سازی همیار:
- در مدل‌های BLDC، به دلیل عدم جریان‌کشی، همیار پس از حدود 3 ثانیه خطای کمپرسور را نمایش می‌دهد.
- اگر در مدل‌های اینورتری همیار، هیچ آیکون LED (مربوط به فن یا کمپرسور) روشن نشود، فقط یکی از LEDها فعال باشد، یا LED دوم بسیار ضعیف باشد، احتمالاً یکی از خروجی‌های IPM دچار آسیب شده است.
- در مدل‌های دارای IPM، این نوع خرابی‌ها رایج هستند.
همیار به گونه‌ای برنامه‌ریزی شده که اگر در یک برنامه یخچال، فن‌ها و کمپرسور روشن شوند، تصویر یخچال به نشانه سلامت برد، سبز می‌شود. با این حال، اگر یکی از آیکون‌های LED موتور BLDC روشن نشود، تصویر یخچال سبز نمی‌شود.
نکات مهم در شبیه‌سازی:
- در برنامه‌های همیار که ورودی فن‌ها برای مدل یخچال موردنظر شما در نظر گرفته نشده، می‌توان هر ورودی استفاده‌نشده را به 220 ولت متصل کرد یا با ورودی مشابه دیگر موازی کرد تا از سبز شدن تصویر یخچال بهره ببرید.
- سبز شدن تصویر یخچال در همیار، به‌تنهایی نشان‌دهنده سلامت 100 درصدی برد نیست. ممکن است یکی از خروجی‌های IPM ضعیف باشد و نور آن در همیار کم‌رنگ روشن شود. در این حالت، برد دارای مشکل است اما تصویر یخچال همچنان سبز نمایش داده می‌شود. بنابراین، برای اطمینان بیشتر، باید حداقل یک‌بار زمان بگذارید و پس از روشن شدن کمپرسور، وضعیت آیکون‌های LED را به‌صورت چشمی بررسی کنید تا اطمینان حاصل شود که همه آنها به یک اندازه روشن می‌شوند.
در ادامه 3 نقشه برای شبیه سازی های مختلف در برنامه یخچال آورده شده است . این نقشه ها برای راهنمایی بهتر کاربر همیار، برای انجام اتصالات تهیه شده اند:
آموزش حالت دستی برد شبیه ساز همیار
با انتخاب این گزینه و فشردن دکمه ولوم انکدری، دستگاه وارد صفحه اصلی شبیه‌سازی در حالت دستی می‌شود. این حالت برای مواقعی کاربرد دارد که برد موردنظر، متعلق به هیچ‌یک از چهار دستگاه مشخص‌شده نیست و نیاز به مشاهده خروجی‌های تک‌فاز، موتور و اتصال سنسور NTC توسط همیار وجود دارد.
بردهایی مانند برد فن کوئل، کولر آبی BLDC و مدل‌های معمولی، همچنین سایر لوازم الکترونیکی را می‌توان با استفاده از این گزینه، به‌طور کامل یا جزئی شبیه‌سازی کرد.
نحوه تست در حالت دستی :
بعد از انتخاب نوع شبیه سازی، صفحه شبیه سازی ظاهر می شود که شامل چهار عدد آیکون LED برای ورودی های IN1 – IN4، چهار عدد آیکون LED برای ورودی موتور M1 : 1-4، سه عدد LED برای ورودی M2 : 1-3 ، 6 عدد سنسور دما و خروجی پالس A,B است و هیدرو استات است.
-تغییر رنگ متن در برد همیار دیجیتال
با انتخاب این گزینه می توانید رنگ فونت نوشتاری را تغییر دهید سپس با فشار ولوم انکدری به مدت طولانی ( 3 ثانیه ) تغییرات را ذخیره کنید.
رنگ پس زمینه
این گزینه مشابه گزینه رنگ متن است، با این تفاوت که رنگ پس زمینه را تغییر می دهد
هشدار:
لطفاً به خاطر داشته باشید که رنگ متن و رنگ پس زمینه نمی توانند یکسان یا خیلی نزدیک به هم باشند زیرا در آن صورت ال سی دی چیزی را نشان نمی دهد. با این حال، اگر این اتفاق افتاد، باید برگشت به تنظیمات اولیه را که قبل تر توضیح داده شده ، انجام دهید.
نکات مهم درباره استفاده از همیار و جلوگیری از آسیب‌های احتمالی
1. تأمین انرژی همیار
- همیار به‌صورت خودکار خاموش نمی‌شود، بنابراین هنگام استفاده طولانی‌مدت، بهتر است از منبع تغذیه پایدار استفاده کنید.
- با چهار باتری قلمی مرغوب، همیار تا 24 ساعت کار می‌کند.
- در صورت استفاده از یک باتری کتابی، مدت عملکرد حدود 3 ساعت خواهد بود.
- توان مصرفی همیار حدود 1 وات است و پایداری عملکرد آن به ظرفیت باتری‌ها بستگی دارد.
2. بررسی سیم‌کشی قبل از اعمال برق
قبل از روشن کردن بردی که در حال تست است، حتماً اتصالات همیار را بررسی کنید. اگر به اشتباه خروجی‌های 220 ولت یا موتور را به سیگنال‌های ولتاژ پایین همیار متصل کنید، ممکن است برد مشتری آسیب ببیند.
3. هشدار درباره اتصال خروجی‌های 220 ولت به ترمینال‌های BLDC
- هرگز خروجی 220 ولت برد تست را به ترمینال‌های R1، R2، S1 و S2 متصل نکنید.
- این ترمینال‌ها برای شبیه‌سازی موتورهای BLDC طراحی شده‌اند و در صورت اشتباه، مقاومت‌های 1 وات زیر برد داغ شده و ممکن است جدا شوند.
4. اتفاقات احتمالی در صورت ورود اشتباه برق شهر به همیار
✅ حالت اول: منبع تغذیه برد تست ایزوله باشد (بدون خازن پل)
- اگر فاز یا نول به ترمینال سیگنال متصل شود → هیچ جریانی برقرار نمی‌شود و آسیبی نخواهد دید.
- اگر فاز یا نول به ترمینال دما متصل شود → ممکن است فیوزهای 0.5 آمپر یا فیوز 1 آمپر همیار قطع شوند.
⚠️ حالت دوم: منبع تغذیه برد تست ایزوله نباشد (دارای خازن پل)
در این حالت که در 70% بردها دیده می‌شود:
- علاوه بر قطع شدن فیوزها، احتمال سوختن میکروکنترلر برد تست وجود دارد.
- اگر فاز به ترمینال TEMP1 همیار متصل شود و از طریق سیم‌کشی سنسور دما وارد مدار ADC میکرو برد تست شود، ممکن است برد غیرقابل تعمیر شود.
5. اتصال اشتباه همزمان فاز و نول به ترمینال‌های همیار
❌ اگر فاز و نول به ترمینال‌های سیگنال متصل شوند:
- میکروکنترلر همیار آسیب نمی‌بیند چون ترمینال‌های سیگنال کاملاً ایزوله‌اند.
- اما آی‌سی منطقی و مبدل DC-DC همیار ممکن است بسوزند.
❌ اگر فاز و نول به ترمینال دما متصل شوند:
- مدار حفاظتی همیار فعال شده و در 1 پیکوثانیه مسیر را قطع می‌کند.
- فیوزهای 0.5 آمپر قطع می‌شوند و در برخی موارد ممکن است میکروکنترلر و رگولاتور آسیب ببینند.
- هرچقدر جریان ورودی بیشتر باشد، احتمال سوختن میکرو کمتر است زیرا فیوزها زودتر عمل می‌کنند.
6. اهمیت ایزوله نبودن کامل در ترمینال‌های سنسور دما
- طراحی یک مدار کاملاً ایزوله برای اندازه‌گیری اهمی (اهم‌متر) هزینه بالایی دارد.
- در همیار، ترمینال‌های سنسور دما ایزوله کامل نیستند، بنابراین هنگام اتصالات دقت بیشتری داشته باشید.
🚨 نکته مهم: این موضوع در دستگاه T15 پرچم نیز دیده شده است. در برخی موارد، با وجود اتصال اشتباه، مدار حفاظتی از سوختن میکرو جلوگیری کرده است.
جمع‌بندی و نکات کلیدی برای جلوگیری از آسیب به همیار و برد تست
✅ قبل از روشن کردن برد، تمامی سیم‌کشی‌ها را بررسی کنید.
✅ هرگز خروجی 220 ولت را به ترمینال‌های شبیه‌سازی موتور BLDC متصل نکنید.
✅ در هنگام اتصال برق شهر به ترمینال‌های سیگنال و دما، دقت کنید تا آسیبی به مدارها وارد نشود.
✅ درک تفاوت میان بردهای ایزوله و غیرایزوله به جلوگیری از آسیب‌های احتمالی کمک می‌کند.
با رعایت این نکات، می‌توانید همیار را بدون مشکل در تست و تعمیر بردهای مختلف استفاده کنید.
درخواست مشاوره
برای کسب اطلاعات بیشتر درباره این دوره درخواست مشاوره خود را ارسال کنید و یا با ما در تماس باشید.
درخواست مشاورهدوره های مرتبط
کتاب تعمیر بردهای الکترونیکی تالیف صفربیرانوند
کتاب تعمیرات برد اثر مهدی صفربیرانوند و فاطمه ترانه می باشد که به صورت تخصصی به آموزش الکترونیک و…
دوره تعمیر لامپ ادیسون
دوره آموزش تعمیرات لامپ به شما آموزش می‌دهد که چگونه انواع لامپ‌های مختلف را تعمیر و از کنارش به درآمد خوبی برسید .
تستر آی سی پرچم (TIC)
دوره طلایی تعمیرات برد
دوره طلایی تعمیرات برد شامل آموزش تعمیرات برد پکیج، آموزش تعمیرات بردماشین لباسشویی و آموش تعمیرات بردکولرگازی که برای تعمیرکارن حرفه ایی در یک پکیج جمع اوری شده است
آموزش تعمیر برد کولرهای گازی به صورت تخصصی
ابزارهای موردنیاز شروع هیجان انگیز تعمیرات برد
هر زمان قصد شروع کار جدیدی داشتید قبلش با یک فردی که این راه را رفته مشورت کنید، چون باعث…
