انواع قطعات SMD

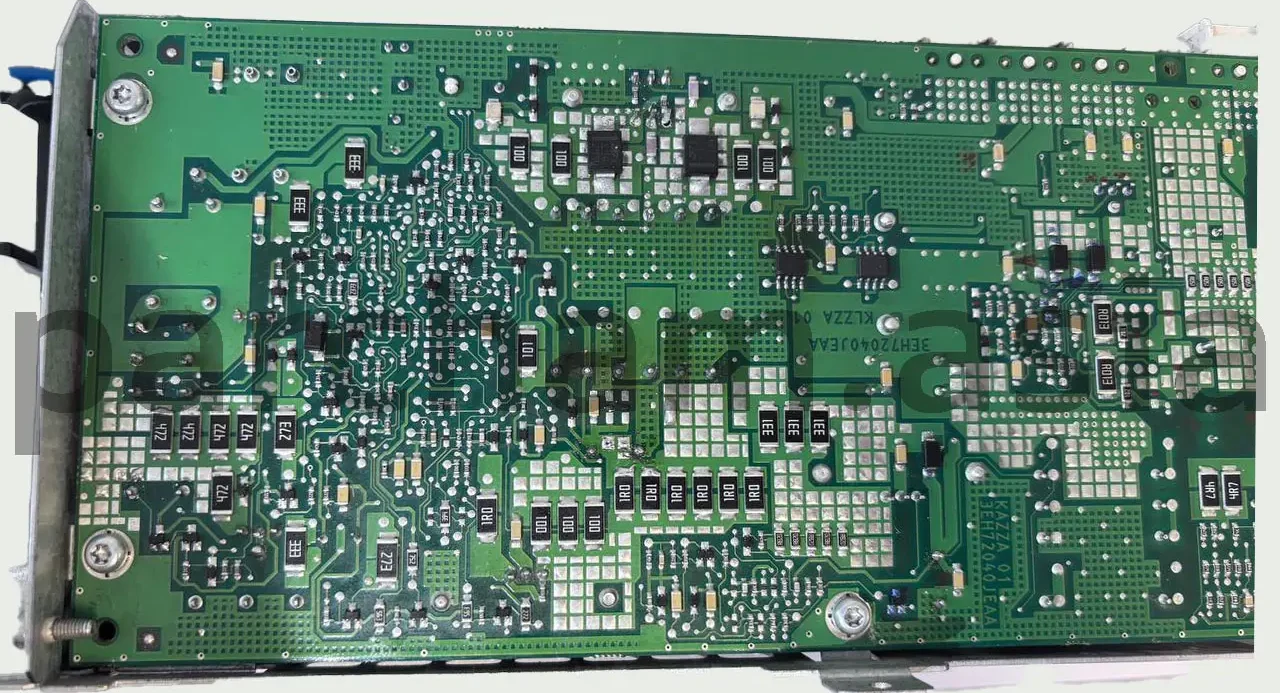

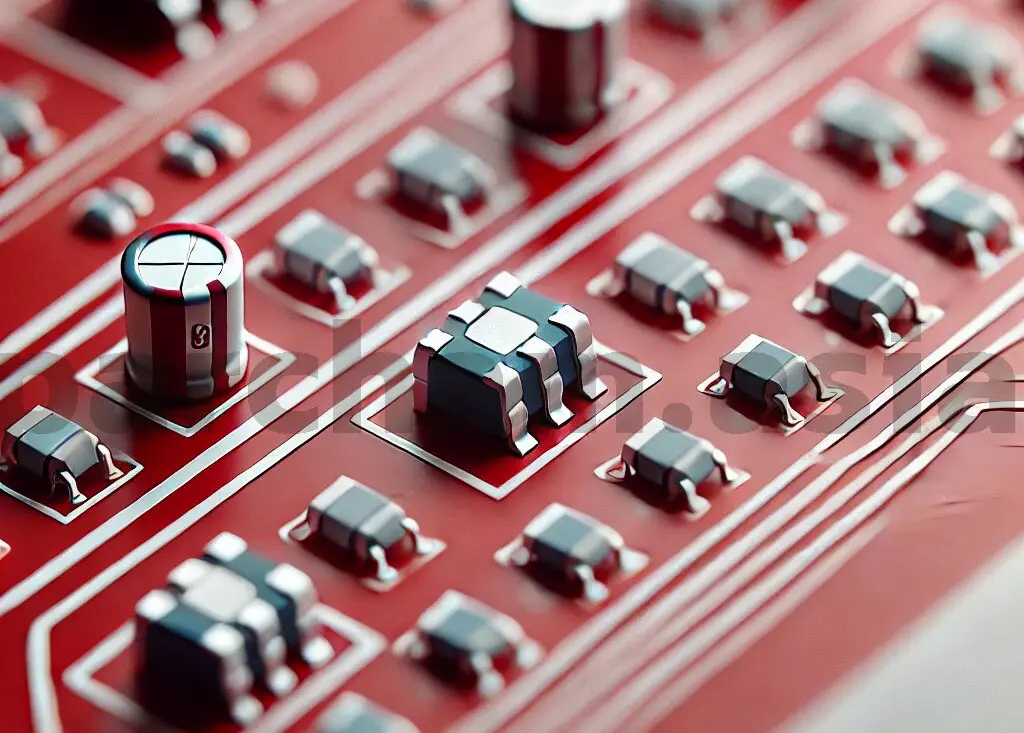

قطعات SMD چیست و چه انواعی دارند؟ در دنیای مدرن الکترونیک، قطعات SMD (Surface-Mount Device) نقش مهمی در طراحی و تولید مدارهای پیشرفته دارند. این قطعات به دلیل اندازه کوچک، قابلیت نصب سریع و کارایی بالا، به انتخابی محبوب برای تولیدکنندگان تبدیل شده‌اند. در ادامه، انواع اصلی قطعات SMD را به‌طور تخصصی بررسی می‌کنیم و نکاتی برای تعمیر و استفاده بهتر از آن‌ها ارائه خواهیم داد.

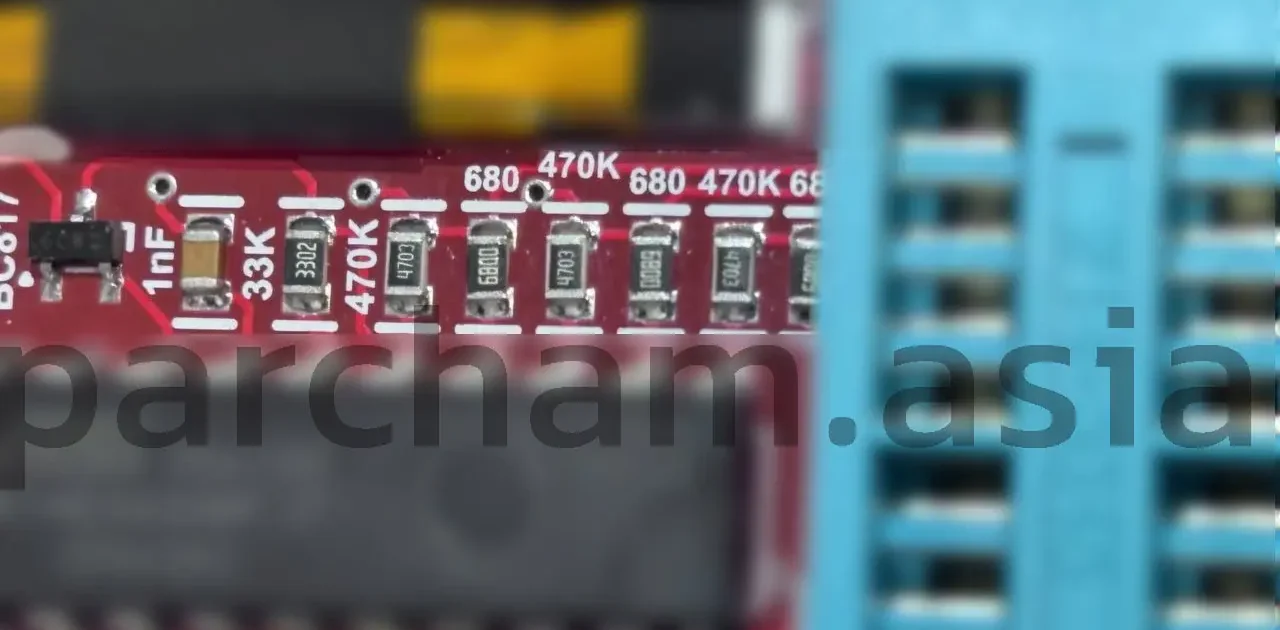

1. مقاومت‌های SMD

مقاومت‌های SMD، اجزای مهمی در هر مدار الکترونیکی هستند که وظایف مختلفی مانند تنظیم جریان، تقسیم ولتاژ و حفاظت از مدار را بر عهده دارند.

• ویژگی‌ها:
  • اندازه‌های استاندارد: مانند 0603، 0402 و 0805 که نشان‌دهنده ابعاد آن‌ها هستند.
  • دقت بالا: در مقاومت‌های دقیق، تلورانس کمتر از 1% است.
  • پایداری حرارتی: عملکرد پایدار در دماهای مختلف.
• کاربردها:
  • در مدارات دیجیتال و آنالوگ.
  • برای محدود کردن جریان در LEDها یا محافظت از قطعات حساس.
• نکته تخصصی تعمیر: هنگام جایگزینی مقاومت‌های SMD، مقدار دقیق آن را از روی کدهای چاپ‌شده یا دیتاشیت تعیین کنید و از ابزار دقیق برای لحیم‌کاری استفاده کنید.

2. خازن‌های SMD

خازن‌های SMD برای ذخیره انرژی و تنظیم ولتاژ در مدارهای الکترونیکی استفاده می‌شوند. این خازن‌ها به‌ویژه در دستگاه‌های کوچک و فشرده بسیار کارآمد هستند.

• ویژگی‌ها:
  • انواع مختلف: خازن‌های سرامیکی، تانتالیوم و الکترولیتی.
  • ظرفیت‌های متنوع: از چند پیکوفاراد تا چند صد میکروفاراد.
  • اندازه کوچک: مناسب برای بردهایی با فضای محدود.
• کاربردها:
  • در فیلترهای ولتاژ و سیگنال.
  • در تنظیم فرکانس و ذخیره انرژی موقت.
• نکته تخصصی تعمیر: هنگام تعویض خازن‌های الکترولیتی، به قطبیت آن‌ها (علامت مثبت و منفی) توجه کنید و در خازن‌های سرامیکی به مشخصات ولتاژ و ظرفیت دقت کنید.

3. دیودهای SMD

دیودهای SMD یکی از پرکاربردترین قطعات برای هدایت جریان الکتریکی در یک جهت، حفاظت از مدار و تولید نور هستند.

• ویژگی‌ها:
  • انواع مختلف: شامل دیودهای LED، شاتکی و زنر.
  • پایداری بالا: مناسب برای فرکانس‌های بالا و ولتاژ پایین.
  • اندازه فشرده: برای کاربردهای مینیاتوری.
• کاربردها:
  • حفاظت در برابر ولتاژ معکوس.
  • نمایشگرهای LED و مدارهای روشنایی.
• نکته تخصصی تعمیر: برای بررسی سالم بودن دیودهای SMD، از مولتی‌متر در حالت تست دیود استفاده کنید و پلاریته آن را به‌درستی رعایت کنید.

4. ترانزیستورهای SMD

ترانزیستورهای SMD وظایفی چون تقویت سیگنال و سوئیچینگ جریان را بر عهده دارند و در انواع مدارهای دیجیتال و آنالوگ کاربرد دارند.

• ویژگی‌ها:
  • تنوع بالا: شامل ترانزیستورهای BJT، MOSFET و IGBT.
  • کارایی در فرکانس بالا: مناسب برای مدارهای مخابراتی و تقویت‌کننده‌ها.
  • ابعاد کوچک: امکان استفاده در بردهای متراکم.
• کاربردها:
  • تقویت‌کننده‌های صدا و تصویر.
  • مدارهای سوئیچینگ منابع تغذیه.
• نکته تخصصی تعمیر: هنگام تعویض ترانزیستور، شماره مدل را بررسی کرده و از معادل دقیق آن برای جایگزینی استفاده کنید. همچنین، مراقب گرمای زیاد در زمان لحیم‌کاری باشید.

5. آی‌سی‌های SMD

آی‌سی‌های SMD یا مدارهای مجتمع، قطعات پیشرفته‌ای هستند که برای پردازش اطلاعات، ذخیره‌سازی داده و کنترل عملکرد مدار به کار می‌روند.

• ویژگی‌ها:
  • بسته‌بندی‌های مختلف: مانند QFP، BGA و SOIC.
  • تراکم بالا: امکان قرار دادن چندین مدار مجتمع در فضای کوچک.
  • قابلیت اتصال چندگانه: مناسب برای طراحی‌های پیچیده.
• کاربردها:
  • پردازنده‌های مرکزی و گرافیکی.
  • حافظه‌های ذخیره‌سازی.
  • کنترلرهای صنعتی و خودرو.
• نکته تخصصی تعمیر: هنگام تعمیر آی‌سی‌های SMD، از ابزارهایی مانند هیتر هوای گرم و لوپ برای جداسازی و نصب دقیق استفاده کنید. مطمئن شوید که پایه‌ها تمیز و اتصال‌ها کامل هستند.

6. سلف‌های SMD

سلف‌های SMD وظیفه ذخیره انرژی در میدان مغناطیسی و فیلتر کردن نویزها را در مدارها بر عهده دارند.

• ویژگی‌ها:
  • اندازه کوچک و سبک: مناسب برای مدارهای موبایل و تجهیزات بی‌سیم.
  • عملکرد پایدار: در فرکانس‌های بالا و دماهای متغیر.
• کاربردها:
  • فیلترهای الکترونیکی.
  • تنظیم ولتاژ در منابع تغذیه.
• نکته تخصصی تعمیر: در صورت خرابی، مقدار اندوکتانس سلف را با دستگاه LCR متر اندازه‌گیری کرده و از مدل مشابه استفاده کنید.
