رله چیست و چگونه رله مناسب را برای مدارهای الکتریکی انتخاب کنیم؟
رله چیست و چه کاربردهایی دارد؟
رله چیست ؟ رله یک کلید الکتریکی است که بهمنظور کنترل مدارهای الکتریکی از طریق سیگنالهای کمقدرت طراحی شده است. این ابزار در ابتدا برای تقویت سیگنالها در سیستمهای تلگراف استفاده میشد و امروزه در صنایع مختلف و سیستمهای خانگی برای بهبود عملکرد و ایمنی کاربرد دارد. در این مقاله از پرچم، به بررسی جامع رله، نحوه عملکرد آن و مزایای استفاده از آن خواهیم پرداخت.
رله چیست؟ تعریف و کاربرد رله در مدارهای الکتریکی
رله چیست؟ رله یک کلید الکتریکی است که با استفاده از سیگنالهای کمقدرت، امکان کنترل و مدیریت جریانهای با ولتاژ و جریان بالا را فراهم میآورد. به عبارت دیگر، رلهها بهعنوان واسطههایی عمل میکنند که میتوانند با کمک سیگنالهای ضعیف، مدارهای بزرگتر و قدرتمندتر را فعال یا غیرفعال کنند. این دستگاهها بهطور معمول از یک بوبین (سیمپیچ) و یک هسته آهنی تشکیل شدهاند که با تغییر وضعیت بوبین، تماسهای الکتریکی باز یا بسته میشوند. این ویژگیها به رلهها این امکان را میدهند که در کاربردهای متنوع از جمله سیستمهای صنعتی، تجهیزات الکترونیکی، و سیستمهای کنترل اتوماسیون، نقش کلیدی ایفا کنند و به بهبود کارایی و امنیت این سیستمها کمک کنند.
تعریف رلهگذاری
رلهگذاری چیست؟ رلهگذاری به فرآیند طراحی و پیادهسازی سیستمهایی اطلاق میشود که در آنها از رلهها برای شناسایی و مدیریت شرایط غیرعادی در سیستمهای قدرت استفاده میشود. این فرآیند شامل نظارت بر پارامترهای مختلف سیستم و تشخیص هرگونه انحراف یا خطا است. بهمحض شناسایی مشکلات، رلهها بهسرعت واکنش نشان داده و اقداماتی مانند قطع کردن مدارهای معیوب یا تنظیم مجدد سیستم را انجام میدهند تا از آسیبهای بیشتر و خرابیهای احتمالی جلوگیری کنند. رلهگذاری یکی از اجزای اساسی در سیستمهای برق و اتوماسیون صنعتی به شمار میآید و به افزایش ایمنی و پایداری شبکههای قدرت کمک میکند.
رله چیست و چگونه کار میکند؟
رله چیست ؟ یک دستگاه الکتریکی است که برای کنترل مدارهای الکتریکی با استفاده از سیگنالهای کمقدرت طراحی شده است. این وسیله بهویژه در مواقعی کاربرد دارد که نیاز است تا یک سیگنال با توان پایین، چندین مدار با توان بالا را کنترل کند.
چگونه رله کار میکند؟ برای درک عملکرد رله، مراحل زیر را بررسی میکنیم:

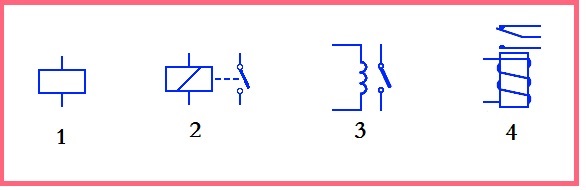

ساختار رله:
- بوبین (سیمپیچ): در مرکز رله، بوبین قرار دارد که یک سیمپیچ الکتریکی است. این بوبین به منبع تغذیه متصل میشود و جریان الکتریکی از آن عبور میکند.
- کنتاکتها (اتصالات): رله چیست کنتاکتها یا اتصالات رله، مکانیزمهای فیزیکی هستند که با تحریک بوبین تغییر وضعیت میدهند.
ایجاد میدان مغناطیسی:
- زمانی که جریان الکتریکی از بوبین عبور میکند، یک میدان مغناطیسی قوی ایجاد میشود. این میدان مغناطیسی به یک هسته آهنی یا قطعه فلزی متحرک درون رله اعمال میشود.
عملکرد کنتاکتها:
- باز و بسته شدن کنتاکتها: میدان مغناطیسی ایجاد شده، باعث حرکت قطعه متحرک میشود. این حرکت موجب میشود که کنتاکتها به وضعیت جدیدی تغییر وضعیت دهند. به طور کلی، کنتاکتها میتوانند به حالتهای “بسته” یا “باز” درآیند. این تغییر وضعیت میتواند باعث قطع یا وصل جریان در مدارهای مختلف شود.
- مدیریت جریانهای بالا: به دلیل اینکه بوبین رله تنها با سیگنالهای کمقدرت کار میکند، میتوان با استفاده از آن جریانهای بالای الکتریکی را کنترل کرد. این به این معنی است که رله میتواند به عنوان یک سوئیچ برای مدارهایی با ولتاژ و جریانهای بالا عمل کند، در حالی که خود رله تنها به سیگنالهای کمقدرت نیاز دارد.
تأثیرات عملی:
- کنترل تجهیزات بزرگ: رلهها به دلیل قابلیتهای فوق، در بسیاری از تجهیزات صنعتی، الکتریکی و حتی در سیستمهای خانگی برای کنترل موتورها، دستگاههای روشنایی و سایر تجهیزات الکتریکی استفاده میشوند.
- حفاظت و کنترل: رلهها همچنین در سیستمهای حفاظتی برای شناسایی و قطع جریانهای خطا و آسیبزننده به تجهیزات الکتریکی استفاده میشوند.
ربه چیست با استفاده از رله، میتوان به راحتی و با دقت بالا، مدارهای الکتریکی مختلف را کنترل و مدیریت کرد، بدون اینکه نیاز به قطع و وصل مستقیم جریانهای پرقدرت باشد. به این ترتیب، رلهها به عنوان ابزارهای ضروری در بسیاری از کاربردهای الکتریکی و صنعتی به شمار میآیند.

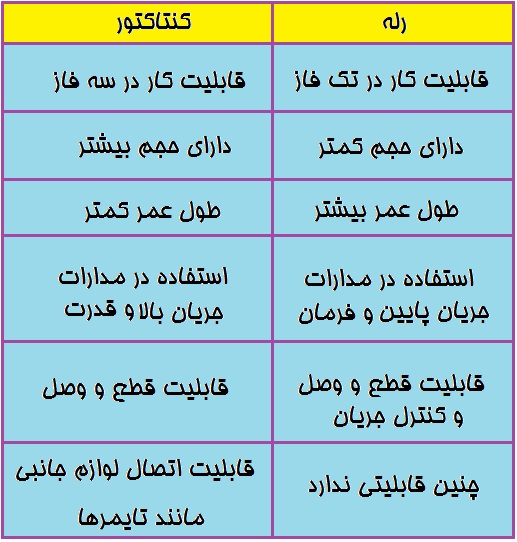

رله و کنتاکت: تفاوتها و کاربردها در سیستمهای الکتریکی
رله چیست ؟ کنتاکتور چیست ؟هر دو به عنوان ابزارهای کلیدی در مدارهای الکتریکی استفاده میشوند، اما تفاوتهای اساسی بین آنها وجود دارد. در اینجا به بررسی این تفاوتها میپردازیم:
تعریف و کاربرد:
- رلهها ابزارهایی هستند که برای کنترل مدارهای الکتریکی با سیگنالهای کمولتاژ یا کمجریان استفاده میشوند. آنها بهطور معمول برای کنترل تجهیزات حساس و بهعنوان حفاظتی برای مدارهای الکتریکی طراحی شدهاند.
- کنتاکتورها برای قطع و وصل مدارهای قدرت و توان بالا استفاده میشوند. آنها معمولاً در سیستمهای قدرت برای کنترل بارهای الکتریکی بزرگ و مدارهای سهفاز به کار میروند.
ظرفیت و عملکرد:
- رلهها معمولاً برای جریانهای پایینتر (10 آمپر و پایینتر) و ولتاژهای کمتر طراحی شدهاند و بیشتر در مدارهای کنترل و سیگنالینگ استفاده میشوند.
- کنتاکتورها قادر به تحمل جریانهای بالا (بیش از 9 آمپر) و ولتاژهای بالا (تا 1000 ولت و بالاتر) هستند. آنها برای کنترل بارهای سنگین و سیستمهای قدرت طراحی شدهاند.
ساختار و طراحی:
- رلهها معمولاً از یک بوبین و چندین کنتاکت تشکیل شدهاند که با سیگنال کمولتاژ فعال میشوند.
- کنتاکتورها دارای ساختاری بزرگتر و محکمتر هستند که شامل بوبین و کنتاکتهای مقاوم برای تحمل جریانهای بالا است.
با توجه به تفاوتهای عملکرد و ظرفیت، رلهها و کنتاکتورها در کاربردهای مختلف الکتریکی و صنعتی مورد استفاده قرار میگیرند. رلهها بیشتر برای کنترل و حفاظت در مدارهای کمولتاژ و کنتاکتورها برای کنترل بارهای بزرگ و مدارهای قدرت به کار میروند.
رله در مدار الکتریکی: کاربردها و اهمیت
رلهها در طراحی و مدیریت مدارهای الکتریکی نقش کلیدی دارند. آنها به عنوان ابزارهای حیاتی برای کنترل و محافظت از سیستمهای الکتریکی عمل میکنند و امکان تغییر وضعیت مدار را به صورت خودکار فراهم میآورند. در اینجا به بررسی چگونگی عملکرد رلهها در مدارهای الکتریکی و اهمیت آنها میپردازیم.
1. نقش رله در مدارهای الکتریکی
رلهها بهطور کلی به دو دسته تقسیم میشوند: رلههای الکترومکانیکی و رلههای الکترونیکی. هر کدام از این انواع در مدارهای الکتریکی برای مقاصد مختلف استفاده میشوند.
رلههای الکترومکانیکی: این رلهها شامل یک بوبین (سیمپیچ) و مجموعهای از کنتاکتها هستند. هنگامی که جریان الکتریکی از بوبین عبور میکند، یک میدان مغناطیسی ایجاد شده و کنتاکتها را به حالت تغییر یافته در میآورد. این تغییر وضعیت به کنترل جریان در مدار کمک میکند. به عنوان مثال، رلههای الکترومکانیکی معمولاً در مدارهای قدرت و کنترل استفاده میشوند.
رلههای الکترونیکی: این نوع رلهها بدون قطعات متحرک عمل میکنند و بهطور کلی از تکنولوژیهای نیمههادی مانند ترانزیستورها و دیودها استفاده میکنند. رلههای الکترونیکی بیشتر در مدارهای الکترونیکی پیچیده و سیستمهای اتوماسیون صنعتی مورد استفاده قرار میگیرند.
انواع رلهها: معرفی و کاربردها
رلهها ابزارهای حیاتی در سیستمهای الکتریکی هستند که وظیفه کنترل و حفاظت مدارها را بر عهده دارند. در اینجا به معرفی انواع مختلف رلهها و ویژگیهای منحصر به فرد هر یک میپردازیم.
1. رلههای الکترومکانیکی (Electromechanical Relays)
رلههای الکترومکانیکی، سنتیترین نوع رلهها هستند که شامل بوبین و کنتاکتهای مکانیکی میباشند. با ایجاد میدان مغناطیسی، بوبین کنتاکتها را جابجا میکند.
رلههای کنتاکتی (Contact Relays): این رلهها با استفاده از کنتاکتهای مکانیکی برای کنترل بارهای الکتریکی بزرگ کاربرد دارند و برای مدارهای قدرت بسیار مناسب هستند.
رلههای زمانی (Time Delay Relays): این رلهها قابلیت تأخیر در تغییر وضعیت کنتاکتها را دارند و در سیستمهای کنترل برای زمانبندی تأخیر در روشن و خاموش کردن بارها استفاده میشوند.
2. رلههای حالت جامد (Solid State Relays)
رلههای حالت جامد بدون قطعات متحرک و با استفاده از تکنولوژیهای نیمههادی عمل میکنند. این نوع رلهها برای عملکرد سریعتر و عمر طولانیتر طراحی شدهاند.
رلههای نوری (Optoisolator Relays): این رلهها برای جداسازی الکتریکی بین ورودی و خروجی استفاده میشوند و در محافظت از مدارات حساس کاربرد دارند.
رلههای ترانزیستوری (Transistor Relays): این رلهها برای کنترل جریانهای کوچک و ولتاژهای پایین طراحی شدهاند و در سیستمهای الکترونیکی مدرن کاربرد دارند.
3. رلههای حرارتی (Thermal Relays)
رلههای حرارتی برای محافظت از تجهیزات در برابر اضافه بار حرارتی طراحی شدهاند. این رلهها از داغ شدن بیش از حد و آسیب به دستگاهها جلوگیری میکنند.
- رلههای حرارتی قابل تنظیم (Adjustable Thermal Relays): این نوع رلهها امکان تنظیم دما برای فعال شدن رله را فراهم میکنند و معمولاً در سیستمهای صنعتی برای محافظت از موتورها استفاده میشوند.
4. رلههای جریان (Current Relays)
رلههای جریان برای نظارت و کنترل جریانهای الکتریکی استفاده میشوند و به تغییر وضعیت مدار در صورت عبور جریان از حد مشخص کمک میکنند.
- رلههای اضافه بار (Overload Relays): این رلهها برای محافظت از موتورها و تجهیزات در برابر جریانهای اضافی طراحی شدهاند و در صورت عبور جریان از مقدار تعیین شده، مدار را قطع میکنند.
5. رلههای ولتاژی (Voltage Relays)
رلههای ولتاژی برای نظارت بر ولتاژ مدارها طراحی شدهاند و در صورت تغییرات ولتاژ از محدوده مجاز، وضعیت مدار را تنظیم میکنند.
- رلههای تنظیم ولتاژ (Voltage Regulator Relays): این رلهها برای تثبیت ولتاژ در سیستمهای الکتریکی استفاده میشوند و به حفظ ثبات ولتاژ کمک میکنند.
شناخت انواع مختلف رلهها و ویژگیهای آنها به طراحی بهینه مدارهای الکتریکی کمک میکند و باعث افزایش عملکرد و کارایی سیستمهای الکتریکی میشود. با توجه به نیازهای خاص مدار و ویژگیهای هر نوع رله، میتوان بهترین انتخاب را انجام داد.

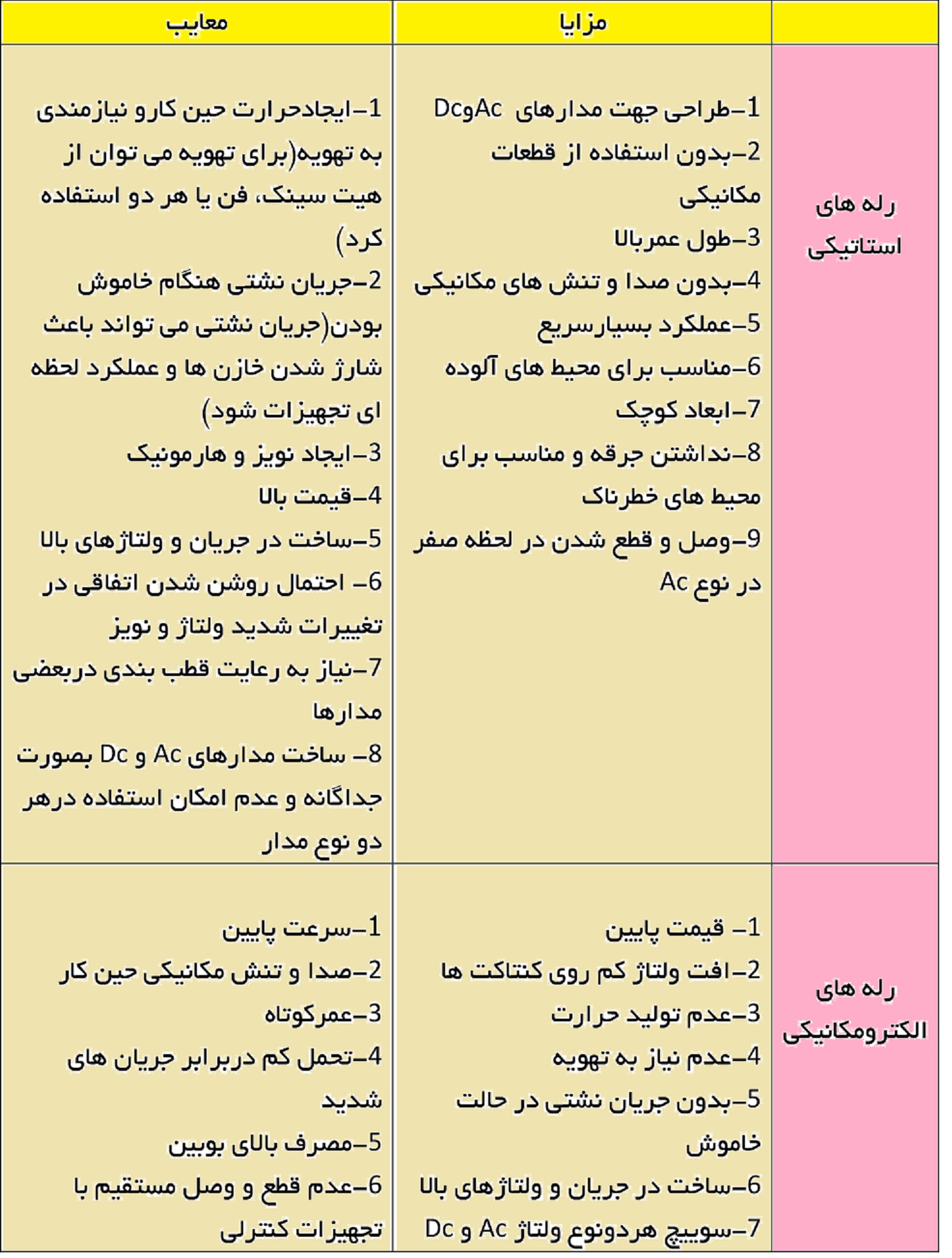

مقایسه رلههای الکترومکانیکی با رلههای استاتیکی
در دنیای مدارات الکتریکی، رلهها نقش حیاتی در کنترل و سوئیچینگ سیگنالها و بارهای مختلف ایفا میکنند. دو نوع اصلی رله که به طور گسترده مورد استفاده قرار میگیرند، رلههای الکترومکانیکی و رلههای استاتیکی هستند. هر کدام از این رلهها ویژگیها و کاربردهای خاص خود را دارند که در اینجا به مقایسه آنها پرداخته میشود.
رلههای الکترومکانیکی
رلههای الکترومکانیکی، که به نام رلههای مکانیکی نیز شناخته میشوند، از یک یا چند سیمپیچ و یک سری نقاط تماس مکانیکی تشکیل شدهاند. این رلهها به دلیل استفاده از قطعات متحرک و مکانیکی، ویژگیهای خاصی دارند:
مزایا:
- قابلیت تحمل بارهای بالا: رلههای الکترومکانیکی میتوانند برای بارهای الکتریکی بالا و ولتاژهای بزرگ استفاده شوند، که آنها را برای کاربردهای صنعتی و قدرتی مناسب میسازد.
- عملکرد در شرایط محیطی سخت: این رلهها معمولاً به دلیل طراحی ساده و robust بودن، در شرایط سخت محیطی از جمله دماهای بالا، رطوبت و ارتعاشات خوب عمل میکنند.
- هزینه پایینتر: به طور کلی، رلههای الکترومکانیکی از نظر هزینه مقرون به صرفهتر هستند و برای بسیاری از کاربردهای عمومی اقتصادیتر هستند.
معایب:
- عمر مکانیکی محدود: به دلیل وجود قطعات متحرک، رلههای الکترومکانیکی به مرور زمان دچار سایش و خرابی میشوند که میتواند به کاهش عمر مفید آنها منجر شود.
- سرعت پاسخدهی پایینتر: زمان پاسخدهی و سرعت عملکرد در این رلهها نسبت به رلههای استاتیکی معمولاً پایینتر است، که ممکن است در کاربردهایی با نیاز به سرعت بالا مشکلساز باشد.
- حساسیت به نویز: به دلیل طراحی مکانیکی، این رلهها ممکن است نسبت به نویز و تداخلهای الکترومغناطیسی حساستر باشند، که میتواند منجر به عملکرد نامنظم یا خطا شود.
رلههای استاتیکی
رلههای استاتیکی، که به نام رلههای حالت جامد نیز شناخته میشوند، از تکنولوژیهای نیمههادی مانند ترایاکها و تریستورها استفاده میکنند و هیچ گونه قطعه متحرکی در آنها وجود ندارد. این رلهها به دلیل ساختار الکترونیکی و مزایای مرتبط با آن، ویژگیهای خاصی دارند:
مزایا:
- عمر طولانیتر: به دلیل عدم وجود قطعات متحرک، رلههای استاتیکی عمر طولانیتری دارند و کمتر دچار خرابی میشوند.
- سرعت عملکرد بالا: این رلهها به دلیل طراحی الکترونیکی، زمان پاسخدهی بسیار سریعتری دارند و میتوانند در سیستمهای نیازمند به عملکرد فوری استفاده شوند.
- حساسیت کمتر به نویز: رلههای استاتیکی به دلیل عدم وجود قطعات مکانیکی، معمولاً حساسیت کمتری به نویز و تداخلهای الکترومغناطیسی دارند و میتوانند عملکرد بهتری در محیطهای پر نویز داشته باشند.
معایب:
- هزینه بالاتر: به دلیل استفاده از تکنولوژیهای پیشرفتهتر، رلههای استاتیکی معمولاً هزینه بالاتری دارند و ممکن است برای برخی از کاربردها اقتصادی نباشند.
- حساسیت به شرایط محیطی: رلههای استاتیکی ممکن است نسبت به شرایط محیطی مانند دما و رطوبت حساس باشند و نیاز به دقت بیشتری در طراحی و استفاده داشته باشند.
- قابلیت محدود در بارهای بالا: در حالی که رلههای استاتیکی برای بارهای پایین و متوسط بسیار مناسب هستند، برای بارهای بسیار بالا، ممکن است محدودیتهایی داشته باشند و نیاز به استفاده از مدلهای خاصی داشته باشند.
انتخاب بین رلههای الکترومکانیکی و رلههای استاتیکی بستگی به نیازهای خاص هر کاربرد دارد. رلههای الکترومکانیکی به دلیل هزینه پایین و قابلیت تحمل بارهای بالا برای کاربردهای عمومی و صنعتی مناسب هستند، در حالی که رلههای استاتیکی به دلیل عمر طولانی، سرعت بالا و عملکرد پایدار در شرایط مختلف، برای سیستمهای حساس و نیازمند به سرعت بالا بهتر عمل میکنند.
نکات تخصصی در انتخاب رله مناسب برای مدارهای الکتریکی
انتخاب رله مناسب برای یک مدار الکتریکی به دقت و توجه ویژهای نیاز دارد، زیرا انتخاب نادرست میتواند تأثیرات منفی قابل توجهی بر عملکرد و ایمنی سیستم داشته باشد. در این مقاله، به بررسی نکات تخصصی برای انتخاب رله مناسب با توجه به کاربردهای مختلف و شرایط خاص میپردازیم.
1. نوع رله و کاربردهای خاص آن
رلههای الکترومکانیکی (EMR):
- ویژگیها: این رلهها شامل سیمپیچهای الکترومغناطیسی و کنتاکتهای مکانیکی هستند که برای قطع و وصل جریان استفاده میشوند.
- کاربردها: مناسب برای بارهای بالای الکتریکی، مدارهای قدرت و شرایط محیطی سخت مانند دماهای بالا و ارتعاشات شدید.
- مزایا: توانایی تحمل بارهای سنگین، ولتاژهای بالا و مقاومت در برابر شرایط محیطی دشوار.
- معایب: عمر محدود به دلیل سایش مکانیکی کنتاکتها و زمان تأخیر در عملکرد.
رلههای استاتیکی (SSR):
- ویژگیها: استفاده از تکنولوژیهای نیمههادی برای کنترل جریان بدون اجزای متحرک.
- کاربردها: مناسب برای مدارهایی که نیاز به سرعت بالا، عملکرد بیصدا و عمر طولانی دارند.
- مزایا: عمر طولانی، سرعت پاسخدهی بالا و مقاومت در برابر شوک و ارتعاش.
- معایب: هزینه بالاتر و نیاز به تهویه مناسب در برخی مدلها.
2. ولتاژ و جریان مدار
- ولتاژ و جریان:
- ولتاژ کاری: انتخاب رلهای با ولتاژ مناسب برای مدار، برای جلوگیری از مشکلات ناشی از نوسانات ولتاژ. استفاده از رلهای با ولتاژ بالاتر از نیاز واقعی مدار، میتواند به کاهش هزینه و افزایش کارایی کمک کند.
- جریان: اطمینان از اینکه رله قادر به تحمل جریان بار مورد نظر است. انتخاب رله با آمپر نامی مناسب برای جلوگیری از گرمایش اضافی و آسیب به رله ضروری است.
3. نوع بار و ویژگیهای آن
- بارهای مقاومتی: بارهایی که جریان ثابت و یکنواخت دارند. رلههای استاندارد برای این نوع بارها مناسب هستند.
- بارهای القایی: شامل موتورها و ترانسفورماتورها با جریان راهاندازی بالا و تولید نویز الکتریکی. برای این نوع بارها، رلههای با قابلیت تحمل جریان راهاندازی و نویز بالا توصیه میشود.
- بارهای خازنی: شامل خازنها با ظرفیتهای بالا. برای این بارها، رلههایی که توانایی مدیریت جریانهای بالا و شارژ و دشارژ سریع را دارند، مورد نیاز است.
4. زمان تأخیر و سرعت پاسخدهی
- زمان تأخیر: بسته به نیاز سیستم، زمان تأخیر باید مناسب باشد. در مدارهایی که نیاز به واکنش فوری دارند، رلههای استاتیکی با زمان پاسخدهی کم انتخاب بهتری هستند.
- سرعت پاسخدهی: رلههای استاتیکی با سرعت پاسخدهی سریع برای کاربردهایی که نیاز به عملکرد فوری دارند، مناسبتر هستند.
5. شرایط محیطی و مقاومت
- دما و رطوبت: رله باید قادر به عملکرد در دما و رطوبت محیطی مورد نظر باشد. برای شرایط خاص، ممکن است نیاز به انتخاب رلههایی با پوششهای حفاظتی یا تهویه مناسب باشد.
- مقاومت در برابر نویز: در محیطهای صنعتی با نویز الکتریکی بالا، رلههای استاتیکی معمولاً بهتر عمل کرده و از اختلال در سیگنالها جلوگیری میکنند.
6. قابلیت اطمینان و طول عمر
- طول عمر: بررسی طول عمر مفید رله و انتخاب مدلی با طول عمر مناسب برای کاربرد مورد نظر. رلههای استاتیکی به دلیل عدم وجود اجزای متحرک، معمولاً طول عمر بیشتری دارند.
- قابلیت اطمینان: انتخاب رلهای با استانداردهای کیفیت بالا و تأییدیههای لازم برای اطمینان از عملکرد پایدار و جلوگیری از مشکلات خرابی.
7. قیمت و بودجه
- هزینه: قیمت رلهها میتواند به طور قابل توجهی متغیر باشد. بررسی هزینه و تطابق آن با بودجه پروژه و نیازهای فنی میتواند به تصمیمگیری بهتر کمک کند.
8. مشاوره فنی و پشتیبانی
- مشاوره: در صورت عدم اطمینان از انتخاب مناسب رله، مشاوره با متخصصان فنی و کارشناسان میتواند کمککننده باشد و به انتخاب بهینه رله برای کاربرد خاص کمک کند.
انتخاب رله مناسب برای مدارهای الکتریکی نیازمند توجه دقیق به ویژگیهای فنی و نیازهای خاص سیستم است. با بررسی تخصصی این نکات، میتوانید رلهای را انتخاب کنید که بهترین عملکرد، ایمنی و طول عمر را برای مدار الکتریکی شما به ارمغان بیاورد.
