اگر خروجی منبع تغذیه کمتر از حد انتظار بود، مشکل از کدام قطعه است؟

1400/06/29
ارسال شده توسط
تعمیرات برد الکترونیکی

#مشکل منابع تغذیه

اگر خروجی منبع تغذیه ای (مثلا منبع تغذیه 12 ولتی) کمتر از حالت طبیعی آن باشد (مثلا به 8.8 ولت خروجی بدهد)، باید چکار کنیم؟

پاسخ این است که با توجه به این مشکل باید به یک سری از قطعات مشکوک بود:

آموزش تعمیر برد پکیج مدل های مختلف به صورت تخصصی

  1. خازن
  2. اپتوکوپلر

اما اگر وقتی منبع تغذیه ای خروجی آن کمتر از حالت طبیعی باشدیعنی این که ما یک منبع تغذیه 12ولتی داریم ولی دارد به ما 8.8 ولت میدهد را باید چکار کنیم ببینید توی خیلی از منابع تغذیه وقتی که خروجی که باید به ما بدهد مثلا5ولت است ولی داره به ما 4ولت رو میدهددر نتیجه ولتاژ مد نظر ما رابه ما  نمی دهد باعث ایجاد چند تا مشکل می شود که در ادامه به انها می پردازیم.

# مشکلات منبع تغذیه

اولین مشکل می تواند از خازن ها باشد دومین مشکل هم می تواند اپتوکوپلر آن خراب باشد ولی بعضی از مواقع که خیلی هم اتفاق می افتد توی منابع تغذیه پیش می آید که خروجی ضعیف است یعنی ولتاژ خروجی کم است ولی هیچ کدام از المان ها خراب نیستند یعنی این که خازن ها را عوض کردید بعد اپتوکوپلر و ic سوئیچینگ راهم عوض کردید اینا همه درست هستند ولی دوباره ولتاژ خروجی کم است. ببینید شما در همچین مواقعی به ورودی توجه کنید ببینید وقتی ورودی شما ولتاژ اون پایین بیاد یعنی از 220ولت به100یا 90ولت برسددر نتیجه در خروجی شما تاثیر به سزایی دارد.

آموزش تعمیر برد ماشین لباسشویی به صورت تخصصی

#روش کار کردن وریستور در منبع تغذیه

وقتی ورودی شما220ولت است وقتی وارد مدار میشودچون در مدار یک وریستورهست برای محافظت می بینید که وریستور توی چند اتصالی یا نوسانات ولتاژی که توی ترانس یا منبع تغذیه اومده عمل کرده وباعث شده که وریستور خراب شود وقتی وریستور خراب شود باعث می شود که ولتاژ را درخودش ذخیره کند چون که کار وریستور حفاظت است ولتاژبین فازونول مقاومت ایجاد میکند و باعث می شود که فاز ونول به این مقاومت خلاصه بشود و خودش را مانند یک المنت بین ورودی وخروجی قرار بدهد خوب حالا برای حل مشکل ورودی منبع تغذیه ما وریستور معیوب را عوض میکنیم.

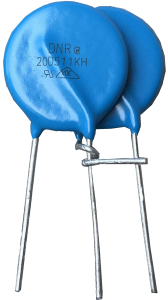

وریستور

#نحوه شناسایی اعداد روی وریستور معیوب

در اینجا یک نکته وجود دارد که شما هنگامی که وریستور را از مدار خارج میکنید می بینید که وریستور شما سوخته وتمام اعداد روی آن از بین رفته است وشما نمیدانید چه نوع وریستوری را جایگزین کنید. برای این کار باید شما نگاه کنید وقتی شما با ورودی 220ولت سروکار دارید و می خواهید ورودی را کنترل کنید در نتیجه باید از وریستور 220ولت استفاده کنید. خوب حالا کد وریستور 220ولت به این شکل است که اول کد زده 10یا14 که این اعداد مربوط به اندازه وریستور هستندیعنی این که اندازه دایره این وریستور 10miاست.

خوب حالا بقیه کد زده 471که ما می آییم به جای عدد 1 صفر قرار می دهیم که می شود 470 ولت که ولتاژ کاری ما 320 ولت است و روی 470ولت برای ما عمل می کند پس در نتیجه شما کد وریستوری که برای ولتاژ 220ولت باید استفاده کنید 470ولت است.برای جا زدن وریستور روی برد نیازی به رعایت کردن پایه های مثبت و منفی نیست چون وریستور یک مقاومت وابسته به ولتاژ است.  خوب حالا شما بعد از تعویض وریستور باید اون رو تست کنید. شما همان طور که در ویدیو مشاهده می کنید منبع تغذیه ما بعد از تعویض وریستور درست عمل می کند.

"</p

وریستور سوخته

در اینجا به یک نکته دیگر اشاره کنیم ببینید شما نباید که وریستور را دست کم بگیرید چون وریستور در مدار می تواند خیلی کار برای ما انجام دهد مخصوصا وقتی که معیوب باشد یا درمعرض آسیب هستند

آموزش تعمیر برد کولرهای گازی به صورت تخصصی

برچسب ها:

23 دیدگاه

به گفتگوی ما بپیوندید و دیدگاه خود را با ما در میان بگذارید.

  • سلام استاد من یک برد تغذیه گیرنده دیجیتال استارت سات9000hdدارام ولتاژ خروجی مشخص نیست رو برد هیچ مشخصات نیست از کجا معلوم میشه خروجی چند داره ممنون میشم جواب بدید

    پاسخ

    • برای تعیین ولتاژ خروجی، مدار و شماتیک برد را بررسی کنید، از مولتی‌متر برای اندازه‌گیری ولتاژ استفاده کنید، و در صورت نیاز با سازنده تماس بگیرید.

  • سلام من یه پاور سوییچینگ 30 ولت 7 آمپری دارم که موقعی لود وصل میکنم تا جریان بکشم ولتاژ صفر میشه علت چی میتونه باشه؟

    پاسخ

    • اگر ولتاژ پاور 30 ولت 7 آمپری هنگام بار زدن به صفر می‌رسد، ممکن است به دلیل بار بیش از حد، مشکلات مدار قدرت، یا اختلال در مدار کنترل باشد. بررسی بار، اتصالات، و قطعات داخلی و مشاوره با تعمیرکار می‌تواند کمک‌کننده باشد.

  • سلام ممنون از سایت خوبتون و آموزشهای عالی.من ی پاور گيرنده دیجیتال ایکس ویژن دارم خروجی ۱۲ و ۵ داره.۵ولت خوبه ولی ۱۲ ولت با تعویض خازن هم همچنین ۱۰ ولت میده.ایراد چی میتونه باشه

    پاسخ

    • اگر پاور شما ولتاژ خروجی ۱۲ ولت را به جای ۱۲ ولت، ۱۰ ولت تولید می‌کند و تعویض خازن نیز مشکلی را حل نکرده است، احتمالاً مشکل از بار زیاد، تنظیمات ولتاژ، مدار تنظیم ولتاژ، ترانسفورماتور یا سایر اجزاء است. برای تشخیص دقیق‌تر، توصیه می‌شود که با استفاده از مولتی‌متر، بار مصرفی را بررسی کرده و وضعیت اجزاء مختلف پاور را تست کنید.

  • سلام و وقت بخیر
    شارژر 5 ولتی دارم که خروجیش حدودا 4.2 تا 4.4 ولت هستش و مدام نوسان داره کدوم قطعه خرابه بنظر شما؟ قطعات روی برد از لحاظ ظاهری همه سالمند و برد ترکیبی از قطعات دیپ و smd هستش. لطفا راهنماییم میکنید

    پاسخ

    • برای رفع مشکل نوسان ولتاژ در شارژر ۵ ولتی، خازن‌های فیلترینگ، دیودهای تنظیم‌کننده، آی‌سی‌های تنظیم ولتاژ، ترانزیستورهای سوئیچینگ، مدار کنترل و ولتاژ ورودی را بررسی کنید. قطعات خراب را شناسایی کرده و در صورت نیاز تعویض یا تعمیر کنید.

  • سلام منبع تغذیه مربوط به دوربین مدار بسته رو تعمیر کردم خروجی 12 ولت داره ولی هنگام وصل به دوربین جواب نمیده . نظر من اینه که ولتاژ افت میکنه و جریان نمیده ممنون میشم راهنمایی کنید

    پاسخ

    • این ایراد بیشتر به خازن های های الکترولیتی برد ربط داره احتمال داره esr انها زیاد شده باشد بعد از بررسی تعویض نمایید خیلی ازتون ممنونم.

    • سلام دوست عزیز
      ترانزیستورهای ۱۸۱۵ رو عوض کن. افت ولتاژ نداری افت جریان هستش

  • با سلام من یک پاور کامپیوتر دارم رو حالت عادی ۱۱.۵ ولت خروجی داره ول وقتی زیر بار ۳ امپری میره افت ولتاژ پیدا میکنه و میاد رو ۱۰ ولت این ایرادش از چی میتونه باشه؟ ی راهنمایی کنین ک کدوم قطعات چک کنم هم ممنون میشم خیلی واجبه

    پاسخ

    • این ایراد بیشتر به خازن های های الکترولیتی برد ربط داره احتمال داره esr انها زیاد شده باشد بعد از بررسی تعویض نمایید

  • سلام و خسته نباشید در برد ماشین لباسشویی سویچینگ ولتاژ ۳۰۰ ولت دیسی تا سر یکسو ساز ها میاد ولی در ایسی تغذیه افت داره و ایسی و تمام المان ها رو چک کردم سالمه بنظر شما ایراد از چیه ؟ اپتوکوپلر ندارد .

    پاسخ

    • سلام طبق تجربه ایراد از ایسی سوئیچینگ بوده است. ممنونم ازت

    • سلام مهندس جان
      ممنون از سایت آموزنده و کادبردیتون
      مهندس جان منبع تغذیه رسیوری که داشتم وقتی روشن میشد خازن بزرگ ۴۰۰ ولتی حالت وزوز میکرد ولی دستگاه روشن میشد من خازن رو بایک عدد نو عوض کردم ولی پس از اون رسیور کلا روشن نمیشه . البته من کارم بیشتر تعمیرات انواع لامپ و پرژکتور هست و در مورد تعمیرات برد ناوارد هستم امکانش هست راهنمائی بفرمایید مشکل از کدوم قطعه هست ممنون میشم

    • سلام
      مشکل ممکنه از پل دیود، ترانزیستور یا ماسفت، یا مدار کنترل باشه. همچنین لحیم‌کاری‌ها و اتصالات رو چک کن. بهتره با مولتی‌متر ولتاژ قطعات رو بررسی کنی تا بفهمی مشکل کجاست.

  • سلام ولتاژ من بجای ۱۲ نشون بده ۱۱.۹۶ نشون میده ایا اوکی هست و عادی یا مشکل داره و در آینده خراب میشه و جوابگو گرافیکم هست rx6700xt پاور گرین ۶۵۰ گولد . ولتاژ بجای ۵ باشه ۴.۹۹ نشون میده اطفا بهم خبر بدیپ

    پاسخ

    • سلام این ایرادی نداره به احتمال زیاد ایراد از مولتی متر شما باشه.
      شما خروجی پورت یو اس بی باید دقیقا ۵ باشه. اگه ۱۰ میلی ولت کمتر باشه ایراد آنچنانی نداره .توی تجهیزات حساس پزشکی و لیزر شاید مهم باشه ولی برای کامپیوتر نه.
      موفق باشی پرچمدار عزیز

  • با سلام وعرض پوزش خدمت اساتید،
    بعضی منابع تغذیه یه پتانسیومتر توی خروجی دارن که حدود ۱تا ۲کیلو هست اونو هم بررسی کنید احتمال خرابی داره من دوتا منبع تغذیه رو با تعویض همین قطعه ی دورافتاده تعمیر کردم.
    با تشکر از همه ی دوستان
