وریستور چیست و چگونه از مدارها محافظت میکند
وریستور چیست و چه کاربردی در مدارهای الکترونیکی دارد؟

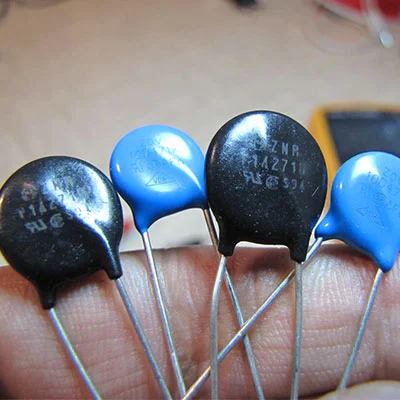

وریستور چیست؟ وریستور یک قطعه الکترونیکی محافظتی است که در مدارها برای جلوگیری از آسیب به تجهیزات حساس در برابر نوسانات ولتاژ استفاده میشود. این قطعه با تغییر مقاومت خود در هنگام افزایش ناگهانی ولتاژ، از مدارهای الکترونیکی محافظت میکند. نصب وریستور به خصوص در تجهیزات حساس میتواند مانع از خرابیهای ناشی از نوسانات برق و ولتاژهای لحظهای شود.
نحوه استفاده از وریستور در مدارها
وریستور چیست؟ یکی از پرکاربردترین قطعات حفاظتی در مدارهای الکترونیکی است که برای محافظت از تجهیزات حساس در برابر نوسانات ولتاژ به کار میرود. این قطعه که از مواد نیمههادی ساخته شده است، قابلیت تغییر مقاومت بهصورت وابسته به ولتاژ را دارد. در ادامه بهطور دقیقتری نحوه استفاده از وریستور در مدارها، نصب صحیح، عملکرد آن در شرایط مختلف، و نکات کلیدی در انتخاب وریستور مناسب را بررسی میکنیم.
1. نصب وریستور در مدار
وریستورها بهطور معمول در نقاط حساس مدار و بهصورت موازی با قطعات اصلی نصب میشوند. این نوع قرارگیری به دلیل واکنش سریع وریستور به تغییرات ولتاژ اهمیت دارد. نصب موازی بدین معناست که وریستور در صورت بروز نوسانات یا افزایش ناگهانی ولتاژ، به سرعت مسیر جریان را تغییر میدهد و اجازه نمیدهد ولتاژ اضافی به قطعات حساس مدار برسد.
مکانهای رایج نصب وریستور:
- در ورودیهای منبع تغذیه برای جلوگیری از ورود نوسانات خارجی.
- در مدارهای کنترلی و پردازشی که از اجزای نیمههادی حساس مانند ترانزیستورها و آیسیها استفاده میکنند.
- در خطوط سیگنال یا اتصالات داده برای حفاظت از سیستمهای مخابراتی و شبکهای.
2. عملکرد وریستور در شرایط نوسانات ولتاژ
وریستور در شرایط عادی مدار، مقاومت بسیار بالایی دارد و اجازه نمیدهد که جریان از طریق آن عبور کند. اما در زمان وقوع نوسان ولتاژ یا پیک ولتاژ (ولتاژهای لحظهای و ناگهانی)، وریستور وارد عمل میشود. نقطه شکست (Breakdown Voltage) که یکی از پارامترهای مهم وریستور است، مشخص میکند که در چه ولتاژی، وریستور باید شروع به کاهش مقاومت کند و ولتاژ اضافی را از مدار خارج نماید.
- قبل از نوسان ولتاژ: وریستور بهعنوان یک مدار باز عمل کرده و مقاومتی بسیار بالا دارد.
- در زمان نوسان ولتاژ: مقاومت وریستور بهسرعت کاهش یافته و مسیر ولتاژ اضافی به سمت وریستور هدایت میشود.
- پس از حذف نوسان: وریستور به حالت عادی خود بازمیگردد و دوباره مقاومت بالایی پیدا میکند.
3. نوع وریستور مناسب برای مدارهای مختلف
انتخاب وریستور مناسب برای مدارهای مختلف به فاکتورهای گوناگونی بستگی دارد که باید بهدقت مورد بررسی قرار گیرند:
ولتاژ شکست (Clamping Voltage): این پارامتر مشخص میکند که وریستور در چه ولتاژی شروع به کاهش مقاومت میکند. ولتاژ شکست باید کمی بالاتر از ولتاژ کاری مدار باشد تا در شرایط عادی عمل نکند، اما در زمان بروز نوسان ولتاژ سریعاً وارد عمل شود.
جریان پیک: این مقدار حداکثر جریانی است که وریستور میتواند در زمان وقوع نوسان ولتاژ از مدار عبور دهد. انتخاب وریستوری که جریان پیک مناسبی دارد، برای جلوگیری از آسیب به قطعات حساس مهم است.
ظرفیت انرژی: وریستور باید قادر باشد انرژی ناشی از نوسانات ولتاژ را بدون آسیبدیدگی تحمل کند. اگر انرژی بیش از حد به وریستور وارد شود و ظرفیت آن پایین باشد، ممکن است خود وریستور نیز دچار آسیب شود.
4. استفاده از وریستور در ترکیب با سایر محافظهای مدار
وریستورها اغلب بهتنهایی در مدار استفاده نمیشوند و بهعنوان بخشی از یک سیستم حفاظت چندمرحلهای در کنار فیوزها، دیودهای زنر یا محافظهای دیگر به کار میروند. این ترکیبها میتوانند حفاظت بهتری در برابر نوسانات ولتاژ فراهم کنند و از قطعات حساس مدار در برابر طیف گستردهای از مشکلات ناشی از ولتاژ محافظت کنند.
5. توجه به دمای کاری و عمر وریستور
یکی دیگر از عوامل مهم در استفاده از وریستور در مدارها، دمای کاری است. وریستورها در دماهای بالاتر ممکن است عملکرد ضعیفتری داشته باشند و سریعتر دچار خرابی شوند. انتخاب وریستورهایی با دمای کاری مناسب برای محیط مدار میتواند به افزایش طول عمر آن کمک کند.
همچنین، وریستورها به دلیل استفاده مکرر در برابر نوسانات ولتاژ ممکن است پس از مدتی کارایی خود را از دست بدهند. بنابراین، بررسی دورهای و جایگزینی وریستورهای کهنه میتواند مانع از خرابیهای ناگهانی در مدار شود.
آموزش تعمیرات برد پکیج:
تبدیل به متخصص با دورههای حضوری و آنلاین پرچم، فرصتی استثنایی برای کسانی که میخواهند به طور حرفهای وارد دنیای تعمیرات شوند
چرا باید از وریستور استفاده بکنیم؟ مزایا و علل ها
حفاظت مؤثر در برابر نوسانات ولتاژ
وریستور چیست؟ وریستورها به دلیل سرعت واکنش بالای خود، یکی از بهترین گزینهها برای حفاظت مدارهای الکترونیکی در برابر نوسانات ولتاژ هستند. این قطعات بهمحض اینکه ولتاژ از سطح تعیینشدهای (ولتاژ شکست) بالاتر برود، به سرعت وارد عمل میشوند و با کاهش مقاومت خود، جریان اضافه را به سمت خود هدایت میکنند. این عمل باعث میشود که ولتاژ اضافی به قطعات حساس مدار نرسد و از خرابی آنها جلوگیری شود. وریستورها به ویژه در برابر نوسانات ناشی از صاعقه، قطع و وصل برق و دیگر تغییرات ناگهانی در ولتاژ بسیار مؤثر عمل میکنند.افزایش عمر تجهیزات الکترونیکی
استفاده از وریستورها در مدارهای الکترونیکی میتواند بهطور چشمگیری عمر مفید تجهیزات را افزایش دهد. نوسانات ولتاژ یکی از عوامل اصلی خرابی قطعات الکترونیکی است. با استفاده از وریستورها، این نوسانات ولتاژ که ممکن است به طور مکرر رخ دهند، به سرعت مدیریت و مهار میشوند. این امر به جلوگیری از استهلاک زودرس قطعات الکترونیکی کمک کرده و موجب افزایش طول عمر دستگاهها و بهبود عملکرد کلی آنها در درازمدت میشود.قابلیت استفاده در مدارهای مختلف
وریستورها به دلیل ویژگیهای منحصر بهفرد خود میتوانند در طیف گستردهای از مدارهای الکترونیکی به کار روند. از جمله کاربردهای رایج وریستورها میتوان به استفاده در منابع تغذیه سوئیچینگ برای جلوگیری از نوسانات ولتاژ، مدارهای کنترلی جهت حفاظت از تراشههای نیمههادی حساس، و تجهیزات مخابراتی برای محافظت از خطوط ارتباطی اشاره کرد. در سیستمهای مخابراتی وریستورها از ورود ولتاژهای خطرناک به خطوط سیگنال و دادهها جلوگیری میکنند که این امر باعث افزایش اطمینان در ارتباطات شبکهای میشود.پایداری در برابر شرایط محیطی نامطلوب
وریستورها علاوه بر حفاظت از نوسانات ولتاژ، در برابر شرایط محیطی نامساعد نیز پایداری بالایی دارند. آنها میتوانند در دماهای بالا و شرایط رطوبتی به خوبی عمل کنند، بدون اینکه عملکردشان کاهش یابد. این ویژگی باعث میشود تا وریستورها گزینه مناسبی برای استفاده در محیطهای صنعتی و یا مناطق با تغییرات شدید دما و رطوبت باشند.محافظت چندگانه و ترکیب با دیگر قطعات حفاظتی
وریستورها میتوانند در کنار دیگر قطعات محافظتی مانند فیوزها و دیودهای زنر بهصورت یک سیستم حفاظتی ترکیبی عمل کنند. این ترکیب چندلایه محافظتی باعث میشود که مدارها در برابر طیف وسیعی از تهدیدات الکتریکی از جمله افزایشهای لحظهای ولتاژ، نوسانات طولانیمدت و حتی شرایط اتصال کوتاه محافظت شوند. این استراتژی حفاظت چندمرحلهای باعث کاهش احتمال خرابیهای شدید در مدار میشود و به افزایش کارایی و پایداری مدارها کمک میکند.انعطافپذیری بالا و سفارشیسازی
یکی از ویژگیهای بارز وریستورها، امکان سفارشیسازی آنها برای استفاده در انواع خاصی از مدارهاست. تولیدکنندگان میتوانند وریستورهایی با ولتاژ شکست، ظرفیت انرژی و جریان پیک متناسب با نیازهای خاص یک مدار طراحی کنند. این انعطافپذیری بالا، وریستورها را به یکی از پرکاربردترین قطعات حفاظتی در طراحیهای الکترونیکی تبدیل کرده است.

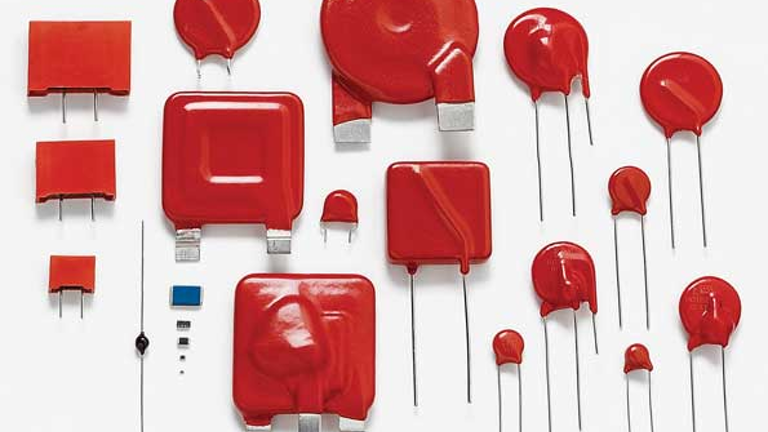

کشف دنیای وریستورها: انواع وریستور
وریستور چیست؟ وریستورها (Varistors) قطعاتی الکترونیکی هستند که بر اساس ساختار و مواد سازندهشان به انواع مختلفی دستهبندی میشوند. هر نوع وریستور برای کاربردهای خاصی مناسب است و ویژگیهای متفاوتی را ارائه میدهد. در ادامه، با انواع رایج وریستورها و کاربردهای هر یک آشنا میشویم.
1. وریستور اکسید فلزی (MOV)
وریستورهای اکسید فلزی (Metal Oxide Varistor) از رایجترین و پرکاربردترین انواع وریستور هستند. این وریستورها از ترکیب اکسید فلزات مختلف مانند اکسید روی ساخته میشوند و به دلیل ساختار مقاوم و پایداری که دارند، بهطور گسترده در بسیاری از دستگاههای الکترونیکی و مدارها استفاده میشوند.
- ویژگیها:
- ولتاژ نامی بالا و مقاومت در برابر شوکهای ولتاژ.
- پاسخ سریع به نوسانات ناگهانی ولتاژ.
- کاربردها:
- حفاظت از مدارهای منبع تغذیه سوئیچینگ (SMPS).
- جلوگیری از خرابی قطعات حساس در دستگاههای خانگی نظیر تلویزیون، یخچال، و سیستمهای صوتی.
- استفاده در خطوط برق AC برای حفاظت از نوسانات ولتاژ شبکه.
- حفاظت از تجهیزات صنعتی مانند کنترلکنندههای موتور و تجهیزات مخابراتی.
2. وریستور سرامیکی
وریستورهای سرامیکی با استفاده از مواد نیمههادی سرامیکی ساخته میشوند و معمولاً در مدارهایی با ولتاژ پایینتر کاربرد دارند. این وریستورها به دلیل ساختار خاص خود، مقاومت کمتری دارند و بیشتر برای کاربردهای دقیقتر و حساستر استفاده میشوند.
- ویژگیها:
- قابلیت کار در ولتاژهای پایین و جریانهای کوچک.
- ابعاد کوچک و قابلنصب در مدارهای فشرده.
- کاربردها:
- استفاده در مدارهای ریزپردازندهها و قطعات دیجیتال برای حفاظت از افزایشهای ناگهانی ولتاژ.
- حفاظت از مدارهای داخلی تجهیزات الکترونیکی مصرفی مانند تلفنهای همراه، لپتاپها، و کامپیوترها.
- محافظت از خطوط سیگنال و داده در تجهیزات شبکه و مخابرات.
3. وریستور سیلیکونی
وریستورهای سیلیکونی (Silicon Varistors) از مواد نیمههادی سیلیکونی ساخته شدهاند و عملکردی مشابه با دیودهای زنر دارند. این وریستورها از دقت بالایی در حفاظت از مدارهای حساس برخوردارند و برای کاربردهایی با نیازهای دقیقتر استفاده میشوند.
- ویژگیها:
- دقت بالا در کنترل ولتاژ.
- پایداری در برابر تغییرات دما.
- کاربردها:
- استفاده در سیستمهای کنترل ولتاژ دقیق در مدارهای مخابراتی.
- حفاظت از مدارهای کنترل صنعتی و سیستمهای اتوماسیون.
- محافظت از سنسورها و تجهیزات حساس پزشکی.
4. وریستور ولتاژ بالا (High Voltage Varistor)
این نوع وریستورها برای کار در ولتاژهای بسیار بالا طراحی شدهاند و بهطور خاص در محیطهای صنعتی و تجاری با نوسانات شدید ولتاژ استفاده میشوند.
- ویژگیها:
- مقاومت بسیار بالا در برابر نوسانات ولتاژ شدید.
- قابلیت تحمل جریانهای زیاد در مدتزمان کوتاه.
- کاربردها:
- حفاظت از شبکههای توزیع برق و پستهای برق صنعتی.
- استفاده در دستگاههای پرقدرت مانند سیستمهای UPS و ژنراتورها.
- حفاظت از تجهیزات بزرگ صنعتی مانند ترانسفورماتورها و موتورها.
5. وریستور جریان بالا (High Surge Varistor)
وریستورهای جریان بالا برای محافظت از مدارهایی طراحی شدهاند که در معرض جریانهای بزرگ و ناگهانی هستند. این وریستورها از ساختار مستحکمی برخوردارند که میتواند نوسانات جریان شدید را بهخوبی کنترل کند.
- ویژگیها:
- تحمل جریانهای پیک بالا.
- مناسب برای نوسانات شدید و مکرر.
- کاربردها:
- حفاظت از سیستمهای برق خودرو و قطعات الکترونیکی خودروها.
- استفاده در خطوط انتقال قدرت برای جلوگیری از خرابی تجهیزات برق.
- محافظت از سیستمهای بزرگ خورشیدی و بادی که در معرض نوسانات ناگهانی ولتاژ قرار دارند.
نکته مهم در انتخاب وریستور
انتخاب وریستور مناسب برای هر مدار بستگی به ولتاژ کاری، جریان پیک و نوع دستگاه دارد. برای حصول اطمینان از عملکرد بهینه، باید وریستوری را انتخاب کنید که توانایی تحمل نوسانات ولتاژ و جریان متناسب با نیاز مدار شما را داشته باشد.
همه چیز درباره تست وریستور: از شناسایی تا تعمیر
وریستور چیست؟ تست وریستور و عیبیابی آن یک فرآیند تخصصی است که به شناسایی خرابیها و ارزیابی عملکرد صحیح این قطعه محافظتی در مدارهای الکترونیکی کمک میکند. وریستورها بهطور معمول برای محافظت مدار در برابر نوسانات ناگهانی ولتاژ به کار میروند. بنابراین، اگر وریستور درست عمل نکند، ممکن است مدار شما در معرض آسیبهای ناشی از افزایش ولتاژ قرار گیرد. در ادامه، مراحل تست وریستور و نحوه تشخیص خرابی آن را بررسی خواهیم کرد.
ابزارهای لازم برای تست وریستور
برای تست وریستور، ابزارهای زیر ضروری هستند:
- مولتیمتر یا T15: برای اندازهگیری مقاومت و ولتاژ و بررسی وضعیت وریستور.
- منبع تغذیه قابل تنظیم: برای اعمال ولتاژ به وریستور و بررسی واکنش آن.
- لحیمگیر: در صورت نیاز به جداسازی وریستور از مدار برای تست دقیقتر.
مراحل تست وریستور
بررسی بصری وریستور:
- ابتدا ظاهر وریستور را بررسی کنید. در صورتی که آثار سوختگی، ترک، یا تغییر شکل در آن مشاهده کردید، به احتمال زیاد وریستور آسیب دیده است و باید تعویض شود.
- اغلب خرابیهای وریستور به دلیل قرار گرفتن در معرض ولتاژهای بالای ناگهانی و مکرر اتفاق میافتد، که منجر به تغییرات فیزیکی قابل مشاهده در وریستور میشود.
تست با مولتیمتر در حالت مقاومت (اهممتر):
- برای تست اولیه، مولتیمتر خود را روی حالت اندازهگیری مقاومت (اهممتر) تنظیم کنید.
- جداسازی وریستور از مدار: وریستور باید از مدار جدا شود تا نتیجه تست دقیق باشد. اگر وریستور در مدار باقی بماند، ممکن است سایر اجزای مدار بر نتیجه تست تأثیر بگذارند.
- اتصال پرابها به پایههای وریستور: پرابهای مولتیمتر را به دو سر وریستور متصل کنید.
- نتایج احتمالی:
- اگر مقاومت تقریباً بینهایت (OL) نمایش داده شد، وریستور سالم است.
- اگر مقاومت صفر یا نزدیک به صفر بود، وریستور خراب شده و باید تعویض شود.
- نکته: وریستورها در شرایط عادی باید مقاومتی بسیار بالا داشته باشند و تنها در برابر ولتاژهای ناگهانی واکنش نشان دهند.
- نتایج احتمالی:
تست عملکرد وریستور در برابر ولتاژ بالا:
- برای تست دقیقتر، میتوانید با استفاده از منبع تغذیه قابل تنظیم، وریستور را در برابر ولتاژهای مختلف بررسی کنید.
- منبع تغذیه را به تدریج افزایش دهید و ولتاژ شکست وریستور (جایی که مقاومت آن به شدت کاهش مییابد) را اندازهگیری کنید.
- نکته مهم: ولتاژ شکست هر وریستور باید با مشخصات فنی آن مطابقت داشته باشد. اگر ولتاژ شکست کمتر از مقدار استاندارد بود، وریستور خراب شده است.
- به محض رسیدن به ولتاژ شکست، وریستور باید مقاومت بسیار کمی نشان دهد و جریان زیادی از آن عبور کند. اگر وریستور همچنان مقاومتی بالا داشت، به معنای خرابی آن است.
تست جریان نشتی:
- در ولتاژهای پایینتر از ولتاژ شکست، وریستور نباید جریانی عبور دهد. با استفاده از منبع تغذیه و یک آمپرمتر، میتوانید جریان نشتی وریستور را بررسی کنید.
- اگر جریان نشتی بالاتر از حد معمول باشد، ممکن است وریستور بهتدریج ضعیف شده و نیاز به تعویض داشته باشد.
تست وریستور در مدار:
- اگر تمایل دارید وریستور را در مدار تست کنید، حتماً دستگاه را خاموش کرده و جریان را قطع کنید.
- سپس با استفاده از مولتیمتر در حالت ولتاژ AC و DC، ولتاژهای عبوری از وریستور را در حالت کاری مدار بررسی کنید. وریستور سالم نباید در حالت عادی ولتاژی عبور دهد مگر اینکه مدار در معرض نوسانات ولتاژ قرار گیرد.
عیبیابی وریستور
در صورت بروز مشکلات در عملکرد مدار، وریستورها به عنوان اولین خط دفاع در برابر نوسانات ولتاژ باید بررسی شوند. خرابی وریستور معمولاً در یکی از دو حالت زیر رخ میدهد:
- وریستور بهصورت دائمی باز شده (مقاومت بینهایت):
- این حالت زمانی رخ میدهد که وریستور بر اثر نوسانات شدید ولتاژ بهطور کامل تخریب شده و دیگر جریان را هدایت نمیکند. در این حالت، وریستور نمیتواند از مدار محافظت کند و باید بلافاصله تعویض شود.
وریستور بهصورت دائمی بسته شده (مقاومت نزدیک به صفر):
- در این حالت، وریستور به دلیل جذب شوکهای مکرر ولتاژ دچار خرابی شده و بهطور مداوم جریان را هدایت میکند. این وضعیت باعث بروز مشکلاتی نظیر گرم شدن بیش از حد مدار و کاهش عمر قطعات دیگر میشود. در چنین شرایطی نیز وریستور باید تعویض گردد.
نکات مهم در عیبیابی وریستور
- همیشه وریستورهای تعویضی را با مشخصات فنی مشابه وریستور اصلی جایگزین کنید تا از عملکرد صحیح مدار اطمینان حاصل شود.
- وریستورهای قدیمیتر ممکن است بهتدریج کارایی خود را از دست دهند؛ بنابراین بررسی دورهای وریستورها در مدارهای حساس توصیه میشود.
- در هنگام تست وریستور، حتماً دستگاه را از برق جدا کنید تا از خطرات احتمالی جلوگیری شود.
با رعایت این نکات و مراحل تست وریستور، میتوانید از سلامت و کارایی این قطعه حیاتی در مدارهای خود مطمئن شوید و از خرابی زودهنگام دستگاههای الکترونیکی جلوگیری کنید.
