روش تست اپتو ترایاک برد پکیج ایران رادیاتورمدل پرلا

ت

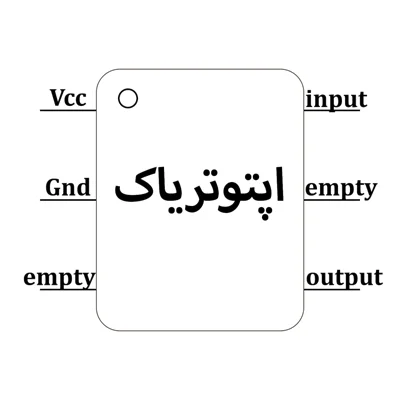

#معرفی پایه های اپتوترایاک

اپتوترایاک شش پایه دارد سه پایه در سمت چپ و سه پایه در سمت راست در اپتو ترایاک پایه های شماره 3 و 5 غیر فعال هستند.

درون اپتو ترایاک  به پایه شماره 4 و 6 یک عدد ترایاک وصل هست که به وسیله LED مادون قرمز که به پایه 1و 2 وصل است تحریک می شود، یک مقاومت 470 اهم داریم که یک سر آن به پایه شماره 1و یک سر آن به vcc متصل است.

پایه شماره 2 مستقیم به یک میکرو یا بخش cpu متصل است که وظیفه آن برای  ارسال فرمان است. این بخش cpu صفر مطلق یا منفی را می فرستد.

#فعال سازی ارتباط بین CPU و جرقه زن

برای فعال کردن اگر ارتباط بین cpu و بخش جرقه زن را قطع کنیم و به صورت دستی صفر یا منفی را اعمال کنیم.

در پایه شماره 6 که فاز یا نول ماست فرقی ندارد چون ولتاژ AC را اعمال می کنیم.

وقتی که فاز  وارد اپتوترایاک می شود سر راه آن ترایاک وجود دارد و نمی گذارد که جریان عبور کند ولی هنگامی که فعال است و نور LED مادون قرمز به ترایاک می تابد دریچه آن باز می شود و جریان ac از پایه شماره 6 به 4 برقرار میشود.

آموزش تعمیر برد پکیج مدل های مختلف به صورت تخصصی

در پایه شماره 4 یک مدار وجود دارد که به اسم مدار جرقه زن که شامل خازن و مقاومت و دیود و حتی سیداک می شود.

یک نکته مهمی وجود دارد که هر زمانی که این تست را انجام دادید شما نباید پایه شماره 2 را مستقیم به منفی وصل کنید چون برای این که مقاومت اش پول آپ شده است.

با یک vcc دائما وقتی که وصل بود و  آن را جدا نکرده، روی پایه های 1و 2 ولتاژ مثبت بود در نتیجه LED مادون قرمز روشن نمیشود در این جا زمانی که میکرو صفر می فرستد یا همان منفی ،منفی روی پایه شماره 2 می افتد و LED روشن می شود در صورتی که پایه شماره 2 همیشه مثبت است.

حالااگر شما به صورت اکسترنال، یک منفی به پایه شماره 2 وارد کنید این منفی که شما می فرستید با آن مثبتی که از سوی میکرو اعمال می شود با هم جریان کشی می کنند در نتیجه احتمال این که میکرو بسوزد زیاد است پس باید مراقب باشید.

هنگامی که می خواهید این تست را انجام بدهید حتما ارتباط بین میکرو و بخش جرقه زن را قطع کنید و منفی را به آن وصل کنید. توجه داشته باشید که زمینی که استفاده می کنید با زمین کار مشترک باشد.
