بالای 50 درصد از ریموت کنترل ها را سه سوته تعمیر کنید

#وظیفه و کارکرد کریستال

در همه ریموت کنترلر ها قطعه ای به نام کریستال وجود دارد که وظیفه تنظیم کردن فرکانس یا ساعت بین فرستنده و گیرنده را برعهده دارد.

فرکانس کاری در فرستنده و گیرنده باید با هم برابر باشند و اگر اینطور نباشد، ریموت کنترلر کار نکند.

#نحوه تشخیص کریستال از روی برد

همان طور که در کلیپ آموزشی مجموعه پرچم مشاهده کردید، کریستال یک قطعه مربعی شکل است که به راحتی می توانیم آن را روی مدار تشخیص دهیم.

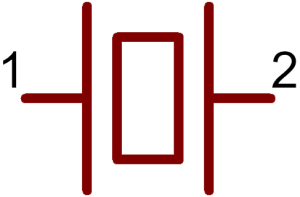

نماد شماتیک کریستال روی برد به شکل یک مستطیل است که یک خط سمت چپ و یک خط سمت راست مستطیل کشیده شده که در تصویر زیر مشاهده می کنید.

آموزش تعمیر برد کولرهای گازی به صورت تخصصی

#علت خرابی کریستال

کریستال ها معمولا به دو علت خراب می شوند، یکی از علت ها ضربه خوردن و علت دیگر اینکه قلعی که لحیم شده است، حالت قلع مردگی به خود گرفته است که دلیل آن این است که کریستال در فرکانس بالایی کار میکند (فرکانسی در حدود 500kHZ).

وقتی کریستال در این فرکانس کار میکند، پایه قلع شده نمی تواند این فرکانس را تحمل کند و در نتیجه قلع مردگی اتفاق می افتد.

فیلم آموزش تعمیر کنترل تلویزیون،کولر گازی و ریموت دزدگیر

#حالا چه طور ریموت کنترل را تعمیر کنیم

ما با یک شئ نوک تیز قاب دور ریموت کنترلر را باز می کنیم.

وقتی قاب را باز کردیم، کریستال (که یک قطعه نارنجی، آبی و یا سیاه رنگ است) را پیدا می کنیم و البته لازم به ذکر است که در بعضی ریموت کنترل ها، دو خازن (یکی سری شده با پایه سمت چپ و یکی سری شده با پایه سمت راست کریستال) نیز همراه کریستال قرار گرفته شده است.

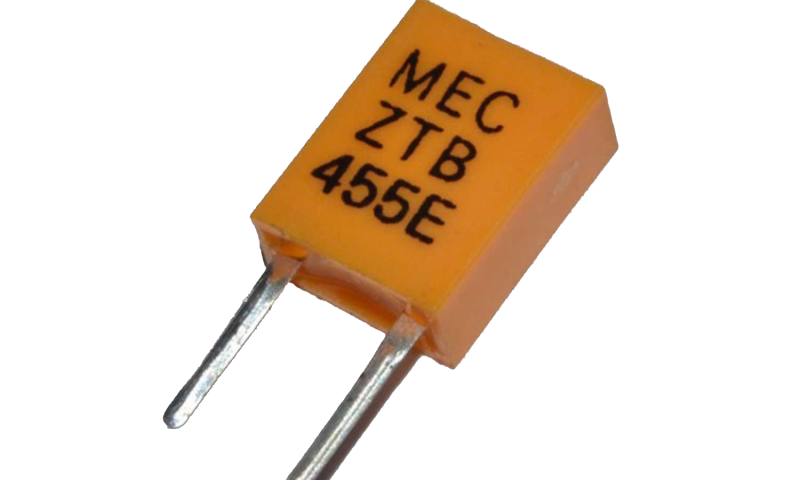

همانطور که در کلیپ مشاهده کردید، روی کریستال ما نوشته شده 455E که این به این معناست که فرکانس تولید شده توسط این کریستال، 455kHZ است و فرکانس کاری کنترل و تلویزیون ها همین قدر است.

لازم به ذکر است برای تعویض این قطعه میتوانید از کریستال های سالم روی برد ها و کنترل های دیگر (البته فرکانس آن دقیقا باید هم اندازه کریستال خراب باشد) نیز استفاده کنیم زیرا طول عمر این قطعه تاثیری روی کارکرد آن ندارد.

ولی عموما این قطعات خراب نمی شوند و معمولا در اثر ضربه محکم پایه لحیم آن قلع مردگی و یا کنده می شود که ما با لحیم کردن پایه های آن می توانیم کنترل را تعمیر کنیم.
