آشنایی با فیوز مقاومتی و سیداک
لیست قابل کلیک مطالب این آموزش
#دو قطعه جدید الکترونیک را بشناسید
با سلام دوستان امروز میخواهیم با دو قطعه جدید الکترونیکی آشنا شویم که بیشتر روی برد پکیج کاربرد دارند و عموما بیشتر از همه خراب میشوند.
#قطعه اول فیوز های مقاومتی
اولین قطعه مورد بحث ما فیوز های مقاومتی نام دارند که همه، آن ها را با فیوز اشتباه میگیرند.
به این نوع از مقاومت ها، مقاومت های (Metal Electrode Leadless Face) MELF نیز میگویند که با استفاده از تکنولوژی Surface Mount Technology یا به اختصار SMT ساخته شده اند و روی برد پکیج تعداد زیادی از این مقاومت ها وجود دارد.

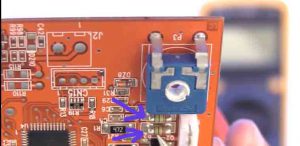

فیوز مقاومتی
# ویژگی اول فیوز مقاومتی
در بین بسیاری از منابع به خاطر شکل ظاهریشان، به مقاومت سیلندری نیز معروف هستند حالا این مقاومت ها چه ویژگی هایی دارند که تا این حد در برد های پکیج استفاده شده اند؟
این مقاومت تعادل گرمایی بالایی دارد که در برد هایی مثل برد پکیج که حساسیت بالایی دارند، این قضیه از اهمیت بالایی برخوردار است چون تعمیر آن برد، برای جان افرادی که با آن ها سروکار دارند بسیار مهم است.
# تعادل گرمایی چیست؟
ما میدانیم وقتی مقاومت داغ میشود باعث تغییر در پارامتر های مورد نظر ما میشود مثلا ما قرار بوده است روی دمای 30 درجه کار کنیم ولی با به هم خوردن مقدار مقاومت شده 34 درجه که این تغییرات دمایی میتواند خیلی خطر آفرین باشد.
این آشفتگی میتواند باعث به وجود آمدن حادثه برای کسانی که نزدیک آن دستگاه هستند مثل سرویس کار، مشتری و خانواده او بشود پس باید توجه زیادی به تعادل گرمایی این برد شود تا از این حوادث پیشگیری شود.
با توجه به این خطرات، این مدل از مقاومت ها که به آن ها سیلندری نیز میگویند که به روش SMT ساخته شده اند ساختاری دارند که باعث میشود که این قطعه تعادل گرمایی بالایی داشته باشد.
#ویژگی دوم فیوز مقاومتی
ما میدانیم که مقاومت ها از اکسید فلز ساخته شده اند و خود اکسید فلز یعنی زنگ زدگی که البته از لحاظ ساختاری نمیتواند در مقابل رطوبت مقاومت کند.
مقاومت های MELF در مقابل رطوبت بسیار مقاومند که برای پکیج های آبگرمکن که همیشه با رطوبت سروکار دارد قطعات بسیار مناسبی هستند.
#قطعه دوم سیداک و وظیفه آن
سیداک
سیداک المانی شبیه به (از لحاظ ظاهری) دیود است که وظیفه آن سرکوب کردن ولتاژ است.
زمانی که ما ولتاژ را به سمت جرقه زن میفرستیم، از طرف جرقه زن نشتی های ولتاژی داریم که برگشت داده و وارد مدار میشوند و باعث سوختن دیگر المان ها میشوند.
در سمت جرقه زن یک مدار ولتاژ بالا (High Voltage) وجود دارد که ولتاژی در حدود 16KV دارد که میتواند مدار را از پا در بیاورد پس در نتیجه سیداک را استفاده میکنند که برگشتی نداشته باشیم.
