سون سگمنت چگونه کار می کند؟

#سون سگمنت چیست؟

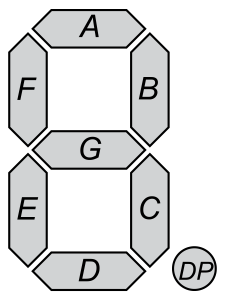

سون سگمنت ها در واقع هفت عدد (البته یک عدد اضافه هم برای کاراکتر نقطه (DP) نیز وجود دارد) LED (Light Emitting Diode) هستند که در کنار هم قرار گرفته اند.
ما توسط دستور خاموش و روشن کردن هر کدام از این ال ای دی ها می توانیم عدد و حروف مورد نظر را بنویسیم.
به عنوان مثال می توان عدد صفر تا 9 و یا حرف P-C-F و … را هر بار روی سون سگمنت تکی نوشت (سون سگمنت تکی و دوبل ،3و 4 دیجیت هم وجود دارد) نوشت. برای این کار ال ای دی های مورد نظر را روشن و بقیه را خاموش می کنیم درنتیجه عدد یا حروف ما نمایش داده می شود.
#کارکرد سون سگمنت
اگر ما بخواهیم یک لامپ را خاموش کنیم کافی است که فقط فاز و یا نول آن را قطع کنیم تا لامپ خاموش شود و نیاز نیست که هر دو سیم را قطع کنیم.
این قضیه برای LED ها هم صدق می کند یعنی می توانیم با یک پایه ثابت و قطع و وصل کردن پایه دیگر، LED را خاموش و روشن کنیم.
اگر همه ی پایه های آند LED ها را به هم و سپس به مثبت وصل کنیم، می توانیم به هر کدام از پایه های منفی به صورت جداگانه فرمان بدهیم و هرکدام را که به منفی وصل کردیم، روشن شود.

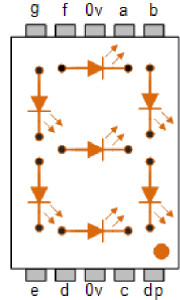

نحوه قرار گیری LED ها در سون سگمنت
#سون سگمنت آند و کاتد مشترک
هر LED دو پایه دارد در سون سگمنت ما 7 LED به کار رفته است پس باید 14 تا پایه خروجی داشته باشیم ولی برای راحتی و هزینه کمتر در هنگام ساخت تمام پایه های کاتد(منفی) را به هم وصل می کنند در نهایت یک پایه به نام پایه مشترک به وجود می آید. 7 پایه آند نیز هر کدام بصورت جداگانه در دسترس قرار می گیرند.
سون سگمنت ها بصورت کاتد مشترک و آند مشترک ساخته می شوند که طبق نیاز می توان از هرکدام استفاده کرد. پس 8 پایه به وجود می آید یکی مشترک و 7 تای دیگر غیر مشترک و یک پایه دیگر مخصوص کارکتر نقطه می باشد.
اگر سون سگمنت را مشاهده کنید متوجه می شوید که دوتا پایه مشترک دارند تعجب نکنید این کار برای راحتی انجام می شود ولی دوتا پایه همیشه یا منفی هستند یا مثبت .
سون سگمنت آند مشترک
سون سگمنتی که همه ی آند های (مثبت) آن مشترک باشد، آند مشترک گفته می شود.
سون سگمنت آند مشترک
سون سگمنتی که تمام پایه های کاتد(منفی) آن مشترک باشد، کاتد مشترک می گویند.
