نحوه شناسایی قطعات روی برد از روی حروف

سفر به دنیای قطعات: نحوه شناسایی از روی حروف

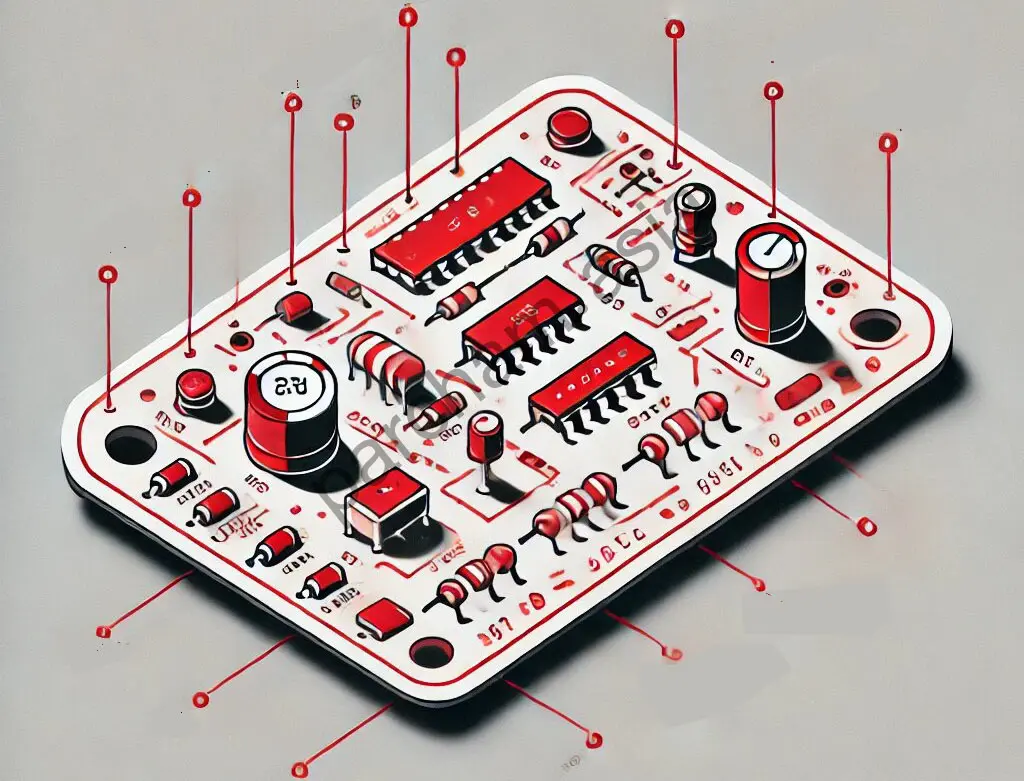

شناسایی قطعات روی برد از روی حروف: در دنیای الکترونیک، بردهای مدار چاپی (PCB) پر از قطعات مختلفی هستند که هر کدام نقش حیاتی در عملکرد دستگاه دارند. اما اگر به این بردها نگاه کنید، شاید با علامتها و حروفی مواجه شوید که به نظر پیچیده میآیند. در واقع، هر یک از این حروف و نمادها نمایانگر قطعهای خاص است که به شما کمک میکند تا بهراحتی قطعات مختلف را شناسایی کنید. از ترانزیستورها تا مقاومتها، دانستن این کدها و علائم مخفف میتواند کار تعمیر و عیبیابی بردهای الکترونیکی را بسیار سادهتر کند. در این مقاله، با نحوه شناسایی قطعات روی برد از روی این حروف و کدها آشنا میشوید و میآموزید که چگونه از این دانش برای تشخیص و تعمیر بهتر بردهای الکترونیکی استفاده کنید.
نحوه شناسایی قطعات روی برد از روی حروف
ردیف | نام قطعه | علامت اختصاری |
---|---|---|
1 | ترانزیستور | Q |
2 | دیود | D |
3 | ابتوکوپلر | OK |
4 | کلید ها | S |
5 | مقاومت | R |
6 | IC | U |
7 | سلف | L |
8 | وریستور | VR/R |
9 | پتانسیومتر | P |
10 | فیوز | F |
11 | خازن | C |
12 | بازر(بیزر) | B |
13 | کریستال | CRT |
14 | جامپر | J |
15 | رله | K |
16 | ترانسفورماتور | T |
17 | ترانسفورماتور قدرت | T |
18 | دیود زنر | DZ |
19 | دیود LED | LED |
20 | خازن الکترولیتی | CE |
21 | خازن سرامیکی | CS |
22 | رگولاتور ولتاژ | VR |
23 | سنسور دما | TS |
24 | سنسور فشار | PS |
25 | سنسور نور | LS |
26 | درایور | DR |
27 | مدول ارتباط بیسیم | RF |
28 | رله حالت جامد | SSR |
29 | مبدل آنالوگ به دیجیتال | ADC |
30 | مبدل دیجیتال به آنالوگ | DAC |
31 | میکروکنترلر | MCU |
32 | پردازنده | CPU |
33 | کارت شبکه | NIC |
34 | میکروچیپ | IC |
با استفاده از حروف چاپ شده روی برد میتوانید نام المان ها را خیلی راحت تسخیص دهید
چرا شناسایی قطعات روی برد از روی حروف مهم است؟
تصور کنید یک برد الکترونیکی معیوب در دست دارید و باید قطعهای را که مشکل ایجاد کرده، شناسایی کنید. بدون داشتن دانش دربارهی علائم و حروف روی برد، این کار میتواند وقتگیر و گیجکننده باشد. اما وقتی بتوانید بهسرعت از روی حروف مخفف قطعات را شناسایی کنید، روند عیبیابی و تعمیر به طرز چشمگیری سریعتر و آسانتر خواهد شد.
شناسایی قطعات روی برد از روی حروف به شما این امکان را میدهد که بدون نیاز به دانش تخصصی پیچیده، قطعات مختلف مانند مقاومتها، ترانزیستورها، دیودها و سایر اجزا را بهسادگی تشخیص دهید. این اطلاعات برای تعمیرکاران و مهندسان حیاتی است، زیرا زمان تشخیص مشکل را کاهش داده و دقت کار را افزایش میدهد. حتی اگر شما یک کارآموز یا علاقهمند به الکترونیک باشید، دانستن این حروف به شما کمک میکند تا بهراحتی با بردهای پیچیده روبرو شوید و بهجای سردرگمی، با اطمینان کار کنید.
این مهارت همچنین برای بهبود کارکرد دستگاهها و حفظ طول عمر قطعات ضروری است. با تسلط بر شناسایی قطعات روی برد از روی حروف، نهتنها میتوانید هزینههای تعمیرات را کاهش دهید، بلکه کیفیت و دقت در کار خود را افزایش داده و به یک حرفهای واقعی در زمینه الکترونیک تبدیل خواهید شد.
مزایای شناسایی قطعات از روی حروف
1. تسریع در فرآیند عیبیابی و تعمیرات:
یکی از بزرگترین مزایای شناسایی قطعات روی برد از روی حروف، سرعت بخشیدن به روند عیبیابی است. وقتی بهسادگی بتوانید با نگاه کردن به حروف مختصر قطعهای را شناسایی کنید، نیازی به زمان طولانی برای بررسی و تحقیق نخواهید داشت. این موضوع به ویژه در مواردی که با دستگاههای پیچیده سر و کار دارید، حیاتی است.
2. دقت بالاتر در تشخیص قطعات:
استفاده از حروف و نمادهای مشخص برای هر قطعه، دقت شما را در تشخیص و انتخاب قطعات درست افزایش میدهد. هر حرف یک کد جهانی است که نشاندهنده نوع قطعه و کاربرد آن در مدار است. این سیستم شناسایی باعث میشود که حتی در پیچیدهترین مدارها نیز بتوانید بدون اشتباه به قطعات مورد نظر دست پیدا کنید.
3. بهبود کارایی و کیفیت تعمیرات:
وقتی قطعات را به درستی شناسایی کنید، نه تنها در زمان تعمیرات سرعت بیشتری خواهید داشت، بلکه کیفیت کار شما نیز بالا میرود. قطعهای که بهطور دقیق شناسایی شده است، به درستی جایگزین یا تعمیر میشود، که این امر موجب افزایش طول عمر دستگاه و بهبود عملکرد آن خواهد شد.
4. کاهش هزینهها و زمان:
شناخت قطعات از روی حروف میتواند باعث کاهش هزینههای اضافی در خرید قطعات اشتباه یا تعمیرات ناموفق شود. همچنین، این مهارت به شما کمک میکند که در کوتاهترین زمان ممکن مشکل دستگاه را حل کرده و از نیاز به صرف زمان و منابع بیشتر جلوگیری کنید.
5. تسلط بر تعمیرات پیشرفته:
اگر قصد دارید به یک تعمیرکار حرفهای در حوزه بردهای الکترونیکی تبدیل شوید، شناسایی قطعات روی برد از روی حروف یکی از مهارتهای پایهای و مهم است. این دانش به شما امکان میدهد تا با مدارهای پیچیدهتر و تعمیرات تخصصیتری روبرو شوید و در هر شرایطی آماده عیبیابی و تعمیر باشید.
فهرست رایجترین حروف و نمادهای قطعات الکترونیکی
R – مقاومت (Resistor):
مقاومت برای محدود کردن جریان الکتریکی در مدارها استفاده میشود. یکی از قطعات اساسی که در همه مدارهای الکترونیکی وجود دارد.C – خازن (Capacitor):
خازن انرژی الکتریکی را ذخیره کرده و در زمانهای مناسب آن را آزاد میکند. این قطعه برای تنظیم ولتاژ و حذف نویزها کاربرد دارد.Q – ترانزیستور (Transistor):
ترانزیستور بهعنوان تقویتکننده سیگنال یا سوئیچ الکترونیکی استفاده میشود و یکی از قطعات اصلی در ساختار مدارهای دیجیتال و آنالوگ است.D – دیود (Diode):
دیود جریان الکتریکی را تنها در یک جهت هدایت میکند و در محافظت از مدار در برابر ولتاژ معکوس نقش مهمی ایفا میکند.L – سلف (Inductor):
سلف با ذخیره انرژی به صورت میدان مغناطیسی، در مدارهای فرکانس بالا برای تنظیم جریان استفاده میشود.F – فیوز (Fuse):
فیوز برای محافظت از مدار در برابر جریانهای بالا استفاده میشود. با افزایش بیش از حد جریان، فیوز قطع میشود تا از آسیب دیدن مدار جلوگیری کند.U – آیسی (Integrated Circuit):
آیسی یا مدار مجتمع، مجموعهای از قطعات الکترونیکی (مانند ترانزیستورها و مقاومتها) است که در یک تراشه کوچک قرار دارد و عملکردهای پیچیدهای را در مدار انجام میدهد.K – رله (Relay):
رله یک سوئیچ الکترومکانیکی است که با استفاده از یک سیگنال کوچک، جریانهای بزرگتر را کنترل میکند.T – ترانسفورماتور (Transformer):
ترانسفورماتور برای تغییر سطح ولتاژ در مدارهای الکتریکی استفاده میشود. معمولاً در منابع تغذیه و تبدیل ولتاژها کاربرد دارد.
پرچم: راهی به دنیای تعمیرات الکترونیکی
به پرچم خوش آمدید! ما یک پلتفرم تخصصی در زمینه آموزش تعمیر بردهای الکترونیکی و آموزش تعمیر برد لوازم خانگی هستیم. هدف ما ارائه بهترین دورههای آموزشی برای علاقهمندان و حرفهایها در صنعت تعمیرات است. با برگزاری دورههای حضوری و آنلاین، ما به شما کمک میکنیم تا مهارتهای لازم برای تعمیر و عیبیابی تجهیزات الکترونیکی را بهدست آورید.
از جمله خدمات ما، میتوان به دورههای مقدماتی و پیشرفته مختلف اشاره کرد. با تیم مجرب ما، شما میتوانید به دانش و تجربه لازم برای ورود به این حوزه دست یابید.
دوره نقره ای
دوره نقره ایی آموزش تعمیر برد، اولین قدم به سوی حرفهای شدن در دنیای الکترونیک است. با دوره نقرهای پرچم، به دنیای شگفتانگیز تعمیر بردهای الکترونیکی وارد شوید
آموزش تعمیر برد پکیج 0 تا 100 عملی
آموزش تعمیر برد پکیج مدل های مختلف به صورت تخصصی ما، فرصتی بینظیر برای یادگیری و ارتقای مهارتهای شما در این زمینه به صورت کاملاً عملی و تخصصی است
آموزش تعمیر برد ماشین لباسشویی به صورت تخصصی
آموزش تخصصی تعمیر برد ماشین لباسشویی ویژه بازار کار. با این آموزش خیلی راحت میتوانید انوع مختلف برد ماشین لباس شوی را تعمیر کنید وکلی درآمد داشته باشید.
مطالب زیر را حتما مطالعه کنید
48 دیدگاه
به گفتگوی ما بپیوندید و دیدگاه خود را با ما در میان بگذارید.
سلام وقتتون ب خیر و واقعا خسته نباشید خیلی من استفاده کردم از آموزشهاتون . خواستم بگم پک آموزشی صفر تا صد شناخت تست و تعمیر بورد هست یا نه حالا یا سی دی باشه یا کتاب ؟
سلام بله کتاب و دوره های پرچم موجود هست
سلام . منظور از حرف c جلو سوکت دوتایی در امپیلی چیست و چرا ورودی (input) دارای سوکت سه تایی است البته ببخشید چون من ظاهرا خیلی اماتورم
سلام
حرف “C” در سوکت دوتایی: به معنای “Common” است و معمولاً برای اتصال زمین یا منبع مشترک استفاده میشود.
سوکت سهتایی ورودی (Input): شامل سه پایه است:
پایه مثبت (Positive): سیگنال ورودی مثبت.
پایه منفی (Negative): معمولاً به زمین متصل است.
پایه مشترک (Common): به عنوان زمین یا پایه مشترک عمل میکند.
سلام من اداپتور لپ تاپم سریع سریع پل دیود رو میسوزونه مشکلش از کجا میتونه باشه؟
احتمال زیاد مشکل از اتصال کوتاه در بخشهای دیگر مدار یا خرابی خازنهای صافی است. این موارد میتوانند فشار اضافی روی پل دیود ایجاد کنند و باعث سوختن سریع آن شوند.
سلام مهندس روی برد رادیو صوتی همراه شاخه که اسمش and برا وصل کردن سیم آنتن رادیو همراه هست؟
سلام بله
سلام مهندس، تشکر بابت آموزشها و وقتی که برای ما میذارید .
یک سوال داشتم.
TU روی برد نشانه چه قطعهای هست .
درود علامت “TU” روی بردهای الکترونیکی معمولاً به قطعهای به نام ترمیستور (Thermistor) اشاره دارد.
درود مهندس جان حروف اختصاری LP در مدار الکترونیکی مخفف کدوم قطعه هست؟
سپاسگزارم از شما
سلام
اختصار LP در مدارهای الکترونیکی معمولاً مخفف عبارت Low Pass است که به فیلتر پایینگذر (Low Pass Filter) اشاره دارد. این نوع فیلترها سیگنالهای فرکانس بالا را کاهش میدهند و فقط سیگنالهای فرکانس پایینتر را عبور میدهند. همچنین، در بعضی موارد ممکن است LP به معنای Linear Potentiometer (پتانسیومتر خطی) باشد که برای تنظیم ولتاژ یا جریان در مدارها استفاده میشود.
سلام و عرض ارادت و احترام
سپاسگزارم از لطف و توجه شما که خیلی روشن و واضح خیلی سریع راهنمایی فرمودید
واقعاً سایتی بغایت مفید و کارآمد هست
زحمات شما مشکل بنده وخیلی ها رو حل کرد
سپاس و درود بنده رو پذیرا باشید
سپاس از شما
سلام و عرض ارادت
ضمن تشکر از ویدیو های مفید و کارآمد توسایت
در صورت امکان بفرمایید حرفFBوBcوFوĹ تو مدار مانیتورهای قدیمی نماد چه قطعهای هست
ضمن اینکه این قطعه بکار رفته تقریباً تو همه بردها یک شکل هست فقط تو هر مداری با یه حرف معرفی شده
شکل ظاهر قطعه دقیقآ مثل دیود شاتکی هستش بدون هیچ علامت یا نوشته
پیشاپیش از راهنمایی شما سپاسگزارم
FB (Ferrite Bead): مهره فریت، قطعهای است که برای فیلتر کردن نویزهای فرکانس بالا در مسیرهای تغذیه و سیگنالها استفاده میشود. این قطعه به عنوان یک فیلتر برای جلوگیری از تداخل الکترومغناطیسی (EMI) عمل میکند.
Bc: این نماد معمولاً در مدارهای قدیمی به بلوک خازن (Capacitor Block) اشاره دارد. این قطعه ممکن است یک مجموعهای از خازنها باشد که با هم ترکیب شدهاند تا یک عملکرد خاص را در مدار انجام دهند.
F (Fuse): فیوز، قطعهای است که مدار را در برابر جریانهای اضافی محافظت میکند. اگر جریان بیش از حد از مدار عبور کند، فیوز میسوزد و مدار را قطع میکند تا از آسیب دیدن سایر قطعات جلوگیری کند.
Ĺ: این نماد معمولاً نشاندهنده سلف (Inductor) است. سلف قطعهای است که انرژی الکتریکی را به صورت میدان مغناطیسی ذخیره میکند و معمولاً در مدارهای فیلتر و تنظیم فرکانس به کار میرود.
باسلام وخسته نباشید VR مگر نشانه پتاسیومتر بر روی بردها نیست؟
درود در بعضی طراحی ها VR پتانسیومتر هم هست بشرطی که 3 پایه داشته باشه که m0 m1 وm2 هست در صورتی که 2 پایه باشه ویرستور هست قطعا
بله قطعه ایی که VR نوشته و دوپایه هست وریستور میباشد
سلام مهندس
V_CON مخفف چیه
مخفف V_CON یا VCON در بردهای الکترونیکی معمولاً به معنای Voltage Control یا کنترل ولتاژ است
سلام ،خسته نباشید . بسیار ممنونم بازت اموزش هایی که قرار میدین . یه قطعه هست که شبیه دیود a7 smd هست ولی کنارش زده sa . نمیدونین ممکنه چه قطعه ای باشه؟ خاصیت خازنی و سلفی و دیودی هم نداره
سلام جناب مهندس وقتتون بخیر
میخواستم بدونمQPروی بردمنظورچه قطعه ایه؟
خودقطعه شکل ترانزیستوsmdهستAHkFهم شمارشه درمسیر20ولت تغذیه تیونررسیورقرارداره ممنون میشم بفرماییدچیه.
معنیHe روی برد یخچال دوو که یک سیم هم بهش با فیوز وصله چیه
با سلام و احترام
ممنونم از راهنمایی هاتون
میخواستم بدونم اگر قطعه ای که سوخته شده و اصلا نمیدونیم چه قطعه ای بوده و شماره اون چی هست بایستی چکار کنیم؟
سلام جناب مهندس خدا قوت .
بنده تقریبا تمام ویدئوهای جنابعالی را از طریق اینستاگرام دنبال میگردم اما متاسفانه از زمان فیلتر همه برنامه ها از دست رفت . واقعا حیف شد آموزش روان ، اخلاق خوب ، احترام به هنرجو و … با احترام : حسینی
زیر سایه پرودگار همیشه پر انرزی وشاد باشی مهندس عالی پرچمت همیشه سرافراز
سلام وقت بخیر مهندس تیموری هستم آقا خدا خیرت بده من همه آموزش های شمار میبینم وخیلی ممنون وسپاگذارم که انقد وقت میزارین خدا یار نگهدارت باشه
سلام خیلی ازتون ممنونم مهندس جان. انشالله همیشه پرچم ت بالا باشه
سلام و ممنون از اطلاعات
“U” برای رگلاتورها هم استفاده میشه؟
شکل و شمایل شبیه ترانزیستورهای BJT است.
خیلی کم استفاده میشه
سلام وقت بخیر.خوب بود من یک عدد خازن رو نمیدونستم و با این ویدیو برام روشن شد. متشکرم.
سلام خیلی ممنون موفق و سربلند باشید
با سلام ودرود
سوالی داشتم خدمت جنابعالی واین که اگر قطعه ای روی برد به طور کل نابود شده باشد وبا توجه به توضیحاتی که دادید مشخص شد مثلا قطعه مقاومت است چه راهی است که بتوان فهمید چه نوع مقاومت یا چه نوع خازن با چه ظرفیتی است؟؟؟
در این باره در پیچ اینستاگرام کلی موزش قرار دادیم
https://www.instagram.com/mehdisb1
بسیار عالی مهندس
بی نهایت از شما سپاسگزاریم
سلام
و تشکر
خیلی ازت ممنونم انشالله که همیشه پرچم تون بالا باشه
سلام خدا شاهده از وقتی با پیج شما آشنا شدم احساس میکنم خیلی به زندگی امیدوارشدم،رفتم اکثر وسایل کار رو خریدم و روی برد هایی که به دردم نمیخوره کار میکنم، خیلی دوستدارم توی دوره های نقره ای شرکت کنم وحتما شرکت میکنم ،دم همه شما مخصوصا مهدی آقای عزیز گرم،،، ?????
سلام
انشالله در تمام مراحل زندگی موفق باشید
براتون بهترین ها رو آرزو داریم
درود بر شما مهندس عزیز، آقا خیلی سپاسگزاریم??
خیلی ممنون دوست عزیز
Fs چه قطعه ای میشه؟؟؟
فیوز میتونه باشه
سلام خدا خیرتان که با اینکارتان باعث افزایش سطح آگاهی هموطنان میشید بسیار ممنونم
خیلی ممنون ازشما دوست عزیز
ممنون ازشما که بی منت آموزش میدید
