آموزش تعمیر منبع تغذیه غیر ایزوله خطی

#ولتاژگیری

روش ولتاژ گیری و تعمیر منابع تغذیه خطی در مدل غیر ایزوله.  همان طور که در تصویر میبینید این یک منبع تغذیه پر کاربرد هست مخصوصا در لوازم خانگی و لوازمی که ارزش برقی آنها پایین است یعنی وسیله ای که نیاز به جریان و منبع تغذیه خاصی ندارد ولی به هر حال به منبع تغذیه نیاز دارد.

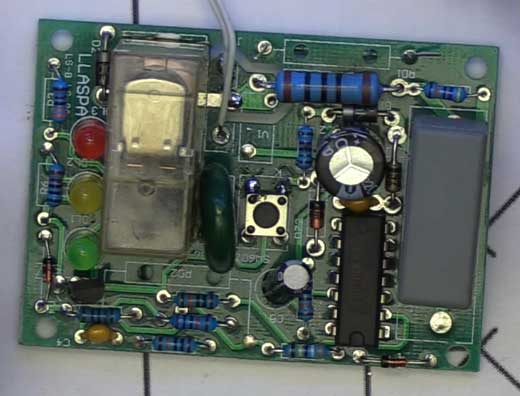

برد اتومات پمپ آب

#تعریف منبع تغذیه ایزوله و خازنی

 که بعضی از طراحان از منبع تغذیه خطی استفاده می کنند که مدل ترانسی آن وجود دارد  خیلی از برد ها منابع تغذیه خطی را داریم ولی این منابع تغذیه منابع خطی ترانسی یا ایزوله هستند چون برق شهر با کمک ترانس به مدار انتقال داده می شود. ولی یک مدل دیگر که به آن منبع تغذیه خازنی هم گفته می شود منبع تغذیه خازنی منبع تغذیه ای است که ولتاژ مستقیم با تقسیم مقاومتی  و یک عدد خازن پلی استر ولتاژ مورد نظر ساخته می شود .

#روش کار کردن مدار

اولین کار شما باید رنج دستگاه مولتی متر را روی AC قرار بدهید، حالا منبع تغذیه شما یک فیوز دارد که باید  با تست اتصال کوتاه آن را تست کنیم و برد ما یک عدد وریستور دارد دو تا مقاومت داریم که از روش تقسیم مقاومتی یا تقسیم ولتاژ استفاده میشود مقاومت های ما R1 و R2 هستند که R1 صد اهم ازمدل 1 وات چون بیشتر جریان روی R1 تلف میشود پس باید وات R1 رابیشتر قرار دهیم مقاومت R2 هم 470 کیلو اهم نیم وات است که تفاوت زیادی با R1 دارد خوب حالا چه اتفاقی می افتد.

ما در تقسیم ولتاژ گفتیم مقاومتی که بیشتر باشد سهم بیشتری از ولتاژ را دارد شما ببینید که R1 صد اهم است ولی R2 چهار صد و هفتاد هزار اهم است ببینید چند هزار اهم از آن بیشتر است. پس در نتیجه ولتاژ 220 ولت ورودی ما روی مقاومت R2 می افتد وقتی ما ولتاژ دو سر خازن پلی استری را بگیریم که 400 ولتی است باید ولتاژ 220 یا همان ولتاژ ورودی که ما به اون دادیم را به ما بدهد.

خازن پلی استر

#پل دیود و وظیفه آن

 اینجا یک پل دیودی داریم که هم می تواند نیم موج باشد یعنی دو تا دیود داشته باشیم هم میتواند چهار تا دیود داشته باشیم فرقی ندارد در جارو برقی ازهمین روش استفاده می شود وظیفه آن یکسو سازی ولتاژ است. ببینید دوستان ما چند نوع پل دیودی داریم که این یکی از آنهاست.

پل دیود

#وظیفه خازن الکترولیتی در منبع تغذیه خطی

پس از این که از پل دیودی گذشت و یکسو سازی شد در نتیجه با یک عدد خازن صاف می شود این خازن باید حتما یک خازن الکترولیتی باشد این منبع تغذیه که در تصویراول هم مشاهده کردید یک منبع تغذیه 16 ولتی است. پس ولتاژی که بعد از خازن میاد باید 16 ولت باشد اگر دیدید که ولتاژ زیاده مثلا باید 16 باشد و خازن ترکیده بود مطمئن باشید که دیود زنر خراب است .

خازن الکترولیتی

#دیود زنر و وظیفه آن

در نسل جدید این منابع تغذیه غیر ایزوله از یک دیود زنر استفاده کردند و دیگر از رگولاتور استفاده نکردند  دیود زنر وظیفه اش این است که آن ولتاژی که مد نظر ماست را که مثلا 16 ولت است را سوئیچ کند خوب حالا شما یک ولتاژگیری انجام می دهید از دو سر خازن الکترولیتی که باید 16 ولت DC را به ما بدهد اگر 16 ولت را به شما داد پس این بخش هم سالم است و دیگر کل مدار شما سالم است.

اگر 16 ولت را نداد منبع تغذیه ما مشکل دارد یا دیود زنر ما خراب است یا پل دیودی خراب است. خوب حالا اگر شما در دو سر خازن پلی استری ولتاژ نداشتید  مطمئن باشید که مقاومت صد اهمی خراب است چون معمولا از همه بیشتر خراب می شود. برای همین است که از وات بالاتری استفاده می کنند.

دیود زنر

#روش تست منبع تغذیه خطی

 حالا می رویم برای تست  خوب اولین کاری که ما انجام می دهیم می آییم ولتاژ AC ورودی را به مدار می دهیم. دوستان ما در اینجا داریم از لامپ تست استفاده می کنیم . حالا دستگاه مولتی متر را روی ولتاژ AC تنظیم می کنیم و شروع به اندازه گیری میکنیم.

اول باید اندازه مقاومتی که واتش پایین است را بگیریم. همان طور که در فیلم مشاهده میکنید میبینید که همه ولتاژ روی R1 افتاده است درصورتی که ما از قبل گفتیم که ولتاژ R1 ما در حد 1 یا 2 ولت است و تمام ولتاژ ما روی R2 می افتاد که به خازن برسد که در نهایت جریان کشی ما انجام شود. اگر ولتاژ 220 روی R1 ما بیافتد کار ما خراب می شود که در هنگام اندازه گیری مشخص شد که ولتاژما بر عکس شده یعنی ولتاژ 220 ولت روی مقاومت R1 افتاده و درجه حرارت مقاومت R1 بالا رفته و سوخته حالا اگر هم روی برد را نگاه کنید کاملا مشخص است که مقاومت R1 ما سوخته است.

حالا ما باید مقاومت سوخته را از مدار خارج کنیم بعد از خارج کردن مقاومت، مقاومت جایگزین را روی برد نصب میکنیم ببینید مقاومتی که الان ما می خواهیم جایگزین کنیم 200 اهم است در صورتی که مقاومت اصلی ما 100 اهم است. حالا کاری که ما باید انجام بدهیم این است  که دو تا مقاومت 200 اهم را با هم موازی کنیم و به برد وصل کنیم.

ببینید دوستان موقع لحیم کاری مقاومت جایی که مقاومت ها به هم وصل شده اند را هم لحیم کنید که مبادا مقاومت آن پائین بیاد.  بعد از این کار دوباره می رویم برای تست دوباره برد حالا ولتاژ ورودی را به آن اعمال می کنیم. خوب همان طور که در فیلم مشاهده کردید برد ما درست شده و LED های آن روشن شده است و به خوبی عمل می کند.
