تحلیل پمپ تخلیه برد ماشین لباسشویی

با سلام خدمت دوستان عزیز امروز میخواهیم ایراداتی که در پمپ های تخلیه (هم معمولی و هم اینورتری) ماشین لباسشویی پیش میاید را با هم بررسی کنیم.

#تفاوت روش تخلیه برد های معمولی با اینورتری

روش تخلیه برد اینورتر به صورت رله ای است و روش تخلیه بردهای معمولی مثل برد اسنوا به صورت ترایاک است ولی در کل مدار این بردها با هم هیچ فرقی ندارند و باهم یکسان هستند و صرفاََ روش درایور کردن آن ها متفاوت است.

#روش کار کردن مدار پمپ تخلیه برد ماشین لباسشویی

میکرو همیشه یا صفر منطقی و یا یک منطقی در خروجی خود قرار میدهد که یک منطقی می شود 5 ولت و صفر منطقی میشود زمین(صفر).

خروجی CPU ما 5 ولت (یک منطقی) هست که با یک مقاومت 1K و یا 4.7k پول-آپ (pull-up) و یا پول-دون (pull-down) شده (بستگی به نوع میکرو و ساختار آن دارد) و بعد از گذشتن از مقاومت، به بلوک تقویت کننده وارد می شود.

این تقویت کننده میتواند یک (دارلینگتون) ULN ،KID و یا حتی یک ترانزیستور باشد.

چیزی حدود 3 تا 5 ولت ورودی تقویت کننده و در خروجی آن 12 ولت داریم (این قضیه فقط برای تقویت سیگنال خروجی میکرو هست) با توجه به سازنده و مدل آن دستگاه، وارد یک ترایاک یا یک رله میشود (که البته به این بخش، درایور بخش تخلیه نیز میگویند) که ما در ادامه هر دو حالت را با هم بررسی میکنیم.

آموزش تعمیر برد ماشین لباسشویی به صورت تخصصی

نکته: در هر دو حالت، نول پمپ ما مشترک است.

#درایو از طریق رله

اگر مدار ما با رله کنترل میشد، بعد از بخش تقویت کننده وارد بوبین رله میشویم و به آن فرمان میدهیم.

پایه فرمان مثبت است و پایه دیگر رله به زمین متصل است.

در قسمت سوئیچ رله، یک پایه به فاز و پایه دیگر به پمپ ما متصل است که با تحریک بوبین رله ما، فاز به پمپ متصل میشود.

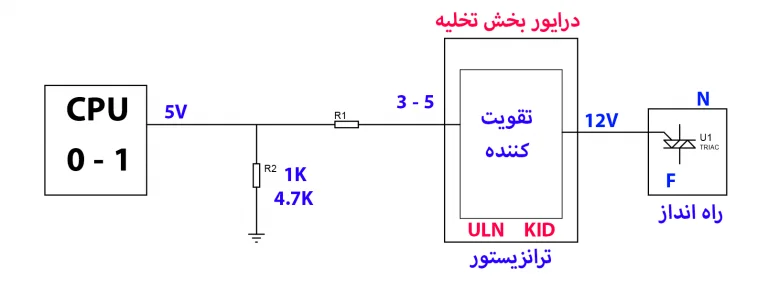

#درایو از طریق ترایاک

اگر مدار ما با ترایاک کنترل میشد، بعد از بخش تقویت کننده وارد گیت ترایاک میشویم و به آن فرمان میدهیم.

اگر میکرو، یک منطقی را به گیت ارسال کند، ترمینال یک ترایاک که به فاز وصل هست را به ترمینال دو که به پمپ ما وصل شده، متصل میکند.

ناگفته نماند که درون بلوک راه انداز ترایاکی، یک مقاومت هم به گیت ترایاک وصل شده است که به آن مقاومت راه انداز نیز می گویند و اگر که این مقاومت خراب شود، مدار راه انداز هم خراب می شود.

به طور کلی زمانی که به ما میگویند که پمپ تخلیه آب مشکل دارد، یا بخش درایور یا بخش راه انداز ما است که خراب شده است و فرقی نمیکند که ماشین لباسشویی ما چه مدل و برندی است.

آموزش تعمیر برد پکیج مدل های مختلف به صورت تخصصی

امیدواریم که از این پست لذت برده باشید، برایتان بهترین ها را آرزو میکنیم و امیدواریم هرجا که هستید، پرچمتان بالا باشد.
