تعمیر برد پکیج در 3 دقیقه
در این پست قرار است به شما نشان دهیم که چگونه در 3 دقیقه برد پکیج را تعمیر کنید.
بردی که در فیلم مشاهده رله فن کار نمیکند، اولین کاری که شما باید انجام بدهید باید رله فن را تست کنید برای تست کردن رله باید رله فن را از برد جدا کنید.
برای راحتی دمونتاژ کردن رله مقداری قلع به پایه لحیم کنید تا با قلع کش بتوانید راحت تر قطعه را از برد دمونتاژ کنید.
#تست رله

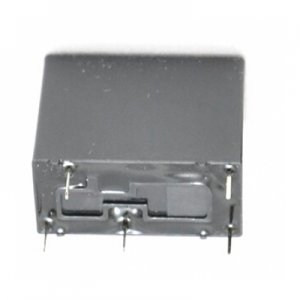

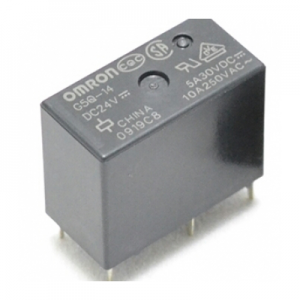

رله دو تا بوبین و دو تا پایه ورودی و خروجی دارد مولتی متر را روی رنج تست بوق قرار دهید، و پایه های پراب را روی دوتا پایه بوبین قرار داده و باید بوق بزند.
ابتدا 24 ولت DC به ورودی خروجی رله بدهید، به صدا رله اکتفا نکنید حتما ولتاژ گیری را انجام دهید، اگر صدای بوق را بعد از اعمال ولتاژ در دوتا پایه بوبین نداشتید رله خراب است.
رله جدید را آورده و ولتاژ اعمال کنید و سپس تست بوق را انجام دهید، اگر سالم بود با رله قبلی جایگزین کنید.
#تعویض رله معیوب
رله معیوب را دمونتاژ کرده و رله جدید را روی برد قرار دهید و با هویه و قلع پایه های رله را روی برد لحیم کنید.
