آموزش تعمیر برد پکیج

پکیج در حالت تابستانه و زمستانه کار نمیکند

یه تعمیر برد رو میخوایم بهتون اموزش بدیم که بتونین از اون پول در بیارین!

به شرطی که خوب به این آموزش دقت کنین چه حرفه ای هستین چه معمولی

فرقی نمیکنه!

آموزشو خوب دقت کنین میتونین یاد بگیرین.

توی پکیج های سری بوتان چه مدل کالدا ونزیا اونی که شیر سه راهی نداره چه مدل اپتیما اونی که شیر سه راهی داره

همش به یه شکله.

حالا اینا یه اتفاقی توشون شایع هست به صورتی که یا تو زمستونه کار نمیکنه یا تو تابستانه کار نمیکنه.

مشتری براتون برد میاره میگه که پکیج من یا تو زمستونه خوب کار نمیکنه یا تو تابستونه.

وقتی که همچین عیبی داره،

دوتا قطعه رو باید چک کنید وقتی که این دوتا قطعه رو چک کنید میتونید تعمیرش کنی.

1- پتانسیومتر تغییر وضعیت تابستانه و زمستانه.

2- خازن 22 میکرو فارادی  SMD که کنار ترانس قرار دارد.

اگه حرفه ای هستی که برو روش تستشون رو انجام بده. اگه مبتدی هستی و یا بلد نیستی من بهت میگم چرا خرابی خازن و پتانسیومتر باعث این ایراد میشه.

این مدل خازن ، خازن الکترولیتی هست که بصورت SMD در مدار قراردارد. روی خازن الکترولیتی اس ام دی نوشته شده 22 یعنی 22 میکرو فاراد زیرش نوشته شده 50V یعنی 50 ولت.

روش تست به این صورت است که دستگاه رو روی تست خازن سنج قرار بدی بعد پراب ها  رو به  دو طرف خازن اس ام دی وصل میکنی تا عدد رو بهت نشون بده (خازن رو باید از مدار خاج کنید).

ببین این پتانسیومتر هم دقیقا مشابه ی همین هاست!

این ها حالا یا 10 کیلویی داریم یا 100 کیلویی فرقی نداره چطور!

این دستگاه مولتی مترتو میزنی روی اهم و ببین پتانسیومتر چیه! این پتانسیومتر همین مقاومته

این یک مقدار ثابت داره که اگه این 100 کیلوعه مقدارشم صد کیلوعه دیگه بالا بندازیش پایین بندازیش 100کیلوعه.

ولی پتانسیومتر ی مقاومت متغیره که میتونیم از 0 تا 100 کیلو مقدارمون رو تغییر بدیم حالا تغییرشو چطور شما باید ببینین!

با استفاده از دوتا پایه!

یکی وسطیشو مشترک بزار،

منفیتو وسط بزار،

مثبتو سمت راستش قرار بده،

هر عددی که بهتون گفت یکبار بچرخونین مقدارش باید تغییر کنه.

اگه میکرو تو برد بشه 5 کیلو میکرو میفهمه که این حالت زمستونس اگه بشه 100 کیلو میکرو میفهمه که این حالت تابستونس وقتی که این تغییر کنه شما میفهمین که (پتانسیومتر) رفته روی 100 کیلو اما برد نمیفهمه و فکر میکنه رو حالت تابستونس و همین باعث خرابی میشه.

و در پایه های ترموستات اتاقی که یکیش نول هست و یکیش فاز.

اینی که فازه 4 تا مقاومت داره که خوب بهش دقت کنین الان داریم تحلیلشو میگیم بهتون

که این برای  درک خیلی دقیقی از مسئله ی تغییراتیه که شاید اصن نیازتونم نباشه!

 از مقاومت ها گذشته این مقاومت ها 11 کیلو هستن.

اینا رو بهشون میگن مقاومت سیلندری که در برابر رطوبت و  حرارت تغییری نمیکنه

بعد از این میاد از یدونه دیود میگذره و میاد توی این خازن ما قرار میگیره پایین منفی بالا مثبت

که این خازن خازنه چی بود ؟ این خازن خازنه 22 میکروفارایت بود.

بعد از این قسمت با دو مقاومت دیگه رفتن برای اپتوکوپله قسمت ال ای دی اپتوکوپله روی برد

این مقاومت های 11 کیلو که برای محدود کردن جریان هستن که با کادر سبز بعدی که به صورت مربع هست مارو یاد منبع (تغذیه بوست) میندازه.

که چیکار میکنه؟

باعث میشه که اینجا توی خازن 22mf ولتاژی که برای روشن شدن LED قسمت

اپتوکوپلر لازم هست ریپل اونو میگیره و تغذیه اش و انجام میده اینجا ولتاژ ما میاد.

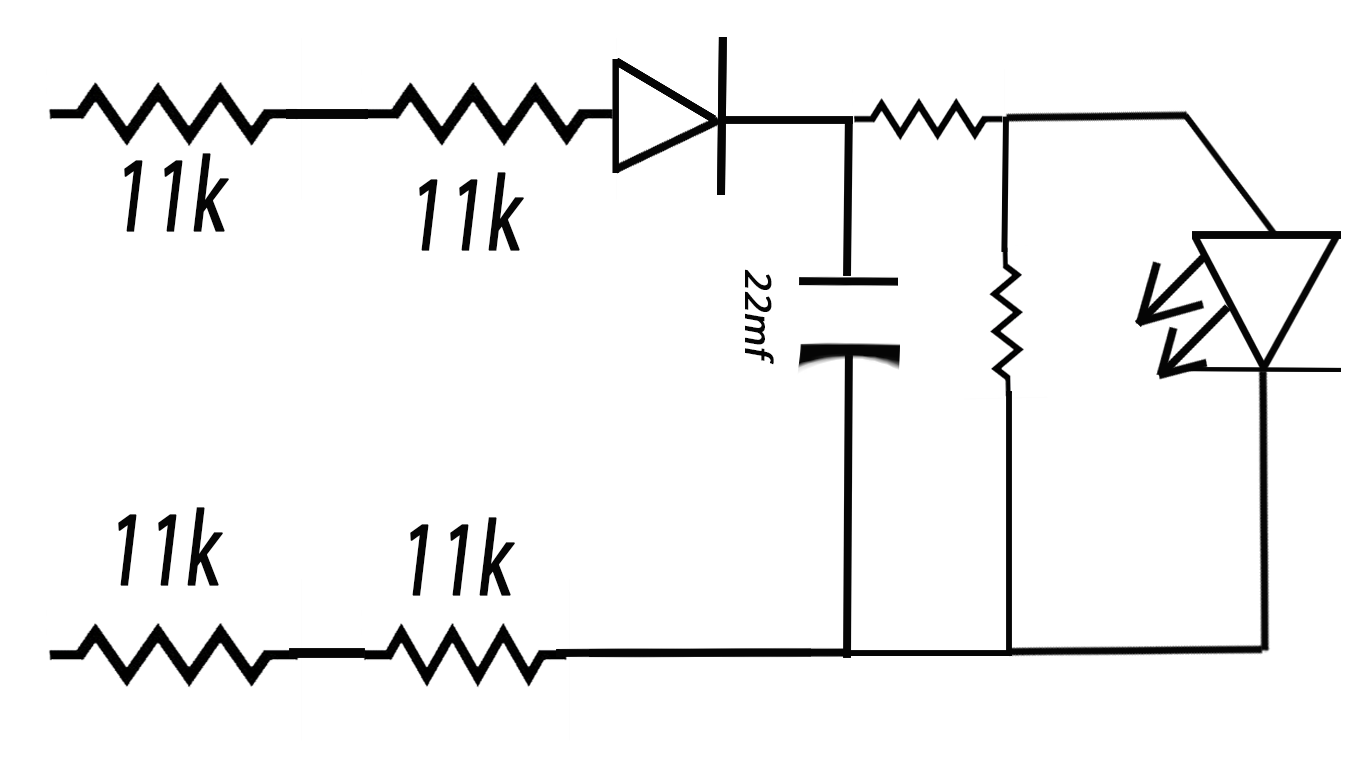

(شکل مداری توضیح پایین)



از دو مقاومت 11k عبور میکنه میاد توی خازن 22mf. وقتی جای مثبت منفی ورودی ولتاژ عوض میشه دیگه باعث نمیشه این خازن 22mf د (د شارژ به منظور خالی شدن می باشد) شارژ بشه چون دیود که داره یک طرفه هست فقط باعث میشه هر نیم سیکل (نیم سیکل به منظور موج سیگنال ولتاژ) میاد این رو پر میکنه و همین روند چند بار تکرار میشه  و این دائم شارژ داره و میتونه LED (ال ای دی به منظور چراغ کوچک راهنما) رو برات نگه داره.

حالا تو برد چه اتفاقی میفته؟ وقتی این خازن نقره ای خراب بشه باعث میشه فیدبک (فیدبک فرآیندی است که در آن بخشی از خروجی سیستم به منظور تنظیم بیشتر خروجی به ورودی خود باز می گردد).

ترموستات اتاقی مون (ترموستات اتاقی یک نوع تجهیز کنترل کننده سیستم های تهویه مطبوع می باشد که از طریق چک کردن دمای اتاق فرمان قطع، وصل، کاهش و یا افزایش دمای سیستم های تهویه مطبوع می دهد. با اهمیت ترین ویژگی ترموستات اتاقی کاهش میزان مصرف انرژی و همین طور ایجاد شرایط آسایش حرارتی در شرایط مختلف دمایی می باشد. بنابراین امروزه که منابع انرژی ناچیز و گران قیمت هستند. ترموستات های اتاقی از ارزش والایی برخوردار می باشند.) فعال نشه  فیدبک  این اپتوکوپلره

(طراحی پایه یک اپتوکوپلر که اپتوایزولاتور (Opto-Isolator) نیز نامیده می‌شود، از یک LED که نور فروسرخ یا مادون قرمز تولید می‌کند و یک قطعه نیمه‌هادی حساس به نور که برای آشکارسازی نور فروسرخ به کار می‌رود تشکیل شده است. هر دو قطعه LED و قطعه حساس به نور در یک محفظه تاریک قرار داده شده‌اند و پایه‌های فلزی برای اتصال الکتریکی دارند.) و حالا وقتی میشه فیدبک ترموستات اتاقی فعال نشه باعث میشه میکرو فکر کنه یک مشکلی هست و در نتیجه

یا رو روزمستان کار نکنه یا رو تابستان  این تحلیلش بود امیدوارم لذت برده باشین.
