چطور منابع تغذیه سوییچینگ را تعمیر کنیم؟

چطور منابع تغذیه سوییچینگ را تعمیر کنیم؟!

بیا باهم دیگه یاد بگیرم که چطور منابع تغذیه سوییچینگ چه صنعتی چه معمولی چه شارژ بتونیم تعمیر کنیم و از بغل تعمیرات آنها درآمد کسب کنیم!

همه اینا سوییچینگ هستن  اگه خوب به مدار توجه کنید درسته ابعاد بعضی ها بزرگ تره ولی همون کار داره انجام میده شما فقط کافیه تحلیلش رو یاد بگیرید و بفهمید چه جوری داره کار میکنه یکی شون رو یاد بگیرید بقیه هم به راحتی می تونید یاد بگیرید!

حالا بیا چند تا رو با هم کار کنیم تا بهتر متوجه بشین. ما برق 220 ولت از ورودی میاد هر کدوم ورودی خواست خودشو داره.

ورودی برق از یه فیوز میگذره که این فیوز معمولی یا شیشه ای یا مقاومتی میتونه هر فیوزی باشه روش تست فیوز چیه!

به صورت اتصال کوتاه مولتی متر را قرار داده دو سر پراب رو به دوسر فیوز وصل میکنیم اگه بوق بزنه سالمه و اگه بوق نزنه خرابه. میاد از یک فیلتر میگذره یه دونه چوک و دوتا خازن بعد از این مدار میرسیم به پل دیود که به صورت smd و چهار پایه .

برای تست  پل دیود دو نوع تست داریم تست گرم و تست سرد که تست گرم باید ولتاژ داخل مدار باشه و تست کنیم در تست سرد ولتاژ تو مدار نیست و با مولتی متر آن را تست میکنیم. تست ولتاژ هم که ولتاژ میدیم ولتاژ گیری میکنیم. کافیه برق وصل کنید و روی دیود که چهارپایه هست زده  مثبت و منفی که باید پراب های ولت متر تون رو اینجا بذارین چیزی حول 310 باید بهت ولتاژ بده. 310 رو داشتی یعنی سالمه به علاوه این خازن ها این روش تست گرمش بود حالا تست سرد چیه که این قطعه رو از برد جدا کنی و مولتی متر رو روی تست اتصال کوتاه قرار بدی و میای این ها رو چک میکنی پراب منفی به پایه منفی قطعه گذاشته و پراب مثبت را به بقیه پایه ها میزنیم که نباید قطعه راه بده و همین روش رو برعکس کرده یعنی پراب مثبت رو منفی قطعه و منفی پراب رو به پایه های دیگر میزنیم باید برای هر کدوم راهی نشون بده.

شما مدار پل دیود رو داخل ذهن تان داشته باشید میشه چهار تا دیود رو دارین چک میکنین.

شما میپرسین بهترین روش تست برای قطعات تست گرمه یا سرده؟ من بهت پیشنهاد میکنم شما اول تست گرم رو بگیر که ببینم ولتاژ داری یا نه اگه دید ولتاژ نداره یاخراب هست یا اون ولتاژ مد نظرت نیست.حالا بیا قطعه رو در بیار و تست سرد بگیر چرا که

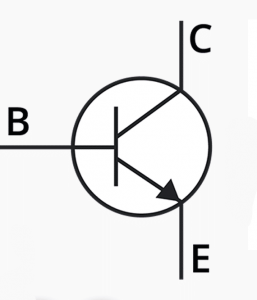

بعضی وقت پیش میاد که خازن ها خراب هستن شما رو پل دیود ولتاژ 220 رو دارین بعد فکر میکنید پل دیودتون خرابه چون ولتاژ نداری دیگه ولی وقتی از تست سرد مکمل استفاده میکنی باعث میشه بفهمی عیب از پل دیود شما است یا عیب از خازن های برد شماست بعد از این که ولتاژ 310 توی خازن ها وجود داشت و اگه دستگاه کار نمیکنه خروجی ولتاژ نمیده باید سراغ ماسفت ها بریم. ماسفت ها هست که به هیت سینک وصل شده اینا 13009 هستن که ماسفت در حقیقت نیستن سریه bgt هستن از نوع npn که روش تستش معادل دو دیود که پشت به پشت هم وصل هستن به شکل زیر است


برای تست من باید چکار کنم باید پراب مثبت رو روی B پراب منفی E مجدد پراب مثبت رو B و پراب منفی رو c

B به C باید راه بده برعکس اون یعنی B به E نباید راه بده و این رو که تست کردین نشان میده ترانزیستور من سالمه.

و من تا الان فهمیدیم که ترانزیستور من سالمه و ولتاژ 310 ولتی که روی خازن ها ذخیره میشه میتونه به ترانزیستور های سوئیچینگ من برسه حالا یک ای سی اینجا هست که کار نوسان سازی  برامن انجام میده که نوسانات ولتاژ اون ولتاژ 310به صورت pwn یا به صورت سوئیچینگ دربیاره و روی ترانزیستورها بندازه و در نهایت بعد از اون توسط این چوک کاهندگی ولتاژ اتفاق میفته و بعد از این که ولتاژ کاهش یافت روی این خازن های خروجی توسط دیود شاتکی ولتاژ DC میشه و ما توی خروجی داریم دقیقا همین مراحل را در ترانس های کامپیوتر هم داریم.

حالا سوال میپرسین که چرا تغذیه کامپیتور انقدر خازن داره؟ چون تغذیه  کامپیوتر چند خروجی میده.

و در این مدار کوچیکه اداپتور هستش که در اکثر شارژ ها ازش استفاده میشه و این هم همونه دقیقا همونه یک دونه خروجی 12 ولت داره از دوتا خازن یکیش برا فیدبک استفاده شده که توسط این رگولاتور اتفاق میفته که و اون یکی خازن هم برای خروجی 12 ولت هست ساختار یکیه و مثل هم کار میکنن.

حالا ما برای این که بتونیم اموزش کامل تری به شما بدیم دیگه نیاز نداره شما بیای اینجا ما برات این برد رو ارسال میکنیم توی خونه که شما توسط یک مولتی متر بتوانید خیلی راحت آموزش این برد  رو توسط فایل های آموزشی یاد بگیرید استفاده کنید.

خیلی ها میگن تعمیرات برد سخته اما با این آموزش های ما خیلی راحت تعمیرات برد رو یاد بگیرید.
