بریم یک آموزش باحال داشته باشیم!
با این روش میای نقطه به نقطه برد رو سیگنال هاشو می بینیم.
اولین راه اینه که میای خازن های برد تو پیدا میکنی. مخصولا خازن الکترولیتی!

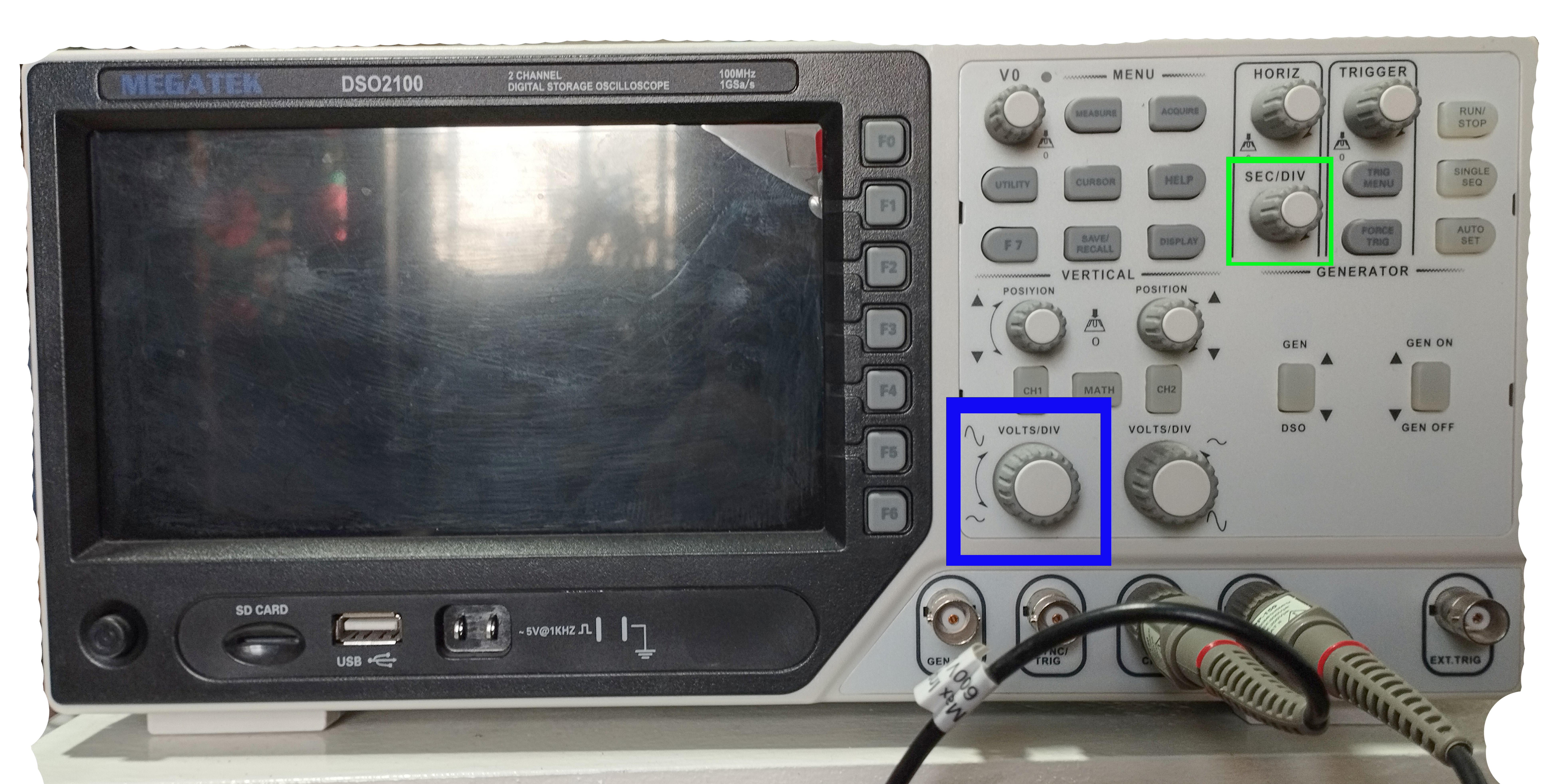

میایم دو تا سیم هویه می کنیم به مثبت منفی قطعات و بعد دو سر سیم رو به پراب اسیلوسکوپ وصل می کنیم با ولتی ویژن ولتاژ رو 10 ولت بذار اگه خواستی سوئیچینگ بگیری 300 ولت بود ولتی ویژن رو بزار رو 100 ولت که به دستگاه فشار نیاد حال چون میخوایم ولت پایین بگیریم میذاریم رو 10 ولت و این تایم دی ویژن رو میذاریم رو 400  ms الان داره کم کم به من خط میده.

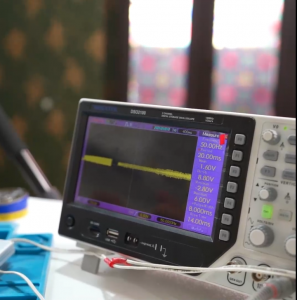

 این تنظیمات مربوط به اسیلوسکوپ خیلی مهم هست که هر موقع خواستی برد به روش اسیلوسکوپ تعمیر کنی همین تنظیمات رو استفاده کن. حالا میایم برق برد رو وصل می کنیم. حالا سیگنال وارد اسیلوسکوپ شد و روی نمایشگر اسیلوسکوپ نشان داده شد.

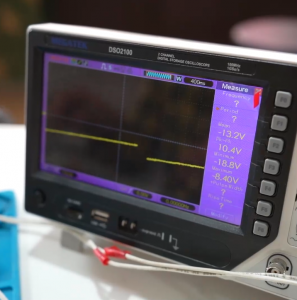

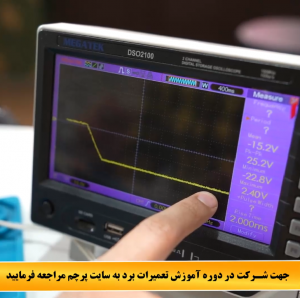

(داخل ویدیو موج سیگنال رو به پایینه دلیلش اینه که مثبت منفی من برعکس شده  و توی نمایش گر اسیلوسکوپ نوشته 22V بخاطر تنظیم اسیلوسکوپ هست (در واقع کالیبره نشده) در واقع 20V هست) حالا وقتی برق رو قطع می کنیم سیگنال بالا میره و برمی گرده سر جای اولش و این نشون میده این قطعه سالمه.

حالا میایم روی خازن بعدی  تست می کنیم…

اون های که این روش رو استفاده می کنن ولتاژ شون پرش نداره و خیلی صافه اون بخش سالمه.

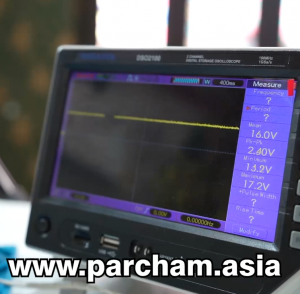

حالا من اومدم این دفعه دیگه مثبت منفی رو درست روی یک خازن دیگه وصل کردم می بینید که سالمه یعنی سیگنال من ثابته و تکون نخورده.

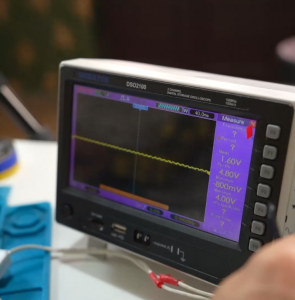

این نشون میده که باید بررسی کنید این خازن به سوکت موتور وصله و باید موتور وصل باشه تا خازن ولتاژ برگشتی بده و این که الان ولتاژ نداره طبیعی هست. همین طور میایم خازن های بعدی اون خازنی که ریپل داره و پرش داره مطابق تصویر بررسی می کنیم…

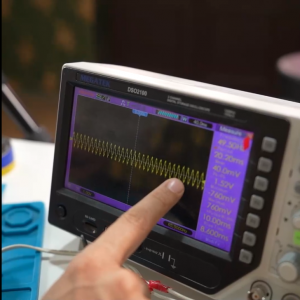

تو این حالت یا خود خازن خرابه یا اون دیودی که داره خازن شارژ میکنه خرابه. بلاخره یک مدار وابسته خرابه.
تو با این روش می فهمی ایراد برد از کجاس حالا میای مسیر اون قطعه رو بررسی می کنی و می فهمی قطعه کدوم خرابه.
امیدوارم لذت برده باشی!
