کابرد سون سگمنت چیست؟

سون سگمنت چیست؟

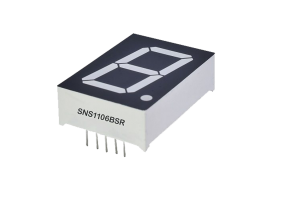

سون سگمنت یک ابزار ساده برای نمایش اعداد بین 0 تا 9 هست که شما با وردی ولتاژ DC می توانی آن را راه اندازی کنی

در داخل این قطعه 7 تا LED  وجود دارد که این ها یک طرف مشترک دارند مثل: آند مشترک یا کاتد مشترک و شما میای با دادن ولتاژ به پایه های غیر مشترک می­تونی آن­ ها رو روشن کنی.

این سون سگمنت پایه ها به صورت مشترک از a تا g نام گذاری شده اند که با دادن ولتاژ به هرکدام از این ها می­تونی آن را روش کنی.
در این شکل بهتون نشان دادم که چه جوری اعداد رو روشن کنید.

حالا اگه بخوای سون سگمنت رو با دیپ سوِئیچ روشن کنی میای چکار می کنی میای آند مشترک یا کاتد مشترک رو پیدا می کنی به ولتاژ مشترک رو بهش میدی و اون یکی ولتاژ رو به پشت کلید ها دیپ سوئیچ وصل می کنی و خروجی کلیدها رو به خودسون سگمت  وصل می­کنی حال با ز­­­دن کلید های دیپ سوئیچ یک از چراغ های سون سگمنت روشن میشه با همین روش می­ توانی همه اعداد رو روشن کنی.



سون سگمنت ها معمولا یک چراغی در کنار اعداد شون دارن یک این چراغ برای این است که اگر شما خواستن عدد اعشاری را روشن کنید به مشکل برنخورید.

این سون سگمنت ها رو می تونی در آسانسورها بعضی از ایفون­ های منازل در دستگاه های پخش و ضبط مشاهده کنی.
این سون سگمنت ها معمولا تک رنگ هستن با ولتاژهای 3.7 یا  5ولت روشن می­ شوند. در غیر این صورت آسیب میبینند.
سون سگمنت ها رو اگه خواستید در برد نصب یا برداشت کنید حتما از هویه استفاده چون گرمایی هیتر باعث ذوب شدن قطعه می­ شود.
