مادون قرمز چیست

مادون قرمز چیست ؟

مادون قرمز ها معمولا در ارسال و دریافت اطلاعات کابرد دارند یا در وردی جای که باید یک خط وصل باشد مثل درب پارکینک ها که هنگام ورود ماشین مانع بسته شدن درب بشود مادون قرمز در واقع یک حسگر است و ویژگی های خاصی در محیط اطراف استفاده می شود. این کار با انتشار تابش مادون قرمز انجام میشود. حسگرهای مادون قرمز همچنین قادر به اندازه گیری گرمای ساطع شده توسط جسم و تشخیص حرکت نیز هستند.

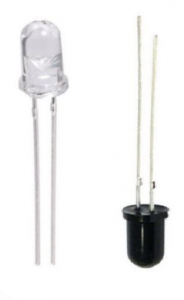

مادون قرمز یک LED  ساده است.

که شما وقتی ولتاژ صحیح رو بهش بدین این مادون قرمز تولید میکنه و ارسال که این نور با چشم انسان قابل دیدن نیست و فقط با دوربین های دیجیتالی قابل دیدن است مثل دوربین اکثر موبایل ها.

گیرنده مادون قرمز چیست ؟

گیرنده های مادون قرمز مدل اول  دو پایه هستند و اینکه بر اساس شدت نوری که بهش میرسه بر اثر اون نور ها ولتاژ شکست پیدا میکنه و دستور رو به میکرو میرسونه.

اینکه یک دیود هست و می توانید برای به دست آوردن مقاومت مولتی متر را بزارین روی  تست مقاومت و مقاومت اون را اندازه گیری کنید و با اعمال نور مادون قرمز مقاومت آن کمی زیاد میشه البته در یک جهت

و اگر برخلاف ببندید یک مدار باز هست یعنی مقاومت آن بی نهایت هست  حالا شما بخوای از این گیرنده استفاده کنی باید یک مدار پیچیده ای بزاری برای فیلتر آسیون تا ازنور ارسال شده مادون قرمز استفاده کنه

اگه شما بخوای از سطح نور مادون قرمز استفاده بکنی مثلا از کم زیاد بودنش و اینکه حساس میشه به نور محیط یعنی نور محیط کم باشه زیاد باشه روی آن اثر می گذارد  پس میان چکار میکنن میان یک فرکانس خاصی رو ارسال میکنن و در گیرنده دریافت میکنن

مثلا اینجا فرض کنید که یک فرستنده داریم میایم ثابت به آن یک ولتاژ مثلا 5 ولت رو میدیم این موج ارسال شده ثابت هست و گیرنده اون میبینه و تشخیص میده و وقتی این وسط که مانعی باشه یا نور محیط حساس میشه یعنی اون نور مادون قرمز بر میگرده و تشخیص می ده که یک مانع جلو هست و حساس به نور محیط هست

پس راه حل چیه اینه که بجای اون ولتاژ ثابت بدی اون را روشن کنی  با ولتاژ های متغییر ثابت آن را خاموش روشن کنی و به

این مادون قرمزیک شکلی مثل  شکل پلاس یا امواج بدین یعنی در ثانیه 40 هزار بار این کار رو انجام بده توسط یک  میکرو که

بهش میگن 40کیلوهترز این مقدار در تلوزیون هست که یک مقدار معمولی هست  و حالا اون ور در گیرنده بخواهی این عمل

ارسال شده را در یافت کنی از گیرنده دو پایع باید یک مدار فیلتر پیچیده طراحی کنی تا بتونی مثلا 40کیلوهتز را تشخیص بدی

و این کار رو با این گیرنده های سه پایع انجام بدی چون در داخل این سه پایع ها همان مدار توسط کار خونه اعمال شده پس

وقتی این سیگنال رو ببینه سریع دریافت میکنه و از خروجی خودش ارسال میکنه

یعنی این پایع خورجی وقتی چیزی نبینه ولتاژ خروجی مثلا 5 ولت هست و وقتی نور مادون قرمز ببینه این پایع ولتاژ صفر و بالا

پایین میشه البته فقط این نوع اینطوری هست شاید بقیه سنسور ها باهم فرق کنند

یک وقتی هست که میخواین شا همیشه این موج ارسال  نشنه میای چکار میکنی یک گیت نات میزای و تسط  اون آن را

کنترول میکنی

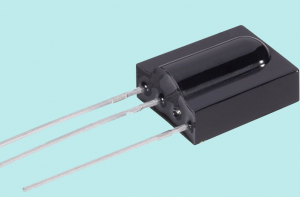

توضیح گیرنده سه پایع

گیرنده های سه پایه در واقع یک مداراری داخل انها هست که برای یک کاری استفاده میشود که این گیرنده های مونج یا

پالاس های تولید شده مادون قرمز رو میگیرن و آن را به میکرو منتقل میکننن تا دستور وارد شده انجام بشود گیرنده های سه

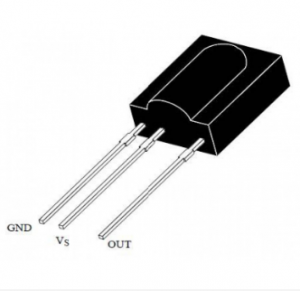

پایع به ترتیب VCC  GERAND  OTPOT هستن مطابق تصویر زیر

البته همه گیرنده های سه پایع باهم فرق دارند

ممنون که تا آخر این مقاله همراه من بودید
