پل دیودی چیست

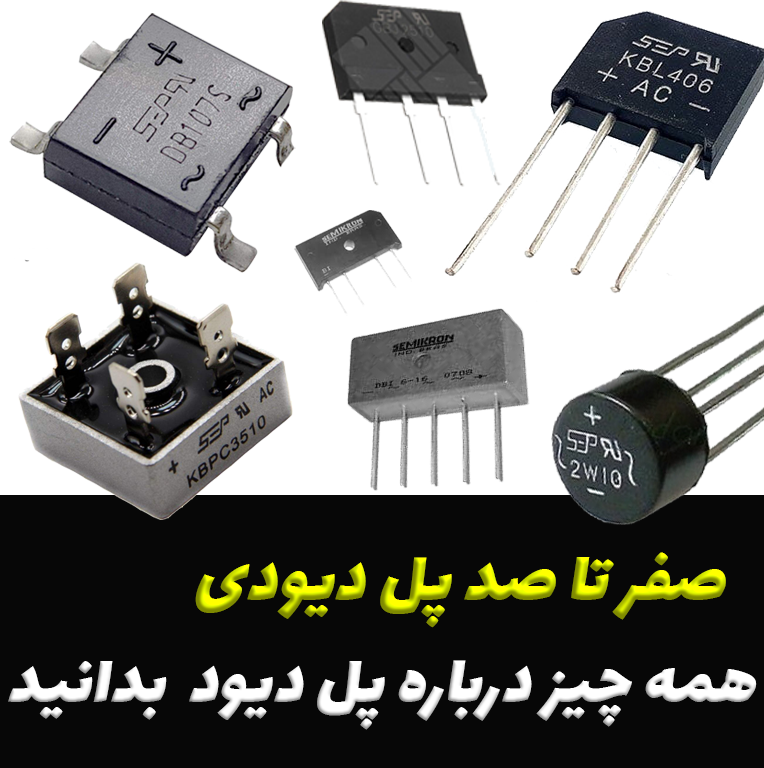

پل دیودی چیست و چه کاربردهایی دارد؟
پل دیودی یکی از اجزای حیاتی در مدارهای الکترونیکی است که بهعنوان مبدلی کارآمد برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) به کار میرود. این قطعه، که معمولاً در منابع تغذیه و دستگاههای الکترونیکی مختلف استفاده میشود، با تبدیل جریان و کاهش نویز، باعث بهبود عملکرد مدار میشود. برای علاقهمندان به الکترونیک و تعمیرات برد، شناخت پل دیود و نحوه کارکرد آن از اهمیت بالایی برخوردار است. در این مقاله از سایت پرچم، به بررسی کامل پل دیودی، ساختار و نحوه عملکرد آن میپردازیم و کاربردهای آن در صنایع گوناگون را توضیح میدهیم. اگر به دنبال یادگیری دقیقتر در این زمینه هستید، دورههای آموزشی پرچم میتوانند راهنمای شما در مسیر تعمیرات تخصصی برد باشند.
پل دیودی چیست و چگونه ولتاژ AC را به DC تبدیل میکند؟
پل دیود یا پل دیودی چیست؟ پل دیودی در مدارات الکترونیکی، مخصوصاً در منابع تغذیه، نقش اساسی در تبدیل ولتاژ AC به DC دارد. برای رسیدن به ولتاژ DC پایدار و بدون نوسان از یک یکسوساز تمام موج بهره میبرند.
در منابع تغذیه، تبدیل ولتاژ AC به DC برای تغذیه بخشهای مختلف مدار اهمیت زیادی دارد. از آنجا که جریان AC شامل ولتاژ مثبت و منفی است، پل دیودی میتواند با حذف نیم سیکل منفی، جریان DC تولید کند. در اینجا به جای استفاده از یک دیود از چهار دیود استفاده میشود، که در قالب یک پل دیودی به هم متصل شدهاند. این ساختار به گونهای طراحی شده که در هر نیم سیکل، دیودها جریان را در جهت مناسب هدایت میکنند و ولتاژ منفی ورودی AC را به ولتاژ مثبت DC تبدیل میکنند.
پل دیودی از چهار دیود تشکیل شده که به شکلی خاص به هم متصل شدهاند تا در طول هر دو نیم سیکل، جریان از یک مسیر مشخص عبور کند و ولتاژ DC تولید شود. با استفاده از این روش، منابع تغذیه میتوانند از ولتاژ یکنواخت و ثابت بهرهمند شوند.
نحوه عملکرد پل دیودی

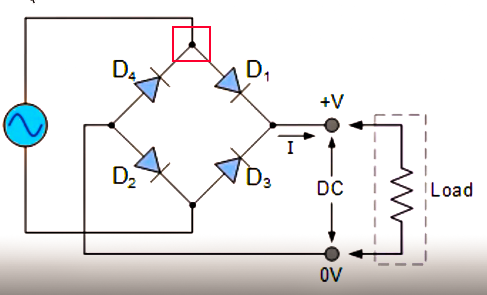

برای درک بهتر عملکرد پل دیودی، فرض کنید ولتاژ ورودی ما AC است. به عنوان مثال، این ولتاژ در یک سیکل کامل از 0 ولت شروع میشود، به +300 ولت میرسد، سپس به 0 ولت باز میگردد، از 0 عبور میکند و به -300 ولت میرود، و مجدداً به 0 باز میگردد. این تغییر ولتاژ در قالب یک موج سینوسی رخ میدهد. حال، زمانی که این ولتاژ AC از طریق پل دیود عبور میکند، نیم سیکلهای منفی جریان به نیم سیکلهای مثبت تبدیل میشوند. در نتیجه، جریان DC با دامنهای ثابت و بدون تغییر علامت ایجاد میشود.
مثالی از کاربرد پل دیودی در یک مدار

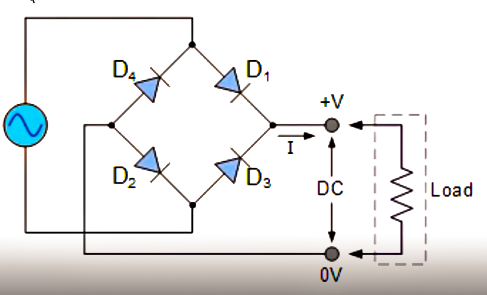

فرض کنید دو سر یک دیود ولتاژ AC داریم. این ولتاژ که از 0 تا 300 ولت مثبت و منفی متغیر است، توسط پل دیود اصلاح میشود. این به این معنی است که به جای نوسان ولتاژ به سمت مثبت و منفی، پل دیودی جریان را فقط به سمت مثبت هدایت میکند و ولتاژ DC تولید میکند که برای تغذیه بیشتر دستگاهها مناسب است.
اهمیت استفاده از پل دیودی در مدارات
در منابع تغذیه، داشتن جریان DC ثابت و یکنواخت اهمیت زیادی دارد، چرا که بسیاری از قطعات الکترونیکی فقط با جریان DC کار میکنند. پل دیودی باعث میشود که جریان فقط در یک جهت از مدار عبور کند و در نتیجه تغذیهای پایدارتر و قابل اطمینانتر فراهم شود.
آمورش تعمیرات برد الکترونیکی به صورت کاملا رایگان با پنج جلسه حرفه ایی شو
کاربردهای واقعی پل دیودی در دستگاههای متداول
پل دیودی یکی از قطعات اساسی در مدارهای الکترونیکی است که برای تبدیل جریان AC به جریان DC به کار میرود و در بسیاری از دستگاههای متداول نقش مهمی ایفا میکند. اما پل دیودی چیست و چگونه میتواند به این دستگاهها کمک کند؟ در ادامه به کاربردهای واقعی این قطعه در شارژرها، آداپتورها و منابع تغذیه میپردازیم تا با نقش مهم آن در تجهیزات روزمره آشنا شوید.
1. شارژرهای تلفن همراه
در شارژرهای موبایل، جریان ورودی از برق شهری با ولتاژ AC تغذیه میشود، اما باتری تلفن همراه تنها با جریان DC کار میکند. در اینجا پل دیودی به کار میرود تا جریان AC ورودی به شارژر را به جریان DC تبدیل کند و ولتاژی پایدار برای باتری فراهم کند. این تبدیل ولتاژ به کمک پل دیود، علاوه بر حفاظت از مدار، باعث میشود تا شارژر در صورت تغییر جهت ولتاژ یا نوسانات برقی، بدون مشکل عمل کند.
2. آداپتورها
یکی دیگر از کاربردهای رایج پل دیودی، در آداپتورها یا ترانسفورماتورهای کوچک است که برای دستگاههایی مانند لپتاپها، رادیوها و انواع تجهیزات الکترونیکی استفاده میشود. آداپتورها نیز برای تغذیه نیازمند جریان DC هستند و پل دیودی با تبدیل ولتاژ AC به DC، خروجی ایمن و پایدار برای این دستگاهها فراهم میکند. بدون وجود پل دیودی، ولتاژ ورودی ممکن است به صورت ناپایدار به دستگاه برسد و به قطعات حساس آسیب وارد کند.
3. منابع تغذیه سوئیچینگ (SMPS)
در منابع تغذیه سوئیچینگ که برای دستگاههای پیچیدهتری مانند رایانهها و تجهیزات صنعتی استفاده میشود، پل دیودی یک مرحله اساسی در تبدیل جریان AC به DC را بر عهده دارد. در این منابع تغذیه، پل دیود جریان AC را به DC تبدیل کرده و سپس این جریان DC توسط سایر مدارها به ولتاژهای مختلفی تنظیم میشود که برای تغذیه قطعات متفاوت مورد نیاز است. به کارگیری پل دیود در این سیستمها کمک میکند تا منبع تغذیه بتواند ولتاژهای متفاوتی را به صورت دقیق و بدون نوسانات تامین کند.
4. لامپهای LED و روشناییهای صنعتی
بسیاری از سیستمهای روشنایی، از جمله لامپهای LED که امروزه بسیار رایج شدهاند، نیازمند جریان DC هستند. این لامپها از مدار پل دیودی برای تبدیل جریان AC شهری به DC استفاده میکنند تا روشنایی پایدار و بدون سوسو ایجاد شود. در سیستمهای روشنایی صنعتی نیز پل دیود به عنوان یکی از اجزای مهم مدار، ولتاژ را به DC تبدیل کرده و به طول عمر و کارایی بیشتر این سیستمها کمک میکند.
تجربه 10 ساله تعمیر برد پکیج به صورت کاملا رایگان
ویژگیهای کلیدی پل دیودی: نقش و اهمیت آن در مدارات الکترونیکی
پل دیودی به عنوان یک قطعه کلیدی در مدارهای الکترونیکی، نه تنها وظیفه تبدیل جریان AC به DC را بر عهده دارد، بلکه ویژگیهای فنی و تخصصی دیگری نیز دارد که در عملکرد و حفاظت از مدارها بسیار مهم هستند. در این بخش به بررسی این ویژگیها میپردازیم.
1. حفاظت از مدار در برابر معکوس شدن جریان
یکی از ویژگیهای بارز پل دیودی، توانایی آن در جلوگیری از معکوس شدن جریان است. در صورتی که ولتاژ ورودی به هر دلیلی معکوس شود، پل دیود به گونهای طراحی شده است که اجازه نمیدهد جریان به قطعات حساس مدار برگردد. این ویژگی به ویژه در مدارهای تغذیه و دستگاههای الکترونیکی که با ولتاژهای مختلف کار میکنند، اهمیت زیادی دارد. با محافظت در برابر معکوس شدن جریان، پل دیودی به افزایش عمر و پایداری تجهیزات کمک میکند.
2. پایداری ولتاژ خروجی
پل دیودی به حفظ پایداری ولتاژ خروجی نیز کمک میکند. در مواقعی که نوساناتی در ولتاژ ورودی وجود دارد، پل دیود با تبدیل جریان AC به DC، یک ولتاژ خروجی ثابت و یکنواخت را فراهم میکند. این پایداری برای عملکرد صحیح دستگاههایی که به ولتاژهای ثابت نیاز دارند، بسیار حیاتی است. در نتیجه، استفاده از پل دیودی موجب بهبود کیفیت عملکرد و کاهش آسیب به قطعات الکترونیکی حساس میشود.
3. کاهش اعوجاج و نویز در سیگنال
یکی دیگر از ویژگیهای مهم پل دیودی، توانایی آن در کاهش اعوجاج و نویز در سیگنال است. در برخی از مدارهای الکترونیکی، نوسانات و اعوجاج در سیگنال میتوانند منجر به عملکرد ناپایدار دستگاه شوند. با استفاده از پل دیود، این اعوجاجها به حداقل میرسند و سیگنال خروجی صافتر و پایدارتر میشود. این ویژگی به ویژه در کاربردهای صوتی و تصویری اهمیت دارد.
4. توانایی در بارگذاری متغیر
پل دیودی به دلیل طراحی خاص خود، توانایی تحمل بارهای متغیر را دارد. این به این معناست که در شرایطی که بار مدار تغییر میکند، پل دیودی میتواند به طور موثری ولتاژ را کنترل کند و از نوسانات ناخواسته جلوگیری کند. این ویژگی در مدارهایی که با بارهای دینامیک و متغیر کار میکنند، بسیار مهم است.
5. سهولت در نصب و استفاده
پل دیودی به طور معمول به راحتی در مدارها نصب میشود و نیازی به تنظیمات پیچیده ندارد. این ویژگی به مهندسان الکترونیک این امکان را میدهد که به راحتی از پل دیودی در پروژههای مختلف استفاده کنند. همچنین، این سادگی در طراحی باعث کاهش هزینههای تولید و بهبود سرعت در طراحی مدارات میشود.
تعمیر برد کولرگازی: با پرچم همراه شوید و بدون هزینه، حرفهای شوید!
کاربرد پل دیودی در منابع تغذیه سوئیچینگ (SMPS)
پل دیودی یکی از اجزای اساسی در طراحی و عملکرد منابع تغذیه سوئیچینگ (SMPS) است. این منابع به دلیل قابلیتهای بالای خود در تبدیل و کنترل ولتاژ، در بسیاری از دستگاههای الکترونیکی مدرن به کار میروند. در این بخش به بررسی کاربرد پل دیودی در SMPS و نقش آن در ایجاد ولتاژ ورودی DC خواهیم پرداخت.
1. تبدیل ولتاژ AC به DC
یکی از مهمترین وظایف پل دیودی در منابع تغذیه سوئیچینگ، تبدیل ولتاژ AC به DC است. ولتاژ ورودی در SMPS معمولاً از شبکه برق (AC) تامین میشود. پل دیود با استفاده از تکنیکهای یکسوسازی، این ولتاژ AC را به ولتاژ DC تبدیل میکند. این فرایند به صورت مداوم و با دقت انجام میشود تا ولتاژ DC حاصل بتواند به عنوان ورودی برای مراحل بعدی منبع تغذیه استفاده شود.
2. ایجاد ولتاژ ورودی پایدار
پل دیودی با توجه به ساختار خود، قادر است ولتاژ ورودی DC پایداری را فراهم کند. این پایداری برای عملکرد صحیح و کارآمد SMPS ضروری است، زیرا هرگونه نوسان در ولتاژ ورودی میتواند بر عملکرد کل سیستم تاثیر منفی بگذارد. با استفاده از پل دیودی، نوسانات ولتاژ AC به حداقل میرسد و یک ولتاژ ورودی ثابت برای مراحل بعدی فراهم میشود.
3. کارایی و بهینهسازی
در منابع تغذیه سوئیچینگ، کارایی و بهینهسازی انرژی بسیار مهم هستند. پل دیودی به دلیل طراحی خاص خود میتواند در بازه وسیعی از ولتاژها و جریانها عمل کند، به این معنی که میتواند انرژی را به طور موثر و با حداقل اتلاف حفظ کند. این ویژگی به کاهش هزینههای انرژی و افزایش کارایی کلی سیستم کمک میکند.
4. حفاظت از مدار
پل دیودی همچنین به حفاظت از مدار در برابر معکوس شدن جریان کمک میکند. در صورتی که ولتاژ ورودی به هر دلیلی معکوس شود، پل دیودی مانع از ورود جریان معکوس به اجزای حساس SMPS میشود. این ویژگی موجب افزایش ایمنی و عمر طولانیتر تجهیزات الکترونیکی میگردد.
5. کاربردهای متنوع
استفاده از پل دیودی در SMPS محدود به یک کاربرد خاص نیست. این قطعه میتواند در انواع مختلف منابع تغذیه، از شارژرهای موبایل گرفته تا سیستمهای پیچیدهتر، به کار رود. این تنوع در کاربرد، نشاندهنده اهمیت و کارایی پل دیود در دنیای الکترونیک است.
