ژنراتور dc چیست ؟
ژنراتور یک وسیله الکترومغناطیس هست که برای تبدیل انرژی جنبشی به انرژی الکتریکی استفاده میشود. یعنی یک سر انرژی رو به سری دیگر تبدیل میکنند. مثلا اگه شما به آن ولتاژ بدی میاد انرژی ولتاژ رو به انرژی گردشی تبدیل میکنه و اگه آن را به گردش در بیاوری توسط یک منبع انژِری دیگر ولتاژی برا شما ایجاد میکنید مثل تور بین های بادی یا آبی که انرژی اب و باد و هرچیز دیگر رو به برق تبدیل میکنن البته توسط یک مدار الکترونیکی
اصول کار ژنراتورها بر اساس قانون القای فارد میباشد یعنی هر گونه تغییر شعارمغناطیس منجر به ایجاد یک ولتاژ القای میشود.

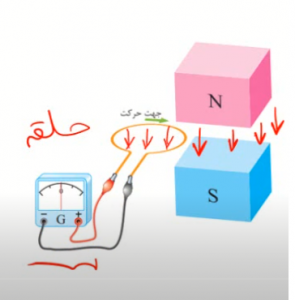

در دو صورت می توان القای مغناطیسی رو تغییر بدهیم در اینجا توسط این دو قطب میدان مغناطیسی شکل میگیرد و اینجا ما یک تک حلقه داریم اگر این حلقه رو به سمت چپ یا راست حرکت بدهیم دو سر این حلقه ولتاژِی ایجاد میشود به این علت که میان مغناطیسی ازآن رد میشود
این حالت اول هست
و این حالت دوم هست

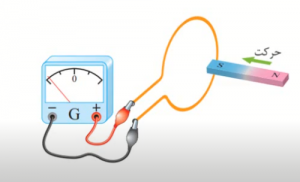

حالت بعدی اینه که محل این حلقه ثابت باشه و یک آهنربا رو از داخل حلقه رد بدل کنیم که این کار باعث یک شعارمغناطیس خواهد شد و دردوسر حلقه ولتاژی ایجاد میشود

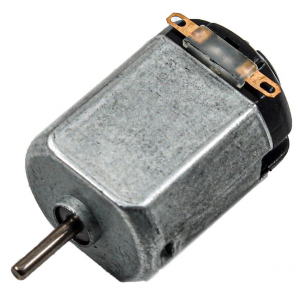

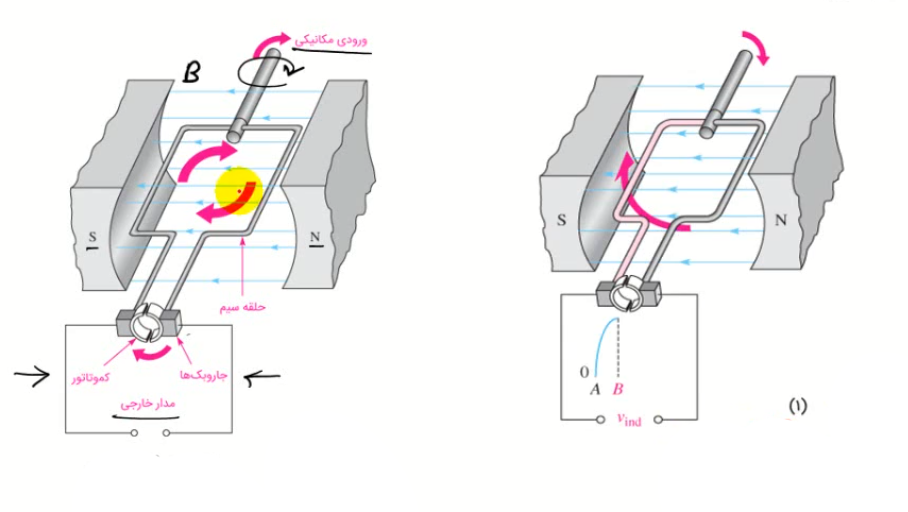

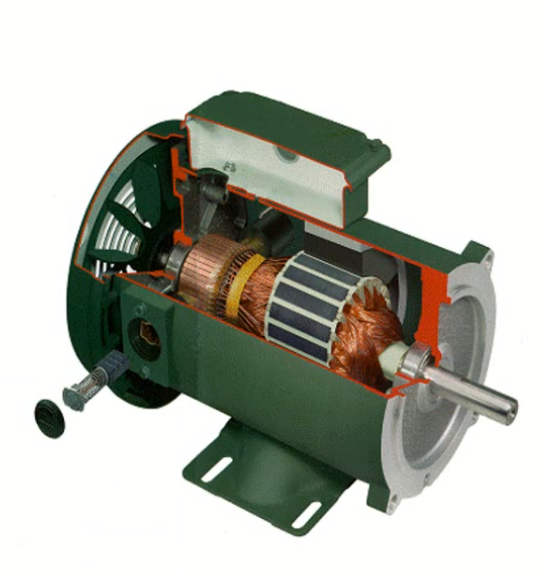

در موتور های dc از روش اول استفاده میشود که در تصویر زیر امده است خوب این موتور های در داخل انها دو عدد آهن ربا وجود دارد که یک نیروی محرکی رو بین خود ایجاد کرده و در وسط این دو اهنربا یک حلقه مستطیلی شکل وجود دارد که توسط سیم پیچ های دور آن شروع به حرکت میکند در سر این موتور ها یک شفت وجود دارد که نیرو رو دریافت یا اجرا میکند در ته این حلقه وسط .یک محور وجود دارد و با محور جلویی برابر هست و دوسر این حلقه وسط رو انها نشسته و کار خود را شروع میکند
خوب حالا برای دریافت ولتاژ وقتی این محرک وسط را می چرخانیم الکتریسته درست شده به سمت بیرون هدایت میشود حالا اگر ما خروجی خود را مستقیم به حلقه وسط وصل کنیم باید خود آن خروجی هم به صورت مکانیکی باید بچرخد که طبیعتا این غیر ممکن هست ما یایم توسط این کومتاتور و جاروپک استفاده میکنیم (همون دو سر موتور که بهش سیم یا کابل رو وصل میکنیم )

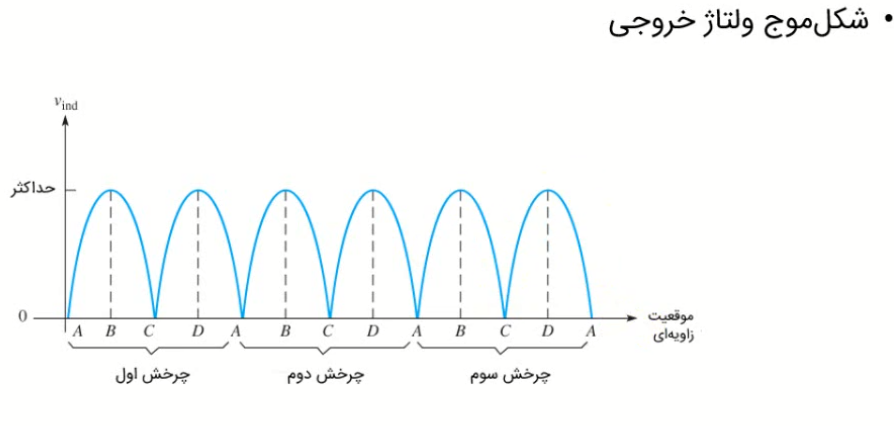

حالا اگر این حرکت کردن این حلقه ادامه دار با شد ولتاژ را به حالت یک سو سازدر آمد و توسط یک دیود میتوان آن را ثابت کنیم

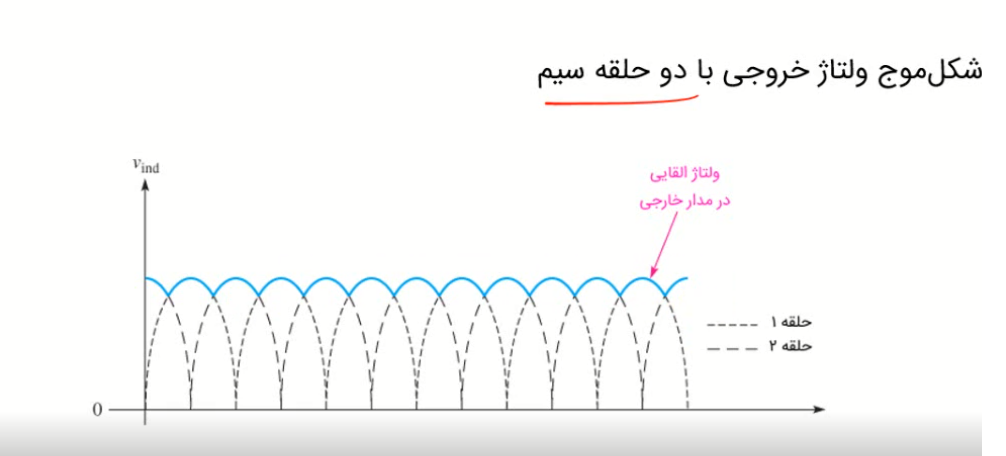

در ژنراتور های بزرگ تر برای به دست آودرن ولتاژ صاف تر از دو یا چند حلقه استفاده میشود که ولتاژ تقریبا صاف شده و میتوان از آن راحت تر خروجی بگیریم مشابه تصویر زیر که اومده دوتا حلقه رو به هم به صورت سری وصل کرده و می بیندید که موج ولتاژ ها کمی نسبت به قبلی صاف تر شده و اگه شما در موتور الکتریکی همین حرکت رو باچند حلقه انجام بدهید ولتاژ شما به مرور صاف تر صاف تر میشود

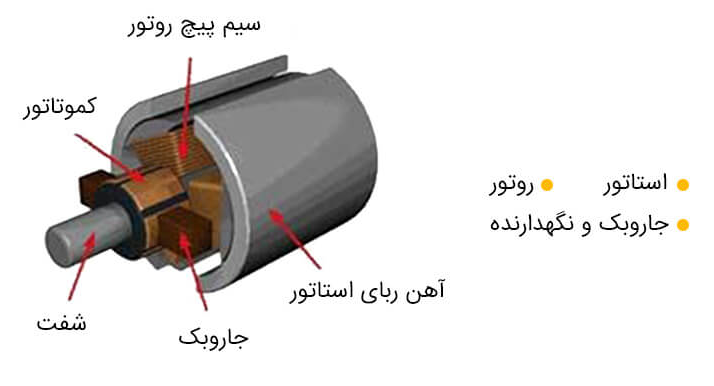

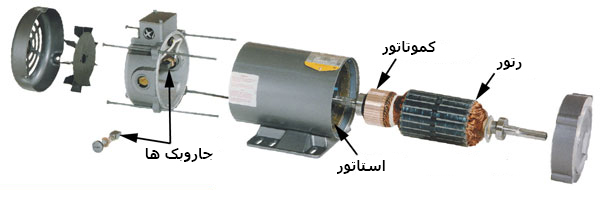

اجزای داخلی یک ژنراتور
در کل همه ژنراتور از دوبخش استاتور و روتور تشکیل میشود.
استاتور بخش های ثابت ما هست که شامل
بدنه آهنربا ها
سیم پیچ میدان
جابرو بک
نگه دار

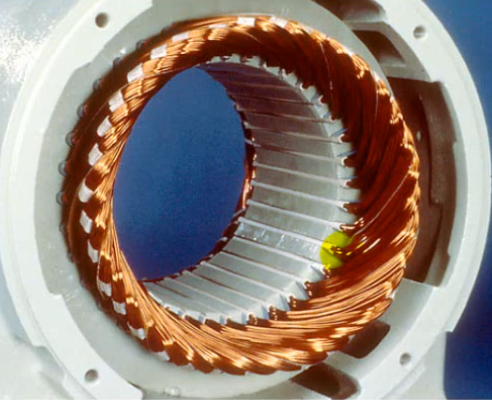

اینجا در یک نمای دیگر استاتور ژنراتور dc رو مشاهده میکنین
در واقع در ژنراتور های dc ما می توانیم در دو صورت میتوانیم میدان مغاطیسی رو تولید بکنیم. در یک حالت میتوانیم در بدنه ژنراتور از اهنربا های ثابت استفاده بکنیم. مانند تصویر بالا و در استفاده از ژنراتور های صنعتی با این سیم پیچی ها و با اتصال این سیم پیچ به برق dc میدان مغناطیسی تولید میشود.

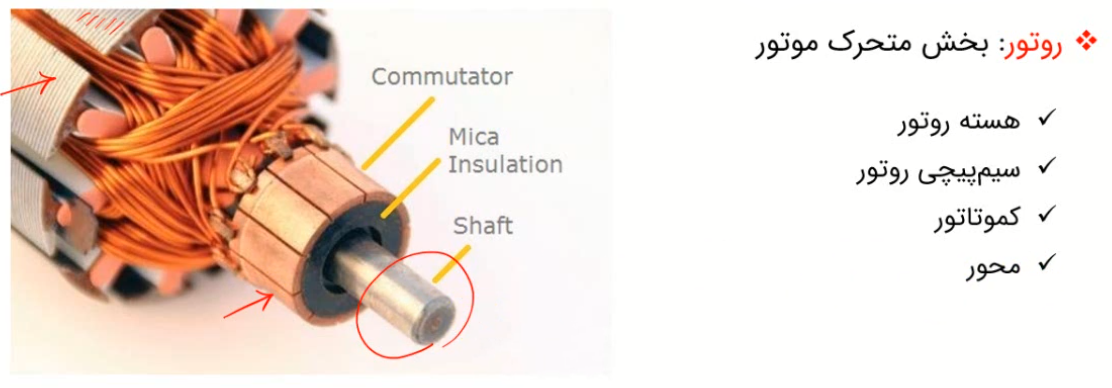

بخش دیگر رو تور هست
در اینجا یک هسته وجود دارد که روی سیم پیچ ها آمده در روی هست و برای اینکه تلفات فوکو (حلقههایی از جریان الکتریکی است که داخل هادی ایجاد میشود.) کم بکنیم امده این بخش رو لایه به لایه درست کرده بیین لالیه ها آیق گذاشته میشود تا استهلاک هسته بیشتر بشود سیم پیچ در اینجا میبینیم که یک سری سیم پیچ با آرایش خیلی زیبا به هم وصل شدن
بخش بعدی کموتاتور هست این تیغه های مسی هست بستگی به تعداد روتور و استاتور داره که متفاوت باشن
بخش بعدی ما شفت یا محور هست همان طور که گفتیم برای اتصال مکانیکی هست
بخش بعدی فن هست که برای خنک کاری این بخش استفاده میشه تا تهویه ژنراتور صورت بگیرد

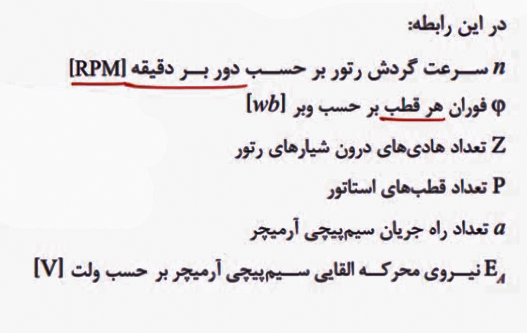

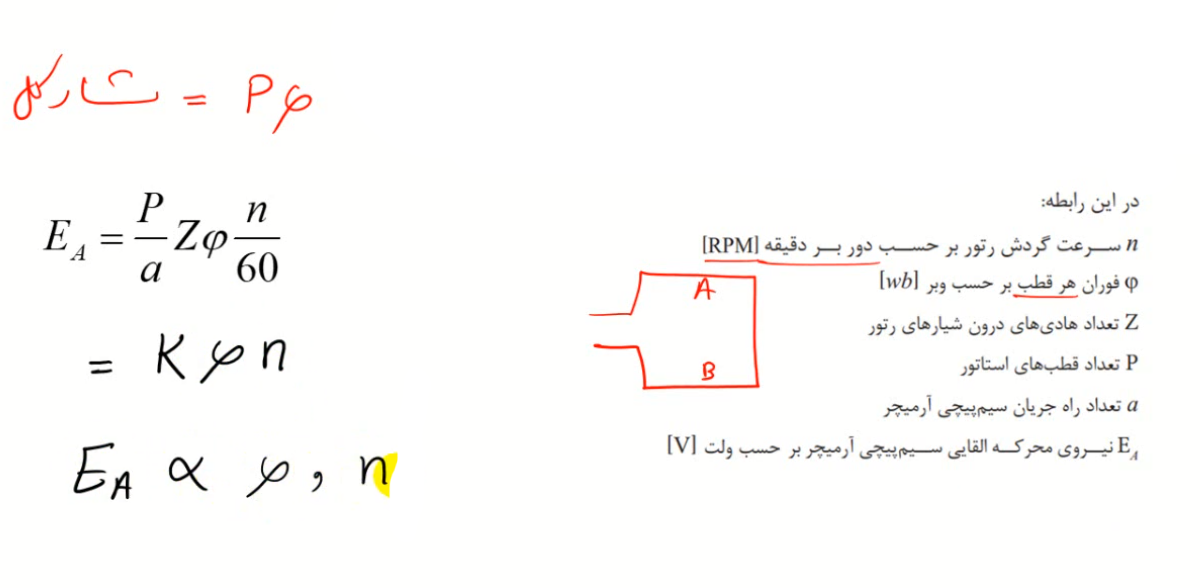

فرمول جریان القای
یک مثال روتور یک ماشین dcبا چهار قطب دارای 1000 هادی در شیار موتور هست تعداد راه های جریان برابر 2 روتور با سرعت 1200دور بردقیقه در گردش هست اگر شعا مغناطیسی هر قطب برار 10میلی وبر باشد نیرو محرک القایی موتور را محاسبه کنید ؟

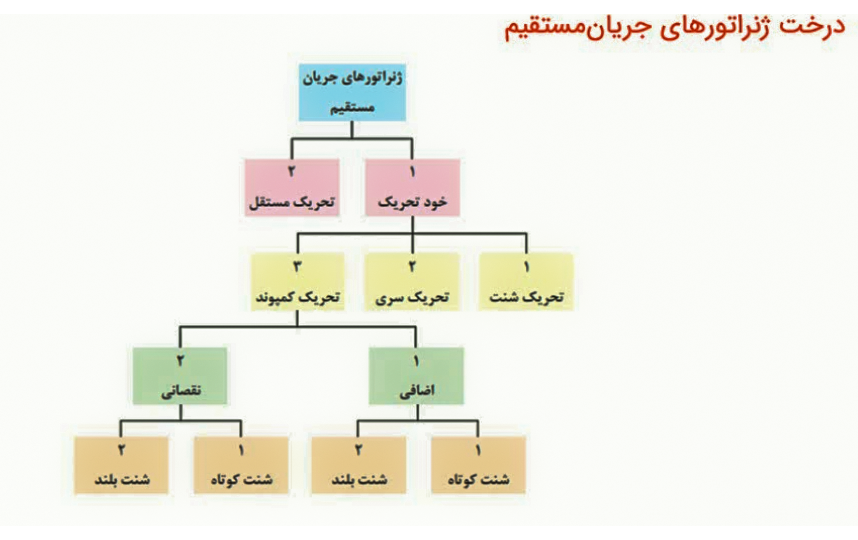

و در آخر میتوانیم مطابق تصویر زیر در خت ژنراتور هارو برسی کنیم اصولا ساختارژ همه ژنراتور های جریان مستقیم یک سان است و در همه اون ها سیم پیچی المیچر و سیم پیچی تهریک داریم
همون سیم پیچی هست که شعار هرقطب رو تهیه میکند با اتصالات مختلفی که در سیم یچی های میدان وسیم پیچی تحریک انجام میشود ژنراتور های مختلفی ساخته میشوند
تحریک مستقل چیست؟ یعنی ولتاژ سیم پیچی میدان توسط یک منبع خارجی تاعمین میشود
خود تحریک چیست؟و لتاژی که داخل ژنراتور انجام میشود و به سه دسته تحریک شند .سری . کمپوند
هستن ممنون که تا آخر این آموزش همراه من بودیدن
