اپتوکوپلرچیست ؟

سلام خدمت همراه همیشگی پرچم
اپتوکوپلر چیست ؟

اپتوکوپلر یک قطعه چهار پایه هست و دراکثر برد ها استفاده میشود.
این قطعه شبیه به ای سی هست و کاربرد آن ایجاد ارتباط بین قسمت های برد هست با این تفاوت که این ارتباط رو مستقیم ایجاد نمیکنه

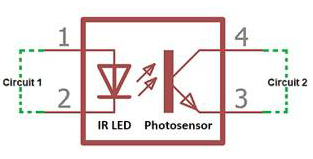

دقت کند اگر بخواهیم از این سر مدار به اون سر مدار اتصال یا ارتباط برقرار کنیم باید سیم کشی یا توسط قطعات مختلف ایجاد بشه . ولی حالا این اپتوکوپلر اومده از ارتباط بی سیم استفاده کرده . یعنی با نور این کار رو انجام میده در علم الکترونیک به این حالت ایزوله گفته میشود یعنی ابتوکوبلر اومده این دو بخش رو به صورت ایزوله برقرار کرده حالا برای این که درک بهتری از این قطعه داشته باشید به تصویر زیر نگاه کنید

برای شما که تعمیر کار هستین این قطعه به درد تعمیرات میخوره و باعث تحلیل اون مدار میشود که شما بفهمی اون مدار رو چگونه باید تعمیر کنی و این قطعه رو بشناسید

بریم سراغ ساختار این قطعه همان طور که در تصویر بالا دیدی این قطعه یک دیود نوری داخل آن دارد و در روبه روی آن یک گیرنده نوری که به آن کوتو ترازیستورهم گفته میشود.

  شما اگه به شماتیک آن دقت کنی متوجه میشی دراین قطعه نماد دیود LED یا همان مادون قرمز و یک نماد فوتو ترانزیستور هست

ترانزیستور آن  یک جوری هست که پایه بیس آن با نور تحریک میشه و از این جهت نوری که مادون قزمز تولید میکنه یک نور معمولی هست مثل نور سر کنترل  که باچشم دیده نمیشه به این علت که چشم ما قابلیت دیدن این نور رو نداره

حالا گیرنده این قطعه که در مقابل این مادون قرمز قرار دارد وقتی ولتاژ به مادون قرمز یا همون فرستده اعمال میشه.  این طرف گیرنده اون رو دریافت میکنه و هر چه این نور شدت بیشتری داشه باشد ولتاژ اعمال شده به بیس بیشتر خواهد بود (بستگی به نوع و حد توان آن ها دارد) یعنی قدرت و توان خروجی بیشتر خواهد بود

خرابی اپتوکوپلربه صورت نصفه

حالا  اگر این قطعه اپتوکوپلر یک طرف آن بسوزد یا قطع شد ولتاژ آن هم نیز قطع میشود و ولتاژ وردی و خروجی هم قطع میشود چرا ؟ چون به این علت که این قطعه با نور کار میکند و وقتی نوری در کار نباشد خوب نتیجه ای هم نخواهد داد ….. میان آموزش یک نکته بگم یادم نره : نکته هنگام تعمیربرد در صورت خرابی این قطعه  حتما مثل همین قطعه رو جابزنی چون این قطعه انواع مختلفی با ساختار های  مختلفی دارد

چرا این قطعه پک شده است ؟

حالا این قطعه رو آمدن داخل پک قرار دادن تا از نور محیط محافظت بشه و کار خود را به خوبی انجام بده به همین دلیل هست که شما این قطعه رو به شکل آی سی مشاهده میکنید اپتوکوپلر مدل های مختلف با ابعاد و اندازه های مختلفی دارن و تعداد پایه های آنها هم باهم متفاوت هستند در تصویر زیر انواع آنها رو به شما نشان دادم

ساده ترین اپتوکوپلر این مدل چهار پایه هست که دوتا برای دیود نوری یا همان مادن قرمز هست و دوتای دیگر برای کلکتور و امیتر هستن و بیس هم در داخل تراشه هستند

همان طور که مشاهده میکنی یک نقطه روی بدنه این قطعه وجود دارد که نشان دهنده آند مادون قرمز هست

حالا اگه شماتیک وخود قطعه رو به سمت بالا بگیری میبینی که این نطقه در سمت مادن قرمز قرار دارد

یعنی اگر خواستیم مادون قرمز رو راه بندازیم میایم چکار میکنیم میاییم از این سمت نقطه ولتاژ مثبت رو میدیم بهش و طرف پایه کناری منفی و در مقابل این ها هم خروجی رو وصل میکنیم
حالا کلتور امیتر رو چه جوری پیدا کنیم ؟ در اینجا در روبه روی آن نقطه  فیزیکی پایه رو به رو میشه کلتور و پایه پایین میشه امیتر… بیس هم که در داخل تراشه هست

روش تست اپتوکوپلر در اینجا شما می دانید که یک ترانزیستور و یک led وجود دارد اول باید این قطعه روئ از برد جدا کنید و بعد تست کنید قبل از این که بریم سراغ تست بگم که چطوری این قطعه خراب میشود این قطعه اگر ولتاژ بیشتر از ولتاژ کاری به مادون قرمز اعمال بشه مادون میسوزه و اپتوکوپلر از کار می افته به این دلیل که اپتوکوپلر توسط نور کار میکند و وقتی مادون قرمز بسوزد دیگر نوری نیست…. برای ارتباط برای جلو گیری از این سوختن این قطعه  امدن  از یک مقاومت در مدار اضافه کردن  تا از سوختن مادون قرمز  و ولتاژ اضافه جلو گیری بشه حالا میرسیم به ترانزیستور ها …ترانزیستور ها درصد خرابی بالایی دارن وبا فشار جریان این قطعه داغ کرده و میسوزد
حالا چگونه این هارو تست کنیم  ما سه حالت برای تست این قطعه داریم که این پایین گفتم بهتون

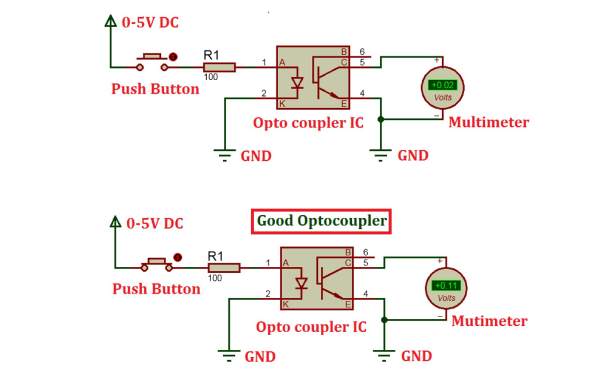

روش تست اول
1.وسایل مورد نیاز: مولتی متر یا اهم متر، اپتوکوپلر، مقاومت ۱۰۰ اهم یا چند صد اهم، دکمه قطع و وصل، باتری یا منبع تغذیه.
۲- مولتی متر را روشن و در حالت مقاومت قرار دهید (X1K Ohm or X10K Ohm) سپس
آن را بین پایه های امیتر و کلکتور وصل کنید: پروب قرمز به کلکتور و پروب سیاه به امیتر.
۳- مقاومت را به صورت سری به آند LED وصل کنید.
۴- منبع تغذیه را روشن کرده و دکمه را فشار دهید.
۵- ولتاژ را از ۰ به مقادیر ۲ تا ۵ ولت افزایش دهید.
۶- باید در اهم متر ببینید که با افزایش ولتاژ ورودی، مقاومت خروجی کاهش می یابد و برعکس که
در این حالت اپتوکوپلر سالم بوده و در غیر اینصورت خراب است.

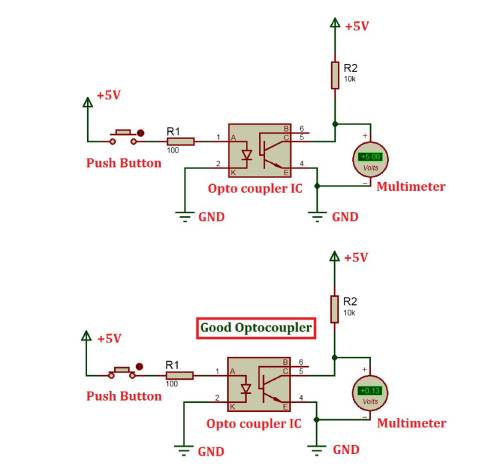

روش تست دوم
۱- وسایل مورد نیاز: مولتی متر یا اهم متر، اپتوکوپلر، مقاومت ۱۰۰ اهم یا چند صد اهم، دکمه قطع و وصل، باتری یا منبع تغذیه.
۲- مولتی متر را روشن و حالت ولتاژ DC را انتخاب کنید. سپس
آن را بین پایه های امیتر و کلکتور وصل کنید: پروب قرمز به کلکتور و پروب سیاه به امیتر.
۳- مقاومت را به صورت سری به آند LED وصل کنید.
۴- منبع تغذیه +۵ ولت DC را به مدار اعمال کرده و دکمه را فشار دهید.
۵- با وصل شدن دکمه، ولتاژ باید در نزدیکی ۰ یا ۰٫۲ ولت DC خوانده شود و
با قطع شدن دکمه، ولتاژ باید در نزدیکی ۵ یا ۴٫۹ ولت DC خوانده شود که
در این حالت اپتوکوپلر سالم بوده و در غیر اینصورت خراب است.

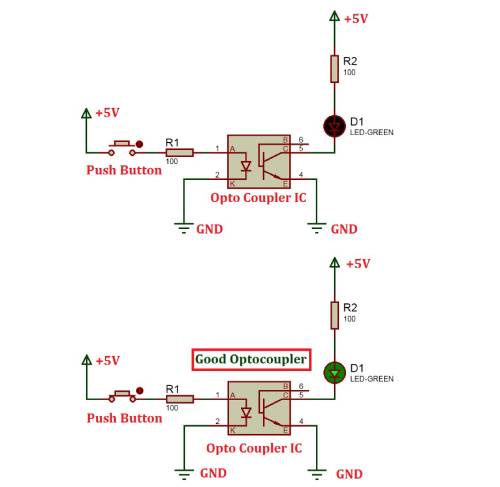

روش تست سوم

۱- وسایل مورد نیاز: مولتی متر یا اهم متر، اپتوکوپلر، مقاومت ۱۰۰ اهم یا چند صد اهم، دکمه قطع و وصل، باتری یا منبع تغذیه.
۲- مولتی متر را روشن و حالت ولتاژ DC را انتخاب کنید. سپس
آن را بین پایه های امیتر و کلکتور وصل کنید: پروب قرمز به کلکتور و پروب سیاه به امیتر.
۳- مقاومت را به صورت سری به آند LED وصل کنید.
۴- منبع تغذیه +۵ ولت DC را به مدار اعمال کرده و دکمه را فشار دهید.
۵- با وصل شدن دکمه، LED روشن و سبز می شود و
با قطع شدن دکمه، LED خاموش می شود که
در این حالت اپتوکوپلر سالم بوده و در غیر اینصورت خراب است.

امیدواریم لذت برده باشین ازاین آموزش
