ترایاک چیست
ترالیاک چیست ؟
تریاک چیست ؟ این یک قطعه الکترونیکی هست به نام تریاک این قطعه سه پایه دارد این کار عمل سوِئیچینگ AC را برای من انجام میده ما سوئیچ الکترونیکی زیاد داریم که معروف ترین ها ترانزیستور هست ما تا به الان برا سوئیچ از ولتاژ DC از ترانزیستور استفاده می کردیم

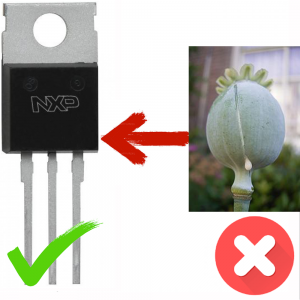

بنابراین ولتاژ اگه AC باشه ما نمی توانیم از ترانزیستور استفاده کنیم پس باید از یک قطعه استفاده کنیم به اسم تریاک (این قطعه اسم غلط اندازی داره ولی کابرد های زیادی داره )
ترایاک چیست و چگونه بهجای رله در مدارها استفاده میشود؟

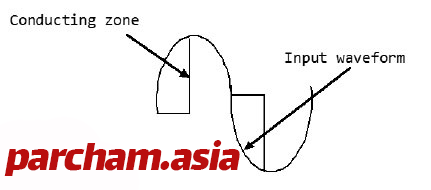

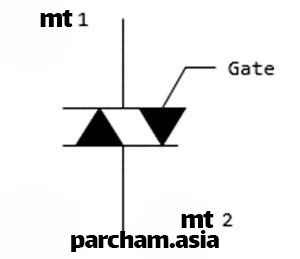

این قطعه سه پایه داره پایه گیت(g) پایه mt1و پایع mt2 که به این پایع های mt معین ترمینا گفته میشود این پایع ها در بعضی از ترایاک ها باهم فرق میکند این معین ترمیانال ها 1و 2 باهم فرق میکنه پس شما نمی تونی این دوتا رو جابجا بزنی حالا براری راه اندازی آن باید ولتاژ فازرو به mt1 وصل کنی و اون مصرف کننده رو به mt2 ما بجای مصرف کنند لامپ 220 گذاشتیم این لامپ یک سر به تریاک وصل شده و دیگری به نول حالا وقتی گیت ما تهریک میشه برق وصل میشه و وقتی تهریک قطع بشه برق قطع میشه حالا شما میگن چرا از رله استفاده نمی کنی چون این قطعه از رله سریع تر و بی سر صدا تر بود و باعث بالا رفتن سرعت میشود و این که رله الکترومکانیکی هست وباعث میشه نویز در مدار ایجاد بشه در تریاک چرا که میتواند را در هر دو نیمهی دامنه مثبت و دامنه منفی سیکل کنترل کند . این مفهوم را با بیانی ساده در شکل زیر میبینید.
ترایاک چیست و چگونه ساختار منحصر بهفرد آن عملکرد مدارها را تغییر میدهد؟

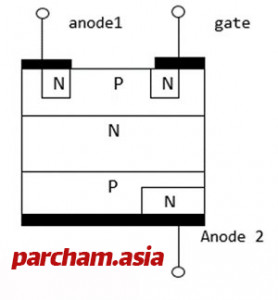

ساختار ترایاک یادآور ساختار دیاکی است که یک اتصال اضافه برای گیت داشته باشد. این گیت اضافه ، به این منظور تعبیه میشود که ضمانتی باشد برای کنترل جریان. مشابه سایر قطعات ، تریاک نیز از سیلیکون ساخته میشود. از این رو، پروسه ساخت سیلیکون منجر به تولید قطعات ارزانتر و سبک تری میشود. همانطور که در شکل زیر میبینید، تریاک 6 ناحیه نامگذاری شده دارد، 4 ناحیه نوع N و 2 ناحیه نوع P.
ترایاک چیست؟ آشنایی با عملکرد و کاربردهای این قطعه جادویی در کنترل جریان AC!
ترایاک چیست ؟ نوعی قطعه نیمههادی هستند که عملکردشان شبیه تریستور است اما با این تفاوت که قادرند جریان AC را در هر دو نیمه سیکل کنترل کنند. این ویژگی باعث میشود ترایاکها در سیستمهای الکتریکی برای کاربردهایی نظیر دیمرهای نوری بسیار مفید باشند، چرا که به طور همزمان هر دو نیمه سیگنال AC را مدیریت میکنند و بهرهوری توان را به حداکثر میرسانند.
از نظر عملکرد، ترایاکها مشابه تریستورها هستند، اما از آنجایی که ترایاکها میتوانند جریان را در هر دو جهت هدایت کنند، در مدارهایی که به کنترل توان نیاز دارند کارایی بیشتری دارند. با این حال، در مدارهایی که توان پایینی مورد نیاز است، استفاده از تریاکها به اندازه تریستورها به صرفه نخواهد بود.
در تصویر زیر مشاهده میکنید که چگونه میتوان عملکرد یک ترایاک را با دو تریستور معادلسازی کرد. این مقایسه نشان میدهد که ترایاک چگونه با طراحی خاص خود میتواند بهینهتر و موثرتر عمل کند.

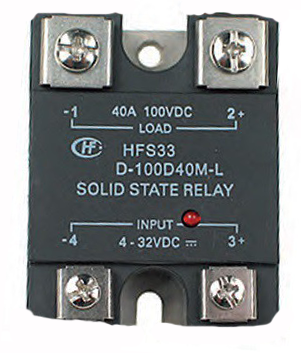

ترایاکها به دلیل بیصدا و سریع بودنشان، جایگزین مناسبی برای رلههای الکترومکانیکی در بسیاری از مدارها هستند، چرا که از ایجاد نویز در مدار جلوگیری کرده و کارایی کلی سیستم را افزایش میدهند.
.
ترایاک چیست : چگونه این قطعات کوچک دنیای الکترونیک را متحول میکنند؟
ترایاکها به دلیل تواناییشان در کنترل جریان AC در هر دو نیمه سیکل، به قطعات بسیار کارآمدی در مدارهای الکترونیکی تبدیل شدهاند. این قطعات کوچک، بهویژه در کاربردهایی که نیاز به توان بالا نیست، عملکرد بسیار خوبی دارند. یکی از مزایای اصلی ترایاکها این است که در کنترل سرعت موتورهای کوچک، دیمرهای نوری، فنهای الکتریکی و سایر دستگاههای خانگی نقش کلیدی ایفا میکنند.
ترایاک چیست ؟ به عنوان یک جایگزین بیصدا و سریع برای رلههای الکترومکانیکی در مدارها عمل میکنند. برخلاف رلهها، ترایاکها با ایجاد نویز و اختلال در مدارها مواجه نمیشوند و به همین دلیل در سیستمهای الکتریکی حساس و مدارات الکترونیکی مورد استفاده قرار میگیرند. از دیگر مزایای ترایاکها میتوان به سادگی کنترل آنها و کاهش هزینههای نگهداری اشاره کرد.
با این حال، ترایاکها در مدارهایی که به توان بالا نیاز دارند، ممکن است با مشکلاتی روبرو شوند. یکی از معایب آنها رفتار غیرمتقارن در زمان سوییچینگ است که میتواند منجر به ایجاد تداخلات الکترومغناطیسی (EMI) شود. به همین دلیل، استفاده از ترایاکها در توانهای بالا ممکن است بهینه نباشد و تریستورها در این موارد عملکرد بهتری دارند.
با تمام این موارد، ترایاکها همچنان یکی از محبوبترین گزینهها برای کنترل جریان در دستگاههای خانگی و مدارهای با توان متوسط هستند. قدرت، کارایی و سادگی آنها در کاربردهای متنوع، باعث شده تا این قطعات کوچک نقش بزرگی در دنیای الکترونیک ایفا کنند.
