ضبط ماشینتو به راحتی بلوتوثی کن

ضبط ماشینتو بلوتوثی کن

قصد دارم امروز آموزشی را به شما ارایه دهم که با یادگیری آن بتوانید با صرف هزینه کمتر از صد هزار تومان ضبط خود را تبدیل به یک ضبط بلوتوثی کنید. وسایلی که برای این کار نیاز داریم  شامل، یک دستگاه ضبط اتومبیل که دارای پورت ورودی audio و قطعه مربوطه و یا همان ماژول بلوتوثی و همچنین ابزارهای لازم برای نصب قطعه نیز شامل هویه، قلع،روغن لحیم و مولتی مترمی باشد.

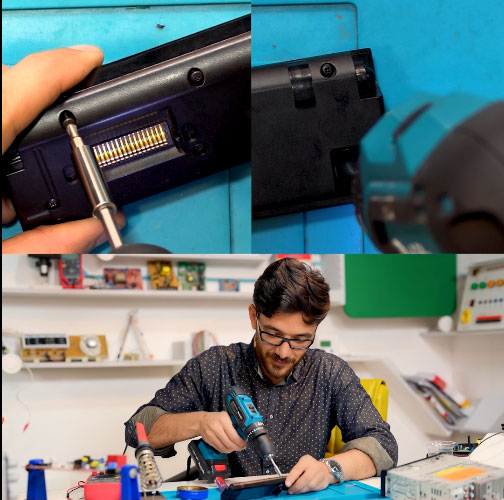

اگر ضبط شما دارای پنل جدا شونده است آن را از ضبط جدا کرده و قاب آن را خارج کنید تا به قسمت پشت آن دسترسی داشته باشید. اگر ضبط شما دارای پنل ثابت است نگران نباشید، در قسمت پشت ضبط شما پورت های مربوط به صدا پیش بینی شده که با دسترسی به آنها میتوانید ادامه کار را دنبال کنید.

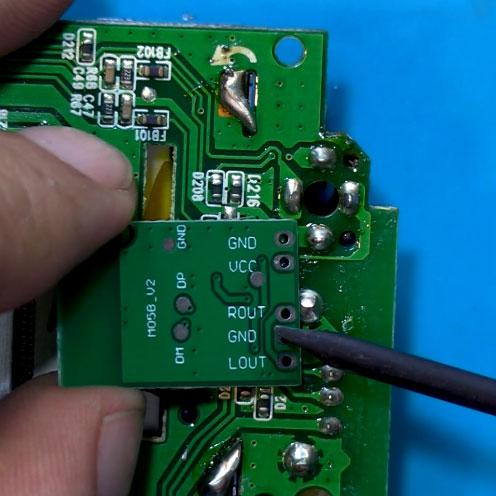

پس از آنکه قاب پنل را برداشتید، حالا باید قطعه بلوتوثی را به ضبط متصل کنیم، برای شروع کار باید توجه شود که بر روی قطعه بلوتوثی 5 پایه شامل پایه مثبت، منفی ، زمین، صدای گوش راست و چپ وجود دارد که این پایه ها باید به پایه های مشابه در ضبط که دارای وظایفی متناسب با این پایه ها هستند متصل گردند.حالا باید پایه های متناظر با پایه های موجود در قطعه بلوتوثی را در دستگاه ضبط پیدا کنیم و آنها را به یکدیگر متصل کنیم. جک های تعبیه شده در ضبط های اتومبیل معمولا دارای 3 و یا 4 قسمت شامل صدای گوش سمت راست، چپ و زمین و پایه چهارم نیز میکروفن می باشد که ما در این آموزش به آن نمی پردازیم.

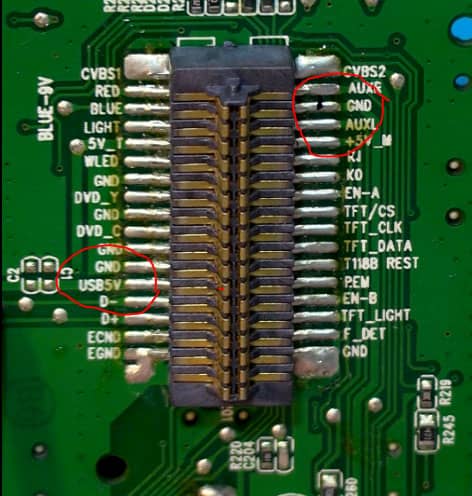

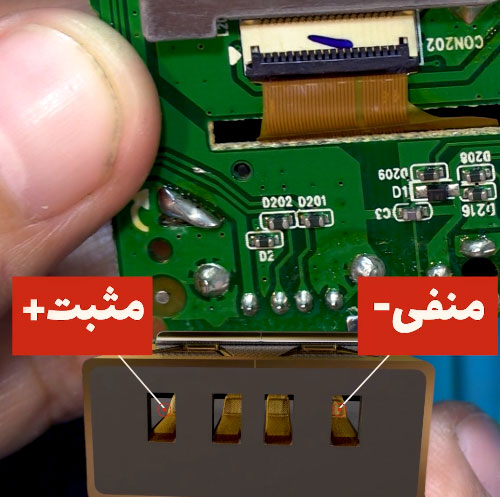

ابتدا باید منبع تغذیه قطعه را یعنی همان پایه های مثبت(VCC) و منفی(GND) ماژول را که بر روی قطعه درج گردیده و مشخص است به ضبط وصل کنیم، اولین اقدام برای اینکار شناسایی پایه های مثبت و منفی در ضبط می باشد. راههای مختلفی برای شناسایی پایه های مثبت و منفی در برد ضبط وجود دارد، اولین روش تشخیص از طریق شناسایی کلمه GND که نشان دهنده پایه منفی می باشد و با کمی بررسی پایه مثبت نیز که معمولا با V5 مشخص شده قابل شناسایی است . راه دیگر شناسایی پایه مثبت و منفی بر روی برد از طریق پایه USB که روی پنل ضبط وجود دارد، قابل شناسایی است. بدین صورت که وقتی USB را روبروی خود قرار دهیم به نحوی که قسمت برجستگی مشکی رنگ داخل آن بطرف پایین باشد ، حالا برد را برمی گردانید اولین پایه از سمت راست پایه منفی است و اولین پایه از سمت چپ نیز پایه مثبت می باشد.

اگر چنانچه هنوز موفق به تشخیص پایه های مثبت و منفی در برد نشدید، خازن های برد می تواند در این زمینه به شما کمک کند. روی خازن های SMD قسمتی که علامت مشکی رنگ دارد پایه منفی و طرف دیگر خازن پایه مثبت می باشد. در خازن های الکترولیتی قسمتی که باند نقره ای دارد پایه منفی و طرف دیگر خازن پایه مثبت می باشد. در این ماژول که 5 ولتی می باشد باید پایه مثبت و منفی آن باید به پایه های مثبت و منفی 5 ولت ضبط وصل گردد.

حالا باید پایه های صدا را بر روی برد مشخص کنیم. اصولاً در جک ها از بالا به پایین اولین قسمت مربوط به صدای گوش چپ و بعد صدای گوش راست و سومین قسمت مربوط به زمین می باشد. اگر جک ما چهار قسمتی باشد آخرین قسمت مربوط به میکروفن است.

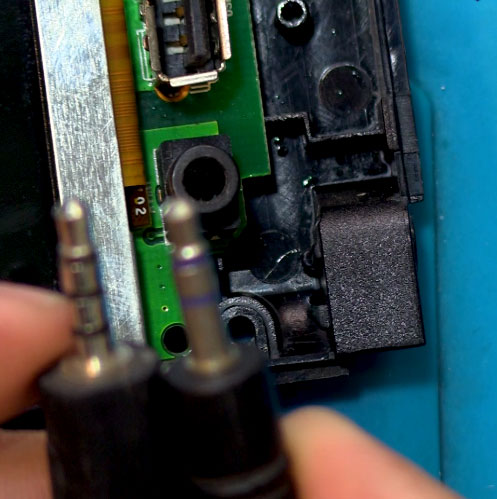

در این مرحله برای  تتشخص پایه های صدای گوش سمت راست، چپ و زمین بر روی برد ضبط نیاز به یک جک داریم که خروجی آن شامل صدای گوش راست، چپ و زمین می باشد. جک را به پایه جک ضبط وصل می کنیم و بعد مولتی متر را بر روی تست اتصال کوتاه قرار می دهیم، حالا یکی از پراب های مولتی متر را بر روی قسمت خروجی جک که مربوط به زمین است (معمولا رنگ آن سفید است) می گذاریم و پراب دیگر مولتی متر را به ترتیب بر روی پشت جک ضبط قرار می دهیم در هر مرحله که صدای بوق شنیده شد آن پایه مربوط به زمین می باشد و برای مشخص کردن صدای گوش راست و چپ به همین صورت عمل می کنیم و پایه های مربوط به هرکدام را در برد مشخص می کنیم(معمولا رنگ قرمز مربوط به صدای گوش راست و رنگ زرد مربوط به صدای گوش چپ می باشد).

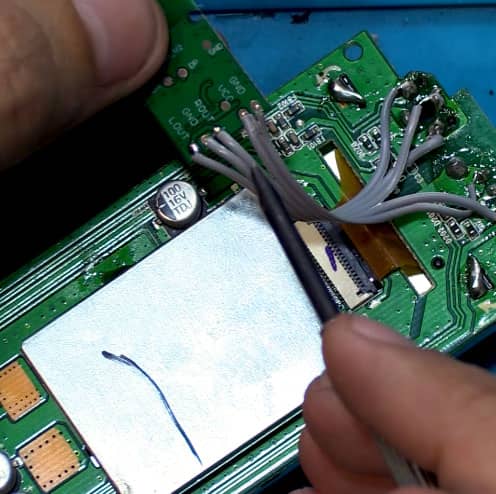

پس از مشخص کردن پایه های صدای گوش راست ، چپ و زمین در پشت پایه جک و همچنین مشخص کردن پایه مثبت و منفی در پشت USB برد ، این پایه ها را دقیقاً به همان پایه هایی که عملکرد مشابه در ماژول تبدیل بلوتوثی دارند وصل می کنیم.

پس از اینکه پایه ها را به این ترتیب به یکدیگر لحیم کردیم در انتها ماژول را بوسیله چسب حرارتی یا دو طرفه به مکانی مناسب در پشت برد که مانع بسته شدن کاور پنل ضبط نشود می چسبانیم. و در انتها قاب پنل را بسته و حالا ضبط شما تبدیل به یک ضبط بلوتوثی شده است، استفاده کنید و لذتش را ببرید.
