منبع تغذیه جدید برد

منبع تغذیه جدید

همانگونه که می دانید منبع تغذیه سوئیچینگ در اکثر بردها شامل ترانس و آی سی سوئیچینگ و تعدادی قطعات دیگر می شود که برق مورد نیاز دستگاه را تامین می نماید.

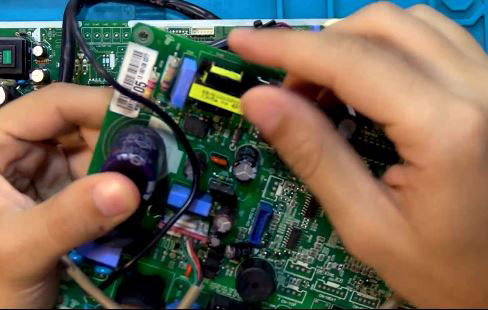

اخیراً در تعدادی از کولرهای گازی جدید بردهای مورد استفاده قرار می گیرد که در آنها منبع تغذیه تعبیه شده با اکثر بردهای موجود متفاوت است. دراین بردها از ماژولی استفاده شده که دیگر نیازی به استفاده از اپتوکوپلر ، آی سی سوئیچینگ و فیدبک در آنها نمی باشد و به آن ماژول ترانس یا ماژول فرید و همچنین ماژول منبع تغذیه هم گفته می شود.

در ادامه قصد دارم نحوه کارکرد ، تست و تعمیر ماژول منبع تغذیه را بگویم. به این نکته توجه شود که این نوع منبع تغذیه به بندرت خراب می شود ولی اگر خراب شود قابل تعمیر نیست و باید تعویض گردد.

چگونه میتوانیم خرابی منبع تغذیه سوئیچینگ را تشخیص دهیم؟

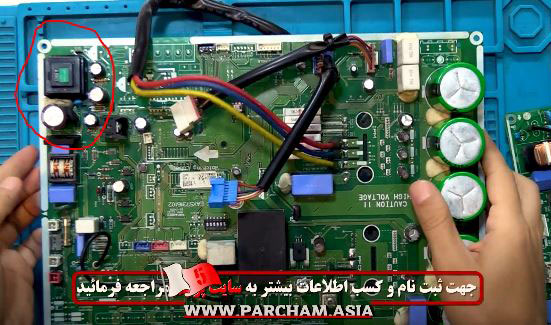

اگر به تصویر زیر نگاه کنید، در کنار ماژول تغذیه سه خازن قرار دارد، یک خازن 400 ولتی که از پل دیود می آید که ولتاژ حدود 300 ولت را در خروجی دارد و برای ورودی ماژول تغذیه قابل استفاده است. علاوه بر آن دو عدد خازن خروجی و در کنار آنها یک عدد دیود شاتکی هم قرار گرفته است. این دو خازن خروجی می توانند دو ولتاژ یکسان یا متفاوت بدهند که معمولا بین 12 تا 15 ولت خروجی دارند.

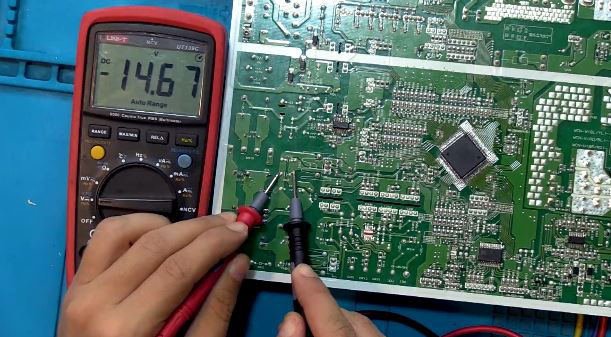

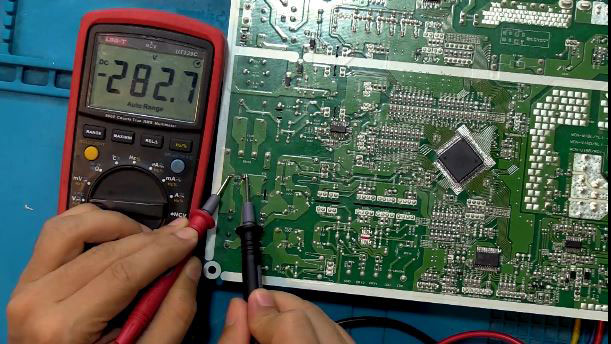

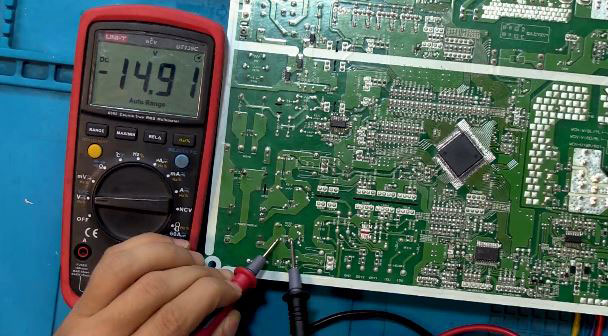

حالا میخواهیم خازن ورودی را تست نماییم. خروجی این خازن بطور معمول باید حدود 310 ولت باشد. برای ولتاژگیری  برد را به برق متصل می کنیم، همانگونه در تصاویر زیر مشاهده می کنید ابتدا ولتاژ خازن ورودی را می گیریم که حدود 300 ولت می باشد، از خازن های خروجی یکی از آنها حدود 157 ولت و خازن دیگر که خازن صافی است هم حدود 157 ولت خروجی دارد.

اگر ماژول تغذیه، ولتاژ ورودی داشته باشد ولی ولتاژ خروجی نداشته باشد ماژول تغذیه ما خراب است. این نوع ماژول مانند رگولاتور عمل می کند و یک ترانس DC به DC  محسوب می شود یعنی برق DC  را می گیرد و خروجی آن نیز برق DC می باشد. در داخل این ماژول فرآیند مربوط به کاهش و تثبیت ولتاژ  صورت می گیرد.

امیدوارم از این آموزش لذت برده باشید و در تعمیرات به شما کمک کند.
