آموزش جامع تعمیر برد ماشینهای ظرفشویی LG
به سایت پرچم خوش آمدید. با یکی دیگر از آموزشهای رایگان دوره تعمیرات برد ماشینهای ظرفشویی برند LG در خدمت شما هستیم. همانطور که میدانید، در میان قطعات ریز و درشت ماشین لباسشویی، قطعهای به نام برد وجود دارد که در گروه قطعات الکتریکی این دستگاه جای میگیرد. وظیفه اصلی این قطعه، کنترل سایر بخشهای دستگاه است، درست مانند برد تلویزیون یا مادربرد کامپیوتر.
برد ظرف شویی ال جی چگونه کار میکند؟
وظیفه اصلی ماشین ظرفشویی از بین بردن چربی و استریل کردن ظروف با پاشیدن آب گرم و مایع مخصوص به آنها است. این کار با استفاده از یک موتور الکتریکی و پمپ نصب شده در پایین یک مخزن آب یا وان انجام می شود. پمپ مکش را از وان می گیرد و آب را از طریق بازوهای اسپری که ظروف را اسپری می کنند، دریافت می کند. سپس آب برای گردش مجدد به وان بر می گردد.
دلیل اصلی وجود ماشینهای ظرفشویی
ماشینهای ظرفشویی این امکان را فراهم میکنند که ظروف را با آب بسیار داغتری نسبت به شستشوی دستی بشویید. این ویژگی باعث میشود تا ظروف بهتر زدوده و استریل شوند. استفاده از صابون ارزانقیمت و آب سخت، بدون انجام برخی تنظیمات، میتواند عمر دستگاه را به میزان قابل توجهی کوتاه کند و باعث بروز مشکل و خرابی شود. در نتیجه، ممکن است نیاز به تعمیر پیدا کنید.
آشنایی با ساختار داخلی ماشین ظرفشویی
برای شروع تعمیر ماشین ظرفشویی، باید با ساختار داخلی آن و وظیفه هر واحد آشنا باشید. ممکن است یک مدار الکتریکی نیز مورد نیاز باشد. اگرچه در صورت بروز مشکل در ماژول الکترونیکی، احتمال تعمیر ماشین ظرفشویی بسیار کم است، اما همچنان میتوان با داشتن دانش کافی، مشکلات را شناسایی و رفع کرد.
بررسی مشکلات برق ماشین ظرفشویی

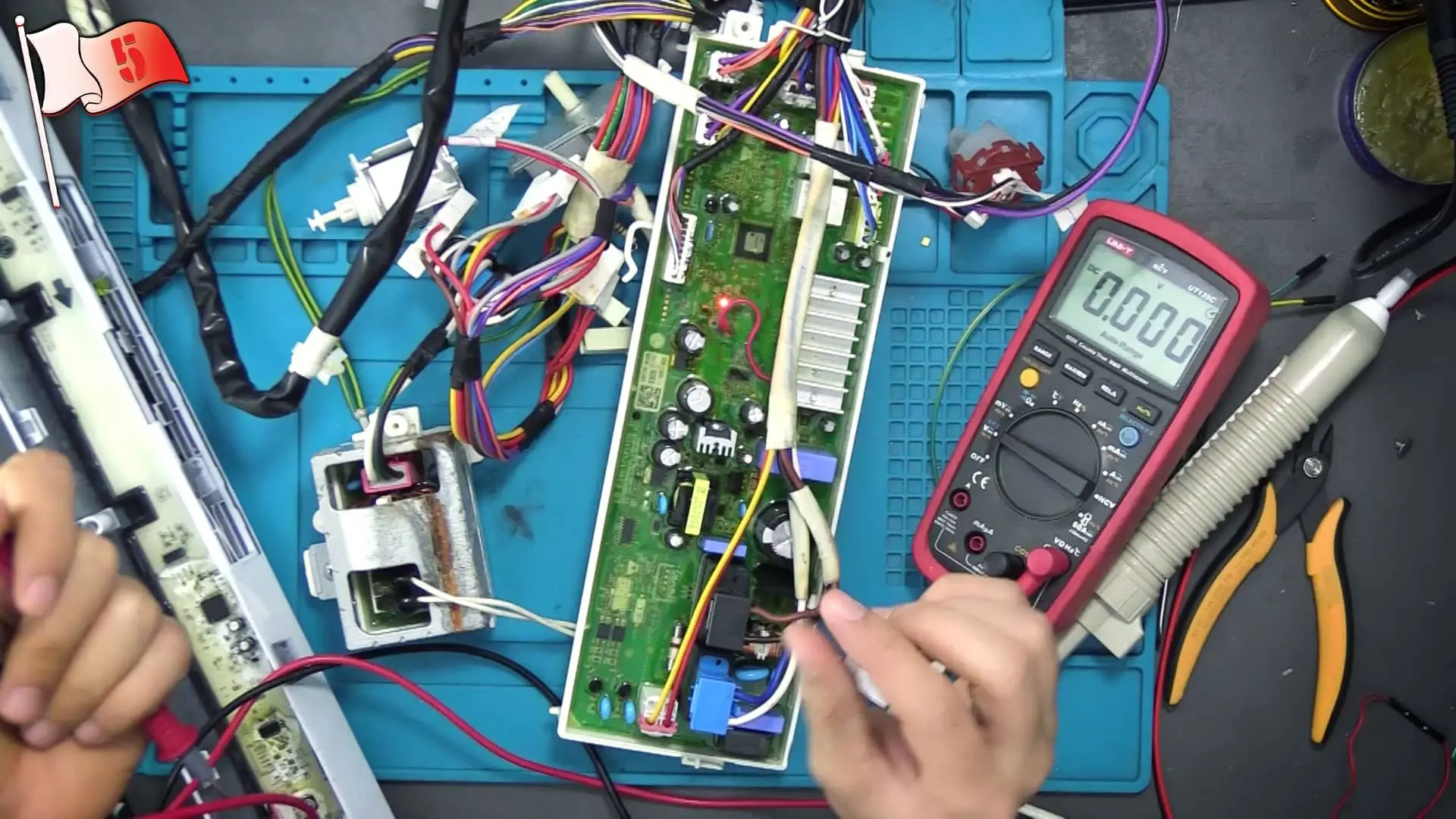

وقتی ماشین ظرفشویی شما روشن نمیشود، دلایل مختلفی میتواند وجود داشته باشد. فقدان برق میتواند به دلیل یک خطای طراحی یا ساخت باشد، اما همچنین میتواند ناشی از شرایط یا رویدادهایی خارج از کنترل سازنده باشد. عملکردهای الکترونیکی ماشین ظرفشویی توسط برد مدار چاپی (PCB) کنترل میشود. اگر PCB معیوب را تعویض کنید، ماشین ظرفشویی شما ممکن است دوباره مانند یک دستگاه نو کار کند.
تعویض برد مدار چاپی (PCB)
لازم به ذکر است که PCB از قبل برنامهریزی شده است. در این مقاله با برد الکترونیکی ماشین ظرفشویی و علل خرابی آن و همچنین نحوه تعویض آن آشنا خواهیم شد. همچنین، شماتیکی از مدار ماشین ظرفشویی را نیز ارائه خواهیم داد تا به شما در درک بهتر و تعمیر این دستگاه کمک کنیم.
آموزشگاه پرچم دوره آموزش تعمیرات لوازم خانگی را بطور جامع و از پایه تا پیشرفته و همچنین دوره های کوتاه مدت آموزش تعمیرات پکیج، آموزش تعمیرات لباسشویی ، آموزش تعمیرات یخچال و دیگر لوازم خانگی را بصورت جداگانه برگزار می کند. برای اطلاع از نحوه برگزاری دوره ها با شماره 09198691788 تماس بگیرید.
آموزش تعمیر برد ماشین ظرف شویی
علائم خرابی برد ماشین ظرف شویی :
- روشن نشدن ماشین ظرفشویی
- خاموش شدن ناگهانی دستگاه حین کار
- بوی سوختگی
- عدم آبگیری
- گرم نشدن آب
- تخلیه نکردن آب ظرفشویی
- نمایش ارور بر روی صفحه نمایشگر دستگاه
دلایل خرابی برد ماشین لباسشویی :
- خازن های موجود روی برد به حالت نیم سوز درآمده اند.
- امکان اتصالی سیم پیچی دستگاه وجود دارد.
- یکی از قسمت های برد ممکن است از کار افتاده باشد.
- بخش مربوط به آبگیری ماشین ظرفشویی به طور کامل انجام نمی شود.
- وجود نوسان برق می تواند به برد ظرفشویی آسیب رساند و مثلا باعث سوختن فیوزها و خازن ها شود.
- نیم سوز شدن برد ممکن است به آن آسیب رساند.
- این امکان وجود دارد که آب به داخل ظرفشویی نفوذ کرده و در پی آن منجر به خیس شدن و سوختن برد شده است.
برای شما ساده سازی کرده ایم !
- المنت حرارتی
- محفظه تزریق و مواد شوینده
- نوار تنظیمات
- قفسه
- سبد نقره ای رنگ
- بازوی آب پاش
- قفل درب
- شیر ورودی آب
- پمپ گردش آب
- سیستم تصفیه
علت اصلی روشن نشدن LED های پنل جلویی ماشین ظرف شویی :

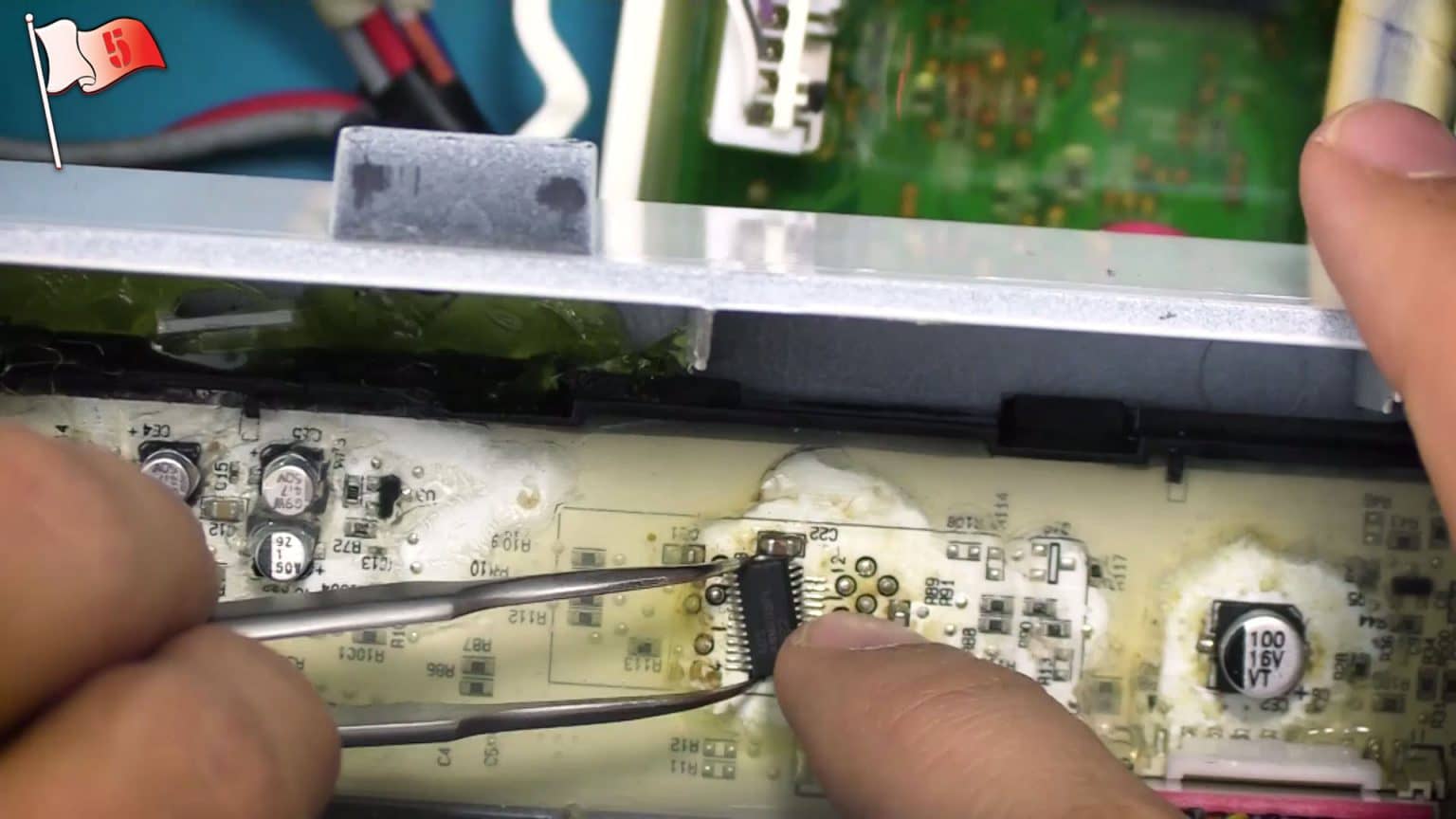

✅ همونطور که در تصویر مشاهده میکنید ایراد روشن نشدن ال ای دی پنل در ماشین های ظرفشویی میتواند به عواملی مانند خرابی آیسی میکروچیپ و خازن ها اشاره کرد.
✅ البته در این برد ما این ایراد از آیسی درایور مربوط به شمارنده های سمت راست پنل بود که با تشخیص و تعویض صحیح این ایراد برطرف شد.
خیلی دوستانه بخواییم بگیم این بردهای پنل میتونه مشکلات متعددی رو به وجود بیاره ! مثلا اگر یکی از این 3تا آیسی درایورها وظیفه های خاصی در مدار دارند.
✅ اولین آیسی درایور از سمت چپ مسئول LED های سون سگمنت هستند.
✅ دومین آیسی نیزر برای ال ای دی های سمت چپی و این آیسی که ما برداشتش کردیم مربوط به سمت راست LED پنل میباشد.
✅ که مشکل دقیقا همینجا بود و با سفارش از چین و جایگذاری ایراد کاملا برطرف شد.
