توضیح کوتاه قطعات

وریستور (Varistor):

وریستور یک قطعه الکترونیکی است که مقاومت آن به ولتاژ اعمالی وابسته است. در ولتاژهای معمول، وریستور مقاومت بالایی دارد و جریان کمی از آن عبور می‌کند. اما هنگامی که ولتاژ از یک مقدار معین بالاتر رود (ولتاژ شکست)، مقاومت وریستور به شدت کاهش می‌یابد و جریان زیادی از آن عبور می‌کند، که این باعث حفاظت از مدار در برابر ولتاژهای ناگهانی و مخرب می‌شود.

NTC (Negative Temperature Coefficient):

این قطعه یک نوع مقاومت حرارتی است که با افزایش دما، مقاومت آن کاهش می‌یابد. NTC معمولاً در مدارهای حفاظت حرارتی یا برای کنترل جریان راه‌اندازی در دستگاه‌های الکترونیکی به کار می‌رود. این قطعه به جلوگیری از جریان‌های ناگهانی و بیش از حد کمک می‌کند، به خصوص در زمان روشن شدن دستگاه.

تعریف ظرفیت خازن:

ظرفیت خازن نشان‌دهنده توانایی یک خازن در ذخیره‌سازی بار الکتریکی است و با واحد فاراد اندازه‌گیری می‌شود. هرچه ظرفیت خازن بیشتر باشد، توانایی آن در ذخیره‌سازی انرژی بیشتر است. برای تست ظرفیت خازن، می‌توانید مولتی‌متر را روی حالت تست خازن قرار دهید و پروب‌ها را به پایه‌های خازن متصل کنید. اگر مقدار نشان‌داده شده توسط مولتی‌متر با مقدار نامی خازن تطابق نداشت یا اگر خازن باد کرده باشد، به احتمال زیاد خازن خراب است.

بررسی قطعات مشکوک به خرابی:

قطعاتی که به نظر مشکوک می‌آیند یا در معرض خرابی هستند، باید به دقت بررسی و تست شوند. برای تست این قطعات، معمولاً از مولتی‌متر استفاده می‌شود و آن را روی حالت‌های مختلفی مانند تست مقاومت، دیود یا خازن تنظیم می‌کنید. در این مرحله، اتصال کوتاه قطعات نیز بررسی می‌شود. به عنوان مثال، در مورد پل دیود، اگر با اتصال پروب‌های مولتی‌متر به پایه‌های فاز و نول صدایی شنیده شود یا مولتی‌متر مقاومت کمی را نشان دهد، این به معنای سوختن پل دیود است و باید تعویض گردد.

نکات مهم در تست قطعات:

• • تست گیت ماسفت: هنگام تست گیت ماسفت، مولتی‌متر را روی حالت تست دیود قرار دهید. اگر مولتی‌متر بوق زد، این نشان‌دهنده خرابی ماسفت است، زیرا نباید اتصال کوتاهی در گیت وجود داشته باشد.
  • تست خازن با مولتی‌متر: برای تست خازن، مولتی‌متر را روی حالت تست ظرفیت قرار دهید و پروب‌ها را به پایه‌های خازن متصل کنید. خازن‌های الکترولیتیک ممکن است دچار خرابی‌های رایجی مانند باد کردن یا ترکیدگی شوند. اگر خازن باد کرده باشد یا ظرفیت آن کمتر از مقدار نامی باشد، نشان‌دهنده خرابی است. همچنین، اگر خازن سالم باشد، احتمالاً سایر قطعاتی که به آن متصل هستند، مانند پل دیود، نیز سالم خواهند بود.

• • تست و تعویض ماسفت: ماسفت‌ها به عنوان سوئیچ‌های الکترونیکی در مدارها به کار می‌روند و دسترسی به آن‌ها ممکن است دشوار باشد. برای تست یا تعویض ماسفت، باید هیستری که به ماسفت متصل است، به دقت جدا کنید.

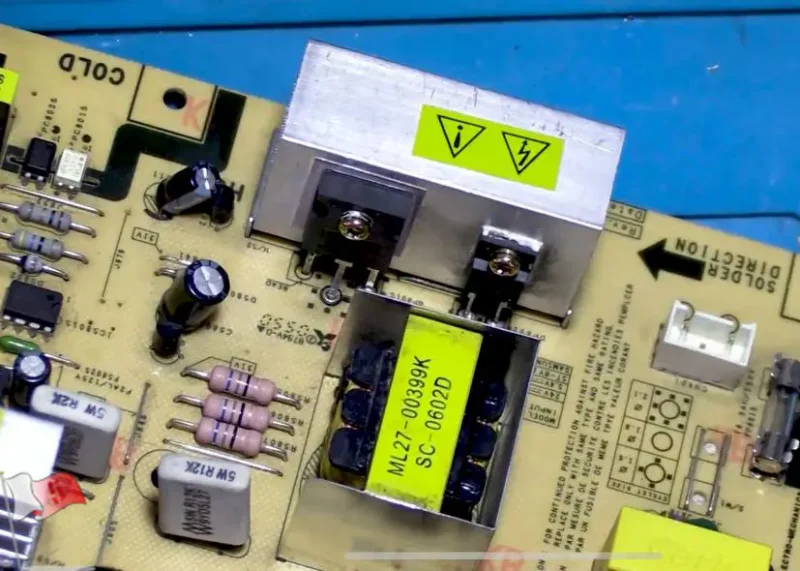

نحوه خارج کردن هیتسینک :

• 1. ابتدا هویه را به روغن لحیم آغشته کنید تا پایه‌های قطعات به راحتی گرم شوند.
  2. پایه‌های مورد نیاز را هدف‌گیری کرده و با استفاده از سیم لحیم و روغن لحیم، آن‌ها را آغشته کنید.
  3. سپس با استفاده از قلع‌کش، پایه‌ها را به دقت و با حوصله خارج کنید. دقت کنید که این کار باید با آرامش و دقت انجام شود تا هیچ آسیبی به سایر قطعات، پدهای مدار چاپی یا پایه‌های قطعات وارد نشود.

تمیزکاری و بررسی نهایی: پس از اتمام لحیم‌کاری و نصب قطعات، برد را به دقت تمیز کنید تا از هرگونه باقی‌مانده قلع، روغن لحیم و مواد زائد خلاص شوید. در نهایت، با استفاده از لامپ تست، فاز و نول را بررسی کنید تا از عدم وجود اتصال کوتاه اطمینان حاصل کنید. سپس ولتاژ قطعات مختلف را اندازه‌گیری کرده و از عملکرد صحیح آن‌ها اطمینان حاصل کنید.

نکته: استفاده از روغن لحیم باعث می‌شود قلع به راحتی ذوب شود و پایه‌ها به راحتی از لحیم جدا شوند. پس از انجام این مراحل، ماسفت خراب را خارج کرده و آن را با قطعه جدید تعویض کنید. برای نصب ماسفت جدید، از خمیر سیلیکون استفاده کنید تا انتقال حرارت به خوبی انجام شود.

نکته:رپیچ ماسفت را ابتدا شل بسته و سپس تنظیم پایه‌ها را به درستی انجام دهید. در نهایت، پیچ را محکم کنید و ماسفت را به برد لحیم کنید. اگر پیچ به درستی سفت نشود، ماسفت نمی‌تواند به خوبی عمل کند و ممکن است عملکرد مدار را مختل کند.

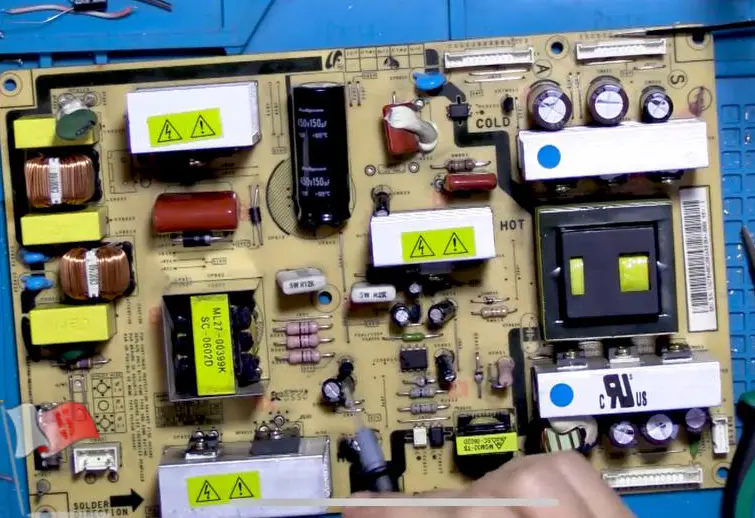

نکات ایمنی تعمیر برد سوخته تلویزیون

1. خاموش کردن و قطع برق: پیش از هر تعمیر، مطمئن شوید که تلویزیون خاموش و از برق کشیده شده است. از مولتی‌متر برای تست ولتاژ استفاده کنید.

2. استفاده از ابزار مناسب: برای جلوگیری از آسیب به برد، از ابزارهای مناسب و با کیفیت استفاده کنید.

3. پوشش ایمنی: از دستکش‌های ضد الکتریسیته و عینک ایمنی استفاده کنید و در محیطی خشک و بدون رطوبت کار کنید.

4. اجتناب از تماس مستقیم: از تماس مستقیم با قطعات حساس خودداری کنید و از ابزارهای مناسب استفاده کنید.

5. تجهیزات ضد استاتیک: از استرپ‌های ضد استاتیک و محیط‌های کاری ضد استاتیک برای جلوگیری از آسیب به قطعات حساس استفاده کنید.

6. کنترل دما: از استفاده بیش از حد گرما هنگام تعمیر و از سرد کردن سریع برد خودداری کنید.

7. تمیز کردن صحیح: پس از تمیز کردن برد، مطمئن شوید که به طور کامل خشک شده است.

8. تست نهایی: پس از تعمیر، تلویزیون را تست کنید تا از عملکرد صحیح آن اطمینان حاصل کنید.

9. مستندسازی: مراحل تعمیر و اطلاعات مربوط به قطعات را مستندسازی کنید تا در آینده مفید باشد.

با رعایت این نکات ایمنی، می‌توانید از آسیب به دستگاه و خود جلوگیری کرده و اطمینان حاصل کنید که تعمیرات به درستی انجام شده است.
