هر آنچه باید در رابطه با تعمیرات برد پکیج بدانید
همهچیز درباره تعمیرات برد پکیج: رازهای یک عملکرد بینقص
تعمیرات برد پکیج، یکی از کلیدهای اصلی در حفظ کارایی و طول عمر پکیجهای گرمایشی است. آیا تا به حال فکر کردهاید که چه چیزی باعث میشود که پکیج شما بهدرستی کار کند؟ این قطعهی حیاتی، که بهعنوان مغز دستگاه شناخته میشود، مسئول کنترل و هماهنگی تمامی اجزا است. زمانی که برد دچار خرابی میشود، ممکن است شما با مشکلاتی نظیر روشن نشدن پکیج یا عدم تأمین گرما مواجه شوید که نه تنها آسایش شما را تحت تأثیر قرار میدهد، بلکه هزینههای اضافی را نیز به بار میآورد.
در این مقاله از پرچم، شما را به دنیای تعمیرات برد پکیج میبریم. با هم به بررسی اجزای مختلف این برد، روشهای عیبیابی و نکات کلیدی در تعمیر آن خواهیم پرداخت.
آشنایی با قلب پکیج: اجزای اصلی برد پکیج و نقش آنها
در دنیای تعمیرات برد پکیج، شناخت عمیق اجزای اصلی این برد نقش بسیار مهمی ایفا میکند. هر یک از این اجزا بهعنوان قطعات کلیدی در عملکرد صحیح دستگاه عمل میکنند. در زیر به معرفی اجزای اصلی برد پکیج میپردازیم و چگونگی تأثیر آنها بر کارکرد کلی پکیج را بررسی میکنیم:
میکروکنترلر: بخش حیاتی در عملکرد بینقص
میکروکنترلر را میتوان قلب تپنده برد پکیج دانست. این قطعه الکترونیکی کوچک، وظیفه پردازش دادهها را بر عهده دارد و از سنسورها اطلاعاتی چون دما و فشار دریافت میکند. بر اساس این اطلاعات، میکروکنترلر تصمیمگیری کرده و دستورات لازم را به دیگر اجزا ارسال میکند. خرابی میکروکنترلر میتواند به مشکلات جدی مانند خاموش شدن ناگهانی پکیج یا عدم تأمین حرارت منجر شود. بنابراین، در فرآیند تعمیرات برد پکیج، شناسایی و تعمیر یا تعویض میکروکنترلر امری حیاتی است.
رلهها: سوئیچهای هوشمند
رلهها بهعنوان سوئیچهای الکترونیکی عمل میکنند و جریان برق را به اجزای مختلف پکیج هدایت میکنند. هر زمان که یک فرمان از میکروکنترلر صادر میشود، رلهها عمل کرده و برق را به تجهیزات مختلف مانند مشعل، پمپ و فن ارسال میکنند. در صورت خرابی رلهها، ممکن است پکیج بهدرستی کار نکند و مشکلاتی نظیر روشن نشدن یا خاموشیهای ناگهانی ایجاد شود. در این مواقع، تعمیر یا تعویض رلهها بخشی جداییناپذیر از تعمیرات برد پکیج خواهد بود.
آموزش تست رله به سبک حرفهایها: با این مقاله یاد بگیرید
خازنها: قهرمانان پنهان
خازنها نقش مهمی در ذخیره و آزادسازی انرژی الکتریکی دارند. آنها بهویژه در زمان راهاندازی مشعل و پمپها انرژی مورد نیاز را تأمین میکنند. اگر خازنها دچار آسیب یا نشتی شوند، این مشکل میتواند باعث خاموش شدن ناگهانی دستگاه یا عدم عملکرد صحیح آن گردد. در این شرایط، عیبیابی و تعویض خازنها بخشی اساسی از فرآیند تعمیرات برد پکیج محسوب میشود.
نکته: خازنها جزو قطعات مصرفی برد محسوب میشوند و پس از خرابی برد، اولین احتمالی که در نظر گرفته میشود خرابی خازنهاست. همچنین، باید دقت شود که قبل از تست، خازنهای بزرگ را حتماً دشارژ کنید تا از آسیب دیدن مولتیمتر جلوگیری شود.
سنسورهای دما و فشار: ناظران وفادار عملکرد بهینه
این سنسورها اطلاعات دقیقی درباره وضعیت دما و فشار داخل سیستم به میکروکنترلر ارسال میکنند. آنها بهطور مداوم در حال اندازهگیری دما و فشار آب و گاز هستند و به تنظیم بهینه حرارت پکیج کمک میکنند. در صورتی که سنسورها دچار خرابی شوند، میکروکنترلر نمیتواند اطلاعات دقیقی دریافت کند و این موضوع میتواند منجر به عملکرد نادرست پکیج گردد. لذا، بررسی و تعویض سنسورهای خراب در مراحل تعمیرات برد پکیج بسیار حائز اهمیت است.
دیودها: محافظان جریان
دیودها بهعنوان قطعات الکترونیکی که جریان برق را فقط در یک جهت هدایت میکنند، نقش حیاتی در محافظت از برد پکیج دارند. آنها به جلوگیری از آسیبهای ناشی از نوسانات ولتاژ کمک میکنند. اگر دیودها دچار خرابی شوند، میتوانند منجر به مشکلاتی مانند سوختن دیگر اجزای برد شوند. در فرآیند تعمیرات برد پکیج، بررسی و تعویض دیودهای خراب اهمیت دارد.
ترانزیستورها: مهندسان کوچک جریانهای بزرگ
ترانزیستورها بهعنوان سوئیچهای الکترونیکی یا تقویتکنندههای سیگنال عمل میکنند. آنها معمولاً برای کنترل جریانهای کوچک در برد استفاده میشوند و میتوانند به میکروکنترلر کمک کنند تا جریانهای بزرگتر را کنترل کند. در صورت خرابی ترانزیستورها، ممکن است برد نتواند بهدرستی کار کند و نیاز به تعمیر یا تعویض آنها وجود دارد.
تراشههای حافظه: کدگذارهای اطلاعات و ذخیرهسازهای ضروری
تراشههای حافظه برای ذخیرهسازی برنامهها و تنظیمات پکیج استفاده میشوند. این تراشهها اطلاعات را در خود نگه میدارند تا در صورت نیاز به آنها دسترسی داشته باشید. خرابی در تراشههای حافظه میتواند منجر به از بین رفتن تنظیمات و مشکلات جدی در عملکرد پکیج شود. در این صورت، برنامهریزی مجدد یا تعویض تراشه ضروری است.
پورتهای ورودی و خروجی: دروازههای انتقال اطلاعات
این پورتها برای اتصال برد به دیگر اجزا و سنسورها طراحی شدهاند. آنها میتوانند شامل پورتهای USB، HDMI و دیگر اتصالات مورد نیاز برای انتقال اطلاعات باشند. بررسی این پورتها برای اطمینان از اتصال صحیح و عدم خرابی در تعمیرات برد پکیج بسیار مهم است.
فیلترها و نقش آنها در مدارات الکتریکی
در مدارهای الکتریکی از قطعات متنوعی برای فیلتر کردن سیگنالها، حذف نویزها و کاهش فرکانسهای ناخواسته استفاده میشود. این قطعات معمولاً در فیلترهای فعال و غیرفعال به کار میروند و به دستههای مختلفی مانند فیلتر پایینگذر (Low-Pass Filter)، فیلتر بالاگذر (High-Pass Filter)، فیلتر میانگذر (Band-Pass Filter) و فیلتر میانبند (Band-Stop Filter) تقسیم میشوند.
قطعات متداول برای فیلتر کردن
خازنها (Capacitors)
- نقش: خازنها برای ذخیره و تخلیه انرژی الکتریکی به کار میروند و در فیلترهای پایینگذر و بالاگذر کاربرد فراوانی دارند.
- عملکرد: خازنها اجازه عبور فرکانسهای بالا را میدهند و از فرکانسهای پایین جلوگیری میکنند. در فیلترهای بالاگذر، برای حذف فرکانسهای پایین و در فیلترهای پایینگذر برای عبور فرکانسهای پایین استفاده میشوند.
- کاربرد: فیلترهای صوتی، فیلترهای تغذیه، و مدارهای RF.
سلفها (Inductors)
- نقش: سلفها برای فیلتر کردن فرکانسهای پایین و جلوگیری از عبور فرکانسهای بالا مؤثر هستند.
- عملکرد: سلفها به جریانهای فرکانس پایین اجازه عبور میدهند و در برابر جریانهای فرکانس بالا مقاومت نشان میدهند.
- کاربرد: فیلترهای پایینگذر، مدارهای تقویتکننده قدرت و سیستمهای انتقال قدرت.
مقاومتها (Resistors)
- نقش: مقاومتها برای کنترل جریان الکتریکی استفاده میشوند و همراه با خازنها و سلفها در طراحی فیلترها نقش دارند.
- عملکرد: مقاومتها بهتنهایی بهعنوان فیلتر استفاده نمیشوند، اما در ترکیب با سایر قطعات به تنظیم مدارهای فیلتر کمک میکنند.
- کاربرد: ساخت فیلترهای RC (مقاومت-خازن) و RL (مقاومت-سلف).
دیودها (Diodes)
- نقش: دیودها در برخی فیلترها برای حذف پیکهای ولتاژ و اصلاح شکل سیگنال استفاده میشوند.
- عملکرد: در فیلترهای یکسوساز (Rectifier)، دیودها سیگنالهای AC را به DC تبدیل میکنند و همچنین در مدارهای نویزگیری بهکار میروند.
- کاربرد: مدارهای یکسوساز، حذف نوسانات ولتاژ.
مدارهای مجتمع (ICs)
- نقش: مدارهای مجتمع در فیلترهای فعال استفاده میشوند و برای طراحی فیلترهای پیچیدهتر مانند فیلترهای میانگذر به کار میروند.
- عملکرد: در فیلترهای فعال، آیسیهای تقویتکننده عملیاتی (Op-Amp) نقش کلیدی ایفا میکنند و دقت فیلترها را بهبود میبخشند.
- کاربرد: فیلترهای اکتیو برای سیگنالهای صوتی، سیستمهای کنترل و پردازش داده.
کریستالهای کوارتز (Quartz Crystals)
- نقش: کریستالهای کوارتز در فیلترهای بسیار دقیق برای تنظیم و عبور سیگنالهای فرکانس خاص استفاده میشوند.
- عملکرد: این کریستالها تنها فرکانسهای خاصی را عبور میدهند و برای فیلترهای باندگذر کاربرد دارند.
- کاربرد: فیلترهای RF و مدارهای ارتباطی.
فیلترهای پسیو (Passive Filters)
- اجزاء: فیلترهای پسیو معمولاً ترکیبی از خازنها، سلفها و مقاومتها هستند و نیازی به منبع تغذیه خارجی ندارند.
- کاربرد: سیستمهایی که به فیلتر کردن فرکانسهای پایین تا متوسط نیاز دارند.
فیلترهای اکتیو (Active Filters)
- اجزاء: این فیلترها شامل تقویتکنندههای عملیاتی (Op-Amp)، خازنها و مقاومتها هستند و برای عبور دقیقتر سیگنالهای ضعیف بهکار میروند.
- کاربرد: سیستمهای صوتی، پردازش سیگنال و فیلترهای دیجیتال.
قاب و شاسی: نگهبانان مقاومت در برابر آسیبهای فیزیکی
هرچند قاب و شاسی اجزای الکترونیکی محسوب نمیشوند، اما نقش مهمی در حفاظت از برد و دیگر قطعات دارند. این اجزا باید از مواد مقاوم ساخته شده باشند تا از آسیبهای فیزیکی و حرارتی جلوگیری کنند.
آشنایی با این اجزا و نحوه عملکرد آنها به شما کمک میکند تا در فرآیند تعمیرات برد پکیج، با دقت و تخصص بیشتری عمل کنید و مشکلات را بهسرعت شناسایی و برطرف نمایید. اگر با دقت به این اجزا توجه کنید، میتوانید بهراحتی از پکیج خود مراقبت کرده و آن را در بهترین وضعیت نگهدارید.
بررسی ظاهری برد پکیج: اولین گام در عیبیابی تخصصی
بررسی ظاهری برد پکیج اولین مرحله و یکی از مهمترین مراحل در فرآیند تعمیرات برد پکیج است. این مرحله به شما کمک میکند تا بدون نیاز به تجهیزات پیچیده، مشکلات ابتدایی و خرابیهای ظاهری را شناسایی کنید. در ادامه بهصورت دقیق و تخصصی به جزئیات این بررسی میپردازیم:
1. جستجوی علائم سوختگی و تغییر رنگ
در بررسی ظاهری برد، یکی از اولین چیزهایی که باید به آن توجه کنید، علائم سوختگی یا تغییر رنگ در سطح برد است. این علائم میتوانند نشاندهندهی مشکلات بزرگتر مثل نوسانات ولتاژ یا اتصال کوتاه باشند.
- رنگهای غیرطبیعی: تغییر رنگ روی برد، معمولاً از قهوهای به سیاه، نشانهای از گرمای بیشازحد است.
- قطعات سوخته: قطعاتی مثل خازنها و ترانزیستورها معمولاً در اثر گرمای زیاد یا ولتاژ بالا دچار سوختگی میشوند. این قطعات اغلب دارای تغییرات ظاهری مشخص مانند متورم شدن یا شکستگی هستند.
2. بررسی ترکهای روی برد
ترکهای روی برد، بهخصوص در مناطقی که قطعات بزرگ یا سنگین نصب شدهاند، میتوانند نشاندهندهی مشکل باشند. این ترکها ممکن است بهخاطر استفاده طولانیمدت یا فشار فیزیکی ایجاد شده باشند و باعث قطع ارتباط بین قطعات شوند.
- مناطقی که بیشتر در معرض ترک قرار دارند: مناطقی نزدیک به محلهای اتصال کابلها و پورتها یا قطعاتی که گرمای زیادی تولید میکنند، بیشتر در معرض ترک خوردگی هستند.
- استفاده از ذرهبین: برای بررسی دقیق ترکهای ریز، از ذرهبین استفاده کنید تا حتی کوچکترین ترکها را نیز شناسایی کنید.
3. بررسی کیفیت لحیمکاریها
یکی دیگر از موارد مهم در بررسی ظاهری برد پکیج، توجه به کیفیت لحیمکاریها است. لحیمکاری ضعیف یا نامناسب میتواند باعث قطع ارتباط یا ایجاد اتصالات سرد شود که در نتیجه، عملکرد برد پکیج مختل خواهد شد.
- اتصالات سرد (قلع سردی): اتصالات سرد معمولاً بهدلیل لحیمکاری نادرست یا عدم تامین حرارت کافی در زمان لحیمکاری ایجاد میشوند. این اتصالات ظاهری شفاف و براق ندارند و ممکن است ترکهایی در لحیمکاری دیده شود.
- جوشهای بیشازحد یا کم لحیم: باید مطمئن شوید که لحیم بهاندازه کافی روی پایههای قطعات قرار دارد؛ لحیمکاری کم یا بیشازحد میتواند مشکلاتی مانند اتصال کوتاه یا قطع ارتباط را بهوجود آورد.
مشکلات رایج لحیمکاری و راهحلهای حرفهای: با این مقاله تمام چالشهای لحیمکاری آشنا شوید
4. بررسی کابلها و کانکتورها
کابلها و کانکتورها اجزایی هستند که اغلب در هنگام نصب و جداسازی پکیجها ممکن است دچار خرابی یا سستی شوند. این اتصالات باید کاملاً محکم و بدون خمیدگی یا شکاف باشند.
- کابلهای آسیبدیده: هرگونه ترک یا خراش روی عایق کابل میتواند نشانهای از خرابی داخلی باشد.
- کانکتورهای شل: اتصالاتی که بهطور کامل جا نیفتادهاند یا دچار لقشدگی هستند، ممکن است جریان برق را بهدرستی منتقل نکنند. همهی اتصالات باید بررسی شوند تا مطمئن شوید که کابلها بهدرستی و بدون شل شدن به پورتها و سوکتها متصل شدهاند.
5. بررسی فیوزها و قطعات حفاظتی
فیوزها و سایر قطعات حفاظتی روی برد پکیج، برای جلوگیری از آسیبهای ناشی از نوسانات ولتاژ یا جریانهای غیرمجاز طراحی شدهاند. در بررسی ظاهری، این قطعات باید از نظر فیزیکی بررسی شوند.
- فیوزهای سوخته یا خراب: فیوزهای سوخته معمولاً دارای شکستگی یا سیاهشدگی هستند. این قطعات در صورت خرابی باید تعویض شوند.
- قطعات حفاظتی مثل وریستورها یا دیودهای محافظ: این قطعات ممکن است دچار ترکیدگی یا تغییر شکل شده باشند که نشاندهنده نیاز به تعویض آنها است.
6. کنترل وضعیت فنها و قطعات خنککننده
یکی از عوامل مهم در عملکرد بهینه سیستمهای الکتریکی و الکترونیکی، کنترل صحیح فنها و قطعات خنککننده است. اگر این قطعات به درستی کار نکنند، ممکن است باعث افزایش دما و در نتیجه خرابی سایر قطعات شوند. در ادامه، به بررسی موارد مرتبط با کنترل وضعیت فنها و قطعات خنککننده میپردازیم.
سنسورهای وابسته به دما
- نقش: سنسورهای دما عملکرد فنها را کنترل میکنند. این سنسورها وظیفه دارند تا دمای سیستم را مانیتور کنند و در صورت افزایش دما، فنها را فعال کنند.
- مشکل احتمالی: اگر فنها بهدرستی عمل نمیکنند، احتمالاً سنسورهای دما دچار خرابی شدهاند و نیاز به تعویض دارند.
- راهحل: با استفاده از دستگاههای تست، وضعیت سنسورهای دما بررسی شده و در صورت تشخیص خرابی، سنسورها باید تعویض شوند.
تحلیل نتایج اندازهگیری ولتاژ و جریان
- بررسی ولتاژ و جریان مرتبط با فنها و قطعات خنککننده میتواند نشانهای از عملکرد صحیح یا مشکلدار آنها باشد. در این راستا، ولتاژ و جریان قطعات با مولتیمتر اندازهگیری شده و نتایج تحلیل میشود.
رلهها (Relays)
- نقش: رلهها وظیفه دارند تا ولتاژ و جریان را به فنها و سایر قطعات خنککننده منتقل کنند.
- مشکل احتمالی: اگر رلهها دچار خرابی شده باشند، فنها به درستی کار نخواهند کرد.
- راهحل: رلهها باید با دستگاه تست بررسی شوند. در صورت خرابی، تعویض رله ضروری است.
دیودها (Diodes)
- نقش: دیودها در مسیر جریان الکتریکی قرار دارند و مانع عبور جریان در جهت مخالف میشوند.
- مشکل احتمالی: خرابی دیودها میتواند باعث ایجاد مشکل در عملکرد فنها شود.
- راهحل: دیودها باید با تستر دیود بررسی شوند. در صورت وجود خرابی، دیودها تعویض گردند.
مقاومتها (Resistors)
- نقش: مقاومتها در مدار فیدبک خروجی نقش مهمی در تنظیم جریان و ولتاژ دارند.
- مشکل احتمالی: اگر مقاومتهای فیدبک خروجی دچار تغییرات در مقدار شوند، ممکن است عملکرد مدار مختل شود.
- راهحل: با استفاده از اهممتر، مقدار مقاومتها بررسی شده و در صورتی که مقدار آنها از محدوده طبیعی خارج شده باشد، تعویض انجام شود.
7. بررسی برچسبها و شمارهسریالها
هرچند این بخش ممکن است بهطور مستقیم به عملکرد برد مربوط نباشد، اما برچسبها و شمارهسریالها اطلاعات مهمی دربارهی مدل برد و قطعات نصبشده روی آن ارائه میدهند. در عیبیابی، مطمئن شوید که تمامی برچسبها قابلخواندن و در جای خود باشند.
- اطلاعات مدل و سریال: این اطلاعات میتواند به شما کمک کند تا قطعات مناسب برای تعویض را بیابید یا با مراجعه به دفترچه راهنما مشکلات را دقیقتر شناسایی کنید.
اندازهگیری ولتاژ و جریان در فرآیند عیبیابی برد پکیج
اندازهگیری ولتاژ و جریان یکی از مهمترین مراحل در عیبیابی برد پکیج بهشمار میرود. این فرآیند به کمک مولتیمتر یا T15 انجام میشود و کمک میکند تا وضعیت عملکرد قطعات مختلف برد بررسی و مشکل دقیق شناسایی شود. از آنجا که بسیاری از خرابیهای برد مربوط به عدم جریان صحیح برق است، این مرحله نقش کلیدی در پیدا کردن مشکل دارد.
ابزارهای مورد نیاز برای اندازهگیری ولتاژ و جریان
- T15: جایگزینی کامل برای مولتیمتر با کارایی بینظیر و دقت فوقالعاده
- مولتیمتر دیجیتال: ابزاری است که برای اندازهگیری ولتاژ، جریان و مقاومت الکتریکی استفاده میشود. این ابزار باید توانایی اندازهگیری جریانهای مستقیم (DC) و متناوب (AC) را داشته باشد، زیرا برد پکیج از هر دو نوع جریان استفاده میکند.
- پروپهای مولتیمتر: برای اتصال مولتیمتر به نقاط مختلف برد، از پروبهای مناسب استفاده میشود. رنگ پروبهای مولتیمتر معمولاً بهصورت قرمز و سیاه است که به ترتیب به نقاط مثبت و منفی متصل میشوند.
تـــــــــســـــــتــــــر T15
تکنولوژی پیشرفته برای جایگزینی کامل و حرفهای مولتیمتر
مراحل اندازهگیری با T15 ولتاژ – سریع, دقیق, آسان
برای انجام ولتاژگیری با دستگاه T15، مراحل زیر را به دقت دنبال کنید:
1. روشن کردن دستگاه
ابتدا دستگاه T15 را روشن کنید. مطمئن شوید که صفحه نمایش دستگاه فعال است و آماده به کار میباشد.
2. تنظیم منو
پس از روشن کردن دستگاه، به منوی تنظیمات بروید. با استفاده از دکمههای ناوبری، گزینه مربوط به اندازهگیری ولتاژ (Voltage Measurement) را انتخاب کنید. این گزینه معمولاً در بخش اندازهگیریهای الکتریکی قرار دارد.
3. اتصال سیمها
سیمهای اندازهگیری را آماده کنید. برای این کار:
- یک سر سیم را به ترمینال T15 متصل کنید. این ترمینال معمولاً بهعنوان نقطه ورودی برای اندازهگیری ولتاژ مشخص شده است.
- سر دیگر سیم را به پایه GND (Ground) متصل کنید. این پایه به زمین (زمین الکتریکی) دستگاه اشاره دارد و بهعنوان مرجع برای اندازهگیری ولتاژ عمل میکند.
- سر سیم دیگر را به پایه VM-PS متصل کنید. این پایه برای اندازهگیری ولتاژ مورد نظر شما طراحی شده است.
4. اندازهگیری ولتاژ
اکنون که همه چیز آماده است، میتوانید ولتاژ مورد نظر را اندازهگیری کنید. صفحه نمایش دستگاه باید ولتاژ را بهصورت عددی نشان دهد. توجه داشته باشید که ولتاژ بهدستآمده باید با مقادیر استاندارد مطابقت داشته باشد.
5. ثبت نتایج
پس از اندازهگیری، نتایج را ثبت کنید. این کار به شما کمک میکند تا بتوانید در مراحل بعدی عیبیابی یا تعمیرات، به این دادهها مراجعه کنید.
مراحل اندازهگیری با مولتی متر ولتاژ در برد پکیج
- آمادهسازی مولتیمتر: ابتدا مولتیمتر را روشن کرده و حالت آن را روی DC Voltage یا AC Voltage (بسته به نوع ولتاژی که میخواهید اندازهگیری کنید) تنظیم کنید. برای اندازهگیری ولتاژ بخشهای کنترل و پردازش برد، معمولاً حالت DC مورد نیاز است.
- تعیین نقطه اندازهگیری: برای بررسی ولتاژ، باید نقاط مختلف روی برد مانند ورودیها، خروجیها و نقاط میانراهی که ممکن است ولتاژ در آنها تحت تأثیر قرار گیرد، شناسایی شود. بررسی نقاط ورودی و خروجی رلهها، ترانزیستورها و دیودها از جمله نقاط مهم است.
- اندازهگیری ولتاژ ورودی: برای اطمینان از اینکه ولتاژ بهدرستی به برد پکیج میرسد، ولتاژ ورودی را در محلهای مخصوص روی برد بررسی کنید. ولتاژ معمول در پکیجها میتواند 220V AC یا 24V DC باشد.
- ولتاژ صحیح در ورودی: اگر ولتاژ ورودی درست است و به برد میرسد، به سراغ قطعات داخلی بروید.
- ولتاژ نادرست: اگر ولتاژ ورودی پایینتر از مقدار مورد نظر بود، ممکن است مشکل از سیمکشی یا منبع تغذیه خارجی باشد.
- اندازهگیری ولتاژ در قطعات داخلی: برای بررسی عملکرد رلهها، ترانزیستورها و دیودها، ولتاژهای ورودی و خروجی آنها باید اندازهگیری شود. این کار کمک میکند تا وضعیت سوئیچینگ رلهها و عملکرد صحیح دیگر قطعات بررسی شود.
- رلهها: بررسی کنید که ولتاژ مورد نیاز برای فعالسازی رلهها بهدرستی تأمین میشود. اگر ولتاژ در سطح پایینی باشد، ممکن است رله نتواند عمل کند.
- دیودها و ترانزیستورها: دیودها ولتاژ را بهصورت جهتدار عبور میدهند. بررسی کنید که ولتاژ در جهت درست باشد و دیود بهدرستی عمل کند.
نکات ایمنی در اندازهگیری ولتاژ و جریان
- قطع برق قبل از دستکاری برد: برای جلوگیری از برقگرفتگی، همیشه قبل از انجام هرگونه تغییر یا تعمیر، برق پکیج را قطع کنید.
- استفاده از دستکشهای ایمنی: حین کار با بردهای الکتریکی، دستکشهای ایمنی بپوشید تا از خود در برابر شوکهای الکتریکی محافظت کنید.
از آسیب جلوگیری کنید: اصول ایمنی در تعمیر برد
تحلیل نتایج اندازهگیری ولتاژ و جریان
- ولتاژ بیش از حد: اگر ولتاژ از مقدار مجاز بیشتر بود، ممکن است قطعات برد آسیب دیده باشند و به تعویض نیاز داشته باشند.
- جریان کم یا بیش از حد: جریانهای غیرطبیعی نشانگر وجود نقص در سیستم توزیع برق برد یا وجود مشکل در یک قطعه خاص هستند.
اندازهگیری ولتاژ و جریان یکی از مراحل حیاتی در تعمیرات برد پکیج است که به شما کمک میکند مشکلات را دقیقتر شناسایی و برطرف کنید. این مرحله با کمک مولتیمتر و ابزارهای پیشرفته، به شما اجازه میدهد تا از سلامت مدارهای الکتریکی مطمئن شده و عملکرد برد را بهینه کنید.
رلهها: بررسی کنید که آیا رلهها بهدرستی عمل میکنند یا خیر. در صورت خرابی، ممکن است لازم باشد آنها را تعویض کنید.
دیودها: دیودها را از نظر جهت جریان و عملکرد صحیح چک کنید.
3. بررسی تراشههای حافظه و میکروکنترلر
میکروکنترلر و تراشههای حافظه در برد پکیج، وظیفه مدیریت عملیات اصلی را دارند. برای عیبیابی این قطعات، نیاز به دستگاههای تخصصی برای خواندن و بررسی کدهای برنامهریزی شده است. خرابی در این بخشها میتواند منجر به مشکلات نرمافزاری شود که کارکرد صحیح پکیج را مختل میکند.
میکروکنترلر: برنامهریزی مجدد یا تعویض این تراشهها در صورت خرابی ضروری است.
حافظههای EEPROM: در صورت مشکل در تراشههای حافظه، ممکن است تنظیمات پکیج دچار اختلال شود و نیاز به بازنویسی یا تعویض آنها باشد.
4. چک کردن سنسورهای دما و فشار
سنسورهای دما و فشار از مهمترین اجزای برد پکیج هستند که برای کنترل دمای آب و فشار سیستم مورد استفاده قرار میگیرند. اگر این سنسورها بهدرستی عمل نکنند، برد اطلاعات اشتباهی دریافت کرده و ممکن است پکیج از کار بیفتد. بررسی عملکرد سنسورها با استفاده از مولتیمتر یا دستگاههای مخصوص ضروری است.
سنسور دما: این سنسور باید دمای واقعی آب را به برد گزارش کند. در صورت خرابی، اطلاعات نادرستی به برد ارسال میشود.
سنسور فشار: اگر فشار سیستم درست اندازهگیری نشود، عملکرد پکیج مختل خواهد شد.
5. بررسی خازنها و فیلترها
خرابی در خازنها میتواند باعث مشکلاتی در تامین انرژی قطعات مختلف برد پکیج شود. فیلترها نیز برای جلوگیری از نویزهای الکتریکی و بهبود کیفیت سیگنال در برد پکیج استفاده میشوند. در فرآیند عیبیابی، مطمئن شوید که هیچ یک از خازنها یا فیلترها دچار مشکل نشدهاند.
خازنهای الکترولیتی: این خازنها ممکن است نشتی یا خرابی داشته باشند که نیاز به تعویض آنها است.
فیلترها: بررسی کنید که فیلترها بهدرستی کار میکنند و نویزهای الکتریکی از برد حذف میشوند.
6. بررسی پورتهای ورودی و خروجی
برد پکیج شامل پورتهای ورودی و خروجی برای اتصال به سایر اجزا و سنسورها است. اطمینان حاصل کنید که تمامی پورتها به درستی متصل و عاری از خرابی هستند. هرگونه مشکل در پورتها میتواند باعث قطع ارتباط بین برد و سایر اجزا شود.
اتصالات ضعیف: از سفت بودن اتصالات و سالم بودن پورتها اطمینان حاصل کنید.
تست نهایی پس از تعمیرات برد پکیج
پس از تعویض یا تعمیر قطعات معیوب در برد پکیج، مرحله نهایی و بسیار مهمی که نباید نادیده گرفته شود، تست عملکرد کلی برد پکیج است. این مرحله بهعنوان نقطه پایانی در فرآیند تعمیرات برد پکیج اهمیت زیادی دارد و اطمینان میدهد که پکیج بهدرستی کار میکند و مشکلات برطرف شدهاند.
مراحل تست نهایی:
راهاندازی پکیج: ابتدا، پکیج را به منبع برق متصل کنید و آن را روشن کنید. اطمینان حاصل کنید که تمامی اتصالات بهدرستی برقرار شدهاند و هیچ نشتی از اتصالات وجود ندارد.
بررسی عملکرد کلی: پس از روشن شدن، بهدقت عملکرد پکیج را تحت شرایط مختلف بررسی کنید. بهعنوان مثال:
- آیا دما بهدرستی تنظیم میشود؟
- آیا فشار آب در سیستم به حالت نرمال برمیگردد؟
- آیا سنسورهای دما و فشار بهدرستی عمل میکنند؟
تست حالتهای مختلف:
پکیج را در حالتهای مختلف مانند گرمایش و سرمایش تست کنید. بررسی کنید که آیا تغییرات دما و فشار بهدرستی انجام میشوند و هیچ گونه نقصی در عملکرد وجود ندارد.
در اینجا همیار پرچم میتواند به شما کمک کند. این دستگاه شبیهساز لوازم خانگی است که به شما امکان میدهد سایر قسمتهای سیستم را نیز شبیهسازی کنید. با استفاده از این ابزار، میتوانید بهراحتی عملکرد پکیج را در حالتهای مختلف بررسی کرده و نقاط ضعف یا مشکلات موجود را شناسایی کنید. این ویژگی کار عیبیابی و تعمیرات را برای شما بسیار آسانتر میکند و اطمینان میدهد که تمامی اجزا بهطور صحیح عمل میکنند.
استفاده از همیار پرچم به شما این امکان را میدهد که بدون نیاز به آزمایشهای پیچیده، با دقت بیشتری به بررسی عملکرد دستگاههای خانگی بپردازید و از کیفیت تعمیرات خود اطمینان حاصل کنید.

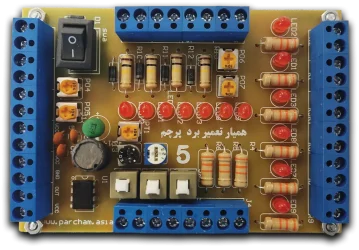

همیار پرچم؛ شبیهساز هوشمند برای تعمیرات سریع و بیدردسر
