تعمیر برد دستگاه جوش: راهنمای کامل عیب‌یابی و رفع مشکلات
آموزش تعمیر برد دستگاه جوش – عیب‌یابی و نکات کلیدی
تعمیر برد دستگاه جوش یکی از حساس‌ترین و کلیدی‌ترین بخش‌های نگهداری و سرویس این دستگاه‌ها است. دستگاه‌های جوش با تکیه بر عملکرد دقیق بردهای الکترونیکی خود، امکان جوشکاری با کیفیت بالا و بدون نقص را فراهم می‌کنند. به همین دلیل، هر گونه مشکل یا خرابی در برد می‌تواند کارکرد کل دستگاه را مختل کند و نیاز به تعمیر تخصصی داشته باشد.
ما در سایت پرچم با ارائه دوره‌های تخصصی آموزش تعمیر بردهای الکترونیکی، به علاقه‌مندان و متخصصین این حوزه کمک می‌کنیم تا با تسلط بر تعمیر و نگهداری این بخش‌ها، مهارت‌های خود را ارتقا دهند و آمادگی لازم برای رفع مشکلات بردهای دستگاه‌های جوش و دیگر بردهای صنعتی را به دست آورند.
آموزش تعمیر برد دستگاه جوش: راهنمای جامع برای عیب‌یابی و رفع مشکلات
تعمیر برد دستگاه جوش یک فرآیند فنی است که نیازمند دقت و تجربه است. در این مقاله، به شما آموزش خواهیم داد که چگونه با استفاده از ابزارهایی مانند لامپ تست، ایرادات دستگاه جوش را شناسایی و تعمیر کنید.
نکات کلیدی برای شروع تعمیر برد دستگاه جوش:
استفاده از لامپ تست:
- قبل از هر گونه اتصال دستگاه جوش به برق، حتماً از لامپ تست استفاده کنید. این ابزار به شما کمک می‌کند تا از ایمنی دستگاه و عدم وجود خطای برق اطمینان حاصل کنید.
- هنگامی که دستگاه جوش را با لامپ تست به برق وصل کردید و لامپ روشن و پرنور شد، این علامت مهمی است که احتمالاً ایراد از قسمت IGBT (ترانزیستور گیت عایق) است.

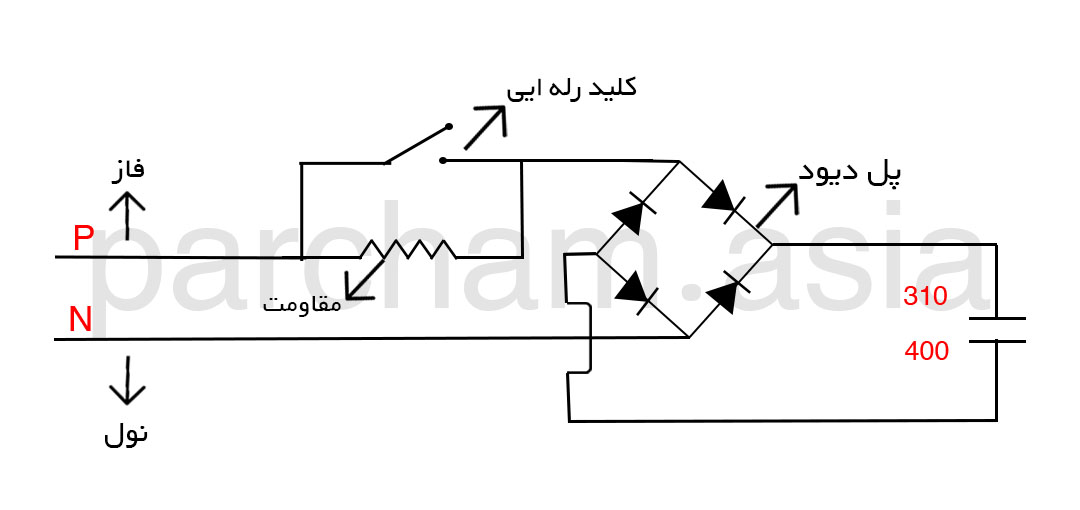

اجزای داخلی دستگاه جوش:
- ورودی برق: ورودی برق شامل دو بخش فاز و نول است و معمولاً ۲۲۰ ولت AC دارد. این دو جریان به مدار اصلی دستگاه جوش می‌رسند.
- خازن‌ها: خازن‌ها در دستگاه جوش معمولاً دارای ولتاژ ۴۰۰ ولت و ظرفیت ذخیره‌سازی تا ۳۱۰ ولت DC هستند. این خازن‌ها انرژی لازم برای عملکرد دستگاه را ذخیره می‌کنند.
- رله: این رله معمولاً با ولتاژ ۲۴ ولت DC عمل می‌کند و وظیفه قطع و وصل کردن جریان را دارد.
- پل دیود: پل دیود به عنوان یک مبدل ولتاژ عمل کرده و ولتاژ AC را به DC تبدیل می‌کند. ولتاژ DC خروجی از این پل معمولاً ۳۱۰ ولت DC است.
چرا و چگونه ایرادها را شناسایی کنیم:
- اگر لامپ تست روشن شود، به احتمال زیاد ایراد در IGBT، پل دیود، یا خازن‌هاست. در ۸۰ درصد مواقع، پل دیود و خازن‌ها سالم هستند. در این صورت، شما باید به دنبال عیوب دیگر بگردید.
- مدارهای شاتکی و IGBT: این مدارها معمولاً در خروجی دستگاه جوش قرار دارند و در برخی از دستگاه‌ها ممکن است از ماسفت (MOSFET) نیز استفاده شود.
- ولتاژ ۳۱۰ ولت DC از خازن به این ترانزیستورها می‌رسد.
تعمیر و لحیم‌کاری:
- اگر ایراد ناشی از IGBT باشد، نیاز به جایگزینی آن دارید. دقت در لحیم‌کاری این قطعات بسیار حیاتی است.
- حتماً از مواد و ابزارهای مناسب برای لحیم‌کاری استفاده کنید تا از کیفیت اتصال اطمینان حاصل شود.
تجربیات شخصی پرچم:
- من به عنوان یک تولیدکننده دستگاه جوش، تجربیات خود را با شما به اشتراک می‌گذارم. برند «پرچم آسیا» که به تولید دستگاه‌های جوش با کیفیت شناخته می‌شود، در آینده دوباره به تولید ادامه خواهد داد.
روش‌های عملی برای عیب‌یابی:
- بررسی سیستم‌های داخلی:
- از طریق نقشه‌های مدار و جزئیات فنی، سیستم‌های داخلی دستگاه را بررسی کنید. بررسی کنید که آیا تمامی قطعات به درستی متصل هستند و هیچ قطعه‌ای دچار سوختگی یا خرابی نشده است.
آزمایش ولتاژ:
- با استفاده از مولتی‌متر، ولتاژهای مختلف را بررسی کنید و مطمئن شوید که ولتاژهای مورد نیاز به درستی در مدار توزیع شده‌اند.
با پیروی از این نکات و استفاده از ابزارهای مناسب، شما میتوانید به راحتی مشکلات برد دستگاه جوش را شناسایی و تعمیر کنید. تعمیر برد دستگاه جوش نیازمند دقت، تجربه، و درک عمیق از اجزای داخلی دستگاه است. با افزایش دانش و مهارت‌های خود، میتوانید به یک تعمیرکار حرفه‌ای در این زمینه تبدیل شوید.
چگونه برد دستگاه جوش کار می‌کند؟ مراحل و نکات کلیدی عیب‌یابی
برای افزایش آمپر دستگاه جوش، تعداد IGBT و دیودها افزایش می‌یابد. این قطعات به یک کارت کنترل متصل هستند که با استفاده از پالس‌هایی، اتصال این قطعات را کنترل می‌کند. کارت کنترل و آی‌سی‌های مرتبط، وظیفه پردازش و ارسال پالس‌ها را بر عهده دارند. عملکرد به‌صورت زیر است:
مرحله اول: جریان برق وارد شده از یک مسیر مشخص عبور می‌کند، از طریق ترانزیستور Q1 به سیم‌پیچ اولیه ترانس می‌رسد و سپس از خازن سرامیکی عبور کرده و به قطب منفی می‌رود.
مرحله دوم: مدار باز می‌شود و جریان متوقف می‌شود. در این مرحله جریان دوباره به شکل معکوس از طریق ترانزیستور دیگری عبور کرده و به ترانس و قطعات دیگر منتقل می‌شود.
در هر مرحله جریان از یک سمت عبور می‌کند و در مرحله بعد معکوس می‌شود تا بتواند از ترانسفورماتور عبور کرده و به ولتاژ خروجی دلخواه برسد. دیودهای شاتکی در این مدار، جریان را یکسو کرده و باعث تولید جریان DC ثابت برای خروجی دستگاه می‌شوند.
عیب‌یابی IGBT و دلایل سوختن
یکی از رایج‌ترین مشکلاتی که در تعمیر برد دستگاه جوش رخ می‌دهد، سوختن IGBT است. وقتی IGBT می‌سوزد، مدار اتصال کوتاه می‌شود و جریان بدون کنترل از آن عبور می‌کند. این اتفاق باعث ایجاد جریان بی‌وقفه و در نهایت سوختن دستگاه می‌شود. در اینجا چند نکته مهم برای شناسایی و تعویض IGBT آورده شده است:
- شناسایی سوختگی با ظاهری: معمولاً با چشم میتوانید IGBT خراب را شناسایی کنید. اگر قطعه ترکیده یا پوکیده باشد، نشانه سوختگی است.
- توجه به کدهای روی IGBT: هر IGBT دارای کدی است که نشان‌دهنده ظرفیت آمپر آن است. هنگام تعویض، حتماً قطعه‌ای با ظرفیت مشابه یا بیشتر نصب کنید، چراکه نصب قطعه با آمپر کمتر منجر به کاهش کارایی و خرابی زودهنگام می‌شود.
نکات مهم در نصب و نگهداری قطعات
برای جلوگیری از مشکلات در تعمیر برد دستگاه جوش و افزایش عمر دستگاه، نکات زیر را رعایت کنید:
اتصال قطعات به هیت سینک: برای کاهش دمای IGBT، آن‌ها را به هیت سینک متصل کنید. هیت سینک به عنوان رادیاتور عمل کرده و گرمای تولید شده را جذب می‌کند. همچنین، برای تهویه بهتر و خنک نگه داشتن قطعات، فن‌هایی برای هیت سینک نصب کنید.
تمیز کردن سطح هیت سینک: اگر سطح هیت سینک حتی کمی آلوده باشد، انتقال حرارت به درستی انجام نمی‌شود. این عدم انتقال حرارت می‌تواند باعث داغ شدن بیش از حد IGBT و در نهایت سوختن آن شود.
تعمیر برد دستگاه جوش نیازمند توجه به جزییات و رعایت نکات فنی است. از افزایش تعداد قطعات و آمپراژ گرفته تا نصب دقیق و اتصال مناسب به هیت سینک، تمامی مراحل بر عملکرد بهینه دستگاه تاثیر می‌گذارند. در صورتی که در تعمیرات خود با مشکلی مواجه شدید، میتوانید از افراد متخصص و ابزارهای مناسب کمک بگیرید تا عملکرد دستگاه را به بهترین شکل حفظ کنید.
مراحل اتصال برد دستگاه جوش: نکات کلیدی برای عملکرد بهتر
تمیز کردن سطح اتصال
قبل از انجام هر گونه اتصال، تمیز کردن دقیق سطح IGBT و هیت سینک اهمیت بالایی دارد. اطمینان حاصل کنید که ابعاد IGBT با هیت سینک همخوانی داشته و سطوح هر دو کاملاً صاف و عاری از آلودگی باشند. حتی کوچک‌ترین خراش یا آلودگی می‌تواند باعث اختلال در انتقال حرارت شود و به عملکرد نامناسب دستگاه منجر گردد. بنابراین، استفاده از الکل ایزوپروپیل یا پاک‌کننده‌های مناسب برای تمیز کردن این سطوح توصیه می‌شود.
استفاده از خمیر سیلیکون
برای بهبود انتقال حرارت بین IGBT و هیت سینک، حتماً مقداری خمیر سیلیکون با کیفیت بر روی سطح IGBT اعمال کنید. این خمیر به عنوان یک واسطه حرارتی عمل می‌کند و کمک می‌کند حرارت به طور مؤثرتری به هیت سینک منتقل شود. نمونه‌های سفید رنگ خمیر سیلیکون به دلیل خواص حرارتی بهتر و پایداری بیشتر، معمولاً توصیه می‌شوند. حتماً از مقدار مناسب خمیر استفاده کنید تا از ایجاد حباب هوا و کاهش کارایی جلوگیری شود.
سفت کردن پیچ‌ها
پس از قرار دادن IGBT بر روی هیت سینک و اعمال خمیر سیلیکون، باید پیچ‌ها را به طور یکنواخت و محکم ببندید تا اتصال کاملی بین قطعات برقرار شود. توجه داشته باشید که شل بستن پیچ‌ها یا بستن کم آن‌ها می‌تواند منجر به داغ شدن بیش از حد IGBT و در نهایت سوختن آن شود. توصیه می‌شود از گشتاور مشخصی برای سفت کردن پیچ‌ها استفاده کنید تا از آسیب به قطعات جلوگیری شود.
استفاده از قطعات اورجینال
استفاده از IGBT های اورجینال و با کیفیت بسیار مهم است. قطعات فیک یا بی‌کیفیت، به‌ویژه در بازار امروز، می‌توانند عملکرد برد را به شدت تحت تأثیر قرار دهند و منجر به سوختن زودهنگام دستگاه شوند. هنگام خرید قطعات، حتماً از تأمین‌کنندگان معتبر خرید کنید و از اورجینال بودن قطعات اطمینان حاصل کنید تا از مشکلات آینده جلوگیری شود.
در تعمیر برد دستگاه جوش، رعایت نکات فنی مانند استفاده از خمیر سیلیکون، اتصال صحیح به هیت سینک و سفت کردن کامل پیچ‌ها، عملکرد بهتر و عمر طولانی‌تر دستگاه را تضمین می‌کند. با رعایت این اصول، از خرابی مکرر IGBT جلوگیری می‌کنید و عملکرد برد را بهینه نگه می‌دارید.
