مراحل تشخیص مشکل برد الکترونیکی

یکی از مهم‌ترین مراحل در فرآیند تعمیر برد الکترونیکی، تشخیص دقیق مشکل است. بدون شناسایی صحیح علت خرابی، تعمیرات مؤثر نخواهد بود. در این بخش، به بررسی مراحل تعمیر برد و نحوه تشخیص مشکلات بردهای مختلف خواهیم پرداخت.

تغییر رنگ و سوختگی قطعات

یکی از علائم شایع خرابی قطعات برد، تغییر رنگ یا سوختگی است. این مشکل معمولاً به دلیل عبور جریان برق زیاد یا اتصال کوتاه به وجود می‌آید.

• سوختگی‌های کوچک: سوختگی‌های کوچک معمولاً به شکل لکه‌های سیاه یا قهوه‌ای رنگ روی سطح برد ظاهر می‌شوند. این لکه‌ها می‌توانند نشان‌دهنده عبور جریان بیش از حد از طریق قطعات مانند ترانزیستورها یا خازن‌ها باشند. در این موارد، باید قطعه سوخته را شناسایی کرده و آن را تعویض کنید.

• سوختگی‌های بزرگ: اگر سوختگی در ناحیه‌ای وسیع‌تر از برد مشاهده شد، ممکن است نیاز به بررسی بیشتر باشد. این علامت می‌تواند نشان‌دهنده خرابی در یک مدار اصلی یا اتصال کوتاه در برد باشد. معمولاً در این شرایط باید بررسی کنید که آیا علائم سوختگی به قطعات مجاور آسیب رسانده‌اند یا خیر.

2. ورم کردن خازن‌ها

خازن‌ها معمولاً به دلیل فشار یا جریان زیاد در مدار دچار خرابی می‌شوند. یکی از علائم واضح خرابی خازن‌ها ورم کردن بدنه آن‌هاست.

• ورم کردن خازن: اگر مشاهده کردید که سطح خازن به‌طور غیرعادی متورم شده، این نشان‌دهنده خرابی قطعه است. این مشکل معمولاً به علت نشت الکترولیت داخل خازن یا شارژ بیش از حد آن رخ می‌دهد. برای تعمیر، باید خازن معیوب را تعویض کرده و از خازن‌های با مشخصات مناسب استفاده کنید.

3. ترک خوردن یا شکستن قطعات

گاهی اوقات، قطعات برد به دلیل ضربه، فشار یا دمای بیش از حد دچار ترک یا شکستگی می‌شوند.

• ترک یا شکستن قطعات: بررسی دقیق سطح برد می‌تواند ترک‌های ظریف یا شکستن قطعات را آشکار کند. این ترک‌ها ممکن است در قطعات مقاومت، دیودها یا میکروچیپ‌ها ظاهر شوند. در این موارد، باید قطعه آسیب‌دیده را تعویض کنید و از سلامت دیگر قطعات برد مطمئن شوید.

4. سایش یا خوردگی مسیرهای برد

یکی دیگر از علائم خرابی در بردهای الکترونیکی سایش یا خوردگی مسیرهای برد است. این مشکل ممکن است ناشی از رطوبت، آلودگی یا جریان بیش از حد باشد.

• خوردگی مسیرها: ممکن است مسیرهای برد به‌ویژه در مناطقی که در تماس با رطوبت یا گردوغبار قرار دارند، دچار خوردگی یا سایش شوند. این خوردگی می‌تواند باعث قطع اتصال در مدار شود. برای تعمیر این نوع خرابی، باید مسیرهای آسیب‌دیده را شناسایی کرده و با استفاده از سیم لحیم یا پچ برد دوباره اتصال آن‌ها را برقرار کنید.

5. وجود قطعات شل یا جداشده از برد

در برخی موارد، ممکن است قطعات از روی برد جدا شوند یا اتصال آن‌ها شل شود. این مشکل بیشتر در اثر ضربه، لرزش یا حرارت زیاد اتفاق می‌افتد.

• پایه‌های شل یا جداشده: برای تشخیص این نوع خرابی، باید به دقت به پایه‌های قطعات نگاه کنید و مطمئن شوید که هیچ قطعه‌ای از روی برد جدا نشده است. در صورت مشاهده چنین مشکلی، باید پایه‌های جداشده را لحیم کرده یا قطعه آسیب‌دیده را تعویض کنید.

6. وجود علائم نشت مواد از قطعات

یکی از علائم خرابی قطعات، نشت مواد از داخل آن‌هاست. معمولاً این مشکل در قطعاتی مانند خازن‌ها یا باتری‌ها مشاهده می‌شود.

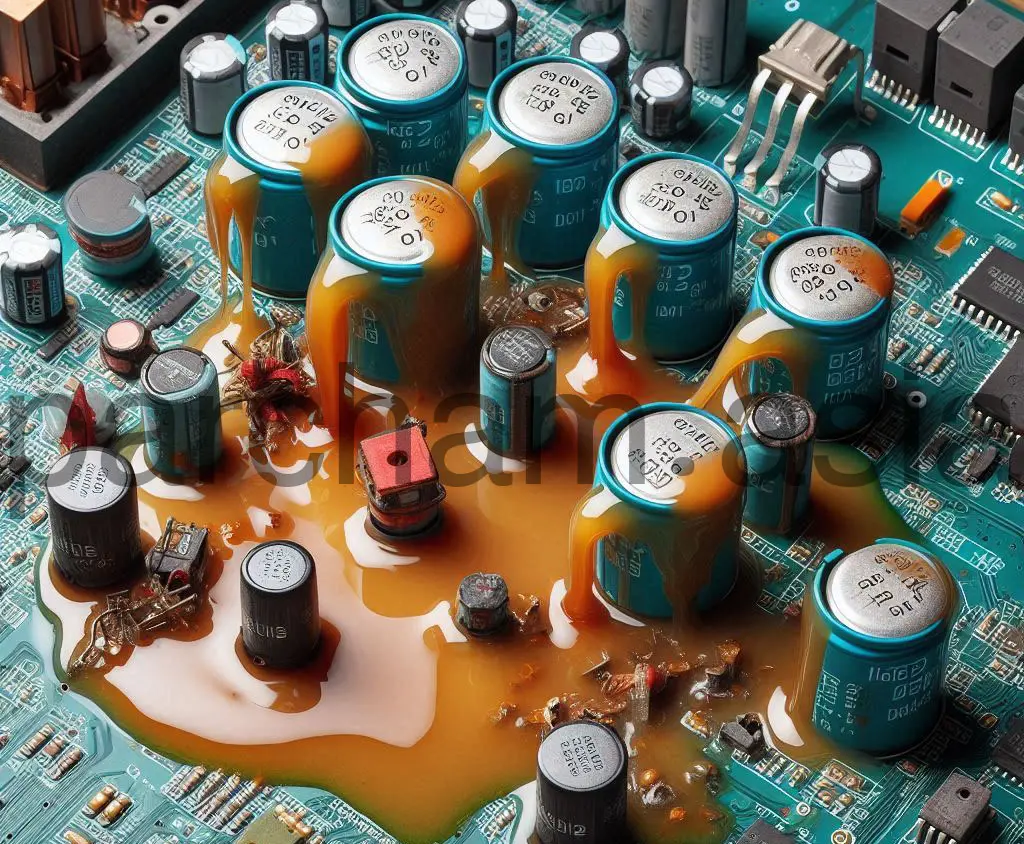

• نشت مواد از خازن‌ها: اگر مواد چسبناک یا روغنی از بدنه خازن‌ها نشت کند، این نشان‌دهنده خرابی قطعه است و باید خازن را فوراً تعویض کنید.

7. وجود بوهای غیرطبیعی یا دود

یکی از علائم خرابی جدی در بردهای الکترونیکی، وجود بوی سوختگی یا دود از داخل برد است. این علائم نشان‌دهنده خرابی جدی در قطعات برد مانند ترانسفورماتورها یا مدارهای تغذیه است.

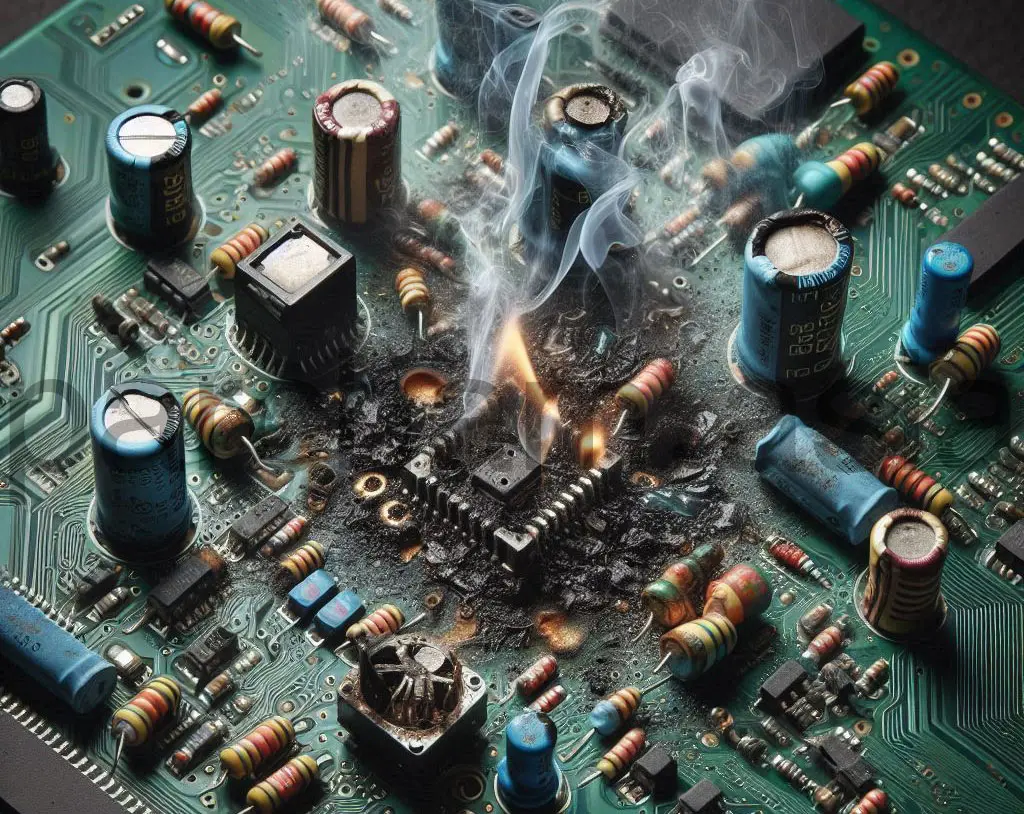

• دود و بوی سوختگی: در صورت مشاهده دود یا بوی سوختگی، باید فوراً دستگاه را از برق جدا کنید و برد را بررسی کنید. این مشکل معمولاً به علت اتصال کوتاه یا عبور جریان بیش از حد رخ می‌دهد و ممکن است نیاز به تعویض قطعات سوخته باشد.

8. تشخیص مشکلات از طریق ویدیو یا عکس

اگر مشکل به‌طور واضح روی برد نمایان نشد، می‌توانید از روش‌های پیشرفته‌تری مانند تصویر‌برداری با میکروسکوپ یا ویدیوهای آموزشی برای شبیه‌سازی مشکل استفاده کنید. برخی از مشکلات ممکن است در دید مستقیم قابل مشاهده نباشند، اما با استفاده از تجهیزات دقیق‌تر، می‌توانید مشکلات را شناسایی و تعمیر کنید.

 بررسی اتصالات و لحیم‌کاری

اتصالات ضعیف یا لحیم‌کاری‌های خراب یکی از شایع‌ترین علل خرابی در بردهای الکترونیکی هستند. بسیاری از مشکلات عملکردی دستگاه‌ها به علت نقص در این بخش‌ها به وجود می‌آید، از این رو بررسی دقیق اتصالات و لحیم‌کاری‌ها یکی از مهم‌ترین مراحل در مراحل تعمیر برد است. در این قسمت، با نحوه تشخیص خرابی‌ها و تعمیر آن‌ها آشنا خواهید شد.

1. بررسی لحیم‌کاری‌ها

لحیم‌کاری‌ها اتصالات بین قطعات مختلف برد را ایجاد می‌کنند و اگر این اتصالات به درستی انجام نشده باشد، ممکن است باعث قطع یا اتصال کوتاه در مدارها شوند. برای بررسی لحیم‌کاری‌ها، باید چند مرحله را به دقت انجام دهید:

• لحیم‌کاری‌های ترک‌خورده یا ضعیف: لحیم‌کاری‌هایی که در اثر حرارت یا فشار ضعیف شده‌اند، معمولاً با چشمی قابل مشاهده هستند. به دنبال لحیم‌کاری‌هایی باشید که رنگ آن‌ها تغییر کرده یا به‌شکلی غیرطبیعی ترک خورده‌اند. این ترک‌ها می‌توانند باعث اختلال در جریان برق یا ارتباطات مدار شوند.

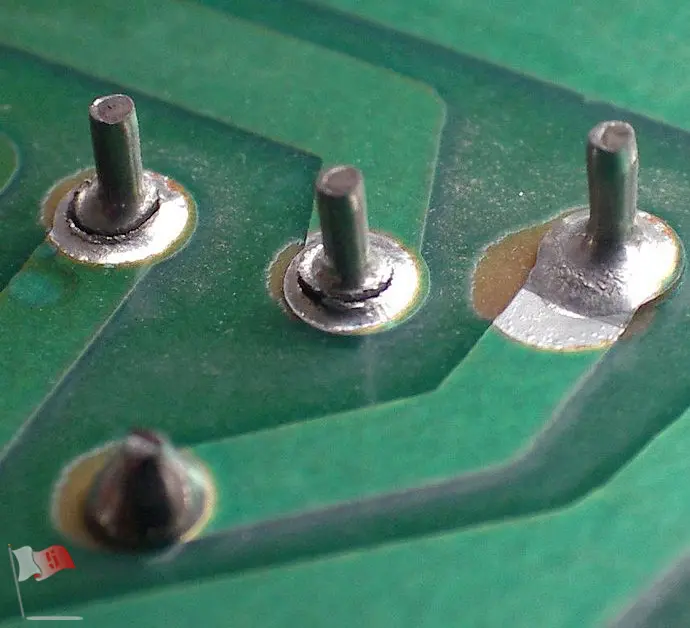

• لحیم‌کاری‌های سرد: لحیم‌کاری‌های سرد معمولاً سطح براق و صیقلی ندارند و ممکن است به صورت مات و کدر دیده شوند. این نوع لحیم‌کاری‌ها معمولاً باعث قطع اتصال در مدار می‌شوند. برای بررسی این نوع لحیم‌کاری، از ذره‌بین یا میکروسکوپ استفاده کنید تا به دقت تمامی اتصالات را مشاهده کنید.

•

• لحیم‌کاری‌های اضافی یا جابه‌جا: لحیم‌های اضافی می‌توانند باعث اتصال کوتاه بین اجزای مختلف شوند. اگر لحیم‌های زیادی در اطراف پایه‌ها یا مسیرهای اتصال وجود دارد، این می‌تواند منجر به مشکل در عملکرد برد شود.

2. چک کردن اتصالات پایه قطعات

پس از بررسی لحیم‌کاری‌ها، باید به بررسی اتصالات پایه قطعات (مثل مقاومت‌ها، ترانزیستورها، دیودها و خازن‌ها) بپردازید. اتصال نادرست این قطعات می‌تواند باعث خرابی کل مدار شود.

• اتصال پایه‌ها به برد: پایه‌های قطعات باید به‌طور کامل و بدون هیچگونه حرکت یا فاصله‌ای با برد در تماس باشند. اگر پایه‌های قطعه‌ای به طور کامل به سطح برد متصل نشده‌اند یا به دلیل لحیم‌کاری ضعیف از برد جدا شده‌اند، این مورد می‌تواند باعث ایجاد مشکل در عملکرد دستگاه شود.

• اتصال نادرست پایه‌ها به یکدیگر: در مواقعی ممکن است پایه‌های دو قطعه به‌طور غیرمستقیم به یکدیگر وصل شده باشند و اتصال کوتاه ایجاد کنند. این مورد ممکن است به‌طور چشمی قابل مشاهده نباشد، اما می‌توانید با استفاده از مولتی‌متر و بررسی پیوستگی در مدار، این مشکلات را شناسایی کنید.

3. تست اتصالات با مولتی‌متر

برای تشخیص دقیق خرابی‌های احتمالی در لحیم‌کاری‌ها و اتصالات، مولتی‌متر ابزار اصلی شماست. با استفاده از مولتی‌متر در حالت کانتینیوتی تست (تست پیوستگی)، می‌توانید بررسی کنید که آیا اتصال برقرار است یا خیر.

• اتصال پیوسته: اگر مولتی‌متر صدای بوق را بدهد، یعنی اتصال به‌درستی برقرار است.
• اتصال قطع‌شده: اگر صدای بوق نداد یا مولتی‌متر عدد “1” را نمایش دهد، یعنی مدار قطع است و نیاز به تعمیر دارد.

4. تشخیص لحیم‌کاری‌های معیوب

برای تعمیر لحیم‌کاری‌های معیوب، معمولاً باید مراحل زیر را دنبال کنید:

• رفع لحیم‌های خراب: برای حذف لحیم‌های معیوب، از پمپ لحیم‌کشی (Solder Sucker) یا سیم لحیم‌کشی (Desoldering Braid) استفاده کنید. این ابزارها به شما کمک می‌کنند تا لحیم اضافی یا خرابی‌ها را به‌طور کامل حذف کنید.

• لحیم‌کاری مجدد: پس از حذف لحیم‌های معیوب، باید از قلم لحیم با نوک نازک و لحیم مرغوب استفاده کنید تا اتصال جدیدی ایجاد کنید. توجه کنید که از حرارت بیش از حد برای لحیم‌کاری استفاده نکنید زیرا ممکن است باعث آسیب به قطعات برد شود.

5. بررسی اتصالات خازن‌ها و ترانزیستورها

خازن‌ها و ترانزیستورها از قطعات حساس در بردهای الکترونیکی هستند و خرابی یا لحیم‌کاری نادرست این قطعات می‌تواند تأثیر زیادی بر عملکرد کلی برد بگذارد. برای بررسی این قطعات:

• خازن‌ها: بررسی کنید که پایه‌های خازن‌ها به‌طور صحیح لحیم‌کاری شده باشند و از اتصالات کوتاه یا شکستگی پایه‌ها جلوگیری کنید.

• ترانزیستورها: ترانزیستورها باید به‌طور صحیح در مدار قرار گرفته و پایه‌های آن‌ها باید کاملاً به برد متصل باشند. تست عملکرد ترانزیستورها با مولتی‌متر می‌تواند کمک‌کننده باشد.

6. آزمایش برد پس از تعمیر

پس از اصلاح لحیم‌کاری‌ها و اتصالات، باید برد را تست کنید تا از عملکرد صحیح آن مطمئن شوید. می‌توانید از منبع تغذیه آزمایشی برای بررسی عملکرد برد در شرایط واقعی استفاده کنید.

بررسی قطعات حساس در تعمیر بردهای الکترونیکی

در مراحل تعمیر برد، بررسی و تست دقیق قطعات حساس برد از اهمیت ویژه‌ای برخوردار است. بسیاری از مشکلات بردهای الکترونیکی به خرابی قطعات حساس مانند خازن‌ها، دیودها، ترانزیستورها، و ICها مربوط می‌شود. در این بخش، نحوه تست و بررسی هر کدام از این قطعات را توضیح خواهیم داد تا بتوانید با دقت و سرعت بیشتر تعمیرات خود را انجام دهید.

1. تست خازن‌ها:

خازن‌ها یکی از قطعات کلیدی در مدارهای الکترونیکی هستند که به طور معمول به دلیل نوسانات ولتاژ یا استفاده طولانی‌مدت خراب می‌شوند.

• روش تست: از مولتی‌متر در حالت تست خازن استفاده کنید.
• ولتاژ: برای تست خازن‌های الکترولیتی، معمولاً ولتاژهای 16V، 25V، 50V و 100V را در نظر بگیرید. هنگام تست، باید ولتاژی کمتر از مقدار نامی خازن استفاده شود.
• روش تست: خازن را از مدار جدا کرده و ظرفیت آن را با مولتی‌متر اندازه‌گیری کنید.
• تشخیص: اگر مقدار اندازه‌گیری شده کمتر از 80% مقدار نامی خازن باشد، خازن خراب است و باید تعویض شود.

2. تست دیودها:

دیودها یکی از قطعات مهم برای جریان یک‌طرفه در مدار هستند. خرابی دیود می‌تواند منجر به عملکرد نادرست برد شود.

• روش تست: از مولتی‌متر در حالت تست دیود استفاده کنید.
• ولتاژ: در حالت معمول، ولتاژ بین 0.6V تا 0.7V برای دیودهای سیلیکونی نشان داده می‌شود.
• روش تست: پایه‌های بوبین دیود را تست کنید. در یک سمت مولتی‌متر باید بوق بزند و در سمت دیگر بوق نزند.
• تشخیص: اگر دیود در هر دو حالت بوق نزند، دیود سوخته است. اگر در هر دو سمت بوق بزند، دیود اتصال کوتاه شده است و باید تعویض گردد.

3. تست ترانزیستورها:

ترانزیستورها برای تقویت سیگنال‌ها و کنترل جریان در مدارهای الکترونیکی حیاتی هستند. خراب شدن ترانزیستور می‌تواند عملکرد کل مدار را مختل کند.

• روش تست: برای تست ترانزیستورها، مولتی‌متر را در حالت تست دیود تنظیم کنید و پایه‌های بیس، کلکتور و امیتر را بررسی کنید.
• ولتاژ: در ترانزیستورهای نوع NPN، پایه بیس باید نسبت به امیتر ولتاژ مثبت داشته باشد تا ترانزیستور فعال شود.
• روش تست: ورودی سیگنال را بررسی کنید و اطمینان حاصل کنید که تغییرات مناسب در سیگنال خروجی وجود دارد.
• تشخیص: اگر اهم بین پایه‌ها کم باشد و تغییر نکند، ترانزیستور خراب است و نیاز به تعویض دارد.

4. تست ICها:

ICها معمولاً مسئول انجام عملکردهای پیچیده‌تری مانند پردازش سیگنال‌ها یا ذخیره‌سازی داده‌ها هستند. خرابی در ICها می‌تواند منجر به اختلال در عملکرد کلی دستگاه شود.

• روش تست: برای تست ICها، ولتاژ ورودی و خروجی را بررسی کنید.
• ولتاژ: باید ولتاژ خروجی مشخص شده در دیتاشیت IC برابر با ولتاژ ورودی باشد.
• روش تست: ولتاژهای ورودی و خروجی را با مولتی‌متر اندازه‌گیری کنید و با مقادیر مشخص شده در دیتاشیت مقایسه کنید.
• تشخیص: اگر ولتاژ خروجی پایین‌تر از مقدار نامی باشد، IC ممکن است خراب باشد و باید تعویض شود.

5. معیارهای عمومی تست قطعات در مراحل تعمیر برد:

در مراحل تعمیر برد، چند نکته کلی برای تست قطعات حساس وجود دارد که رعایت آن‌ها به جلوگیری از آسیب بیشتر به برد کمک می‌کند:

• حفاظت از دستگاه: هنگام تست قطعات، هرگز مقادیر ولتاژ را کمتر از مقادیر نامی تنظیم نکنید. استفاده از ولتاژ مناسب در تست، مانع از آسیب به قطعات حساس می‌شود.
• احتیاط در کار: قبل از قطع برق دستگاه، اتصالات را بررسی کنید تا از وقوع آسیب‌های ناخواسته جلوگیری شود.
• آزمایش تدریجی: در صورتی که برد دچار نقص شدید نشد، قطعات را به‌طور مجزا تست کنید تا مشکل دقیقا شناسایی شود و تنها قطعه خراب تعویض شود.
