راهنمای جامع تعمیر برد یخچال اسنوا رایگان: هر آنچه باید بدانید
تعمیر برد اسنوا رایگان فرصتی است تا بدون پرداخت هزینه، مشکلات برد یخچال خود را برطرف کنید. برد یخچال یکی از مهم‌ترین قطعات در عملکرد این دستگاه است و خرابی آن می‌تواند باعث اختلال در کارکرد کلی یخچال شود. در این مقاله، علاوه بر ارائه یک ویدئوی آموزشی رایگان، شما با روش‌های شناسایی و رفع مشکلات برد یخچال اسنوا آشنا خواهید شد. اگر به تعمیرات تخصصی‌تر علاقه‌مندید، دوره‌های حرفه‌ای پرچم بهترین انتخاب برای شماست.
لیست ابزارهای ضروری برای تعمیر برد یخچال اسنوا رایگان
1. مولتی‌متر
مولتی‌متر یکی از اصلی‌ترین ابزارها در تعمیر برد است که برای اندازه‌گیری ولتاژ، جریان و مقاومت استفاده می‌شود. این ابزار امکان تست بخش‌های مختلف برد، شناسایی قطعات خراب و بررسی اتصالات را فراهم می‌کند. استفاده از مولتی‌متر دیجیتال دقیق‌تر است و قابلیت‌های بیشتری مانند اندازه‌گیری ظرفیت خازن و تست دیود دارد.
2. شبیه‌ساز همیار
همیار یک شبیه‌ساز ویژه برای آزمایش و عیب‌یابی بردهای لوازم خانگی است. این دستگاه به کاربران امکان می‌دهد تا بردهای مختلف را در محیط کنترل‌شده آزمایش کنند و مشکلات عملکردی را بدون نیاز به نصب کامل شناسایی نمایند. از همیار می‌توان برای شبیه‌سازی شرایط واقعی کارکرد لوازم خانگی مثل ماشین لباسشویی و یخچال استفاده کرد.
3.هویه و لوازم جانبی
هویه برای لحیم‌کاری و تعویض قطعات معیوب روی برد استفاده می‌شود. پیشنهاد می‌شود از هویه با دمای قابل تنظیم استفاده کنید تا بتوانید دمای مناسب را برای لحیم‌کاری قطعات مختلف تنظیم کنید. لوازم جانبی هویه شامل:
- قلع با کیفیت: قلع با کیفیت مناسب لحیم‌کاری بهتر و دوام بالاتر را تضمین می‌کند.
- قلع کش: این ابزار برای برداشتن لحیم قدیمی و آزادسازی قطعات معیوب به‌کار می‌رود.
- نوک هویه با سایزهای مختلف: برای لحیم‌کاری دقیق‌تر و کنترل بهتر، استفاده از نوک‌های متناسب با قطعات مختلف ضروری است.
4. پنس‌های دقیق
پنس‌ها برای برداشتن و جابه‌جایی قطعات کوچک روی برد به‌کار می‌روند و برای قطعات حساس مثل آی‌سی‌ها و مقاومت‌های کوچک بسیار ضروری هستند. پنس‌های ضد مغناطیس و ضد زنگ با کیفیت بالا انتخاب مناسبی خواهند بود
5.منبع تغذیه
منبع تغذیه برای تأمین ولتاژ و جریان متغیر به بخش‌های مختلف برد به‌کار می‌رود. این دستگاه به شما کمک می‌کند تا قطعات و بخش‌های مختلف برد را با ولتاژ و جریان‌های مختلف تست کنید و عملکرد آن‌ها را بررسی کنید.
6. کف چین :
ابزاری برای برش دقیق پایه‌ها و سیم‌ها در نزدیکی سطح برد پس از لحیم‌کاری
تعمیر برد یخچال اسنوا رایگان: آموزش گام به گام
در این مقاله قصد داریم فرآیند تعمیر برد یخچال اسنوا رایگان را بررسی کنیم و به شما آموزش دهیم چگونه برد یخچال اسنوا را به درستی شبیه‌سازی کرده و مشکلات آن را شناسایی و تعمیر کنید.
گام اول: شبیه‌سازی سیستم برد یخچال اسنوا
برای شروع تعمیر، باید ابتدا سیستم برد یخچال اسنوا را شبیه‌سازی کنیم. این کار شامل مراحل زیر است:
اتصال سوکت به نمایشگر: اولین قدم وصل کردن یک سوکت به نمایشگر یخچال است.

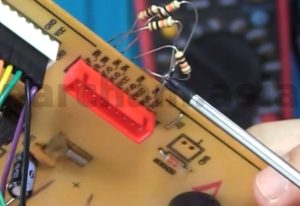

اتصال چهار ان‌تی‌سی (سنسور دما): برای شبیه‌سازی دقیق‌تر، باید چهار ان‌تی‌سی به سیستم وصل شوند. سوکت قرمز که روی آن نوشته VCC، مربوط به این سنسورهاست. از چهار مقاومت ۱۰ کیلو اهمی استفاده کنید و هر یک از آن‌ها را به یک سنسور متصل کنید.
بررسی سوکت‌ها: سوکت‌های قرمز و سفید را بررسی کنید. سوکت قرمز برای فن و لامپ‌ها است و ورودی برق به نول یا فاز می‌خورد.
گام دوم: عیب‌یابی و شناسایی مشکل کمپرسور
یکی از مشکلات رایج در برد یخچال اسنوا، عدم ورود کمپرسور به مدار است. در این مرحله، پس از بررسی متوجه شدم که ایراد از رله بود، اما رله خود سالم بود. مشکل اصلی این بود که سردی روی پایه‌های بوبین رله جمع شده بود که مانع از فعال شدن کمپرسور می‌شد. بعد از تمیز کردن پایه‌های رله، کمپرسور به مدار برگشت.

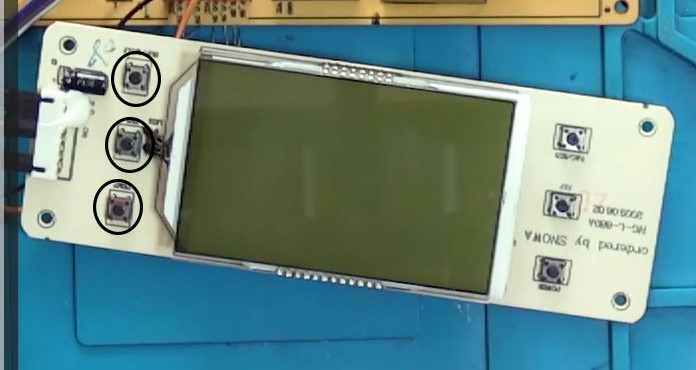

گام سوم: تعویض کلیدهای سوخته
پس از تعمیر کمپرسور، نوبت به تنظیمات دمایی می‌رسد. در این مرحله، متوجه شدیم که کلیدهای دستگاه سوخته‌اند و نیاز به تعویض دارند.
چگونه کلیدها را در برد یخچال اسنوا تست کنیم؟
برای تست کلیدها از مولتی‌متر استفاده می‌کنیم:
- مولتی‌متر را روی حالت تست بازار قرار دهید.
- دو پایه کلید را به هم وصل کرده و فشار دهید. اگر صدای بوق بشنوید، یعنی کلید سالم است. در غیر این صورت، کلید خراب است.
بعد از تعویض کلیدها، دستگاه روشن می‌شود و نمایشگر بالا می‌آید.
گام چهارم: لحیم‌کاری و شستشوی برد
پس از تعویض کلیدها و تعمیر برد، باید لحیم‌کاری انجام دهیم. سپس برد را با استفاده از اسپری مخصوص و یک مسواک نرم تمیز می‌کنیم تا هیچ‌گونه گرد و غباری روی قطعات نباشد.
گام پنجم: شبیه‌سازی با همیار سیستم و تست نهایی
برای شبیه‌سازی سیستم و تست نهایی، باید برق ورودی به دستگاه وصل شود. در این مرحله، فن‌ها و لامپ‌ها باید روشن شوند و کمپرسور وارد مدار شود. اگر این بخش‌ها به درستی کار کنند، برد یخچال اسنوا تعمیر شده و آماده استفاده است.
نکات مهم در تعمیر برد یخچال اسنوا:
- تجربه در تعمیرات: تجربه به‌طور قابل توجهی در تعمیرات برد یخچال اسنوا موثر است. اگرچه علم یک بخش از تعمیرات است، اما تجربه در شناسایی قطعات و نحوه عملکرد آن‌ها بسیار مهم‌تر است.
- آموزش: برای یادگیری تعمیرات برد یخچال اسنوا، میتوانید از آموزش‌های آنلاین و دوره‌های تخصصی استفاده کنید. سایت ما، پرچم، آموزش‌های عالی در زمینه تعمیر برد یخچال و دیگر دستگاه‌های برقی ارائه می‌دهد.
در این مقاله نحوه شبیه‌سازی و تعمیر برد یخچال اسنوا را بررسی کردیم. با استفاده از این آموزش و رعایت نکات تعمیراتی، میتوانید برد یخچال اسنوا را به درستی تعمیر کنید. برای یادگیری بیشتر و استفاده از دوره‌های تخصصی، به سایت پرچم مراجعه کنید.
مشکلات رایج و عیب‌یابی برد یخچال اسنوا
کمپرسور از مدار خارج می‌شود:
- علائم: کمپرسور یخچال پس از چند ساعت کار کردن، به طور ناگهانی از مدار خارج می‌شود و به مدت طولانی خاموش می‌ماند.
- علت: یکی از دلایل عمده این مشکل می‌تواند خرابی خازن باشد. خازن مسئول تامین قدرت الکتریکی لازم برای کمپرسور است و اگر خراب شود، کمپرسور نمی‌تواند به درستی عمل کند.
- روش حل: ابتدا برق یخچال را قطع کنید. سپس، خازن را بررسی کنید تا ببینید آیا باد کرده یا از نظر ظرفیت دچار مشکل شده است. اگر خازن معیوب باشد، آن را تعویض کنید و یخچال را دوباره روشن کنید.
عملکرد نامنظم یخچال:
- علائم: یخچال عملکرد غیرثابت دارد و تنظیمات دمایی به درستی اعمال نمی‌شود. این مسئله می‌تواند باعث اتلاف انرژی و نارضایتی از عملکرد یخچال شود.
- علت: خرابی در کلیدهای کنترل دما ممکن است علت این مشکل باشد. این کلیدها اغلب در اثر استفاده طولانی مدت و فرسایش الکترونیکی، خراب می‌شوند.
- روش حل: کلیدهای معیوب را تعویض کنید. برای تست کلیدها، برق یخچال را قطع کنید و از مولتی متر استفاده کنید. اگر مولتی متر صدای بوق دهد، کلید سالم است؛ در غیر این صورت، باید آن را تعویض کنید.
تغذیه نادرست برد:
- علائم: یخچال روشن نمی‌شود یا هیچ عملیاتی از برد انجام نمی‌گیرد.
- علت: خرابی تغذیه برد یا سولفادگی در قطعات ممکن است باعث ایجاد این مشکل شود.
- روش حل: خازن تغذیه برد را بررسی کنید. اگر خازن خراب است، تعویض آن می‌تواند مشکل را حل کند. معمولاً خازن‌های ۱۰ تا ۲۲ میکروفارادی در بردهای مختلف استفاده می‌شوند.
قسمت‌های مورد نیاز برای تعمیر
- کلیدهای تعویض: برای تعویض کلیدهای معیوب.
- خازن‌ها: خازن‌های با ظرفیت ۱۰ تا ۲۲ میکروفاراد برای تعویض خازن‌های معیوب.
- مولتی متر: برای تست کلیدها و قطعات الکترونیکی.
- اسپری و مسواک: برای شستشو و تمیزکاری برد.
مراحل تعمیر
تست و تعویض خازن:
- ابتدا، برق یخچال را قطع کنید.
- خازن‌های برد را بررسی کنید تا ببیند آیا معیوب شده‌اند.
- اگر خازن باد کرده یا ظرفیتش تغییر کرده، آن را تعویض کنید.
تست کلیدها:
- کلیدهای کنترل دما را با استفاده از مولتی متر تست کنید.
- کلیدهایی که صدای بوق نمی‌دهند یا اتصال ندارند را تعویض کنید.
تمیزکاری برد:
- برد را با اسپری مخصوص شستشو دهید.
- از مسواک برای تمیز کردن قطعات الکترونیکی استفاده کنید تا سولفادگی و گرد و غبار از بین برود.
علت روشن نشدن یخچال اسنوا و راه‌حل‌های آن
روشن نشدن یخچال اسنوا یکی از مشکلات رایج است که ممکن است برای هر کسی پیش بیاید. این مشکل می‌تواند به دلایل مختلفی ایجاد شود و برای حل آن باید با دقت تمامی قطعات دستگاه را بررسی کرد. در این مقاله، به بررسی دقیق علل این مشکل و روش‌های تعمیر آن خواهیم پرداخت. همچنین، در صورتی که به تعمیرات برد یخچال اسنوا نیاز باشد، پیشنهاد می‌کنیم از خدمات تعمیر برد یخچال اسنوا رایگان ما استفاده کنید تا مشکل دستگاه شما به صورت حرفه‌ای برطرف شود.
1. بررسی مشکلات برق و اتصال
یکی از دلایل اصلی روشن نشدن یخچال اسنوا می‌تواند مشکل در تأمین برق باشد. این مشکل ممکن است از:
- قطع بودن کابل برق یا اتصال ضعیف به پریز.
- مشکل در سیم‌کشی داخلی که موجب عدم ارسال برق به یخچال شود.
- فیوز یا کلید مدار معیوب که برق را قطع کرده باشد.
برای رفع این مشکل، ابتدا باید کابل برق و پریز را بررسی کرده و در صورت نیاز از یک مولتی‌متر برای بررسی اتصال استفاده کنید.
2. خرابی ترموستات یخچال اسنوا
ترموستات مسئول تنظیم دمای داخل یخچال است. اگر ترموستات خراب شود، ممکن است یخچال اصلاً روشن نشود یا به طور مداوم روشن و خاموش شود. برای بررسی این مشکل:
- ابتدا دما را تنظیم کرده و ببینید آیا یخچال روشن می‌شود یا خیر.
- ترموستات را با دستگاه تست کنید و در صورت خرابی آن را تعویض کنید.
3. مشکل در برد الکترونیکی یخچال اسنوا
یکی از مهم‌ترین اجزای یخچال اسنوا، برد الکترونیکی است که عملکرد دستگاه را کنترل می‌کند. اگر برد دچار مشکل شود، ممکن است یخچال روشن نشود یا به طور نادرست عمل کند. در این حالت:
- برد را بررسی کنید تا ببینید آیا علائم سوختگی، قطعی یا مشکل در اجزای داخلی آن مشاهده می‌شود.
- اگر برد دچار مشکل است، تعمیر برد یخچال اسنوا رایگان توسط کارشناسان مجرب می‌تواند یک راه‌حل مناسب باشد.
4. خرابی کمپرسور
کمپرسور وظیفه فشرده‌سازی گاز یخچال و انتقال آن به دیگر بخش‌ها را بر عهده دارد. اگر کمپرسور خراب شود، یخچال روشن نخواهد شد. برای عیب‌یابی کمپرسور:
- بررسی کنید که آیا کمپرسور صدا می‌دهد یا خیر.
- با استفاده از دستگاه‌های تست مناسب، مقاومت کمپرسور را بررسی کرده و در صورت نیاز آن را تعویض کنید.
5. مشکل در خازن راه‌انداز
خازن‌ها برای راه‌اندازی موتورهای یخچال ضروری هستند. اگر خازن خراب شود، موتور یخچال به درستی کار نخواهد کرد و ممکن است یخچال روشن نشود. بررسی و تعویض خازن:
- خازن‌های موجود در کنار کمپرسور و برد الکترونیکی را بررسی کنید.
- در صورت خراب بودن خازن، آن را تعویض کنید.
6. عدم کارکرد رله کمپرسور
رله کمپرسور وظیفه روشن و خاموش کردن کمپرسور را دارد. اگر این رله دچار مشکل شود، یخچال روشن نخواهد شد. برای رفع این مشکل:
- بررسی کنید که آیا رله کمپرسور به درستی کار می‌کند یا خیر.
- در صورت لزوم، رله را تعویض کنید.
7. بررسی مشکلات فنی داخلی
یخچال ممکن است به دلیل مشکلات مختلف داخلی مانند اتصال کوتاه یا خرابی قطعات دیگر مانند سنسورها و ترانسفورماتورها روشن نشود. در این مواقع:
- تمامی اتصالات داخلی یخچال را بررسی کرده و در صورت لزوم، قطعات معیوب را تعویض کنید.
علت خاموشی برد یخچال اسنوا و روش‌های تخصصی رفع آن
خاموشی برد یخچال اسنوا یکی از مشکلات شایع است که می‌تواند به علت خرابی قطعات مختلف در برد الکترونیکی، مشکلات تأمین برق، یا آسیب دیدن سنسورها اتفاق بیفتد. این مشکل به طور معمول به عدم عملکرد درست کمپرسور و سایر قطعات یخچال منجر می‌شود. در این مقاله، به روش‌های تخصصی برای شناسایی علت خاموشی برد یخچال اسنوا و چگونگی تعمیر آن می‌پردازیم. همچنین، اگر به دنبال تعمیر برد یخچال اسنوا رایگان هستید، میتوانید از خدمات تخصصی ما بهره‌برداری کنید.
1. بررسی تأمین برق به برد یخچال اسنوا
اولین چیزی که باید چک کنید، تأمین برق به برد یخچال است. اگر یخچال به طور کلی روشن باشد اما برد کار نکند، احتمالاً مشکل از قطعات داخلی برد یا تأمین برق به آن است. برای این منظور، باید ولتاژ ورودی به برد را تست کنید.
روش تست:
ولتاژ ورودی: با استفاده از مولتی‌متر، ولتاژ ورودی به برد را بررسی کنید. معمولاً باید ولتاژ ورودی به برد یخچال 220 ولت AC باشد.
- ولتاژ صحیح: 220 ولت AC
- بررسی اتصالات: اگر ولتاژ صحیح وجود ندارد، ابتدا اتصالات و کابل برق ورودی به یخچال و پریز را بررسی کنید.
تست قطعات داخل برد: اگر ولتاژ ورودی صحیح است و برد همچنان خاموش است، باید برد را از نظر مشکلات داخلی مانند خرابی فیوز، رله یا خازن‌ها بررسی کنید.

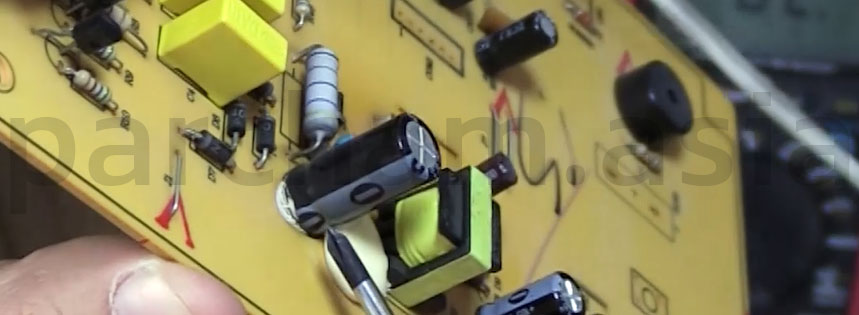

2. خرابی خازن‌ها و تأثیر آن بر عملکرد برد
خازن‌ها بخش مهمی از مدار برد یخچال اسنوا هستند که در تأمین ولتاژ و کنترل سیگنال‌های مختلف نقش دارند. خرابی خازن‌ها می‌تواند باعث قطع یا اختلال در عملکرد برد شود. برای بررسی وضعیت خازن‌ها، باید از مولتی‌متر دیجیتال استفاده کنید.
روش تست:
تست خازن‌ها: از مولتی‌متر برای تست ظرفیت خازن استفاده کنید. اگر خازن‌ها دچار کاهش ظرفیت یا خرابی شده باشند، باید آن‌ها را تعویض کنید.
- ظرفیت خازن: معمولاً در برد یخچال اسنوا از خازن‌های ۱۰ میکروفاراد تا ۲۲ میکروفاراد استفاده می‌شود.
- تست خازن: مولتی‌متر را روی حالت تست خازن قرار دهید و از صحت عملکرد آن اطمینان حاصل کنید. اگر ظرفیت خازن کمتر از مقدار مشخص شده باشد، خازن باید تعویض شود.
خازن‌های معیوب: خازن‌های معیوب معمولاً علائم ظاهری مثل باد کردن یا سوختن دارند. در این صورت، باید به سرعت آن‌ها را تعویض کنید.
3. بررسی رله‌ها و قطعات کنترلی
رله‌ها معمولاً برای کنترل جریان برق به کمپرسور و دیگر قطعات یخچال استفاده می‌شوند. اگر رله دچار خرابی شود، ممکن است برد نتواند به درستی کار کند و یخچال خاموش شود.
روش تست:
- ولتاژ ورودی به رله: ولتاژ ورودی به رله را با مولتی‌متر تست کنید. معمولاً ولتاژ ورودی به رله باید ۵ ولت DC باشد.
- ولتاژ صحیح: ۵ ولت DC
- اگر این ولتاژ در رله موجود نباشد، ممکن است مشکل از مدار ولتاژ یا خود رله باشد.
- تست رله: برای بررسی رله، از مولتی‌متر برای تست سالم بودن آن استفاده کنید. معمولاً رله‌ها دارای یک سیم‌پیچ هستند که با ولتاژ مشخص فعال می‌شوند. اگر رله فعال نشود، باید تعویض شود.
4. تست ترانزیستورها و آی‌سی‌های برد
ترانزیستورها و آی‌سی‌های موجود در برد یخچال اسنوا برای کنترل جریان و ولتاژ‌های مختلف در مدار عمل می‌کنند. خرابی این قطعات می‌تواند باعث خاموشی برد شود. برای تست آن‌ها، باید ولتاژ‌های مختلف را بررسی کنید.
روش تست:
ولتاژ‌های خروجی: از مولتی‌متر برای اندازه‌گیری ولتاژ خروجی از ترانزیستورها و آی‌سی‌ها استفاده کنید. معمولاً باید ولتاژ ثابت و مناسبی در خروجی این قطعات وجود داشته باشد.
- ولتاژ صحیح: ولتاژ‌های خروجی ترانزیستورها و آی‌سی‌ها باید بر اساس طراحی برد مشخص باشد. به عنوان مثال، ولتاژ ۱۲ ولت DC معمولاً در بعضی از آی‌سی‌ها باید خروجی داشته باشد.
تست سلامت ترانزیستورها: از مولتی‌متر برای تست سلامت ترانزیستورها استفاده کنید. ترانزیستورها اگر به درستی کار نکنند، می‌توانند باعث خاموشی برد شوند.
5. مشکلات ناشی از نوسانات برق و تأثیر آن بر برد یخچال اسنوا
نوسانات برق، به ویژه در مناطقی که برق شهری ناپایدار است، می‌تواند باعث آسیب به برد یخچال شود. این نوسانات به راحتی می‌توانند به قطعات الکترونیکی حساس مانند خازن‌ها و ترانزیستورها آسیب وارد کنند.
راه‌حل‌ها:
استفاده از محافظ برق: برای جلوگیری از آسیب‌های ناشی از نوسانات برق، باید از محافظ‌های برق با کیفیت برای یخچال استفاده کنید.
بررسی محافظ برق: در صورتی که یخچال شما بدون محافظ برق کار کرده است، پیشنهاد می‌شود که محافظ برق جدید و مناسب نصب کنید. همچنین، میتوانید از دستگاه‌های تثبیت‌کننده ولتاژ استفاده کنید.
6. مشکل در سنسور دما
سنسورهای دما در یخچال اسنوا برای کنترل دمای داخلی یخچال و تنظیم عملکرد کمپرسور استفاده می‌شوند. اگر سنسور دما خراب شود، برد ممکن است نتواند به درستی عمل کند و یخچال خاموش شود.
روش تست:
- تست سنسور دما: برای تست سنسور دما، از مولتی‌متر برای اندازه‌گیری مقاومت سنسور استفاده کنید. مقاومت سنسور دما باید با تغییر دما تغییر کند.
- مقاومت سنسور: معمولاً مقاومت سنسور دما در دماهای مختلف تغییر می‌کند. اگر تغییرات مقاومت مناسب نبود، سنسور باید تعویض شود.
