ساخت منبع تغذیه با لامپ: یک راهنمای عملی همراه با ویدئو آموزشی
ساخت منبع تغذیه: یک پروژه ساده و کاربردی برای علاقهمندان به الکترونیک
ساخت منبع تغذیه به روشی ساده و کمهزینه هستید، این مقاله برای شماست. در این آموزش، به شما نشان خواهیم داد چگونه با استفاده از یک لامپ و چند قطعه الکترونیکی ساده، یک منبع تغذیه کاربردی بسازید. این پروژه نه تنها برای افرادی که به الکترونیک علاقه دارند جذاب است، بلکه میتواند به عنوان یک ابزار مفید در کارگاههای تعمیرات نیز استفاده شود. با پرچم همراه باشید و این آموزش گام به گام را دنبال کنید تا ساخت منبع تغذیه را به آسانی یاد بگیرید.
چرا باید در تعمیرات برد الکترونیکی از ساخت منبع تغذیه استفاده کنیم؟
در فرآیند تعمیرات برد الکترونیکی، استفاده از ساخت منبع تغذیه یک نیاز اساسی و بسیار مهم است. منبع تغذیه مناسب، قدرت و ولتاژ مورد نیاز برای تست و تعمیر بردهای الکترونیکی را فراهم میکند. بدون داشتن منبع تغذیه مناسب، قادر نخواهید بود به طور دقیق عملکرد بخشهای مختلف مدار را بررسی کنید یا مشکلات موجود در برد را شناسایی کنید.
در تعمیرات برد الکترونیکی، از منبع تغذیه به دلایل زیر استفاده میشود:
تامین ولتاژ و جریان دقیق: برای تست قطعات الکترونیکی مانند ترانزیستورها، دیودها و مقاومتها، نیاز است تا ولتاژ و جریان دقیقی اعمال شود. ساخت منبع تغذیه با قابلیت تنظیم ولتاژ و جریان، این امکان را به شما میدهد که بدون آسیب رساندن به قطعات، به راحتی عملکرد آنها را بررسی کنید.
جلوگیری از آسیب به قطعات: زمانی که شما از منبع تغذیه قابل تنظیم استفاده میکنید، میتوانید از اعمال ولتاژ یا جریان بیش از حد جلوگیری کنید. این کار از آسیب به قطعات حساس مدار پیشگیری میکند.
تشخیص سریعتر مشکلات: با داشتن یک منبع تغذیه مناسب، شما میتوانید به سرعت به تشخیص مشکلاتی مانند قطعات سوخته، اتصالات معیوب یا نوسانات ولتاژ پرداخته و تعمیرات را با دقت بیشتری انجام دهید.
صرفهجویی در زمان و هزینه: با استفاده از منبع تغذیه قابل تنظیم، دیگر نیازی به تعویض قطعات برای تست نخواهید داشت. این کار به شما کمک میکند تا سریعتر و با هزینه کمتر مشکلات برد را شناسایی و تعمیر کنید.
در نهایت، ساخت منبع تغذیه نه تنها برای تعمیرات برد الکترونیکی ضروری است، بلکه به شما این امکان را میدهد که با دقت و اطمینان بیشتر تعمیرات خود را انجام دهید و از کیفیت بالای تعمیرات خود اطمینان حاصل کنید.
ابزارهای مورد نیاز برای ساخت منبع تغذیه با لامپ
برای ساخت منبع تغذیه با لامپ و استفاده از آن در تعمیرات برد الکترونیکی، نیاز به چند ابزار و قطعه ساده دارید. این ابزارها به شما کمک میکنند تا پروژه را بهطور دقیق و کارآمد انجام دهید:
یک لامپ کممصرف:
لامپ کممصرف به عنوان ابزار اصلی در ساخت منبع تغذیه عمل میکند. این لامپ بهطور معمول در مدار بهعنوان محدودکننده جریان و محافظ استفاده میشود تا از آسیب به برد و سایر قطعات جلوگیری کند.یک منبع تغذیه زنبوری:
منبع تغذیه زنبوری برای تأمین ولتاژ و جریان مورد نیاز برای مدار استفاده میشود. این ابزار به شما این امکان را میدهد که مقدار ولتاژ و جریان خروجی را تنظیم کرده و برای تست دقیقتر و ایمنتر مدارهای الکترونیکی از آن استفاده کنید.مولتیمتر برای تست:
مولتیمتر ابزاری ضروری برای اندازهگیری ولتاژ، جریان و مقاومت در مدارهای الکترونیکی است. با استفاده از مولتیمتر، میتوانید عملکرد منبع تغذیه و صحت اتصالهای مختلف در مدار را بررسی کنید.- یک ولوم (پتانسیومتر):
ولوم یا پتانسیومتر به شما این امکان را میدهد که ولتاژ خروجی را تنظیم کنید. این ابزار بهویژه برای تنظیم دقیق ولتاژ در حین تست و تعمیر مدارهای الکترونیکی ضروری است، چرا که میتوانید به راحتی ولتاژ را مطابق با نیاز مدار تنظیم کنید. دیود از بردهای قدیمی:
شما میتوانید از دیودهای بازیافتی که از بردهای قدیمی به دست میآیند استفاده کنید. این دیودها بهعنوان قطعات محافظ و برای جریاندهی در مدار استفاده خواهند شد.خازن و مقاومتهای معمولی:
خازنها و مقاومتهای معمولی که در دسترس هستند، بهطور گسترده در مدارهای الکترونیکی استفاده میشوند. این قطعات معمولاً در تعمیرات بردهای الکترونیکی و ساخت منابع تغذیه بهکار میروند و میتوانید از آنها برای پروژه ساخت منبع تغذیه متغیر خود استفاده کنید.
مراحل ساخت منبع تغذیه متغیر از لامپ کممصرف یا منبع تغذیه زنبوری
اگر یک لامپ مهتابی کممصرف یا منبع تغذیه قدیمی دارید و قصد دارید آن را به یک منبع تغذیه متغیر تبدیل کنید که ولتاژ آن از ۰ تا ۳۰ ولت قابل تنظیم باشد، این راهنما برای شماست. در این پروژه، با استفاده از قطعات ساده، میتوانید یک منبع تغذیه با ولتاژ متغیر بسازید که برای تست و تعمیر بردهای الکترونیکی بسیار کاربردی خواهد بود.
مراحل ساخت منبع تغذیه متغیر:
استفاده از لامپ کممصرف یا منبع تغذیه زنبوری:

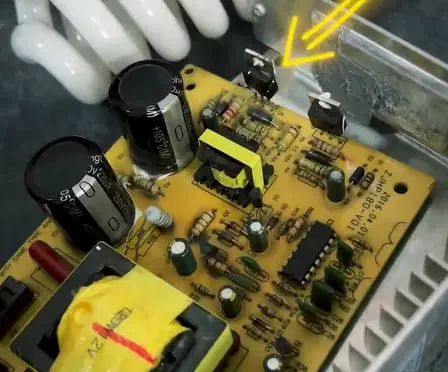

ابتدا شما به یکی از این دو قطعه نیاز دارید. لامپ مهتابی کممصرف یا منبع تغذیه زنبوری میتواند منبع اولیه ولتاژ باشد.اتصال ترانزیستور ۱۳۰۰۵ تا ۹:
یکی از مراحل مهم در این پروژه، اضافه کردن ترانزیستور ۱۳۰۰۵ یا ۹ به مدار است. این ترانزیستور بهعنوان یک تقویتکننده برای جریان و ولتاژ عمل میکند. با اضافه کردن این قطعه، میتوانید به راحتی ولتاژ را کنترل و تنظیم کنید.
اتصال ولوم (پتانسیومتر):

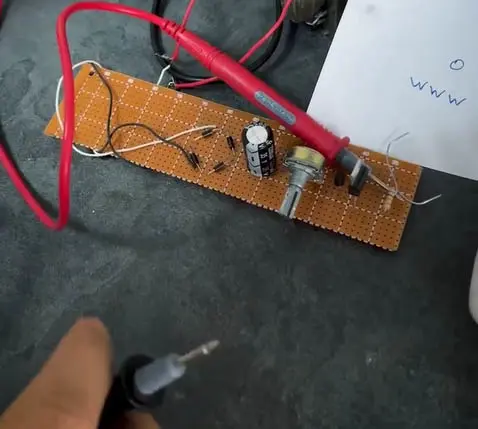

برای تنظیم ولتاژ، از ولوم یا پتانسیومتر استفاده میکنید. این قطعه به شما اجازه میدهد که ولتاژ خروجی را بهطور دقیق بین ۰ تا ۳۰ ولت تنظیم کنید.مدار را به درستی ببندید:
پس از اتصال تمامی قطعات، مدار را طبق نقشه طراحی کنید. در این مرحله، توجه داشته باشید که اتصال قطعات باید بهطور دقیق انجام شود تا مدار به درستی کار کند
اجرای مدار:
بعد از بستن مدار و اطمینان از صحت اتصالات، میتوانید آن را اجرا کنید و ولتاژ را تنظیم کنید. حالا شما یک منبع تغذیه با ولتاژ متغیر دارید که میتواند برای تست و تعمیرات بردهای الکترونیکی استفاده شود.
نکات مهم در ساخت منبع تغذیه:
- انتخاب قطعات مناسب: قطعاتی مانند ترانزیستور ۱۳۰۰۵ تا ۹ و ولوم، باید با کیفیت باشند تا عملکرد مدار تضمین شود.
- دقت در بستن مدار: هر اشتباهی در بستن مدار میتواند باعث ناپایداری و آسیب به قطعات شود.
- کنترل دما: در هنگام تست مدار، دمای ترانزیستور و سایر قطعات را بررسی کنید، چرا که ممکن است در اثر بار زیاد، دما بالا برود.
با استفاده از این مراحل، بهسادگی میتوانید یک منبع تغذیه متغیر بسازید و از آن برای تعمیرات برد الکترونیکی استفاده کنید. اگر علاقهمند به مشاهده نقشه کامل مدار هستید، کافیست کلمه “نقشه” را در کامنتها بنویسید تا آن را برای شما ارسال کنم.
این روش ساخت منبع تغذیه به شما کمک میکند که بهطور حرفهای و با کمترین هزینه، یک منبع تغذیه قابل تنظیم داشته باشید و در تعمیرات الکترونیکی دقت بیشتری به خرج دهید.
نقشه ساخت منبع تغذیه
مفاهیم پایهای ساخت منبع تغذیه
در ساخت منبع تغذیه، هدف اصلی تأمین ولتاژ و جریان مورد نیاز برای راهاندازی مدارهای الکترونیکی است. این منابع تغذیه معمولاً برای تأمین انرژی به قطعات الکترونیکی مختلف و تعمیرات بردهای الکترونیکی استفاده میشوند. در این بخش، به مفاهیم پایهای و نحوه عملکرد منبع تغذیه متغیر خواهیم پرداخت و اهمیت تنظیم دقیق ولتاژ و جریان را بررسی میکنیم.
ولتاژ و جریان در مدارهای الکترونیکی
در مدارهای الکترونیکی، دو عامل اساسی وجود دارند که باید بهدقت تنظیم شوند: ولتاژ و جریان.
ولتاژ ثابت: در بسیاری از مدارها، نیاز به ولتاژ ثابت برای عملکرد صحیح قطعات الکترونیکی وجود دارد. این ولتاژ میتواند برای برخی قطعات مانند خازنها، دیودها یا مدارهای یکپارچه حیاتی باشد.
- چرا ولتاژ ثابت مهم است؟ اگر ولتاژ بیش از حد یا کمتر از مقدار مشخص به قطعهای وارد شود، ممکن است آن قطعه آسیب ببیند یا بهدرستی کار نکند. به همین دلیل، در تعمیرات برد الکترونیکی، نیاز به تأمین ولتاژ ثابت و دقیق برای هر قطعه وجود دارد.
جریان متغیر: برخلاف ولتاژ، جریان در برخی از مدارها باید قابل تنظیم باشد. این بهویژه برای آزمایش یا تعمیرات قطعات حساس مانند ترانزیستورها یا مدارهای آمپلیفایر بسیار مهم است.
- چرا جریان متغیر اهمیت دارد؟ برخی قطعات الکترونیکی به جریان متفاوتی نیاز دارند و بنابراین برای تست آنها باید جریان متغیر باشد تا آسیب نبیند. تنظیم دقیق جریان برای جلوگیری از خرابیهای ناشی از اضافهبار یا جریان بیش از حد ضروری است.
نقش ترانزیستور و ولوم در کنترل ولتاژ و جریان
ترانزیستور (مانند ترانزیستور ۱۳۰۰۵ تا ۹): ترانزیستور نقش اصلی را در کنترل و تنظیم ولتاژ و جریان در مدار ایفا میکند. این قطعه الکترونیکی بهعنوان سوئیچ عمل کرده و با تغییر وضعیت خود میتواند جریان و ولتاژ را کنترل کند. در یک منبع تغذیه متغیر، ترانزیستور به شما این امکان را میدهد که مقدار جریان و ولتاژ را تنظیم کرده و بهصورت دقیق آن را برای آزمایش مدارهای مختلف تغییر دهید.
- چرا ترانزیستور؟ زیرا ترانزیستورها دارای توانایی تغییر جریان و ولتاژ بهصورت خودکار بر اساس سیگنال ورودی هستند، که این ویژگی در تنظیمات دقیق در تعمیرات الکترونیکی کاربردی است.
ولوم (پتانسیومتر): ولوم یا پتانسیومتر قطعهای است که برای تنظیم دستی ولتاژ و جریان در مدار استفاده میشود. با چرخاندن این قطعه میتوان بهراحتی ولتاژ یا جریان را در محدوده مورد نظر تنظیم کرد.
- نقش ولوم: این قطعه برای تنظیم دقیقتر ولتاژ خروجی مورد استفاده قرار میگیرد. بهطور معمول، از پتانسیومترها در منابع تغذیه متغیر برای فراهم کردن یک ورودی متغیر و قابل کنترل استفاده میشود. با استفاده از ولوم، میتوان ولتاژ را از مقدار پایین به مقدار بالاتر تغییر داده و نیاز به تجهیزات جانبی پیچیدهتری برای تنظیم دقیق نخواهید داشت.
