برد اینورتر چیست؟ فناوری پیشرفته برای کنترل انرژی

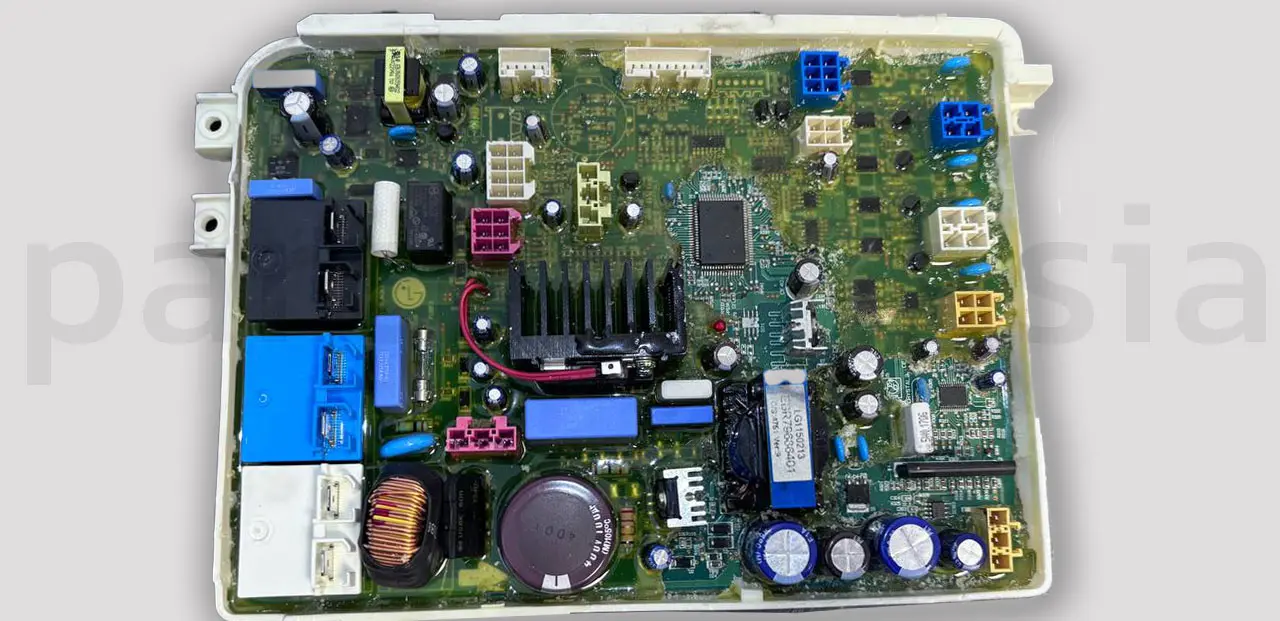

برد اینورتر (Inverter Board) یکی از پیچیده‌ترین قطعات الکترونیکی است که وظیفه اصلی آن، کنترل دقیق ولتاژ، جریان و فرکانس برق در دستگاه‌های الکتریکی است. این برد توانایی تبدیل جریان مستقیم (DC) به جریان متناوب (AC) با فرکانس قابل تنظیم را دارد و به همین دلیل برای بهینه‌سازی عملکرد موتورهای الکتریکی در دستگاه‌های مختلف مورد استفاده قرار می‌گیرد.

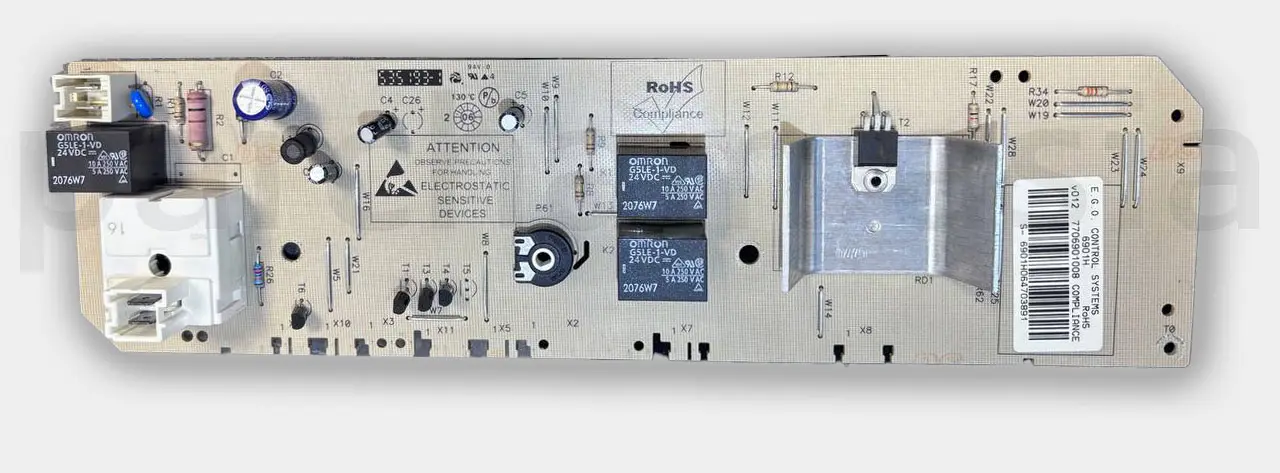

در مقایسه با بردهای معمولی، اینورترها به دلیل کاهش مصرف انرژی، افزایش کارایی، و دوام بیشتر، به انتخابی ایده‌آل برای کاربردهای صنعتی و خانگی تبدیل شده‌اند.

تعریف تخصصی برد اینورتر

برد اینورتر، یک مدار الکترونیکی شامل اجزایی مانند مبدل‌ها (Converters)، ترانزیستورهای قدرت (IGBT یا MOSFET)، خازن‌ها، و واحد کنترل مرکزی (MCU) است. این اجزا با همکاری یکدیگر وظیفه دارند:

1. تبدیل برق ورودی: جریان مستقیم (DC) را از منابعی مانند باتری یا پنل خورشیدی به جریان متناوب (AC) تبدیل کنند.
2. تنظیم فرکانس و ولتاژ: برای کنترل دقیق سرعت و قدرت موتورهای الکتریکی.
3. حفاظت از سیستم: با استفاده از مدارهای محافظتی برای جلوگیری از نوسانات ولتاژ و جریان.

نحوه عملکرد برد اینورتر: جزئیات فنی

بردهای اینورتر عملکرد خود را بر اساس تغییر ولتاژ و فرکانس سیگنال‌های الکتریکی تعریف می‌کنند. این سیستم‌ها با استفاده از فناوری‌های پیشرفته، کنترل دقیق انرژی را امکان‌پذیر می‌کنند. در ادامه، جزئیات فنی نحوه عملکرد آن‌ها بررسی شده است:

1. تبدیل AC به DC

اولین مرحله در عملکرد بردهای اینورتر، تبدیل منبع ورودی AC (مانند برق شهر) به DC (جریان مستقیم) است. این کار معمولاً توسط پل دیود انجام می‌شود که وظیفه یکسوسازی ولتاژ AC را بر عهده دارد.

2. خازن‌های صافی

پس از عبور جریان از پل دیود، خازن‌های صافی قرار می‌گیرند که:

• نوسانات حاصل از یکسوسازی را کاهش می‌دهند.
• ولتاژ DC را صاف و پایدار می‌کنند.
  این خازن‌ها انرژی را ذخیره کرده و ولتاژ ثابت را در طول چرخه کاری برد حفظ می‌کنند.

3. مدار کنترل

در این مرحله، یک مدار کنترل هوشمند (بر پایه میکروکنترلر یا ICهای کنترل ولتاژ) وارد عمل می‌شود. این مدار ولتاژ DC را برای تعیین فرکانس و ولتاژ خروجی به حالت پالس در می‌آورد. مدار کنترل به صورت پیوسته شرایط بار و نیاز سیستم را تحلیل کرده و تنظیمات دقیق انجام می‌دهد.

4. تبدیل DC به AC

یکی از مراحل کلیدی، تبدیل ولتاژ DC به یک ولتاژ AC با فرکانس دلخواه است. این کار توسط ترانزیستورهای قدرت (مانند IGBT یا MOSFET) انجام می‌شود. این ترانزیستورها با سوئیچینگ سریع، پالس‌های AC را تولید می‌کنند که خروجی دستگاه را تأمین می‌کند.

5. فیدبک (بازخورد)

برای اطمینان از دقت و پایداری عملکرد، سیستم دارای یک مدار فیدبک است.

• ولتاژ و جریان خروجی توسط سنسورها اندازه‌گیری می‌شود.
• داده‌ها به مدار کنترل ارسال می‌شوند تا در صورت نیاز، تنظیمات لازم اعمال شود.

6. خروجی نهایی

در مرحله آخر، ولتاژ و فرکانس AC تنظیم شده به بار (مانند موتور یا سایر دستگاه‌ها) منتقل می‌شود. این فرآیند امکان:

• کاهش مصرف انرژی،
• افزایش کارایی دستگاه،
• و عملکرد دقیق و قابل اعتماد را فراهم می‌کند.

شروع جذاب الکترونیک با دوره نقره ایی پرچم! حرفه ایی شو

مزایای بردهای اینورتر: کنترل پیشرفته و بهره‌وری بالا

بردهای اینورتر با ویژگی‌های منحصربه‌فرد خود، عملکرد تجهیزات الکتریکی را بهینه می‌کنند و موجب کاهش هزینه‌ها و افزایش کارایی می‌شوند. در ادامه، به مهم‌ترین مزایا و کاربردهای این سیستم‌ها اشاره می‌کنیم:

کاهش مصرف انرژی

بردهای اینورتر با بهره‌گیری از سیستم‌های پیشرفته، امکان کاهش هزینه‌های برق تا 30-50% را فراهم می‌کنند. این ویژگی، به خصوص در شرایط بار کاری متغیر، تأثیر قابل توجهی در صرفه‌جویی انرژی دارد.

کنترل دقیق سرعت

فناوری PWM (مدولاسیون عرض پالس) در اینورترها به تنظیم دقیق سرعت موتور کمک می‌کند. این قابلیت، علاوه بر افزایش بهره‌وری، مانع از هدررفت انرژی در زمان‌های کار کم‌فشار می‌شود.

عملکرد نرم و بی‌صدا

اینورترها با حذف نویزهای مکانیکی و الکتریکی، صدای کمتری تولید می‌کنند. این مزیت برای کاربردهای خانگی و صنعتی که کاهش نویز اهمیت دارد، بسیار جذاب است.

دوام بیشتر

به دلیل کنترل بهینه انرژی و جلوگیری از استهلاک سریع قطعات، بردهای اینورتر موجب افزایش طول عمر تجهیزات متصل می‌شوند و هزینه‌های نگهداری و تعمیرات را کاهش می‌دهند.

عملکرد پایدار

سیستم‌های اینورتر با بهره‌گیری از فیدبک‌های مستمر، ولتاژ و جریان خروجی را تنظیم می‌کنند. این امر موجب پایداری در عملکرد و کاهش خرابی‌های ناگهانی تجهیزات می‌شود.

قابلیت تطبیق‌پذیری بالا

بردهای اینورتر با تنظیم دقیق برای نیازهای مختلف، تطبیق‌پذیری بالایی ارائه می‌دهند. این قابلیت، امکان استفاده از دستگاه‌های مختلف با شرایط کاری متفاوت را فراهم می‌کند.

کاربردهای اصلی:

1. صنعتی: کنترل موتورهای سنگین مانند کمپرسورها و ماشین‌آلات صنعتی.
2. لوازم خانگی:
   • ماشین لباسشویی اینورتر: تنظیم سرعت چرخش دیگ و کاهش مصرف برق.
   • کولرهای گازی اینورتر: تنظیم دقیق دما و کاهش هزینه‌های انرژی.
3. انرژی تجدیدپذیر: مدیریت برق تولیدی در سیستم‌های خورشیدی.
4. خودروهای برقی: بهبود عملکرد و بهره‌وری موتورهای برقی.
