آموزش تست خازن SMD: روشهای ساده و کاربردی برای عیبیابی

آموزش جامع تست خازن SMD
تست خازن smd خازنهای SMD (Surface Mount Device) یکی از مهمترین قطعات الکترونیکی در بردهای مدرن هستند که به دلیل ابعاد کوچک و کاربرد گسترده در دستگاههای الکترونیکی، تست و ارزیابی صحیح آنها اهمیت زیادی دارد. در این مقاله، با روشهای تست خازن SMD و نکات ضروری در ارتباط با این قطعات آشنا میشویم.
خازن SMD چیست؟
خازنهای SMD قطعاتی کوچک با ساختار فشرده هستند که برای ذخیره و آزادسازی انرژی الکتریکی به کار میروند. این خازنها معمولاً در بردهای الکترونیکی لوازم خانگی، موبایلها، کامپیوترها و دستگاههای صنعتی مورد استفاده قرار میگیرند.
نکات اولیه درباره خازنهای SMD
خازنهای SMD دارای ظرفیتهای مشخصی هستند که معمولاً به صورت کدهای استاندارد روی آنها حک میشوند. این کدها ممکن است در ابتدا کمی گیجکننده باشند، اما درک آنها به شما در تست صحیح این قطعات کمک میکند.
نحوه خواندن کد های خازن
کدگذاری خازنهای SMD:
- 85: معادل 8.5 نانوفاراد
105: معادل 10×10^5 پیکوفاراد یا 1 میکروفاراد
470: معادل 47 پیکوفاراد
- 85: معادل 8.5 نانوفاراد
نکته مهم: اطمینان حاصل کنید که ظرفیت خازن با نیاز مدار مطابقت داشته باشد، زیرا استفاده از خازن اشتباه ممکن است باعث خرابی مدار شود.
کد های عددی خازن smd
در خازنهای الکترولیتی، ظرفیت معمولاً بهصورت یک عدد مشخص همراه با واحد مربوطه (مانند pF، nF یا µF) و همچنین ولتاژ ذخیرهسازی (حداکثر ولتاژ قابل تحمل خازن) نوشته میشود. اما در سایر خازنها، یک عدد 3 رقمی به همراه یک حرف انگلیسی (مانند K، J یا M) درج میشود.
نحوه محاسبه ظرفیت خازنهای SMD
برای محاسبه ظرفیت این نوع خازنها:
- دو رقم اول را یادداشت میکنیم.
- سپس این عدد را در 10 به توان رقم سوم ضرب میکنیم.
- حاصل به واحد پیکوفاراد (pF) خواهد بود.
مثال برای حاسبه مقدار خازن
اگر روی خازنی عدد 684K نوشته شده باشد:
68 × 10^4 = 680000 پیکوفاراد
یعنی 680 نانوفاراد (nF) یا 0.68 میکروفاراد (µF).
اگر روی خازنی عدد 103 نوشته شده باشد:
10 × 10^3 = 10000 پیکوفاراد
که برابر با 10 نانوفاراد (nF) خواهد بود.
حروفی مثل j,b,c,…تلرانس(دقت) خازن رو طبق جدول زیر مشخص میکند:
- B= +/- 0.10%
- C= +/- 0.25%
- D= +/- 0.5%
- E= +/- 0.5%
- F= +/- 1%
- G= +/- 2%
- H= +/- 3%
- J= +/- 5%
- K= +/- 10%
- M= +/- 20%
- N= +/- 0.05%
- P= +100% ,-0%
- Z= +80%, -20%
مدلهای مختلف خازنهای SMD
خازنهای SMD در مدلها و انواع مختلفی تولید میشوند که هر یک برای کاربرد خاصی طراحی شدهاند. انواع رایج این خازنها عبارتند از:
1. خازنهای سرامیکی (Ceramic Capacitors)
- پرکاربردترین نوع خازن SMD.
- مناسب برای کاربردهایی با فرکانس بالا.
- دارای ESR (مقاومت سری معادل) پایین، که آنها را برای استفاده در مدارهای پرسرعت مناسب میکند.
- این خازنها معمولاً در انواع چندلایه (MLCC) تولید میشوند که ظرفیت بالاتری در فضای کم ارائه میدهند.
- برای تست خازن SMD در انواع سرامیکی، توجه به این ویژگیها میتواند به شما در ارزیابی دقیقتر کمک کند.
- جدول مربوط به انواع خازنهای سرامیکی در ادامه آورده شده است.
2. خازنهای الکترولیتی (Electrolytic Capacitors)
- معمولاً برای مدارهای تغذیه و فیلتر استفاده میشوند.
- ظرفیت بالا و ولتاژ کاری گستردهای دارند.
- دارای ESR بالاتر نسبت به خازنهای سرامیکی.
- این خازنها معمولاً در کاربردهایی که جریان بالایی نیاز دارند، استفاده میشوند.
- برای تست خازن SMD در این نوع، توجه به مقادیر ESR و ولتاژ کاری اهمیت دارد.
3. خازنهای تانتالیوم (Tantalum Capacitors)
- ابعاد کوچک و ظرفیت بالا.
- مناسب برای مدارهای حساس.
- مقاومت ESR پایینتر نسبت به خازنهای الکترولیتی.
- پایداری دمایی و عملکرد بهتر در ولتاژهای پایین.
- تست خازن SMD در خازنهای تانتالیوم نیازمند دقت بالا در ارزیابی عملکرد در ولتاژهای پایین و پایداری در شرایط دمایی مختلف است.
خازنهای پلیمری (Polymer Capacitors)
- ESR بسیار پایین.
- مناسب برای کاربردهایی که جریان بالا و پایداری طولانیمدت نیاز دارند.
- برای تست خازن SMD در خازنهای پلیمری، توجه به مقدار ESR و عملکرد در شرایط مختلف دمایی ضروری است.
اشکال و اندازههای مختلف خازنهای SMD
خازنهای SMD در شکلها و اندازههای مختلفی تولید میشوند. برخی از رایجترین اشکال آنها عبارتند از:
- مستطیلی: معمولترین شکل خازنهای SMD که به راحتی روی برد نصب میشوند.
- سیلندری: بیشتر در خازنهای الکترولیتی دیده میشود.
ابعاد خازنهای SMD معمولاً به صورت استاندارد مشخص میشوند. این ابعاد شامل طول، عرض و ارتفاع است و معمولاً بر اساس کدهایی مانند 0603، 0805، و 1206 طبقهبندی میشوند. هرچه عدد بزرگتر باشد، اندازه خازن نیز بزرگتر است.
- برای انجام تست خازن SMD در این اشکال و اندازهها، دقت به ابعاد دقیق و استانداردهای مربوطه ضروری است تا بتوان به ارزیابی دقیقی دست یافت.

تأثیر ESR در خازنهای SMD
ESR (مقاومت سری معادل) به مقاومت داخلی خازن اشاره دارد که در فرکانسهای بالا تأثیرگذار است. مقدار ESR میتواند تأثیر مستقیمی بر عملکرد خازن در مدار داشته باشد. در اینجا توضیحاتی در مورد خازنهای با ESR پایین و ESR بالا آورده شده است:
- خازنهایی با ESR پایین:
- مناسب برای کاربردهای پرسرعت مانند منبع تغذیه سوئیچینگ.
- کاهش تلفات انرژی و تولید گرمای کمتر.
- خازنهایی با ESR بالا:
- معمولاً در کاربردهای کمسرعت یا ولتاژهای پایینتر استفاده میشوند.

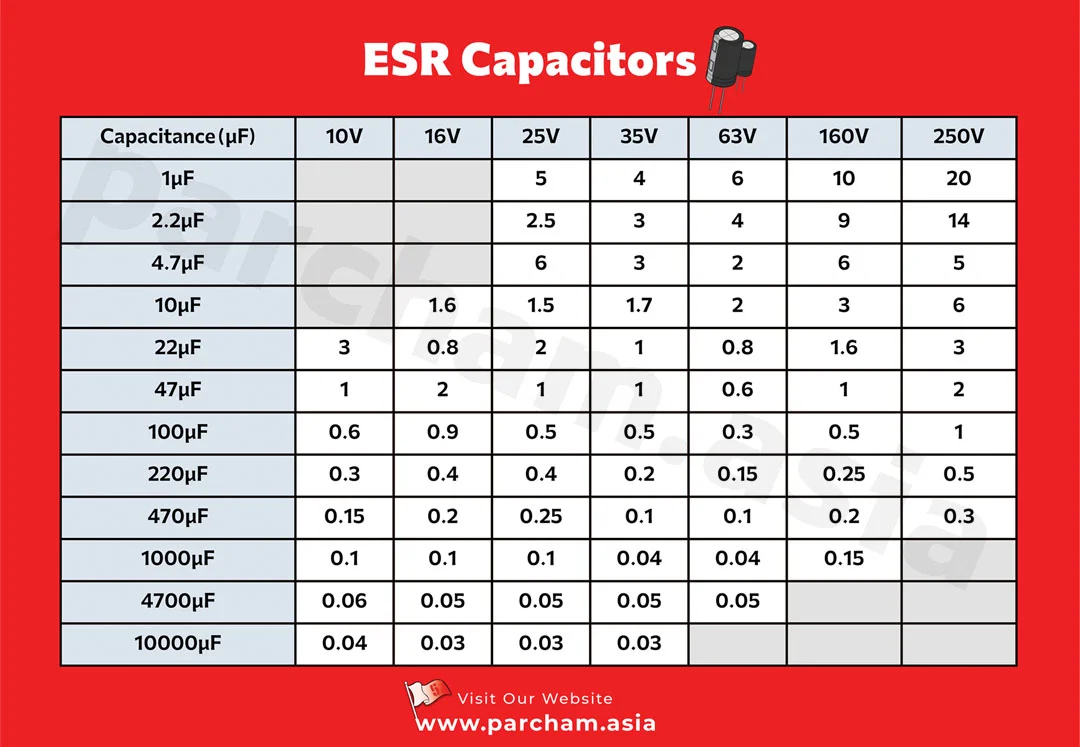

برای اندازهگیری مقدار ESR از دستگاهی به نام ESR Meter استفاده میشود. این دستگاه به شما کمک میکند تا کیفیت قطعات الکترونیکی را بررسی کنید. به این صورت که با بررسی ESR خازن و سلف و مقایسه آن با جدولهای استاندارد، میتوانید کیفیت یک قطعه را ارزیابی کنید.
تغییرات ESR در فرکانسها و دماها
مقدار ESR با توجه به فرکانس و دما میتواند تغییر کند. خازنهای الکترولیتی دارای عمر طولانی هستند، اما تحت تأثیر برخی عوامل ممکن است عملکرد ضعیفی از خود نشان دهند.
از آنجا که مقدار ESR وابسته به فرکانس کاری مدار است، اندازهگیری آن در فرکانسهای بالا (100MHz تا 1.3GHz) با دستگاههای ESR متر معمولی چالشبرانگیز خواهد بود. برای خازنهای سرامیکی، دقیقترین روش اندازهگیری مقدار ESR در فرکانسهای بالا، استفاده از روش خط رزونانس هممحور است.
تأثیر ESR در انواع خازنها
- خازنهای با ظرفیت زیاد و ولتاژ کاری کم: معمولاً دارای مقدار ESR کمی هستند.
- خازنهای با ظرفیت کم و ولتاژ کاری زیاد: مقدار ESR بیشتری دارند که در صورت معیوب شدن خازن، مقدار آن افزایش پیدا خواهد کرد.
نکات مهم در استفاده از خازنها
همانطور که اشاره شد، خازنهایی که دارای ESR زیاد هستند، برای مدارهای پرسرعت مناسب نیستند. اما باید به این نکته توجه داشت که استفاده از خازن با ESR بسیار پایین در کاربردهای خاص مانند فیدبک در تقویتکنندههای عملیاتی ممکن است موجب بروز برخی نوسانات شود.
تست خازن SMD
برای انجام تست خازن SMD و بررسی کیفیت خازنها، اندازهگیری دقیق مقدار ESR اهمیت زیادی دارد. با استفاده از دستگاههای مخصوص ESR Meter میتوانید این مقادیر را به طور دقیق اندازهگیری کنید و از عملکرد صحیح خازن در مدار مطمئن شوید.
نکاتی که باید در مورد خازنهای SMD بدانید
در اینجا به برخی از نکات اساسی برای شناسایی خرابیها و تست خازنهای SMD پرداختهایم:
1. ظرفیت خازنها و مقادیر رایج
خازنها معمولاً در ظرفیتهای مختلفی وجود دارند که رایجترین آنها شامل 1 نانوفاراد، 10 نانوفاراد و 100 نانوفاراد است. همچنین، ممکن است روی خازنها مقادیری مانند 85، 105، یا 110 دیده شود که اینها نشاندهنده درجه حرارت یا نوع ساخت خازن هستند. به طور کلی، این مقادیر به شما کمک میکند تا ظرفیت خازنها را شناسایی کنید. به عنوان مثال، اگر یک خازن نشاندهنده 10 نانوفاراد باشد، باید مقدار آن در مقایسه با سایر خازنها با ابعاد مشابه بررسی شود.
2. بررسی اتصال کوتاه خازنها
اگر خازنی دارای اتصال کوتاه باشد، باید دو سر آن به وسیله مولتیمتر در حالت تست بوق بررسی شود. اگر بوق شنیده شد، یعنی خازن اتصال کوتاه دارد و باید تعویض شود.
3. اهمیت ابعاد خازنها
ابعاد خازنهای SMD میتواند اطلاعات مفیدی درباره ظرفیت آنها بدهد. در بیشتر موارد، خازنهایی که ابعاد یکسان دارند، ظرفیت مشابهی نیز دارند. بنابراین، اگر دو خازن با ابعاد مشابه ولی ظرفیت متفاوت داشته باشند، معمولاً میتوان از اندازه خازنها برای تخمین ظرفیت استفاده کرد.
4. تشخیص خرابی با توجه به ترکیدگی خازنها
اگر خازنی ترکیده باشد یا آسیب دیده باشد، میتوان با مقایسه آن با خازن سالم با ابعاد مشابه، ظرفیت آن را تخمین زد و تصمیم به تعویض گرفت.
بررسی خرابیهای رایج خازنهای SMD
در این بخش، روشهای مختلفی برای تست خازن SMD و شناسایی خرابیها و مشکلات رایج مانند اتصال کوتاه و ظرفیت خازن آورده شده است.
1. بررسی اتصال کوتاه
اتصال کوتاه یکی از رایجترین خرابیها در خازنهای SMD است. برای بررسی این مشکل:
- مولتیمتر را روی حالت تست بوق (اتصال کوتاه) قرار دهید.
- دو سر مولتیمتر را به دو سر خازن متصل کنید.
- اگر صدای بوق شنیده شد، یعنی خازن اتصال کوتاه است و باید تعویض شود.
2. بررسی ظرفیت خازن
برای اطمینان از سلامت خازن، تست خازن SMD با استفاده از مولتیمتر قابل اندازهگیری ظرفیت ضروری است:
- از مولتیمتر با قابلیت اندازهگیری ظرفیت خازن استفاده کنید.
- اگر ظرفیت اندازهگیری شده با مقدار نوشته شده روی خازن مطابقت نداشته باشد، این نشاندهنده خرابی خازن است و باید آن را تعویض کنید.
3. توجه به ابعاد خازن
ابعاد خازنهای SMD میتواند نشاندهنده ظرفیت آنها باشد. معمولاً خازنهایی که ابعاد یکسان دارند، ظرفیت مشابهی نیز دارند. در صورتی که خازنی آسیب دیده باشد، میتوان از یک خازن هماندازه برای تخمین ظرفیت آن استفاده کرد.
کاربرد تسترهای تخصصی در تست خازن SMD
شرکت پرچم، یکی از پیشروان در زمینه تعمیرات بردهای لوازم خانگی، ابزارهای تخصصی برای تست خازنها و قطعات الکترونیکی طراحی کرده است. این شرکت محصولاتی مانند T15 و TIC را ارائه میدهد که تسترهای پیشرفتهای هستند.
ویژگیهای برجسته تستر قطعات الکترونیکی
مشخصات و قابلیتهای تستر T15
1. قابلیت شناسایی قطعات
- شناسایی خودکار ترانزیستورهای NPN، PNP و اثر میدانی (FET).
- شناسایی خودکار دیودها (دیودهای دوگانه، دیود زنر و دیود نورانی)، تریستورها و تریاکها.
- تشخیص ترانزیستورهای قدرت FET همراه با دیودهای حفاظتی داخلی.
2. محدوده اندازهگیری قطعات
- مقاومت: 0.1 اهم تا 50 مگا اهم (شامل پتانسیومترهای قابل تنظیم).
- خازن: 25 پیکوفاراد تا 100,000 میکروفاراد.
- سلف: 0.01 میلیهانری تا 20 هانری.
3. تولید و اندازهگیری سیگنال
- تولید موج مربعی در 20 فرکانس مختلف از 1 هرتز تا 2.0 مگاهرتز.
- اندازهگیری فرکانسهای 1 هرتز تا 2.9 مگاهرتز با وضوح 1 کیلوهرتز.
- تولید سیگنال PWM با Duty Cycle متغیر (1 تا 99٪) در فرکانس ثابت 7812.5 هرتز.
4. قابلیتهای منبع تغذیه داخلی
- ولتاژ متغیر از 1.8 ولت تا 28 ولت با توان خروجی 12 وات.
- محافظت در برابر اتصال کوتاه و جریانکشی بیش از حد.
- پشتیبانی از باتری 9 ولتی، باتری 12 ولتی یا آداپتور AC/DC (12 ولت، جریان 1.5 آمپر یا بیشتر).
5. تشخیص اتصالات و سایر قابلیتها
- شناسایی اتصالات با مقاومت کمتر از 45 اهم همراه با هشدار صوتی و LED.
- اندازهگیری ولتاژ DC تا 50 ولت.
- تشخیص دیودهای زنر با ولتاژ شکست معکوس کمتر از 4.5 ولت.
6. پارامترهای قابل اندازهگیری قطعات
- اندازهگیری ضریب تقویت جریان (بتا) و ولتاژ آستانه بیس-امیتر در ترانزیستورهای دوقطبی.
- اندازهگیری ظرفیت خازن پیوند معکوس دیود و ترانزیستور.
- اندازهگیری ولتاژ آستانه گیت و ظرفیت خازن گیت در ماسفتها.
تغذیه ورودی
- ولتاژ ورودی بین 6.8 ولت تا 12 ولت.
- قابلیت استفاده از باتری کتابی 9 ولت یا باتری 12 ولتی و آداپتور 12 ولت 1.5 آمپر.
- نکته: برای تستهای طولانیمدت، استفاده از باتری کتابی توصیه نمیشود؛ در این حالت از منبع تغذیه قویتر یا آداپتور استفاده کنید.
کنترل دستگاه
دستگاه با یک ولوم انکدری کنترل میشود که قابلیتهای زیر را ارائه میدهد:
- روشن کردن دستگاه.
- انتخاب گزینه با فشار کوتاه دکمه.
- خروج از گزینه با فشار طولانی دکمه.
- تغییر بین گزینهها با چرخاندن ولوم به چپ و راست.
با روشن شدن دستگاه، اگر قطعهای در سوکت قرار گیرد، تستر بهطور خودکار آن را شناسایی کرده و نتایج را نمایش میدهد.
خاموش شدن خودکار دستگاه پس از 15 ثانیه.
مزایای استفاده از تستر قطعات الکترونیکی
- تطبیقپذیری فوقالعاده:
منبع تغذیه متغیر این دستگاه، تست انواع قطعات با نیازهای تغذیهای متفاوت را ممکن میکند. - افزایش سرعت عیبیابی:
کاهش زمان تست قطعات با عملکرد سریع و دقیق. - کارایی برای تمامی کاربران:
مناسب برای تعمیرکاران حرفهای و حتی مبتدیان. - اقتصادی و کارآمد:
با کاهش نیاز به خرید تجهیزات اضافی، هزینهها را کاهش میدهد. دارای فرکانسمتر (Frequency Meter):
تستر T15 قابلیت اندازهگیری فرکانس را دارد که برای تست قطعات و مدارهای الکترونیکی بسیار کاربردی است.تولید پالس با موج PWM:
این دستگاه امکان تولید پالسهای موج PWM را فراهم میکند که در طراحی و تست مدارهای کنترلی و صنعتی اهمیت زیادی دارد.تست سنسور دما و رطوبت:
یکی دیگر از قابلیتهای برجسته تستر T15، امکان تست سنسورهای دما و رطوبت است. این ویژگی، آن را برای کاربران حرفهای که در زمینه اتوماسیون و ابزار دقیق فعالیت دارند، به گزینهای جذاب تبدیل کرده است.تست ریموت کنترل و فرستادن سیگنال گردشی:
با این قابلیت، میتوانید ریموت کنترلها را بررسی کنید و از صحت عملکرد آنها مطمئن شوید.اندازهگیری ولتاژ (ولتمتر):
تستر T15 دارای ولتمتر داخلی است که برای اندازهگیری ولتاژ مستقیم و متناوب در مدارها استفاده میشود.
معایب احتمالی
- قیمت بالاتر:
- مدلهای دارای منبع تغذیه متغیر معمولاً قیمت بیشتری دارند.
- نیاز به مراقبت:
- در صورت استفاده نادرست، منبع تغذیه ممکن است آسیب ببیند.
- وزن کمی بیشتر:
- به دلیل وجود منبع تغذیه داخلی، ممکن است نسبت به مدلهای ساده کمی سنگینتر باشد.
- فارسی نبودن صفحه نمایش:
یکی از مشکلات اصلی تستر T15، عدم پشتیبانی از زبان فارسی در صفحه نمایش است. این موضوع ممکن است برای کاربران فارسیزبان مشکلساز باشد. البته با توجه به اینکه این مسئله ممکن است در آپدیتهای بعدی دستگاه برطرف شود، انتظار میرود که این مشکل در آینده حل گردد.
