تشخیص خرابی برد با لامپ تست: چه قطعاتی را باید بررسی کنیم؟
تشخیص خرابی برد با لامپ تست تا حالا براتون پیش اومده که در حین تعمیر یک برد الکترونیکی، از لامپ تست استفاده کنید و ناگهان ببینید که لامپ روشن میشه؟ این لحظه هم میتونه یک نشونه خوب باشه و هم یک هشدار که چیزی در مدار درست کار نمیکنه. ابزار سادهای مثل لامپ تست میتونه اطلاعات ارزشمندی درباره وضعیت برد به ما بده، اما سؤال اصلی اینه: وقتی لامپ تست روشن میشه، چه قطعاتی رو باید چک کنیم و چرا؟
در این مقاله، قراره با هم بررسی کنیم که روشن شدن لامپ تست چه دلایلی داره، کدوم قطعات باید زیر ذرهبین برن، و چطور میتونید با این ابزار ساده، مشکلات مدار رو شناسایی کنید. اگر میخواید تشخیص خرابی برد با لامپ تست رو به شکل اصولی یاد بگیرید، تا آخر این مقاله همراه ما باشید.
لامپ تست چیست و چرا استفاده میشود؟
لامپ تست یکی از ابزارهای ساده اما بسیار کاربردی در دنیای تعمیرات بردهای الکترونیکی است. این ابزار در واقع یک لامپ رشتهای یا LED است که به کمک آن میتوانید مشکلات اولیه مدار را به سرعت شناسایی کنید. تشخیص خرابی برد با لامپ تست نهتنها کار را برای تعمیرکاران حرفهای سادهتر میکند، بلکه از آسیبهای احتمالی بیشتر به برد جلوگیری مینماید.
عملکرد لامپ تست و نقش آن در تشخیص اولیه خرابیها
عملکرد لامپ تست به این شکل است که وقتی آن را به مدار متصل میکنید، جریان برق از لامپ عبور کرده و روشن شدن یا نشدن آن وضعیت مدار را نشان میدهد. اگر لامپ به طور غیرطبیعی روشن شود یا شدت نور آن بیش از حد باشد، احتمال وجود مشکلاتی مانند اتصال کوتاه، مصرف بیش از حد جریان، یا خرابی یکی از قطعات کلیدی مدار وجود دارد.
به بیان سادهتر:
- لامپ تست خاموش: جریان مدار قطع است یا مشکلی در تأمین برق وجود دارد.
- لامپ تست روشن با نور شدید: نشانه اتصال کوتاه یا مصرف بیش از حد جریان است.
- لامپ تست روشن با نور معمولی: مدار در وضعیت عادی عمل میکند.
آموزش ساخت لامپ تست: راهنمای گامبهگام و کاربردها
اگر به دنبال یک ابزار ساده و کاربردی برای تشخیص و عیبیابی در مدارات الکتریکی هستید، لامپ تست یکی از بهترین گزینههاست. در این آموزش، نحوه ساخت لامپ تست خانگی با کمترین هزینه و ابزارهای در دسترس را یاد خواهید گرفت. اینجا کلیک کنید و یاد بگیرید چگونه یک لامپ تست بسازید!
اهمیت استفاده از لامپ تست در تعمیرات
لامپ تست نقش کلیدی در تشخیص خرابی برد با لامپ تست ایفا میکند، زیرا:
- جلوگیری از آسیب بیشتر به مدار: وقتی از لامپ تست استفاده میکنید، میزان جریان ورودی به مدار کنترل میشود و اگر مشکلی وجود داشته باشد، لامپ به شما هشدار میدهد. این کار از سوختن قطعات گرانقیمت یا حساس جلوگیری میکند.
- صرفهجویی در زمان: به جای بررسی تمامی قطعات مدار، با یک آزمایش ساده میتوانید بفهمید آیا مشکل کلی در مدار وجود دارد یا خیر.
- شناسایی اتصالات کوتاه: یکی از رایجترین مشکلات در مدارها، اتصال کوتاه است که به کمک لامپ تست به سرعت شناسایی میشود.
نکات تکمیلی در استفاده از لامپ تست
- حتماً لامپ تست خود را به درستی طراحی کنید تا ولتاژ و جریان مناسبی برای برد موردنظر داشته باشد.
- از این ابزار تنها برای تشخیص اولیه خرابی استفاده کنید؛ برای بررسی دقیقتر باید قطعات را جداگانه تست نمایید.
- استفاده از لامپ تست برای مدارهای با ولتاژ بالا یا جریان زیاد نیاز به احتیاط بیشتری دارد.
استفاده از لامپ تست یکی از بهترین روشها برای تشخیص خرابی برد با لامپ تست است، بهویژه زمانی که نیاز به روشی سریع و ایمن برای عیبیابی دارید. این ابزار ساده، اما بسیار مؤثر، میتواند تعمیرات شما را دقیقتر و مطمئنتر کند.
دلایل روشن شدن لامپ تست و نحوه تعمیر تخصصی برد
تشخیص خرابی برد با لامپ تست یکی از روشهای مؤثر برای شناسایی مشکلات مدارهای الکترونیکی است. وقتی لامپ تست روشن میشود، معمولاً به دلیل وجود نقص یا اتصالات کوتاه در قطعات خاصی از برد رخ میدهد. در ادامه، دلایل روشن شدن لامپ تست و نحوه بررسی و تعمیر تخصصی هر قطعه را توضیح میدهیم.
1. خرابی پل دیود
عملکرد و مشکل:
پل دیود مسئول تبدیل جریان متناوب (AC) به جریان مستقیم (DC) است. در صورت سوختن یا اتصال کوتاه یکی از دیودها، جریان غیرعادی در مدار ایجاد شده و لامپ تست روشن میشود.
روش تعمیر:
- پل دیود را از مدار جدا کنید.
- با مولتیمتر در حالت تست دیود، تمامی دیودهای پل را از نظر عملکرد بررسی کنید.
- اگر دیودی معیوب است، آن را تعویض کنید و پس از نصب، دوباره مدار را با لامپ تست بررسی کنید.
2. فیوز
عملکرد و مشکل:
فیوز بهعنوان قطعه محافظ، از برد در برابر جریان بیش از حد محافظت میکند. در صورت سوختن فیوز، احتمال اختلال در عملکرد برد وجود دارد.
روش تعمیر:
- فیوز را با مولتیمتر در حالت تست اتصال بررسی کنید.
- اگر فیوز سوخته است، باید آن را با فیوزی با همان مشخصات جایگزین کنید.
- روشن شدن لامپ تست پس از تعویض فیوز ممکن است نشانه خرابی قطعات دیگر باشد که باید بررسی شوند.
3. خازن 400 ولتی
عملکرد و مشکل:
خازنهای ولتاژ بالا در مدار تغذیه وظیفه ذخیره انرژی و تأمین جریان پایدار را دارند. خرابی خازن، مانند نشتی یا اتصال کوتاه داخلی، میتواند باعث روشن شدن لامپ تست شود.
روش تعمیر:
- خازن را از مدار جدا کرده و با مولتیمتر در حالت تست خازن یا ESR Meter آن را بررسی کنید.
- اگر ظرفیت خازن پایینتر از مقدار اسمی است یا نشتی دارد، آن را تعویض کنید.
- پس از تعویض خازن، دوباره مدار را با لامپ تست بررسی کنید.

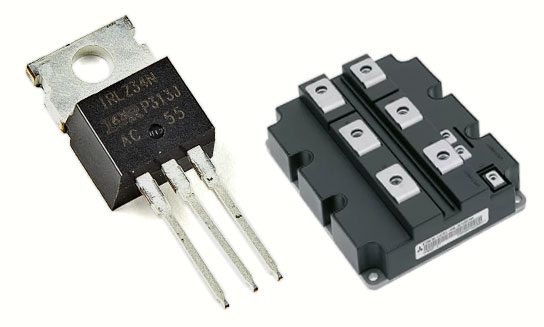

4. ترانزیستور قدرت
عملکرد و مشکل:
ترانزیستورهای قدرت، مانند MOSFET و IGBT، در مدارهای سوئیچینگ به کار میروند. در صورت خرابی یا اتصال کوتاه، لامپ تست روشن میشود.
روش تعمیر:
- ترانزیستور را با احتیاط از مدار جدا کنید.
- پایههای آن را با مولتیمتر در حالت تست دیود بررسی کنید.
- اگر پایهها اتصال کوتاه دارند یا رفتار غیرطبیعی دارند، ترانزیستور را تعویض کنید.
- پس از تعویض، عملکرد مدار را بررسی کنید.
5. مدار چاپی
عملکرد و مشکل:
خرابی مسیرهای مدار چاپی میتواند به دلیل حرارت زیاد یا جریان بالا رخ دهد. این مشکل معمولاً باعث ایجاد اتصالات کوتاه میشود.
روش تعمیر:
- مسیرهای مدار را به دقت بررسی کنید و به دنبال سوختگی یا پارگی بگردید.
- مسیرهای آسیبدیده را با سیم لحیم یا جامپر اصلاح کنید.
- پس از تعمیر، مدار را با لامپ تست بررسی کنید.
6. آیسی سوئیچینگ
عملکرد و مشکل:
آیسیهای سوئیچینگ، مانند ICهای PWM، در مدار تغذیه وظیفه مدیریت ولتاژ و جریان را بر عهده دارند. خرابی این قطعه میتواند باعث مصرف غیرعادی جریان و روشن شدن لامپ تست شود.
روش تعمیر:
- با دقت آیسی را از مدار جدا کرده و آن را با آیسی سالم جایگزین کنید.
- قبل از نصب آیسی جدید، سایر قطعات مرتبط مانند مقاومتها و دیودهای اطراف را بررسی کنید تا مطمئن شوید مشکل دیگری وجود ندارد.
- پس از تعویض آیسی، عملکرد مدار را با لامپ تست بررسی کنید.
چه زمانی باید از لامپ تست استفاده کنیم؟
بررسی اتصال کوتاه و نقش وریستور در مدار با استفاده از لامپ تست
لامپ تست یکی از ابزارهای مهم برای تشخیص خرابی برد با لامپ تست است که با آن میتوان مشکلات مربوط به اتصال کوتاه و خرابی قطعات مانند وریستور را شناسایی کرد. در این بخش، نحوه استفاده از لامپ تست برای شناسایی خرابی وریستور و پل دیود توضیح داده میشود.
نقش وریستور در مدار چیست؟
وریستور یک نوع مقاومت متغیر است که وظیفه آن محافظت از مدار در برابر ولتاژهای ناخواسته و افزایش ناگهانی ولتاژ (Surge) است. زمانی که ولتاژ ورودی به مدار از حد مجاز (معمولاً ۲۲۰ ولت در ایران) فراتر رود، وریستور بهسرعت اتصال کوتاه ایجاد میکند تا از آسیب رسیدن به سایر اجزای مدار جلوگیری کند.
این اتصال کوتاه باعث میشود فاز و نول بهطور مستقیم به هم متصل شوند. اگر این اتصال کوتاه مدیریت نشود، میتواند:
- باعث سوختن سیمکشی خانه شود.
- به مدارهای حساس مانند برد الکترونیکی آسیب جدی وارد کند.
روش استفاده از لامپ تست برای تشخیص خرابی وریستور و پل دیود
لامپ تست را به مدار متصل کنید:
- یکی از پایههای لامپ تست را به فاز و پایه دیگر را به نول وصل کنید.
مشاهده روشن شدن لامپ:
- اگر لامپ روشن شود، به این معناست که جریان از مدار عبور کرده و اتصال کوتاه وجود دارد.
تجزیهوتحلیل روشن شدن لامپ:
- روشن شدن لامپ نشاندهنده آن است که وریستور اتصال کوتاه کرده است.
- در این حالت، نول از مسیر اتصال کوتاه (وریستور) عبور کرده و به لامپ میرسد. فاز نیز از مسیر دیگر به لامپ وارد میشود و لامپ روشن میشود.
تشخیص قطعات سالم:
- اگر پل دیود سالم باشد، لامپ روشن میشود، زیرا جریان به درستی از پل دیود عبور میکند.
- اگر وریستور معیوب باشد، لامپ روشن شدن مداوم خواهد داشت که نشاندهنده اتصال کوتاه در وریستور است.
چرا روشن شدن لامپ نشاندهنده خرابی است؟
زمانی که وریستور اتصال کوتاه ایجاد میکند، به این معناست که مدار بهصورت غیرطبیعی فاز و نول را به هم متصل کرده است. این اتصال کوتاه باعث عبور جریان از لامپ تست میشود و در نتیجه، لامپ روشن میشود. روشن شدن لامپ در این حالت نشاندهنده یکی از موارد زیر است:
- وریستور خراب شده است: اتصال کوتاه ایجاد کرده و باید تعویض شود.
- آسیب به دیگر قطعات مدار: خرابی وریستور ممکن است به دلیل افزایش ولتاژ به قطعاتی مانند آیسیها و ترانزیستورها نیز آسیب زده باشد.
نکات کلیدی در تشخیص و تعمیر خرابی وریستور و پل دیود
- قبل از شروع، برق مدار را کاملاً قطع کنید تا ایمنی شما تضمین شود.
- اگر وریستور خراب است، آن را با یک قطعه جایگزین با همان مشخصات تعویض کنید.
- تست پل دیود را انجام دهید تا مطمئن شوید که سالم است و جریان به درستی از آن عبور میکند.
- پس از تعویض قطعات معیوب، مجدداً مدار را با لامپ تست بررسی کنید. اگر لامپ روشن نشود، مشکل برطرف شده است.
چرا باید این قطعات بررسی شوند؟
در فرایند تشخیص خرابی برد با لامپ تست، بررسی قطعات کلیدی مدار اهمیت زیادی دارد. هر کدام از این قطعات نقش خاصی در عملکرد مدار دارند و خرابی آنها میتواند تأثیر مستقیم بر مصرف جریان و کارایی سیستم بگذارد. در این بخش، اهمیت عملکرد هر قطعه و دلایل ضرورت بررسی آنها را توضیح میدهیم.
1. پل دیود
اهمیت در مدار:
پل دیود، مسئول تبدیل جریان متناوب (AC) به جریان مستقیم (DC) است. این جریان مستقیم برای تغذیه بخشهای دیگر برد ضروری است. اگر یکی از دیودهای پل خراب شود یا اتصال کوتاه داشته باشد، مصرف جریان غیرعادی ایجاد میشود که منجر به روشن شدن لامپ تست میشود.
چرا باید بررسی شود؟
عدم شناسایی خرابی در پل دیود میتواند باعث آسیب به بخشهای حساس مدار، مانند خازنها و ترانزیستورهای قدرت، شود.
2. فیوز
اهمیت در مدار:
فیوز بهعنوان اولین لایه محافظتی مدار عمل میکند. هدف آن جلوگیری از عبور جریان بیش از حد و محافظت از قطعات دیگر در برابر خرابی است.
چرا باید بررسی شود؟
اگر فیوز سوخته باشد، ممکن است نشانهای از مشکلات دیگر در مدار باشد. بررسی و تعویض فیوز معیوب از آسیب بیشتر به قطعات حیاتی جلوگیری میکند.
3. خازن 400 ولتی
اهمیت در مدار:
خازنهای ولتاژ بالا انرژی را ذخیره و جریان را در مدار تثبیت میکنند. این قطعات در تأمین ولتاژ پایدار برای مدارهای تغذیه نقش کلیدی دارند.
چرا باید بررسی شود؟
خرابی خازن میتواند باعث افزایش مصرف جریان و حتی انفجار شود. بررسی خازن از بروز مشکلات بزرگتر در برد جلوگیری میکند.
4. ترانزیستور قدرت
اهمیت در مدار:
ترانزیستورهای قدرت وظیفه سوئیچینگ و کنترل جریانهای بزرگ را بر عهده دارند. این قطعات به دلیل کار در شرایط پرتنش، در معرض خرابی هستند.
چرا باید بررسی شود؟
یک ترانزیستور معیوب میتواند باعث ایجاد اتصالات کوتاه و جریان غیرعادی در مدار شود که به دیگر قطعات نیز آسیب میزند.
5. مسیرهای مدار چاپی
اهمیت در مدار:
مسیرهای مدار چاپی، جریان الکتریکی را بین اجزا توزیع میکنند. آسیب به این مسیرها میتواند عملکرد کل مدار را مختل کند.
چرا باید بررسی شود؟
خرابی مسیرهای مدار میتواند باعث اتصال کوتاه و افزایش مصرف جریان شود. تعمیر این مسیرها از انتشار خرابی به سایر بخشها جلوگیری میکند.
6. آیسی سوئیچینگ
اهمیت در مدار:
آیسیهای سوئیچینگ، کنترلکننده اصلی جریان و ولتاژ در مدارهای تغذیه هستند. این قطعات در تنظیم عملکرد برد نقش کلیدی دارند.
چرا باید بررسی شود؟
خرابی آیسی میتواند باعث افزایش جریان و روشن شدن لامپ تست شود. تعویض آیسی معیوب میتواند عملکرد صحیح برد را بازگرداند و از آسیبهای بیشتر جلوگیری کند.
روشهای تست قطعات با مولتیمتر
برای تشخیص خرابی برد با لامپ تست، استفاده از مولتیمتر یکی از ابزارهای ضروری است. مولتیمتر به شما امکان میدهد تا سلامت قطعات مختلف برد را بررسی کرده و قطعه معیوب را شناسایی کنید. در ادامه، نحوه تست قطعات مهم مانند دیود، ترانزیستور و خازن با استفاده از مولتیمتر توضیح داده میشود.
1. تست دیود با مولتیمتر
عملکرد دیود:
دیودها جریان الکتریکی را تنها در یک جهت عبور میدهند. خرابی دیود میتواند باعث اتصال کوتاه یا قطع جریان شود.
نحوه تست:
- مولتیمتر را روی حالت تست دیود (Diode Test) قرار دهید.
- پراب قرمز را به سر مثبت (آند) و پراب مشکی را به سر منفی (کاتد) دیود وصل کنید.
- نتایج تست:
- اگر مولتیمتر عددی بین 0.5 تا 0.8 ولت نشان دهد، دیود سالم است.
- اگر عدد صفر یا بینهایت باشد، دیود خراب است (اتصال کوتاه یا قطع).
نکته: تست دیود در مدار ممکن است دقیق نباشد؛ در صورت امکان، دیود را از مدار جدا کنید.
2. تست ترانزیستور با مولتیمتر
عملکرد ترانزیستور:
ترانزیستورها بهعنوان تقویتکننده یا سوئیچ در مدارها عمل میکنند. خرابی آنها میتواند موجب اختلال در جریان و عملکرد مدار شود.
نحوه تست:
- نوع ترانزیستور (NPN یا PNP) را مشخص کنید.
- مولتیمتر را روی حالت تست دیود قرار دهید.
- برای ترانزیستورهای NPN:
- پراب قرمز را به بیس (Base) و پراب مشکی را به کلکتور (Collector) یا امیتر (Emitter) وصل کنید. باید ولتاژی بین 0.6 تا 0.7 ولت نشان داده شود.
- اگر مولتیمتر مقدار صفر یا بینهایت نشان دهد، ترانزیستور معیوب است.
- برای ترانزیستورهای PNP، مراحل بالا را برعکس کنید (پرابها جابجا شوند).
نکته: استفاده از یک مولتیمتر دیجیتال دقیق برای تشخیص سالم یا معیوب بودن ترانزیستور توصیه میشود.
3. تست خازن با مولتیمتر
عملکرد خازن:
خازنها برای ذخیره و آزادسازی انرژی در مدار استفاده میشوند. خرابی آنها میتواند باعث نوسانات ولتاژ یا خرابی مدار شود.
نحوه تست:
- مولتیمتر را روی حالت Capacitance Test یا اگر این حالت موجود نیست، روی حالت اهممتر (Ohmmeter) قرار دهید.
- خازن را از مدار جدا کنید.
- پرابها را به دو سر خازن متصل کنید:
- برای خازن الکترولیتی: باید عددی نزدیک به ظرفیت نامی خازن مشاهده شود.
- برای تست مقاومت خازن (در حالت اهممتر): عدد نمایشدادهشده باید بهتدریج افزایش یابد و سپس به بینهایت برسد.
مشکلات رایج:
- اگر مولتیمتر مقدار صفر یا بینهایت ثابت نشان دهد، خازن خراب است.
- اگر خازن باد کرده یا تغییر شکل داده باشد، تعویض آن ضروری است.
نکات کلیدی در تست قطعات
- ایمنی را رعایت کنید: پیش از تست، برق مدار را کاملاً قطع کنید.
- قطعات را از مدار جدا کنید: برخی از تستها در صورت نصب قطعه روی برد ممکن است نتیجه اشتباه بدهند.
- دقت مولتیمتر: از مولتیمتر با قابلیت اندازهگیری دقیق استفاده کنید.
