آموزش تعمیر برد ماشین لباسشویی – رایگان و کاربردی!
اگه تاحالا برات پیش اومده که ماشین لباسشویی‌ات روشن نشه، صفحه‌نمایشش خاموش بمونه یا ارورهای عجیب‌غریب بده، احتمال زیاد مشکل از برد الکترونیکی اونه! حالا یه خبر خوب: توی این صفحه قراره ۲۰ ویدیو آموزش تعمیر برد ماشین لباسشویی رو رایگان ببینی! پس تا ادامه همراه ما باش.
ما توی پرچم، همیشه دنبال این هستیم که یادگیری تعمیرات برد رو برای همه ساده کنیم. برای همین این مگا پست رو آماده کردیم تا بدون نیاز به پرداخت هزینه، بتونی آموزش تعمیر برد ماشین لباسشویی رایگان رو مرحله‌به‌مرحله ببینی و خودت دست‌به‌کار بشی!
هر ویدیو یه مشکل مشخص رو توضیح میده، از عیب‌یابی تا تعمیر حرفه‌ای. پس اگه به تعمیرات برد علاقه داری، یا حتی یه تکنسین هستی و می‌خوای مهارتت رو ارتقا بدی، این آموزش‌ها همون چیزیه که دنبالش بودی!
پس بزن بریم سراغ ویدیوها و تعمیر برد ماشین لباسشویی رو مثل حرفه‌ای‌ها تعمیر کن!
جلسه اول آموزش تعمیر برد ماشین لباسشویی: رفع مشکلات رایج و تست قطعات
سلام به همه دوست‌داران آموزش تعمیر برد ماشین لباسشویی! در این جلسه اول قراره با هم بررسی کنیم که وقتی برد ماشین لباسشویی رو به برق وصل میکنیم و لامپ تست روشن میشه، دقیقاً چه مشکلاتی ممکنه پیش بیاد و چطور می‌تونیم اون‌ها رو برطرف کنیم. آماده‌ای؟ بیایید شروع کنیم!
اتصال کوتاه در مدار و شناسایی مشکل
یکی از مشکلات شایع در تعمیر برد ماشین لباسشویی اینه که وقتی برد به برق وصل میشه، لامپ تست روشن میشه. این نشون میده که در مدار اتصال کوتاهی رخ داده. حالا، سوال اینجاست که این اتصال کوتاهی به کدوم قطعات مربوط میشه؟
برای برد ماشین لباسشویی ال‌جی، وقتی فاز و نول رو به درستی وصل نکردید، یکی از دلایل ممکنه سوختن فیوز باشه. برای بررسی این موضوع، من سیم جامپر می‌زنم تا هم تعمیر رو انجام بدیم، هم بفهمیم که مشکل از کجا شروع شده.

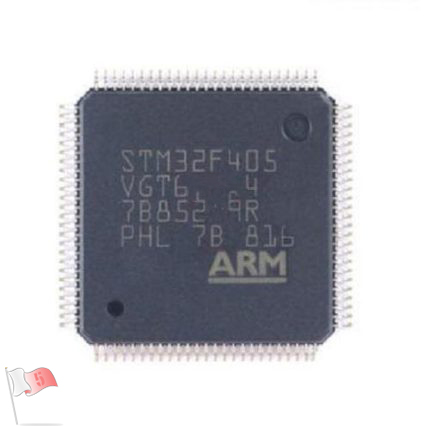

چجوری بفهمیم آی‌پی‌ام یا میکرو خراب هست؟ بررسی خرابی قطعات اصلی
یکی از سوالات رایج اینه که چطور بفهمیم مشکل از آی‌پی‌ام (IPM) هست یا میکرو؟ برای این کار، باید به سه پایه قدرت دقت کنیم. این سه پایه به فاز و نول وصل می‌شن و به 310 ولت دی‌سی تغذیه می‌دن. یک روش ساده اینه که این پایه‌ها رو قطع کنیم و بررسی کنیم که آیا میکرو سالمه یا نه.
حالا، اگر لامپ تست روشن شد و متوجه شدیم که آی‌پی‌ام سوخته، باید بررسی کنیم که آیا میکرو هم سالمه یا نه. برای تست میکرو، باید آی‌پی‌ام رو از برد جدا کنیم و برد رو روشن کنیم. اگه همه چیز بالا اومد و برد سالم بود، میکرو هم سالمه. این یعنی آی‌پی‌ام فقط خراب شده و میشه با تعویضش، برد رو درست کرد.
آیا تعمیر برد ماشین لباسشویی به صرفه است؟
بعد از بررسی قطعات و مشخص شدن اینکه آی‌پی‌ام سوخته، باید از نظر اقتصادی تصمیم بگیریم که آیا تعمیر برد ماشین لباسشویی به صرفه است یا نه. قیمت آی‌پی‌ام در حدود ۱ تا ۱.۵ میلیون تومان هست، پس قبل از تعویض باید مطمئن بشیم که تعمیر برد اقتصادی خواهد بود.
اگر بررسی‌ها نشان بده که فقط آی‌پی‌ام خراب شده، هزینه تعمیر برد حدود ۲ تا ۳ میلیون تومان میشه. در این صورت، می‌تونیم آی‌پی‌ام جدید رو خریداری کنیم و برد رو تعمیر کنیم و سپس به مشتری تحویل بدیم.
نتیجه‌گیری: تعمیر برد ماشین لباسشویی و سود آن
این فرآیند تعمیر نه تنها به شما کمک می‌کنه که یک برد خراب رو مثل حرفه‌ای‌ها تعمیر کنید، بلکه می‌تونه به منبع درآمد خوبی برای شما تبدیل بشه. با استفاده از آموزش‌های ما میتونید مهارت‌های تعمیر برد ماشین لباسشویی رو به راحتی یاد بگیرید و سود خوبی کسب کنید.
آموزش‌های بیشتر در سایت پرچم
اگر می‌خواهید به صورت حرفه‌ای‌تر و عمیق‌تر تعمیرات برد ماشین لباسشویی، کولرگازی، پکیج و سایر دستگاه‌ها رو یاد بگیرید، ما در سایت پرچم دوره‌های تخصصی داریم. این دوره‌ها شامل نقشه خوانی، تحلیل و تست قطعات، پروگرام کردن آی‌سی‌ها و تعمیرات برد هست. شما میتونید این دوره‌ها رو با تخفیف ویژه تهیه کنید و از تجربه‌های عملی بهره‌مند بشید.
جلسه دوم: روش تست سلکتور ماشین لباسشویی
برای اطمینان از سالم بودن سلکتور ماشین لباسشویی و تشخیص خرابی آن، می‌توانید با استفاده از یک مولتی‌متر، تست دقیقی انجام دهید. مراحل زیر را دنبال کنید:
تنظیم مولتی‌متر:
- ابتدا مولتی‌متر را در حالت اندازه‌گیری اتصال (تست بوق) قرار دهید. این حالت برای بررسی وجود یا عدم وجود جریان الکتریکی در مدار استفاده می‌شود.

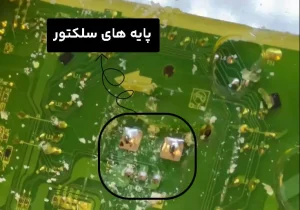

پیدا کردن پایه‌های سلکتور:
- دو پایه نگهدارنده سلکتور را شناسایی کنید. این پایه‌ها ثابت هستند و به عملکرد سلکتور ارتباطی ندارند.
- سپس سه پایه داخلی سلکتور را پیدا کنید که مربوط به اتصالات داخلی دستگاه هستند.

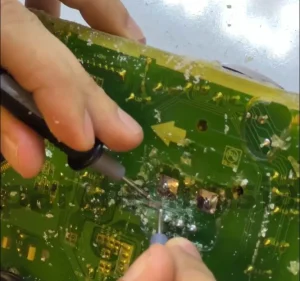

اتصال پراب‌ها به پایه‌ها:
- دو پراب مولتی‌متر را به طور جداگانه روی دو پایه داخلی سلکتور قرار دهید.
- اگر بلافاصله صدای بوق شنیدید، به این معناست که این دو پایه به درستی به هم متصل شده‌اند و مدار سالم است.

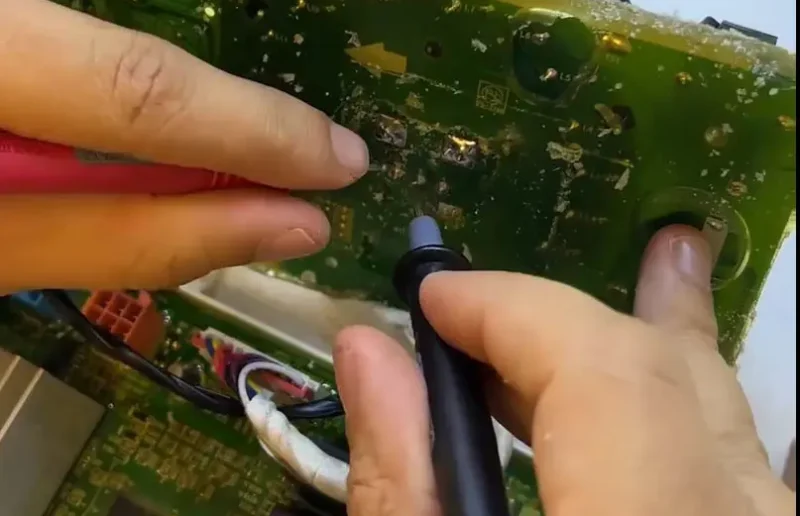

چرخاندن سلکتور و بررسی واکنش:
- در همین حالت، سلکتور را به آرامی بچرخانید.
- هنگام چرخاندن، باید صدای قطع و وصل بوق از مولتی‌متر شنیده شود. این صدا نشان می‌دهد که سلکتور سالم بوده و تغییر وضعیت آن به درستی کار می‌کند
نکات مهم:
- ایمنی: قبل از انجام تست، دستگاه را از برق جدا کنید تا از هرگونه آسیب جلوگیری شود.
- بررسی ترک‌ها و شکستگی‌ها: در صورت مشاهده خرابی، سلکتور را به دقت از نظر ترک‌خوردگی، شکستگی یا فشار اضافی بررسی کنید. این مشکلات می‌توانند مانع از عملکرد صحیح سلکتور شوند.
توجه داشته باشید که این تست یک راهکار ساده اما مؤثر برای تشخیص مشکلات سلکتور است. در صورت وجود ایراد، می‌توانید مراحل تعمیر سلکتور ماشین لباسشویی را که در ادامه مقاله آمده، دنبال کنید.
اگر سلکتور ماشین لباسشویی شما به درستی کار نمیکند، ممکن است مشکل از ترک یا شکستگی در مسیرهای اتصال آن باشد. در چنین شرایطی، می‌توانید با رعایت مراحل زیر، مشکل را رفع کنید:
شناسایی مسیر معیوب:
ابتدا مسیرهای اتصال روی برد سلکتور را بررسی کنید. برای این کار:- از یک ابزار مناسب مانند کاتر برای خراش دادن لایه‌های روی برد استفاده کنید.
- ترک‌ها یا شکستگی‌های ریز در مسیرها را شناسایی کنید.

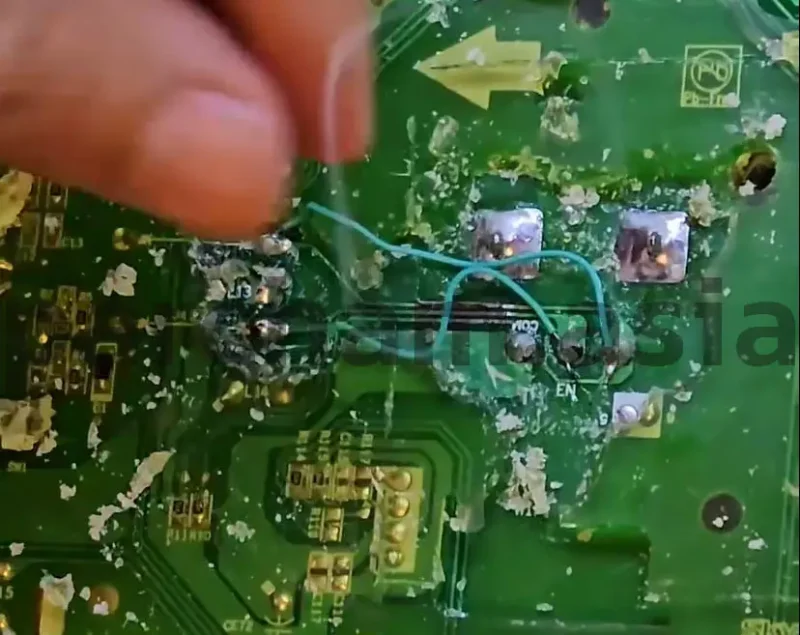

ترمیم اتصال‌ها:
پس از یافتن مسیر معیوب، باید آن را ترمیم کنید:- از یک هویه و سیم لحیم با کیفیت استفاده کنید تا مسیر شکسته را به دقت لحیم‌کاری کنید.
- اطمینان حاصل کنید که لحیم‌کاری تمیز و بدون ایجاد اتصالی اضافی انجام شده باشد.
تست اتصال‌ها:
پس از انجام لحیم‌کاری، باید صحت کار خود را بررسی کنید:- مولتی‌متر را روی حالت تست بوق قرار دهید.
- پراب‌های مولتی‌متر را به پایه‌های مربوطه متصل کنید و از صدای بوق بین پایه‌ها اطمینان حاصل کنید.
- اگر صدای بوق به طور منظم شنیده شد، مسیر به درستی ترمیم شده است.
جلسه سوم تعمیر برد ماشین لباسشویی: موتور ماشین لباسشویی کار نمیکنه
اگر ماشین لباسشویی شما روشن می‌شود اما موتورش کار نمیکند، ممکن است مشکل از برد دستگاه باشد. این مشکل معمولاً به مشکلاتی در رله‌ها، ترایاک‌ها یا آی پی ام (IPM) مربوط می‌شود. در این مقاله، قصد داریم با بررسی مشکلات رایج برد ماشین لباسشویی و آموزش تعمیر برد ماشین لباسشویی به شما کمک کنیم تا بتوانید ایرادات مختلف را تشخیص داده و تعمیر کنید.
علت‌های رایج خرابی موتور ماشین لباسشویی:
موتور یونیورسال: اگر موتور یونیورسال ماشین لباسشویی شما کار نمیکند، احتمالاً مشکل در رله‌ها یا ترایاک‌های مربوط به برد است. تست این قطعات می‌تواند نشان دهد که آیا این بخش‌ها سالم هستند یا خیر. در صورت خرابی این قطعات، برد باید تعویض یا تعمیر شود.
موتور دایرکت درایو: در مدل‌های دایرکت درایو، در صورت خرابی موتور، معمولا ایراد از آی پی ام (IPM) است. اگر آی پی ام بسوزد، موتور یونیورسال هم کار نخواهد کرد. این مسئله در بردهای اینورتر نیز وجود دارد، که باعث توقف عملکرد موتور می‌شود.
بردهای یونیورسال و اینورتر: در برخی از برندها مانند پاکشوما، آبسال، و هایر، ایرادات در این سیستم‌ها به طور معمول مشاهده نمی‌شود. برای رفع ایرادات در این مدل‌ها، بررسی دقیق قطعات برد بسیار ضروری است.

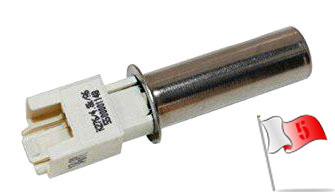

تشخیص مشکل با استفاده از NTC:
یکی از اجزای مهم در تعمیر برد ماشین لباسشویی، استفاده از NTC است. این سنسور به طور دقیق دمای لحظه‌ای سیستم را اندازه‌گیری کرده و اگر دما از حد مجاز بالاتر برود، جلوی عملکرد موتور را می‌گیرد. برای بررسی خرابی این قطعه، می‌توان آن را با مولتی‌متر تست کرد.
در صورتی که NTC دمای بالاتر از حد معمول را نشان دهد، باعث می‌شود که موتور از کار بیفتد. این وضعیت ممکن است زمانی پیش آید که NTC به درستی کار نکند و دمای اشتباه را گزارش دهد. برای تست این سنسور، می‌توانید از مولتی‌متر استفاده کرده و مقدار اهم آن را در دماهای مختلف اندازه‌گیری کنید.
تعمیر برد ماشین لباسشویی با استفاده از آموزش‌های تخصصی: در سایت “پرچم”، ما آموزش‌های تخصصی در زمینه تعمیر برد ماشین لباسشویی و تعمیرات بردهای مختلف دیگر، شامل کولرگازی، یخچال و پکیج‌ها ارائه می‌دهیم. این آموزش‌ها شامل تحلیل مدار، تشخیص خطاهای رایج، و نحوه تعمیر بردهای مختلف است.
دوره‌های آموزشی تعمیر برد ماشین لباسشویی: اگر به دنبال آموزش تعمیر برد ماشین لباسشویی به صورت حرفه‌ای هستید، می‌توانید در دوره‌های آموزشی ما شرکت کنید. در این دوره‌ها، شما با نحوه تعمیر برد ماشین لباسشویی، عیب‌یابی دستگاه‌های مختلف، و تعمیر بردهای اینورتر آشنا می‌شوید. این دوره‌ها شامل آموزش تعمیرات برد ماشین لباسشویی به صورت رایگان نیز می‌شوند، تا شما بتوانید از تجربیات و نکات کاربردی در تعمیرات بهره‌مند شوید.
نتیجه‌گیری: در این مقاله، به بررسی مشکلات رایج برد ماشین لباسشویی و نحوه تعمیر آنها پرداختیم. در صورتی که شما هم با چنین مشکلاتی مواجه هستید، می‌توانید با استفاده از آموزش‌های تخصصی ما و انجام تست‌های مختلف مانند بررسی NTC و ترایاک‌ها، برد ماشین لباسشویی خود را تعمیر کنید. همچنین برای آموزش‌های بیشتر و کسب اطلاعات کامل‌تر در زمینه تعمیر برد ماشین لباسشویی، به سایت “پرچم” مراجعه کنید.
جلسه چهارم آموزش تعمیر برد ماشین لباسشویی: خاموشی برد ماشین لباسشویی
خاموشی ناگهانی برد ماشین لباسشویی سامسونگ یکی از مشکلات شایع و پیچیده در تعمیرات این دستگاه‌ها است. علت این مشکل می‌تواند ناشی از اختلالات در مدار برق‌رسای اصلی یا خرابی قطعات حساس و دقیق در برد باشد. در این مقاله، به‌طور علمی و تخصصی به تحلیل و رفع این مشکل می‌پردازیم. همچنین به توضیح انواع قطعات الکترونیکی و روش‌های دقیق برای تست و تشخیص ایرادات خواهیم پرداخت.
علت اصلی خاموشی برد ماشین لباسشویی
خاموشی برد ماشین لباسشویی سامسونگ اغلب به علت خرابی در بخش‌های تغذیه و مدارهای تثبیت ولتاژ رخ می‌دهد. این مشکل می‌تواند به دلیل نقص در اجزای الکترونیکی مانند خازن‌ها، دیودهای شاتکی، ترانزیستورها، و آی‌سی‌های کنترل ولتاژ باشد. در این مورد خاص، مشکل ناشی از نوسانات ولتاژ و خرابی خازن‌های فیلتر در مدار تغذیه بود که منجر به ایجاد افت ولتاژ و خاموشی ناگهانی دستگاه گردید.
ساختار برد ماشین لباسشویی و فرآیند برق‌رسانی
برد ماشین لباسشویی سامسونگ معمولاً شامل بخش‌های مختلفی از جمله مدار تغذیه، مدار کنترلی، ورودی‌های سنسورها، و بخش خروجی موتور است. در این برد، وظیفه بخش تغذیه، تأمین ولتاژ مورد نیاز برای سایر بخش‌هاست. برای تأمین ولتاژ ثابت و پایدار، از خازن‌های فیلتر در مدار ورودی و خروجی استفاده می‌شود.
هر گونه نقص در این قطعات، به‌ویژه خازن‌ها، می‌تواند منجر به نوسانات ولتاژ و عدم عملکرد صحیح برد شود. در این مطالعه، نقص در خازن فیلتر ۴۰۰ ولتی به‌طور نادرست با خازن ۵۰۰ ولتی جایگزین شده بود که موجب اختلال در عملیات تثبیت ولتاژ و نهایتاً خاموشی برد شد.
روش دقیق تشخیص مشکل در برد
برای تشخیص دقیق مشکل، ابتدا باید چندین مرحله بررسی به‌طور علمی و تخصصی انجام شود:
بررسی ورودی برق و ولتاژهای اصلی: با استفاده از یک مولتی‌متر دیجیتال با دقت بالا، ابتدا باید ورودی برق و ولتاژهای ۵ ولت، ۱۲ ولت، و ۳.۳ ولت را در نقاط مختلف برد بررسی کرد. توجه به این نکته ضروری است که نوسانات در این ولتاژها می‌تواند باعث عملکرد نادرست سایر بخش‌ها و در نهایت خاموشی برد شود.
تست خازن‌ها و بررسی مقاومت داخلی آنها: یکی از مهم‌ترین مراحل تشخیص در تعمیر برد، تست دقیق خازن‌های فیلتر است. برای این کار، از دستگاه‌های LCR متر استفاده می‌شود. این دستگاه‌ها می‌توانند ظرفیت واقعی، ESR (مقاومت معادل سری)، و سلامت خازن‌ها را بررسی کنند. اگر خازن‌ها دارای ESR بالا یا ظرفیت کاهش یافته باشند، باید به‌طور فوری تعویض شوند.
آنالیز مدار با استفاده از اوسیلوسکوپ: برای بررسی دقیق‌تر نوسانات ولتاژ و اطمینان از ثابت بودن ولتاژ، از اوسیلوسکوپ دیجیتال استفاده می‌شود. اوسیلوسکوپ قادر است تغییرات آنی در ولتاژ را با دقت بالایی نشان دهد و به متخصص این امکان را می‌دهد که از وجود نوسانات یا نویز در مدار تغذیه مطمئن شود.
آموزش تعمیر برد ماشین لباسشویی سامسونگ
تست دقیق خازن‌ها و تحلیل وضعیت آنها: بعد از انجام تست‌های اولیه با مولتی‌متر و LCR متر، خازن‌هایی که دچار خرابی شده‌اند، مشخص می‌شوند. در این مورد خاص، خازن فیلتر ۴۰۰ ولتی که به اشتباه با خازن ۵۰۰ ولتی جایگزین شده بود، به‌عنوان عامل اصلی نوسانات ولتاژ شناسایی شد.
تعویض خازن معیوب: برای تعویض خازن، ابتدا باید نوع خازن را به‌طور دقیق انتخاب کرد. خازن‌های مورد استفاده در بردهای ماشین لباسشویی معمولاً از نوع الکترولیتی با ولتاژ و ظرفیت مشخص هستند. در اینجا، خازن ۴۰۰ ولتی که با ظرفیت صحیح جایگزین شد، توانست نوسانات ولتاژ را به‌طور مؤثر از بین ببرد و به دستگاه امکان عملکرد درست را بدهد.
بررسی دقیق اجزای دیگر برد: بعد از تعویض خازن، باید اجزای دیگری نظیر پل دیود و آی‌سی‌های کنترل ولتاژ مورد بررسی دقیق قرار گیرند. این اجزا ممکن است تحت تاثیر نوسانات ولتاژ دچار خرابی شده باشند.
اندازه‌گیری و تحلیل ولتاژ با اوسیلوسکوپ: پس از تعویض خازن معیوب، برای اطمینان از صحت عملکرد مدار تغذیه، از اوسیلوسکوپ برای اندازه‌گیری نوسانات و تست صحت ولتاژ استفاده شد. با توجه به تحلیل‌های انجام شده، ولتاژ به‌طور ثابت و بدون هیچگونه نوسان ثابت ماند.
تست عملکرد برد: پس از تعمیر و انجام تست‌های مختلف، برد با اتصال ورودی برق دوباره روشن شد. برد عملکرد نرمال خود را از سر گرفت و هیچگونه ارور یا خطا در سیستم مشاهده نشد.
آموزش تست خازن به صورت حرفه ایی و تخصصی
جلسه پنجم تعمیر برد ماشین لباسشویی: تعمیر برد سامسونگ
برای تعمیر برد ماشین لباسشویی سامسونگ، نیازمند آگاهی عمیق و دقیق از ساختار مدار، نحوه عملکرد اجزای مختلف و روش‌های استاندارد تعمیرات الکترونیکی هستیم. در این آموزش، مراحل تشخیص و تعمیر عیوب مختلف در برد ماشین لباسشویی سامسونگ بررسی می‌شود، از جمله مشکلات رایج در منبع تغذیه، مدار کنترل و قطعات جانبی مانند هیدروستات و میکروسویچ. در این فرآیند، نکات تخصصی و پیشرفته‌ای که باید رعایت شود، مورد بررسی قرار خواهد گرفت.
1. بررسی منبع تغذیه و تأثیر آن بر عملکرد برد
یکی از اصلی‌ترین مشکلاتی که در برد ماشین لباسشویی سامسونگ به وجود می‌آید، مشکل در منبع تغذیه است. منبع تغذیه به عنوان قلب مدار، وظیفه تأمین ولتاژهای مورد نیاز اجزای مختلف برد را بر عهده دارد. در صورتی که مشکلی در این بخش ایجاد شود، مدار نمی‌تواند به درستی کار کند و عملکرد دستگاه مختل خواهد شد. در این حالت، برای حل مشکل، استفاده از منابع تغذیه خارجی پیشنهاد می‌شود. پس از شناسایی ایراد در منبع تغذیه، توصیه می‌شود که از تغذیه‌های اکسترنال با ولتاژ ۱۲ ولت و ۵ ولت برای اصلاح مدار استفاده کنید.
2. بررسی آی‌سی‌ها و مشکلات مربوط به ترانزیستورها
یکی دیگر از اجزای حیاتی در برد ماشین لباسشویی سامسونگ، آی‌سی‌ها و ترانزیستورها هستند. در صورتی که ترانزیستورها یا آی‌سی‌ها دچار آسیب شوند، مدار فرمان دستگاه مختل می‌شود. به عنوان مثال، در این تعمیر، مشاهده شد که آی‌سی‌های مربوط به کنترل میکروسویچ یا ترایاک‌ها دچار ترکیدگی و خرابی شده‌اند. برای تعمیر، باید این آی‌سی‌ها را تعویض کرده و از آی‌سی‌های جایگزین مناسب استفاده کنید که ولتاژ ورودی و خروجی را به درستی منتقل کنند.
3. نحوه اتصال هیدروستات و شناسایی ایرادات آن
در این تعمیر، یکی از اقدامات مهم، اتصال هیدروستات به مدار برد ماشین لباسشویی بود. هیدروستات‌ها معمولاً در مدل‌های مختلف با سیگنال‌های متفاوت کار می‌کنند. برای مثال، هیدروستات‌هایی که به سیگنال‌های موج مربعی یا سینوسی پاسخ می‌دهند، باید به درستی شناسایی شوند. در این حالت، برای شناسایی سیم‌ها و ولتاژهای صحیح، باید به دقت مستندات و مدارک روی برد را بررسی کرد. به طور خاص، در این مثال، سیم‌های گراند، وی اس اس و سنسور به درستی شناسایی و متصل شدند تا عملکرد صحیح هیدروستات تضمین شود.

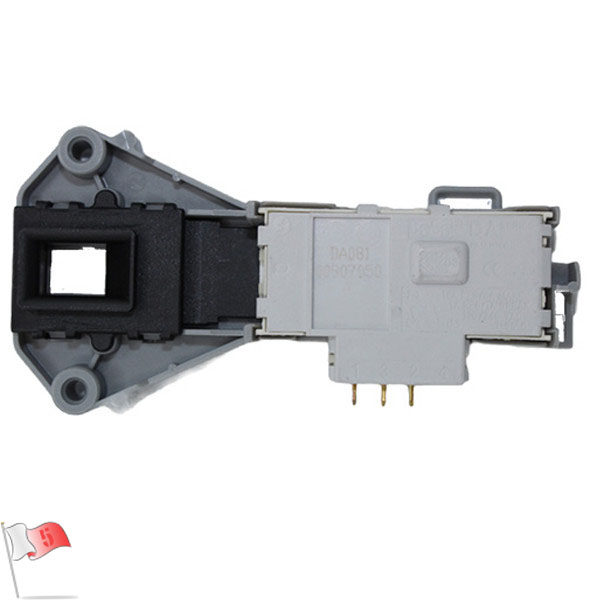

4. بررسی و تعمیر میکروسویچ‌ها و مشکلات مرتبط با آن
یکی از مشکلات رایج در برد ماشین لباسشویی سامسونگ، اختلال در عملکرد میکروسویچ‌هاست. در صورتی که میکروسویچ در موقعیت بسته باقی بماند، عملیات دیگری انجام نخواهد شد. این مشکل معمولاً ناشی از خرابی یا اتصالی در بخش‌های کنترل میکروسویچ است. در این تعمیر، از هیدروستات برای شبیه‌سازی عملکرد میکروسویچ استفاده شد. همچنین، در صورت خرابی میکروسویچ، باید آن را تعویض کرده و از مدل‌های سازگار با دستگاه استفاده کنید.
میخوام تعمیرات برد پکیج رو رایگان داشته باشی؟ کلیک کن
5. تشخیص و تعمیر ترایاک‌ها و قطعات فرمان
ترایاک‌ها به عنوان قطعات فرمان برای کنترل جریان‌های الکتریکی در برد ماشین لباسشویی عمل می‌کنند. برای فعال کردن این ترایاک‌ها، نیاز به یک فرمان از میکروکنترلر است. در صورتی که ترایاک‌ها دچار مشکل شوند، عملکرد پمپ یا شیر برقی دچار اختلال خواهد شد. در این مرحله، ترایاک‌ها باید به درستی تشخیص داده شده و در صورت نیاز، تعویض شوند. در این مورد، اتصال مثبت ۱۲ ولت به نول برای راه‌اندازی ترایاک‌ها مورد استفاده قرار گرفت.
6. بررسی مشکلات شیارهای PCB و ترک‌های ناشی از خرابی
در بسیاری از موارد، خرابی‌های ناشی از ترک‌های ظریف روی PCB می‌تواند باعث قطعی‌های ناخواسته در مدار شود. در این تعمیر، مشاهده شد که یک ترک جزئی در مسیر اتصال باعث قطع شدن جریان در برخی از اجزای برد شد. برای رفع این مشکل، از روش‌هایی مانند استفاده از سمباده برای حذف خراش‌های PCB و اتصال مجدد سیم‌ها استفاده شد. این کار باید با دقت بالا انجام شود تا آسیب بیشتری به سایر بخش‌ها وارد نشود.
7. تحلیل عملکرد پمپ و شیر برقی
یکی از مهم‌ترین مراحل در تعمیر برد ماشین لباسشویی، تحلیل عملکرد پمپ و شیر برقی است. در صورتی که پمپ یا شیر برقی به درستی عمل نکند، دستگاه نمی‌تواند آب را به درستی تخلیه کند یا به طور مؤثر شستشو را انجام دهد. در این تعمیر، بررسی مسیرهای ولتاژ و قطعی‌های موجود در این مدارها باعث شناسایی مشکل شد و در نتیجه، پمپ و شیر برقی به درستی کار کردند.
نکات کلیدی برای تعمیر برد ماشین لباسشویی سامسونگ
- تشخیص دقیق خرابی‌ها: برای تعمیر مؤثر، تشخیص دقیق خرابی‌های اجزای مختلف برد ضروری است. این شامل بررسی منبع تغذیه، ترایاک‌ها، آی‌سی‌ها، و هیدروستات‌ها است.
- لحیم‌کاری دقیق: لحیم‌کاری بخش‌های مختلف برد باید با دقت انجام شود تا از بروز مشکلات بعدی جلوگیری شود. استفاده از ابزارهای مناسب و رعایت استانداردهای لحیم‌کاری از اهمیت ویژه‌ای برخوردار است.
- آزمون عملکرد: پس از تعمیرات، باید برد به طور کامل تست شود تا از عملکرد صحیح تمامی بخش‌ها اطمینان حاصل شود.
- استفاده از قطعات مناسب: انتخاب قطعات اصلی و سازگار با برد، از جمله آی‌سی‌ها و ترایاک‌ها، برای بازگرداندن عملکرد صحیح دستگاه ضروری است.
در نهایت، با رعایت دقیق مراحل تعمیر و توجه به جزئیات، می‌توان برد ماشین لباسشویی سامسونگ را به درستی تعمیر کرد و عملکرد دستگاه را بازگرداند.
جلسه ششم: نقش رگولاتور در برد ماشین لباسشویی و نحوه تست آن
در این جلسه، به بررسی یکی از قطعات حیاتی در برد ماشین لباسشویی، یعنی رگولاتور، خواهیم پرداخت. رگولاتور قطعه‌ای است که به‌عنوان تثبیت‌کننده ولتاژ عمل می‌کند و برای عملکرد صحیح برد، به ویژه میکروکنترلر، اهمیت بسیاری دارد. در این مقاله به شما توضیح می‌دهیم که رگولاتور چطور کار می‌کند، چه مشکلاتی ممکن است پیش بیاید و چگونه باید آن را تست کنید.
رگولاتور چیست و چه نقشی دارد؟
رگولاتور در دنیای الکترونیک، به‌عنوان یک تنظیم‌کننده ولتاژ شناخته می‌شود. فرض کنید یک ورودی ولتاژ دارید که از ۵ ولت تا ۲۰ ولت تغییر می‌کند. در این صورت، باید ولتاژ خروجی ثابت و دقیق، مثلاً ۵ ولت، داشته باشید تا میکروکنترلر و سایر قطعات برد به درستی عمل کنند.
این رگولاتور دقیقاً مانند یک سد عمل می‌کند که با تغییرات ورودی، خروجی ثابت را تحویل می‌دهد. برای مثال، حتی اگر ولتاژ ورودی نوسانات زیادی داشته باشد، خروجی همواره مقدار ثابت و مشخصی خواهد بود. به همین دلیل، رگولاتور به‌عنوان قطعه‌ای ضروری در بسیاری از بردهای الکترونیکی، از جمله برد ماشین لباسشویی، شناخته می‌شود.
نحوه عملکرد رگولاتور
رگولاتور ورودی متغیر را به ولتاژ ثابت و مناسب تبدیل می‌کند. مثلاً اگر ولتاژ ورودی از ۵ ولت تا ۲۰ ولت تغییر کند، رگولاتور ولتاژ ۵ ولت ثابت را برای عملکرد میکروکنترلر فراهم می‌آورد. این عملکرد مشابه به تنظیم آب از یک شیر است؛ اگر جریان آب زیاد یا کم شود، شیر تنظیم می‌شود تا مقدار ثابتی از آب را به‌طور پیوسته تحویل دهد.
چگونه رگولاتور را تست کنیم؟
برای تست رگولاتور، نمی‌توان از مولتی‌متر به‌طور معمول یا تست دیود استفاده کرد. بهترین روش برای تست رگولاتور، استفاده از ولتاژ مستقیم است. مراحل تست به شرح زیر است:
- تنظیم مولتی‌متر: مولتی‌متر خود را روی حالت اندازه‌گیری ولتاژ DC قرار دهید.
- اتصال ورودی و خروجی: پایه سمت چپ رگولاتور ورودی است که باید به ولتاژ متغیر (مثلاً ۱۲ ولت) وصل شود. پایه وسط معمولاً مشترک است که به بدنه وصل می‌شود و پایه سمت راست خروجی است که باید ۵ ولت ثابت را نشان دهد.
- اتصال منبع تغذیه: از یک منبع تغذیه متغیر (مثلاً ۱۲ ولت) استفاده کنید و آن را به پایه ورودی رگولاتور وصل کنید.
- اندازه‌گیری خروجی: مولتی‌متر را به پایه خروجی رگولاتور وصل کنید و ولتاژ را اندازه‌گیری کنید. در این حالت، باید ولتاژ ثابت ۵ ولت را مشاهده کنید.
- تغییر ولتاژ ورودی: حالا ولتاژ ورودی را تغییر دهید (مثلاً به ۱۶ ولت) و مجدداً ولتاژ خروجی را بررسی کنید. حتی با تغییر ولتاژ ورودی، باید خروجی همچنان ۵ ولت ثابت باشد.
مشکلات ناشی از خرابی رگولاتور
اگر رگولاتور خراب شود، معمولاً یکی از دو مشکل زیر بروز می‌کند:
- اتصال کوتاه: در این حالت، رگولاتور به‌طور کامل از کار می‌افتد و خروجی ولتاژ نخواهد داشت.
- ولتاژ خروجی صفر یا کم: زمانی که ولتاژ ورودی (مثلاً ۱۲ ولت یا ۱۸ ولت) به رگولاتور اعمال می‌شود، خروجی ممکن است تنها ۱ ولت یا حتی صفر ولت باشد. این امر باعث می‌شود که میکروکنترلر و سایر قطعات برد نتوانند به درستی کار کنند و دستگاه روشن نشود.
اهمیت رگولاتور در عملکرد برد
رگولاتور برای عملکرد صحیح برد ماشین لباسشویی ضروری است. در صورتی که رگولاتور خراب شود، ممکن است برد به‌طور کامل از کار بیفتد. در بسیاری از مواقع، تعمیرکاران برد را به‌طور کامل تعویض می‌کنند و تصور می‌کنند که میکروکنترلر آسیب دیده است، در حالی که در واقع مشکل فقط در رگولاتور است.
راز موفقیت را کشف کنید! همین حالا ثبت‌نام کنید و تعمیر برد ماشین لباسشویی را یاد بگیرید!
جلسه هفتم: بررسی عملکرد و تست هیدرواستات در برد ماشین لباسشویی
هیدرواستات یکی از قطعات کلیدی در ماشین لباسشویی است که وظیفه کنترل سطح آب را بر عهده دارد. در بسیاری از موارد، کاربران تصور می‌کنند که برد ماشین لباسشویی دچار مشکل شده است، در حالی که ایراد اصلی از هیدرواستات ناشی می‌شود. در این جلسه از آموزش تعمیر برد ماشین لباسشویی در سایت پرچم، به بررسی نحوه عملکرد هیدرواستات، علائم خرابی آن و روش تست این قطعه می‌پردازیم تا بتوانید در عیب‌یابی برد ماشین لباسشویی، تصمیم درستی بگیرید.
هیدرواستات چیست و چه نقشی در ماشین لباسشویی دارد؟
هیدرواستات یک سنسور فشار است که میزان آب داخل دیگ ماشین لباسشویی را تشخیص داده و اطلاعات آن را به برد الکترونیکی ارسال می‌کند. این قطعه بر اساس فشار هوای موجود در یک شلنگ مخصوص عمل می‌کند. هنگامی که سطح آب در ماشین لباسشویی تغییر می‌کند، فشار داخل شلنگ نیز تغییر کرده و هیدرواستات بر این اساس فرمان قطع یا وصل شدن شیرهای برقی و پمپ تخلیه را صادر می‌کند.
علائم خرابی هیدرواستات
زمانی که هیدرواستات دچار خرابی شود، معمولاً یکی از دو مشکل زیر رخ می‌دهد:
- قطع نشدن آبگیری: اگر هیدرواستات در وضعیت تشخیص سطح پایین آب گیر کرده باشد، ماشین لباسشویی به‌صورت مداوم آبگیری خواهد کرد و ممکن است منجر به سرریز شدن آب شود.
- تخلیه مستقیم آب: در برخی موارد، هیدرواستات به اشتباه تشخیص می‌دهد که مخزن پر از آب است و بلافاصله پمپ تخلیه را فعال می‌کند، حتی اگر آب داخل دیگ نباشد.
روش تست هیدرواستات
برای تست هیدرواستات می‌توانید مراحل زیر را دنبال کنید:
۱. تست اولیه با مولتی‌متر
- مولتی‌متر را روی حالت تست اتصال (بیزر) قرار دهید.
- دو پایه مشخص شده هیدرواستات را بررسی کنید. اگر در حالت عادی اتصال برقرار باشد، احتمالاً سنسور خراب است.
- در صورتی که هنگام دمیدن هوا به شلنگ، اتصال بین پایه‌ها تغییر نکند، هیدرواستات معیوب است.
۲. تست عملکردی در مدار ماشین لباسشویی
- ابتدا برد ماشین لباسشویی را روشن کنید.
- اگر ماشین لباسشویی بدون حضور هیدرواستات بلافاصله آبگیری را آغاز کند، نشان‌دهنده عملکرد درست برد است.
- اگر بعد از جدا کردن هیدرواستات، دستگاه بلافاصله به حالت تخلیه برود، نشان می‌دهد که سنسور خراب است و به اشتباه وضعیت پر بودن آب را گزارش می‌دهد.
نحوه رفع مشکل هیدرواستات خراب
در صورتی که تست‌ها نشان دادند که هیدرواستات خراب است، روش‌های زیر را برای رفع مشکل امتحان کنید:
- بررسی شلنگ هیدرواستات: گرفتگی یا پارگی شلنگ می‌تواند باعث ارسال اطلاعات نادرست به برد شود.
- تمیز کردن اتصالات هیدرواستات: اطمینان حاصل کنید که سوکت‌ها و پایه‌های هیدرواستات دچار سولفاته یا زنگ‌زدگی نشده باشند.
- تعویض هیدرواستات: اگر مشکل حل نشد، بهترین راهکار، تعویض این قطعه با یک نمونه سالم است.
جلسه هشتم: عیب‌یابی مشکل فرمان ندادن به شیر برقی در ماشین لباسشویی
اگر ماشین لباسشویی شما در مرحله شستشو به شیر برقی فرمان نمی‌دهد و آب وارد مخزن نمی‌شود، ممکن است به‌اشتباه تصور کنید که برد الکترونیکی یا رله‌های آن دچار مشکل شده‌اند. اما در بسیاری از موارد، علت اصلی این مشکل خرابی هیدرواستات است. در این جلسه از آموزش تعمیر برد ماشین لباسشویی در سایت پرچم، به بررسی این مشکل و نحوه تشخیص و رفع آن می‌پردازیم.
چرا ماشین لباسشویی به شیر برقی فرمان نمی‌دهد؟
شیر برقی وظیفه کنترل ورود آب به مخزن را بر عهده دارد و فرمان خود را از برد الکترونیکی دریافت می‌کند. اما در برخی موارد، حتی اگر برد سالم باشد، ماشین لباسشویی آبگیری را انجام نمی‌دهد. دلایل این مشکل عبارت‌اند از:
- خرابی هیدرواستات (رایج‌ترین علت)
- خرابی رله‌های برد
- قطعی در سیم‌کشی بین برد و شیر برقی
- گرفتگی یا خرابی شیر برقی
نقش هیدرواستات در فرمان دادن به شیر برقی
هیدرواستات میزان آب موجود در مخزن را تشخیص داده و اطلاعات آن را به میکروکنترلر برد ماشین لباسشویی ارسال می‌کند. اگر این قطعه دچار مشکل شود، ممکن است دو حالت رخ دهد:
- هیدرواستات به‌اشتباه گزارش دهد که مخزن پر از آب است. در این صورت، برد الکترونیکی فرمانی برای باز شدن شیر برقی صادر نمیکند، زیرا تصور می‌کند که نیازی به آبگیری نیست.
- هیدرواستات اتصال داخلی خود را از دست بدهد. در این حالت، برد اطلاعاتی از میزان آب دریافت نمیکند و شیر برقی فعال نخواهد شد.
روش تست هیدرواستات در ماشین لباسشویی
۱. تست با مولتی‌متر
- مولتی‌متر را روی حالت تست بیزر (اتصال) یا اهم‌سنج قرار دهید.
- دو پایه مشخص‌شده روی هیدرواستات را بررسی کنید.
- در حالت عادی، اگر اتصال برقرار نباشد، ممکن است هیدرواستات خراب باشد.
- هنگام دمیدن هوا در شلنگ متصل به هیدرواستات، باید تغییر در مقاومت مشاهده شود. اگر تغییری وجود نداشت، قطعه معیوب است.
۲. بررسی عملکرد در مدار ماشین لباسشویی
- برد ماشین لباسشویی را روشن کنید.
- اگر با جدا کردن هیدرواستات از مدار، ماشین شروع به آبگیری کرد، یعنی قطعه معیوب است.
- در صورتی که همچنان آبگیری انجام نشود، باید برد، رله‌ها و سیم‌کشی بررسی شوند.
راهکارهای رفع مشکل عدم فرمان به شیر برقی
- بررسی و تست هیدرواستات: ابتدا مطمئن شوید که این قطعه به‌درستی کار می‌کند و اطلاعات اشتباهی به برد ارسال نمیکند.
- چک کردن سیم‌کشی‌ها: قطع شدن یا اتصالی در مسیر ارتباطی برد و شیر برقی می‌تواند مانع عملکرد صحیح آن شود.
- بررسی رله‌های برد: در برخی موارد، مشکل از خرابی رله‌ای است که فرمان باز شدن شیر برقی را صادر می‌کند.
- بررسی شیر برقی: گرفتگی فیلترهای ورودی شیر برقی یا سوختن سیم‌پیچ آن می‌تواند باعث عدم ورود آب به مخزن شود.
جلسه نهم: تشخیص نوع راه‌اندازی شیر برقی در برد ماشین لباسشویی
این آموزش، یاد می‌گیریم که چگونه متوجه شویم که شیر برقی ماشین لباسشویی از نوع AC (جریان متناوب) است یا DC (جریان مستقیم). این موضوع به شما کمک می‌کند که هنگام تعمیر بردهای ماشین لباسشویی، بتوانید نوع راه‌اندازی شیر برقی را تشخیص دهید و مسیر عیب‌یابی را سریع‌تر طی کنید.
روش تشخیص نوع راه‌اندازی شیر برقی در برد ماشین لباسشویی
برای فهمیدن اینکه شیر برقی ماشین لباسشویی با جریان AC یا DC کار می‌کند، چند روش ساده اما تخصصی وجود دارد.
۱. بررسی وجود خازن در مدار
- اگر در مدار مربوط به شیر برقی خازن پلی‌استر (Polyester Capacitor) مشاهده کردید، به احتمال زیاد مدار از نوع AC است.
- خازن‌های پلی‌استر معمولاً بدون پلاریته (قطبیت) هستند، یعنی در هر دو جهت کار می‌کنند که یکی از نشانه‌های مدار AC است.
۲. بررسی وجود ترایاک در مدار
- اگر در کنار شیر برقی یک ترایاک (Triac) وجود دارد، این نشانه‌ای از این است که شیر برقی با جریان متناوب (AC) کار می‌کند.
- ترایاک‌ها معمولاً در مدارهای کنترل توان AC استفاده می‌شوند و با دریافت سیگنال از برد، مسیر عبور جریان را برای شیر برقی باز می‌کنند.
۳. بررسی وجود دیود و ترانزیستور در مدار
- اگر در مدار ترانزیستور و دیود راه‌انداز وجود داشته باشد، به احتمال زیاد شیر برقی از نوع DC است.
- در بردهای الکترونیکی نسل جدید، برای کنترل شیر برقی DC از ترکیب ترانزیستور (سه‌پایه) و دیود راه‌انداز استفاده می‌شود.
- در این نوع راه‌اندازی، دیود نقش محافظتی دارد و از برگشت جریان به ترانزیستور جلوگیری می‌کند.
۴. ترکیب قطعات و تشخیص نهایی
- اگر در مدار ترکیب “ترایاک + خازن پلی‌استر” را مشاهده کردید، بدانید که شیر برقی AC است.
- اگر ترکیب “ترانزیستور + دیود راه‌انداز” را مشاهده کردید، بدانید که شیر برقی DC است.
چرا دانستن نوع راه‌اندازی شیر برقی مهم است؟
در تعمیر برد ماشین لباسشویی، دانستن نوع راه‌اندازی شیر برقی اهمیت بالایی دارد، زیرا:
به شما کمک می‌کند که در صورت خرابی، قطعات مناسب را برای تعویض انتخاب کنید.
باعث می‌شود که هنگام تست و عیب‌یابی، از ولتاژ مناسب (AC یا DC) استفاده کنید تا به برد آسیبی نرسد.
تشخیص نوع مدار به شما در شناسایی خرابی‌های مربوط به تغذیه، کنترل و رله‌های فرمان شیر برقی کمک خواهد کرد.
یادگیری تعمیر برد ماشین لباسشویی با پرچم
در این آموزش یاد گرفتیم که برای تشخیص نوع راه‌اندازی شیر برقی ماشین لباسشویی (AC یا DC) می‌توان از بررسی وجود خازن پلی‌استر، ترایاک، ترانزیستور و دیود راه‌انداز استفاده کرد. این دانش به شما در تعمیر برد ماشین لباسشویی کمک می‌کند تا سریع‌تر مشکل را پیدا کنید و آن را برطرف نمایید.
اگر به یادگیری بیشتر در مورد تعمیر بردهای ماشین لباسشویی علاقه دارید، آموزش‌های کامل‌تر را در سایت پرچم دنبال کنید!
جلسه دهم: بررسی عملکرد و عیب‌یابی پمپ تخلیه در برد ماشین لباسشویی
پمپ تخلیه و ایرادهایی که در بردهای ماشین لباسشویی – چه در مدل‌های اینورتر و چه در مدل‌های معمولی – رخ میده صحبت کنم. هدف ما از این آموزش، درک دقیق مدار مربوط به پمپ تخلیه و شناسایی قطعات مهم مانند بلوک تقویت (درایور)، رله یا ترایاک راه‌انداز است. در ادامه به بررسی تخصصی این موضوع می‌پردازیم.
۱. بررسی مدار کنترل پمپ تخلیه
در برد ماشین لباسشویی، عملکرد پمپ تخلیه معمولاً توسط یک بلوک تقویت کننده یا درایور کنترل می‌شود. در این مدار:
سیگنال خروجی از سی‌پی‌یو (میکروکنترلر)
- سیگنالی منطقی (۰ یا ۱) با ولتاژ ۵ ولت صادر می‌شود؛ ۱ به معنای ۵ ولت و ۰ هم معادل زمین است.
بلوک تقویت کننده/درایور
- سیگنال ۵ ولتی از میکرو به ورودی تقویت‌کننده می‌رود.
- این تقویت‌کننده می‌تواند به صورت کی‌آی‌دی، دارلینگتون یا ترانزیستوری عمل کند.
- ورودی این بلوک معمولاً در حدود ۳ تا ۵ ولت است و خروجی آن به ۱۲ ولت تقویت می‌شود تا فرمان لازم برای راه‌اندازی پمپ تخلیه فراهم شود.
بخش راه‌انداز (راه‌انداز رله/ترایاک)
- خروجی تقویت‌کننده به ورودی رله یا ترایاک متصل می‌شود.
- در مدل‌های رله‌ای، بوبین رله (که شامل ورودی، خروجی و زمین مشترک است) فرمان را از طریق اتصال فاز و نول به پمپ انتقال می‌دهد.
- در مدل‌های ترایاکی، سیگنال به گیت ترایاک داده شده و ترایاک پس از فعال شدن، با اتصال آنود و کاتود (یا ترمینال ۱ و ۲) به پمپ متصل می‌شود.
- یک مقاومت راه‌انداز نیز در قسمت گیت (برای ترایاک) وجود دارد که در صورت خرابی آن، عملکرد بخش راه‌انداز مختل می‌شود.
۲. تشخیص و عیب‌یابی پمپ تخلیه
وقتی که پمپ تخلیه کار نمیکند، برد ماشین لباسشویی ممکن است به دو صورت مشکل داشته باشد:
خرابی بخش راه‌انداز (بلوک رله یا ترایاک)
- ممکن است رله مربوط به پمپ تخلیه خراب شده باشد یا قسمت راه‌انداز (که شامل ترایاک و مقاومت راه‌انداز است) دچار اشکال شده باشد.
- در برخی موارد، حتی اگر بلوک تقویت کننده (درایور) به درستی عمل کند، خرابی در بخش راه‌انداز باعث می‌شود که فرمانی از میکرو صادر شود اما شیر برقی پمپ تخلیه عمل نکند.
خرابی در مسیر سیم‌کشی و سوکت‌ها
- در حین باز کردن لاک برد، احتمال خراش یا قطع شدن سیم‌های نازک وجود دارد.
- ممکن است مسیر ولتاژ از ورودی تقویت کننده تا پمپ، به دلیل مشکلات اتصال یا قطع شدن سیم‌ها، دچار مشکل شود.
- همچنین ممکن است اپتوکوپلر مربوط به کنترل پمپ تخلیه به دلیل آسیب‌دیدگی، سیگنال فرمان را به درستی انتقال ندهد.
۳. نحوه عیب‌یابی تخصصی
برای تشخیص دقیق مشکل پمپ تخلیه، مراحل زیر را دنبال کنید:
بررسی بلوک تقویت کننده (درایور):
- ولتاژ ورودی (حدود ۳ تا ۵ ولت) و خروجی (تقویت شده به ۱۲ ولت) را با مولتی‌متر اندازه‌گیری کنید.
- اطمینان حاصل کنید که سیگنال ۵ ولتی از میکرو به درستی به بلوک تقویت منتقل می‌شود.
تست بخش راه‌انداز (رله یا ترایاک):
- در مدل‌های رله‌ای، بررسی کنید که بوبین رله به درستی فعال شده و سیم‌های فاز و نول به پمپ تخلیه متصل شده باشند.
- در مدل‌های ترایاکی، گیت ترایاک را تست کنید و مقاومت راه‌انداز را بررسی کنید؛ در صورت خرابی مقاومت، سیگنال به درستی تقویت نخواهد شد.
بررسی مسیرهای سیم‌کشی:
- نقاطی که در حین باز کردن برد ممکن است خراشیده یا قطع شده باشند، با دقت بررسی و در صورت لزوم با سمباده یا لحیم کاری مجدد اتصال را برقرار کنید.
- اپتوکوپلر مربوط به پمپ تخلیه را نیز مورد تست قرار دهید تا از انتقال صحیح سیگنال اطمینان حاصل شود.
۴. نکات تخصصی و تجربیات کاربردی
توجه به استانداردهای لحیم‌کاری:
- هنگام تعمیر برد، رعایت دقت در لحیم‌کاری قطعات بسیار حیاتی است؛ زیرا قطعی‌های ریز سیم‌ها می‌تواند باعث بروز مشکلات بعدی شود.
تست‌های منظم:
- تست عملکرد بلوک تقویت و بخش راه‌انداز پس از هر تعمیر، از اهمیت ویژه‌ای برخوردار است تا از عدم بروز خطاهای احتمالی مطمئن شوید.
هماهنگی قطعات:
- توجه داشته باشید که در بردهای مختلف، اگرچه ساختار کلی تقویت کننده مشترک است، اما بخش‌های راه‌انداز (رله یا ترایاک) ممکن است از هم تفاوت داشته باشند. شناسایی صحیح این تفاوت‌ها به شما کمک می‌کند تا مشکل پمپ تخلیه را به سرعت تشخیص دهید.
جلسه یازدهم: روش‌های ساده برداشتن پوشش پلاستیکی برد ماشین لباسشویی
یکی از مشکلات رایجی که برای بسیاری از تعمیرکاران برد ماشین لباسشویی اتفاق می‌افته رو با دو روش ساده به شما آموزش بدم تا بتونید این مشکل رو حل کنید. خیلی از اوقات تعمیرکارها هنگام برداشتن پوشش پلاستیکی و عایق روی برد ماشین لباسشویی با سختی مواجه می‌شوند. امروز می‌خواهم دو روش راحت رو بهتون معرفی کنم که با استفاده از اون‌ها بتونید این کار رو به راحتی انجام بدید.
روش اول: استفاده از سنگ فرز انگشتی
در این روش شما می‌توانید از فرز انگشتی با سری‌های مختلف استفاده کنید. من برای این کار، کوچک‌ترین سری فرز رو انتخاب کردم. ابتدا بخشی از بردی که می‌خواهید پوشش پلاستیکی اون رو بردارید با یک ماژیک علامت‌گذاری کنید. سپس با فرز، خیلی ساده میتونید بخش پلاستیکی رو برش بزنید. نکته مهم اینه که حتماً در زمان کار با فرز، از دستکش‌های ایمنی و عینک ایمنی استفاده کنید تا از آسیب به دست و چشم جلوگیری بشه. بعد از برش، میتونید پوشش پلاستیکی رو بردارید و به راحتی به بخش‌های مختلف برد دسترسی پیدا کنید.
روش دوم: استفاده از هیتر یا فندک اتمی
روش دوم برای برداشتن پوشش پلاستیکی استفاده از حرارت است. در این روش، از هیتر یا فندک‌های اتمی یا حتی دستگاه‌هایی که در صنایع دندانپزشکی و طلاسازی استفاده می‌شود، می‌توانید استفاده کنید. ابتدا منطقه‌ای که می‌خواهید پلاستیک رو برش بزنید رو علامت‌گذاری کنید. سپس با استفاده از حرارت، پلاستیک رو گرم کنید تا به نرمی تبدیل بشه. بعد از گرم شدن، میتونید با یک کاتر به راحتی پوشش پلاستیکی رو برش بزنید و از بردتون استفاده کنید بدون اینکه به برد آسیب برسونه.
با استفاده از این دو روش ساده، میتونید به راحتی پوشش پلاستیکی و عایق روی برد ماشین لباسشویی رو بردارید و به برد دسترسی داشته باشید. امیدوارم این آموزش براتون مفید بوده باشه. اگر سوالی داشتید، حتماً در کامنت‌ها بپرسید. همچنین اگر به دنبال تعمیر برد ماشین لباسشویی و آموزش‌های تخصصی در این زمینه هستید، می‌توانید به سایت پرچم مراجعه کنید و دوره‌های آموزشی تخصصی رو مشاهده کنید.
با آرزوی موفقیت و بهترین‌ها برای شما عزیزان. فراموش نکنید که با لایک و کامنت‌های خودتون از ما حمایت کنید تا این آموزش‌ها رو بیشتر ادامه بدیم. امیدوارم همیشه و همیشه پرچمتون بالا باشه! موفق و پیروز باشید.
راز موفقیت را کشف کنید! همین حالا ثبت‌نام کنید و تعمیر برد ماشین لباسشویی را یاد بگیرید!
جلسه دوازدهم: آموزش تست تاکومتر و اندازه‌گیری سرعت موتور ماشین لباسشویی
جلسه دوازدهم از آموزش‌های تعمیر برد ماشین لباسشویی رایگان . در این جلسه به یکی از مهم‌ترین قسمت‌های ماشین لباسشویی یعنی تست تاکومتر و اندازه‌گیری سرعت موتور می‌پردازیم. اگر تاکومتر یا سنسور سرعت موتور خراب شود، ممکن است عملکرد دستگاه دچار مشکل شود. در این آموزش به شما دو روش صحیح برای تست این قطعه خواهیم آموخت.
آموزش تست تاکومتر در تعمیر برد ماشین لباسشویی
در صورت خرابی تاکومتر یا سرعت‌سنج، بسیاری از فرآیندهای ماشین لباسشویی به درستی کار نخواهند کرد. برای تعمیر برد ماشین لباسشویی و تست صحیح تاکومتر، دو روش کاربردی وجود دارد که در ادامه آنها را توضیح می‌دهیم:
- تست ولتاژ:
یکی از روش‌های مرسوم برای تست تاکومتر، اندازه‌گیری ولتاژ است. با استفاده از این روش، تغییرات ولتاژ در دستگاه را می‌توان اندازه‌گیری کرده و از صحت عملکرد تاکومتر مطمئن شد. برای انجام این تست، کافی است دستگاه را به پایه‌های مناسب وصل کنید و ولتاژ را اندازه‌گیری کنید. با تغییر سرعت موتور، ولتاژ تغییر می‌کند و می‌توان از درست کار کردن تاکومتر اطمینان حاصل کرد.
- تست فرکانس:
روش دیگر برای تست تاکومتر، اندازه‌گیری فرکانس است. اگر دستگاه شما دارای قابلیت اندازه‌گیری فرکانس است، می‌توانید با تغییر سرعت موتور، فرکانس را مشاهده کنید. این تغییرات معمولاً تا ۳ کیلوهرتز یا حتی ۵ کیلوهرتز تغییر می‌کند. اگر فرکانس تغییر کند، یعنی تاکومتر به درستی کار می‌کند.
چرا این دو روش باید استفاده شوند؟
در بسیاری از مواقع، تعمیرکاران از روش‌های غیر اصولی برای تست تاکومتر استفاده می‌کنند که ممکن است خطا ایجاد کنند. بنابراین، تنها باید به این دو روش ساده و کارآمد اعتماد کرد تا از صحت عملکرد تاکومتر مطمئن شوید و در نتیجه، تعمیر برد ماشین لباسشویی به درستی انجام شود.
در این جلسه، با دو روش ساده برای تست تاکومتر آشنا شدید. با استفاده از این دو روش، می‌توانید به راحتی و با دقت بالا، تست تاکومتر را انجام دهید و از عملکرد صحیح موتور ماشین لباسشویی اطمینان حاصل کنید.
این آموزش‌ها بخشی از دوره‌های تخصصی تعمیر برد ماشین لباسشویی در سایت پرچم هستند
جلسه سیزدهم: آموزش تست تاکومتر و تعمیر برد ماشین لباسشویی
در این جلسه، به بررسی یکی از مشکلات رایج در ماشین لباسشویی آبسال می‌پردازیم. مشکل این است که موتور دستگاه کار نمیکند و باید علت آن را پیدا کنیم. در این فرآیند، با تست تاکومتر، شناسایی سوکت‌ها و روش تعمیر برد ماشین لباسشویی آشنا خواهیم شد.
شناسایی سوکت‌های برد ماشین لباسشویی
برای بررسی و تست برد، ابتدا باید سوکت‌های مختلف آن را شناسایی کنیم:
- سوکت دما: محل اتصال سنسور دما
- سوکت‌های شیر برقی: این برد دارای سه عدد شیر برقی است
- سوکت نارنجی‌رنگ: مربوط به پمپ تخلیه
- سوکت میکروسوئیچ درب: برای بررسی باز یا بسته بودن درب دستگاه
- سوکت موتور: شامل چهار پایه اصلی موتور
- سوکت‌های قرمز رنگ: مربوط به تاکومتر
بعد از شناسایی این سوکت‌ها، می‌توان برد را برای تست آماده کرد.
شبیه‌سازی قطعات برای تست برد ماشین لباسشویی
در بسیاری از موارد، تعمیرکاران فقط برد را برای تعمیر ارسال می‌کنند و سایر قطعات مانند موتور، سیم‌کشی و هیدروستات را در اختیار ندارند. برای حل این مشکل، می‌توان با روش‌های زیر برد را شبیه‌سازی کرد:
- جایگزینی سنسور دما: به جای سنسور دمای اصلی، یک مقاومت ۱۰ کیلو اهم متصل می‌شود.
- شبیه‌سازی پمپ تخلیه: به جای پمپ، از یک لامپ رشته‌ای استفاده می‌شود تا عملکرد صحیح برد بررسی شود.
- اتصال میکروسوئیچ درب: باید بسته شود تا برد تشخیص دهد که درب ماشین لباسشویی بسته است.
با این روش، می‌توان عملکرد برد را بررسی کرد و مشکلات احتمالی آن را پیدا کرد.
تحلیل مشکل: چرا موتور کار نمیکند؟
پس از اجرای شبیه‌سازی، متوجه شدیم که برد تلاش می‌کند موتور را روشن کند اما بلافاصله متوقف می‌شود. این نشانه‌ای از مشکل در کنترل دور موتور است.
بردهای ماشین لباسشویی معمولاً از ترایاک برای کنترل ولتاژ موتور استفاده می‌کنند. در این مورد، احتمالاً ترایاک خراب شده است و باید تعویض شود.
تعویض ترایاک برای تعمیر برد ماشین لباسشویی
برای رفع این مشکل، مراحل زیر را دنبال میکنیم:
- برد را از دستگاه جدا کنید و ترایاک معیوب را شناسایی کنید. در این برد، ترایاک BT16 استفاده شده است.
- ترایاک را با نمونه سالم جایگزین کنید. در بسته قطعات پرکاربرد سایت پرچم، این ترایاک موجود است.
- پس از تعویض، برد را دوباره تست کنید. در صورتی که برد عملکرد درستی داشته باشد، موتور باید به‌صورت پایدار روشن شود.
چگونه تعمیر برد ماشین لباسشویی را سریع‌تر انجام دهیم؟
با استفاده از ابزار همیار تعمیرات برد، می‌توان بدون نیاز به موتور و سایر قطعات، برد ماشین لباسشویی را تست کرد. این ابزار تمام قطعات را شبیه‌سازی کرده و تست برد را ساده‌تر می‌کند.
اگر به تعمیر برد ماشین لباسشویی علاقه‌مند هستید، می‌توانید از آموزش‌های تخصصی سایت پرچم استفاده کنید. همچنین، بسته قطعات پرکاربرد شامل انواع دیود، خازن، ترایاک، آی‌سی سوئیچینگ و اپتوکوپلر را از سایت پرچم تهیه کنید تا تعمیرات شما سریع‌تر و حرفه‌ای‌تر انجام شود.
همیار دیجیتال پرچم، راهکار سریع و حرفه‌ای برای تعمیرکاران برد ماشین لباسشویی!
جلسه چهاردهم: مشکل آبگیری، تخلیه و شستشو در ماشین لباسشویی آبسال
در این جلسه، به بررسی یک مشکل رایج در ماشین لباسشویی آبسال می‌پردازیم. برخی کاربران گزارش می‌دهند که دستگاه آبگیری نمیکند، تخلیه انجام نمی‌شود و فرآیند شستشو نیز متوقف شده است. در این مقاله، علت این مشکل را بررسی کرده و روش تعمیر برد را آموزش خواهیم داد.
شناسایی مشکل در ماشین لباسشویی آبسال
اگر ماشین لباسشویی شما نه آبگیری می‌کند، نه تخلیه و نه وارد مرحله شستشو می‌شود، اولین قطعه‌ای که باید بررسی کنید هیدروستات است. این قطعه وظیفه کنترل سطح آب داخل مخزن را بر عهده دارد و اگر دچار خرابی شود، ممکن است دستگاه در هیچ‌یک از این مراحل عمل نکند.
برای بررسی وضعیت هیدروستات مراحل زیر را دنبال کنید:
- پوشش پشت ماشین لباسشویی را باز کنید. در پشت دستگاه، یک قطعه کوچک به نام هیدروستات قرار دارد.
- شلنگ متصل به هیدروستات را چک کنید. اگر شلنگ آن پاره شده یا مسدود باشد، عملکرد دستگاه مختل خواهد شد.
- اتصالات الکتریکی هیدروستات را بررسی کنید. احتمال دارد سوکت‌ها شل شده باشند یا دچار زنگ‌زدگی شده باشند.
اگر پس از این بررسی‌ها، مشکل همچنان پابرجا بود، باید برد الکترونیکی را بررسی کنیم.
بررسی برد الکترونیکی ماشین لباسشویی آبسال
بسیاری از بردهایی که برای تعمیر ارسال شده‌اند، هیدروستات سالمی داشته‌اند اما مشکل از خود برد بوده است. در اکثر این موارد، آی‌سی 4069 خراب شده که وظیفه پردازش سیگنال‌های مرتبط با هیدروستات را بر عهده دارد.
روش تست و تعویض آی‌سی 4069 در برد ماشین لباسشویی آبسال
- برد ماشین لباسشویی را از دستگاه خارج کنید.
- با استفاده از مولتی‌متر، ولتاژ آی‌سی 4069 را اندازه‌گیری کنید. اگر ولتاژ خروجی غیرعادی باشد یا آی‌سی داغ شده باشد، به احتمال زیاد خراب است.
- آی‌سی را با استفاده از هیتر یا هویه خارج کنید و یک آی‌سی جدید جایگزین کنید.
- برد را مجدداً در ماشین لباسشویی نصب کرده و عملکرد دستگاه را بررسی کنید.
جمع‌بندی و توصیه نهایی
اگر ماشین لباسشویی شما آبگیری نمیکند، تخلیه انجام نمی‌دهد و وارد مرحله شستشو نمی‌شود، ابتدا هیدروستات را بررسی کنید. در صورت سالم بودن هیدروستات، مشکل ممکن است از آی‌سی 4069 روی برد باشد که در این صورت باید آن را تست و در صورت نیاز تعویض کنید.
اگر در زمینه تعمیر برد ماشین لباسشویی به آموزش‌های بیشتر نیاز دارید، در سایت پرچم مقالات آموزشی و دوره‌های تخصصی برای تعمیر بردهای مختلف از جمله برد ماشین لباسشویی، پکیج و کولرگازی ارائه شده است. برای اطلاعات بیشتر، می‌توانید از سایت پرچم بازدید کنید.
تعمیر برد کولرگازی: با پرچم
همراه شوید و بدون هزینه، حرفه‌ای شوید!
جلسه پانزدهم: نشانه‌های سوختن میکروکنترلر در برد ماشین لباسشویی + روش تست
در این جلسه، به یک مشکل رایج در برد ماشین لباسشویی‌های مشابه آبسال و شارپ می‌پردازیم. این مدل‌ها در صورت بروز مشکل در بخش تغذیه یا ولتاژهای نامناسب، میکروکنترلرشان خیلی زود دچار آسیب می‌شود. در این مقاله، نشانه‌های سوختن میکروکنترلر را بررسی میکنیم و روش تست آن را آموزش می‌دهیم.
نشانه‌های سوختن میکروکنترلر در برد ماشین لباسشویی
یکی از واضح‌ترین نشانه‌های سوختن میکروکنترلر در این بردها، آسیب دیدن LEDهای SMD زیر دکمه‌های پنل است. اگر دقت کنید، بعضی از این LEDها در مرکزشان یک خال سیاه دارند، که معمولاً نشان‌دهنده سوختن میکروکنترلر است.
چگونه LEDهای SMD را تست کنیم؟
برای بررسی وضعیت این LEDها، می‌توانید از مولتی‌متر در حالت تست دیود استفاده کنید.
مراحل تست LEDهای SMD روی برد لباسشویی:
- مولتی‌متر را روی حالت تست دیود تنظیم کنید.
- پروب‌های مولتی‌متر را به دو سر LED متصل کنید.
- نتیجه تست را بررسی کنید:
- اگر LED روشن شد: یعنی سالم است.
- اگر LED روشن نشد: احتمال دارد که میکروکنترلر برد سوخته باشد.
نکته: دقت کنید که بعضی LEDها ممکن است به دلیل خرابی مدار روشن نشوند. برای اطمینان، چند LED مختلف را تست کنید و نشانه‌های دیگر برد را نیز بررسی کنید.
چگونه از سوختن میکروکنترلر جلوگیری کنیم؟
بررسی بخش تغذیه برد: نوسانات برق یکی از اصلی‌ترین دلایل آسیب دیدن میکروکنترلرها است. همیشه مدار تغذیه برد را چک کنید و در صورت خرابی قطعاتی مثل رگولاتور ولتاژ و خازن‌ها را تعویض کنید.
استفاده از استابلایزر: اگر ماشین لباسشویی شما در محلی با نوسانات برق قرار دارد، استفاده از یک محافظ برق یا استابلایزر می‌تواند از آسیب‌های احتمالی جلوگیری کند.
جمع‌بندی و نتیجه‌گیری
در ماشین لباسشویی‌های مشابه آبسال و شارپ، میکروکنترلر برد ممکن است خیلی زود بسوزد. یکی از نشانه‌های این مشکل، ایجاد خال سیاه روی LEDهای SMD زیر دکمه‌های پنل است. برای تست آن، کافی است از مولتی‌متر در حالت تست دیود استفاده کنید. اگر LED روشن نشد، احتمال خرابی میکروکنترلر بسیار بالاست.
جلسه شانزدهم: مشکل گیر کردن ماشین لباسشویی در مرحله خشک‌کن و نقش ترایاک
اگر ماشین لباسشویی شما در مرحله خشک‌کن متوقف می‌شود و ادامه کار نمی‌دهد، یکی از دلایل اصلی آن می‌تواند خرابی ترایاک باشد. در این جلسه، به بررسی این مشکل و نحوه تست و تعویض این قطعه می‌پردازیم.
نشانه‌های خرابی ترایاک در ماشین لباسشویی
گیر کردن در مرحله خشک‌کن: اگر دستگاه بعد از شستشو و آبکشی، در بخش خشک‌کن متوقف می‌شود و دیگر ادامه نمی‌دهد، احتمال خرابی ترایاک بالاست.
عدم کنترل سرعت موتور: اگر سرعت چرخش دیگ در مرحله خشک‌کن کم یا ناپایدار باشد، ترایاک ممکن است دچار نقص شده باشد.
عدم عملکرد صحیح موتور: در برخی موارد، موتور ماشین لباسشویی ممکن است ناگهانی متوقف شود یا به درستی کار نکند.
پس اگر ماشین لباسشویی شما در یک مرحله خاص (مثل خشک‌کن) گیر می‌کند، تعویض ترایاک می‌تواند مشکل را برطرف کند.
روش تست ترایاک با مولتی‌متر
برای تست سلامت ترایاک، از مولتی‌متر در حالت تست دیود یا بوق استفاده کنید.
مراحل تست:
- مولتی‌متر را روی حالت تست دیود قرار دهید.
- پروب‌های مولتی‌متر را به پایه‌های ترایاک متصل کنید.
- نتایج تست:
- اگر هیچ دو پایه‌ای اتصال کوتاه نداشته باشند، ترایاک سالم است.
- اگر بین دو پایه صدای بوق شنیده شود، ترایاک خراب شده و باید تعویض شود.
نکته: برای اطمینان بیشتر، می‌توانید یک نمونه سالم از ترایاک را نیز تست کنید و نتایج را مقایسه کنید.
تعویض ترایاک خراب
اگر بعد از تست مشخص شد که ترایاک خراب است، باید آن را با یک مدل مشابه و باکیفیت تعویض کنید.
توصیه می‌شود که از قطعات اورجینال و مطمئن استفاده کنید تا از خرابی‌های مکرر جلوگیری شود.
اگر از یادگیری در دوره ما با تدریس مهندس مهدی صفر بیرانوند لذت بردید، چرا از فرصت‌های بیشتر بهره‌مند نشوید
با دوره‌های تخصصی پرچم، مهارت‌های خود را به سطح جدیدی برسانید و به یک تعمیرکار حرفه‌ای تبدیل شوید! آینده شغلی‌تان را امروز بسازید و در دنیای تعمیرات بدرخشید!
جلسه هفدهم: ترایاک و نقش آن در تنظیم دور موتور ماشین لباسشویی و جاروبرقی
در این جلسه درباره ترایاک (Triac) صحبت میکنیم که یکی از قطعات مهم در کنترل دور موتور ماشین لباسشویی و جاروبرقی است. این قطعه ممکن است به دلیل استفاده طولانی‌مدت یا نوسانات برق دچار خرابی شود. در ادامه، نحوه تست و تعویض این قطعه را بررسی میکنیم.
ترایاک چیست و چه کاری انجام می‌دهد؟
ترایاک یک قطعه نیمه‌هادی است که برای کنترل ولتاژ و تنظیم دور موتور در وسایلی مانند ماشین لباسشویی و جاروبرقی استفاده می‌شود.
این قطعه به برد فرمان متصل است و ولتاژ مناسب را برای موتور تأمین می‌کند تا سرعت چرخش تنظیم شود.
در صورت خرابی ترایاک، موتور ممکن است با سرعت نامناسب کار کند، کلاً متوقف شود یا حتی عملکرد غیرعادی داشته باشد.
نشانه‌های خرابی ترایاک
علائمی که نشان می‌دهد ترایاک خراب شده و باید تست شود:
- ماشین لباسشویی یا جاروبرقی روشن نمی‌شود یا موتور آن حرکت نمیکند.
- دور موتور تغییر نمیکند و همیشه در یک سرعت مشخص کار می‌کند.
- موتور بیش از حد داغ می‌شود و ممکن است بسوزد.
- دستگاه در لحظات خاصی متوقف شده یا ریست شود.
روش تست ترایاک با مولتی‌متر
برای تست سلامت ترایاک، می‌توان از مولتی‌متر در حالت تست دیود یا بوق (اتصال کوتاه) استفاده کرد.
مراحل تست:
- مولتی‌متر را روی حالت تست دیود قرار دهید.
- پروب‌های مولتی‌متر را به پایه‌های ترایاک متصل کنید.
- نتایج تست:
- اگر هیچ دو پایه‌ای به هم اتصال کوتاه نداشته باشند (صدای بوق ندهد)، ترایاک سالم است.
- اگر بین دو پایه صدای بوق شنیده شود، ترایاک خراب شده و باید تعویض شود.
نکته: بهتر است تست را با یک ترایاک سالم مقایسه کنید تا از درستی نتیجه مطمئن شوید.
تعویض ترایاک خراب
اگر بعد از تست مشخص شد که ترایاک خراب است، باید آن را با یک نمونه مشابه و باکیفیت تعویض کنید.
هنگام تعویض، از هویه و لحیم‌کاری دقیق استفاده کنید تا به قطعات اطراف آسیب نرسد.
در صورت عدم تجربه کافی، بهتر است از یک تعمیرکار حرفه‌ای کمک بگیرید.
جلسه هجدهم: تعمیر برد ماشین لباسشویی – مشکل سوختن مداوم ترایاک
در این جلسه به بررسی یک مشکل رایج در برد ماشین لباسشویی می‌پردازیم که باعث از کار افتادن موتور و سوختن مداوم ترایاک می‌شد. در ادامه، علت این مشکل و نحوه حل آن را توضیح می‌دهیم.
شرح مشکل
برد ماشین لباسشویی تعمیر شده، ایرادی داشت که باعث از کار افتادن موتور می‌شد.
بررسی اولیه نشان داد که ترایاک این برد دائماً می‌سوخت و موتور روشن نمی‌شد.
پس از دو بار تعویض ترایاک و مجدداً خراب شدن آن، مشخص شد که ترایاک‌های استفاده شده تقلبی بودند.
چرا ترایاک تقلبی باعث مشکل می‌شود؟
در قطعات الکترونیکی، استفاده از قطعات تقلبی و بی‌کیفیت یکی از دلایل اصلی خرابی‌های مکرر است.
ترایاک تقلبی نمی‌تواند جریان را به درستی کنترل کند و در نتیجه، به سرعت می‌سوزد.
گاهی اوقات، قطعات تقلبی از نظر ظاهری شبیه به نمونه اصلی هستند، اما مشخصات فنی مناسبی ندارند.
راه‌حل: تعویض ترایاک با نمونه اورجینال
پس از بررسی دقیق، یک ترایاک اورجینال و باکیفیت جایگزین شد.
پس از نصب قطعه اصلی، برد بدون مشکل کار کرد و موتور به درستی روشن شد.
برای جلوگیری از جابجایی قطعات و آسیب‌های احتمالی، پس از تعمیر، رزین برداشته‌شده را با چسب حرارتی تثبیت کردیم.
جلسه نوزدهم: خرابی رایج ترایاک در برد ماشین لباسشویی
در این جلسه به یکی از مشکلات رایج در برد ماشین لباسشویی می‌پردازیم که مربوط به خرابی ترایاک است. همچنین یک نکته مهم درباره تعویض همزمان یک مقاومت خاص همراه با ترایاک را توضیح می‌دهیم.
ترایاک چیست و چرا خراب می‌شود؟
ترایاک یکی از قطعات کلیدی در برد ماشین لباسشویی است که وظیفه کنترل جریان برق موتور و سایر بخش‌های الکترونیکی دستگاه را بر عهده دارد.
این قطعه به دلایل مختلفی مانند نوسانات برق، استفاده از قطعات بی‌کیفیت یا افزایش جریان ناگهانی ممکن است بسوزد.
خرابی ترایاک یکی از مشکلات رایج در تعمیر برد ماشین لباسشویی است.
نکته مهم هنگام تعویض ترایاک
اگر ترایاک سوخته باشد، حتماً این مقاومت مرتبط را هم تعویض کنید.
در بسیاری از موارد، خرابی این مقاومت باعث می‌شود که ترایاک جدید هم بعد از مدتی بسوزد.
این مقاومت معمولاً در مسیر کنترل ترایاک قرار دارد و تغییر مقدار آن باعث اختلال در عملکرد مدار می‌شود.
چرا باید مقاومت را هم تعویض کنیم؟
اگر فقط ترایاک را تعویض کنید، احتمال دارد که برد پس از مدت کوتاهی مجدداً خراب شود.
تعویض مقاومت مرتبط، باعث پایداری بیشتر مدار و افزایش عمر قطعات می‌شود.
این کار هزینه تعمیرات را کاهش می‌دهد و از خرابی‌های مجدد جلوگیری می‌کند.
جلسه بیستم: تشخیص اصل بودن موتور دایرکت درایو در ماشین لباسشویی
در این جلسه به بررسی موتورهای دایرکت درایو (Direct Drive) در ماشین‌های لباسشویی می‌پردازیم و یاد می‌گیریم چطور اصل بودن آن را تشخیص دهیم.
دایرکت درایو چیست؟
در ماشین لباسشویی‌های دایرکت درایو، موتور مستقیماً به دیگ متصل است و از تسمه و پولی خبری نیست.
این فناوری باعث کاهش لرزش، افزایش راندمان و طول عمر بیشتر دستگاه می‌شود.
برخی فروشندگان به اشتباه یا برای فروش بهتر، ماشین‌های تسمه‌ای را به عنوان دایرکت درایو معرفی می‌کنند.
چگونه بفهمیم ماشین لباسشویی دایرکت درایو است؟
مرحله اول: به برچسب مشخصات دستگاه نگاه کنید. معمولاً روی بدنه یا دفترچه راهنما عبارت Direct Drive نوشته شده است.
مرحله دوم: برای اطمینان بیشتر، درِ پشت ماشین لباسشویی را باز کنید.
مرحله سوم: موتور را بررسی کنید:
- اگر موتور مستقیماً به دیگ متصل باشد، ماشین لباسشویی شما دایرکت درایو است.
- اگر در پشت موتور تسمه و پولی وجود داشته باشد، این دستگاه یونیورسال است و به اشتباه به عنوان دایرکت درایو فروخته شده است.
چگونه بفهمیم ماشین لباسشویی دایرکت درایو است؟
مرحله اول: به برچسب مشخصات دستگاه نگاه کنید. معمولاً روی بدنه یا دفترچه راهنما عبارت Direct Drive نوشته شده است.
مرحله دوم: برای اطمینان بیشتر، درِ پشت ماشین لباسشویی را باز کنید.
مرحله سوم: موتور را بررسی کنید:
- اگر موتور مستقیماً به دیگ متصل باشد، ماشین لباسشویی شما دایرکت درایو است.
برد الکترونیکی: قلب دستگاه‌های دیجیتال
برد الکترونیکی یکی از اساسی‌ترین و مهم‌ترین اجزای تمامی دستگاه‌های الکترونیکی مدرن است. این برد، مجموعه‌ای از قطعات الکترونیکی مانند مقاومت‌ها، خازن‌ها، ترانزیستورها، دیودها، و آی‌سی‌ها را در خود جای داده و تمامی این قطعات از طریق مدارهای پیچیده‌ای به یکدیگر متصل شده‌اند. بردهای الکترونیکی در تمامی وسایل الکترونیکی که در زندگی روزمره از آنها استفاده میکنیم، مانند تلفن‌های همراه، کامپیوترها، تلویزیون‌ها و ماشین‌های لباسشویی، وجود دارند.
ساختار و عملکرد برد الکترونیکی
بردهای الکترونیکی معمولاً از لایه‌های نازکی از مس تشکیل شده‌اند که به عنوان رسانا عمل می‌کنند و سیگنال‌های الکتریکی را بین قطعات مختلف منتقل می‌کنند. این لایه‌ها بر روی یک سطح عایق، که معمولاً از موادی مانند فایبرگلاس ساخته است، قرار گرفته‌اند. هر برد الکترونیکی دارای یک مدار چاپی (PCB) است که نقش هدایت جریان الکتریکی و انتقال داده‌ها را بر عهده دارد.
عملکرد برد الکترونیکی به این صورت است که سیگنال‌های الکتریکی از طریق مدارها بین قطعات مختلف حرکت می‌کنند و این قطعات با هم همکاری می‌کنند. تا عملکرد نهایی دستگاه را فراهم کنند. برای مثال، در یک برد مادربورد کامپیوتر، تمامی قطعات از جمله پردازنده، حافظه و واحد گرافیکی از طریق این مدارها با یکدیگر ارتباط برقرار می‌کنند.
انواع بردهای الکترونیکی
بردهای الکترونیکی بسته به کاربردشان به چند دسته تقسیم می‌شوند:
- بردهای تک لایه: این نوع بردها تنها یک لایه از مدارهای چاپی دارند و بیشتر در وسایل ساده‌تر به کار می‌روند.
- بردهای چند لایه: این بردها دارای چندین لایه مدار چاپی هستند و معمولاً در وسایل پیچیده‌تری مانند کامپیوترها و دستگاه‌های صنعتی استفاده گردد.
- بردهای SMD: این بردها از قطعات سطح‌نصب (Surface Mount Devices) استفاده می‌کنند که در دستگاه‌های پیشرفته و کوچک‌تر مانند تلفن‌های همراه کاربرد دارند.
برسی کامل انواع برد الکترونیکی
اهمیت برد الکترونیکی
برد الکترونیکی به دلیل نقش کلیدی که در عملکرد دستگاه‌ها دارند، به عنوان قلب دستگاه‌های دیجیتال شناخته می‌شوند. بدون این بردها، هیچ وسیله‌ای قادر به عملکرد درست نخواهد بود. از طرفی، بردهای الکترونیکی به دلیل پیچیدگی و ظرافت طراحی‌شان، نیازمند تعمیرات و نگهداری تخصصی هستند. هر گونه خرابی یا مشکل در یکی از قطعات برد می‌تواند کل سیستم را تحت تاثیر قرار دهد و نیاز به عیب‌یابی دقیق و تعویض قطعات خراب دارد.
برسی کامل و دقیق اهمیت تعمیر برد الکترونیکی
کاربردهای برد الکترونیکی
برد الکترونیکی در گستره وسیعی از دستگاه‌ها و صنایع به کار می‌روند، از جمله:
- لوازم خانگی مانند یخچال، ماشین لباسشویی، و پکیج. آموزش تمام این دوره هارو میتونید در پرچم مشاهده بکنید
- دستگاه‌های پزشکی که در تجهیزات حساس پزشکی استفاده می‌شوند.
- سیستم‌های صنعتی که در فرآیندهای تولید و کنترل اتوماتیک نقش دارند.
- دستگاه‌های ارتباطی مانند تلفن‌های همراه و تجهیزات مخابراتی.
آموزش تعمیر برد ماشین لباسشویی: شروع حرفه‌ای در دنیای تکنولوژی
تعمیر برد ماشین لباسشویی یکی از مهارت‌های ضروری در دنیای امروزی است. با افزایش استفاده از ماشین‌های لباسشویی، نیاز به تکنسین‌های حرفه‌ای برای تعمیر بردهای آنها بیشتر از قبل احساس می‌شود. اگر بتوانید این مهارت را به‌درستی یاد بگیرید، نه‌تنها می‌توانید مشکلات دستگاه خود را برطرف کنید، بلکه فرصتی عالی برای ورود به بازار کار و کسب درآمد خواهید داشت. در این مقاله، روش‌های موثر یادگیری تعمیر برد ماشین لباسشویی را بررسی میکنیم.
چرا آموزش تعمیر برد ماشین لباسشویی مهم است؟
برد ماشین لباسشویی، بخش اصلی کنترل عملکرد دستگاه است. این برد وظیفه دارد دستورات لازم برای چرخش موتور، گرم کردن آب، تخلیه و سایر عملکردهای دستگاه را صادر کند. خرابی این بخش می‌تواند باعث مشکلات مختلفی در عملکرد ماشین لباسشویی شود. یادگیری تعمیر برد به شما کمک می‌کند تا:
مشکلات برد را شناسایی و برطرف کنید.
با قطعات مختلف برد و نحوه عملکرد آنها آشنا شوید.
مدارهای ماشین لباسشویی را تحلیل و عیب‌یابی کنید.
قطعات آسیب‌دیده را تعویض و لحیم‌کاری برد را انجام دهید.
مزایای یادگیری تعمیر برد ماشین لباسشویی
۱. صرفه‌جویی در هزینه‌ها
با یادگیری این مهارت، دیگر نیازی به پرداخت هزینه‌های بالا برای تعمیرات نخواهید داشت. همچنین می‌توانید با ارائه خدمات تعمیر، به درآمدزایی بپردازید.
۲. افزایش طول عمر دستگاه‌ها
بسیاری از افراد به دلیل هزینه بالای تعویض برد، ماشین لباسشویی خود را کنار می‌گذارند. اما با تعمیر برد، می‌توان عمر دستگاه را افزایش داد و از خرید مجدد جلوگیری کرد.
۳. بازار کار پررونق
با افزایش تقاضا برای تعمیرات لوازم خانگی، بازار کار تعمیر برد ماشین لباسشویی همیشه داغ است. این یک فرصت عالی برای ورود به یک شغل پردرآمد و پایدار است.
۴. تقویت مهارت‌های فنی
با یادگیری تعمیر برد، نه‌تنها در زمینه ماشین لباسشویی متخصص می‌شوید، بلکه دانش فنی شما در مورد قطعات الکترونیکی و مدارات تقویت می‌شود.
چگونه تعمیر برد ماشین لباسشویی را یاد بگیریم؟
۱. شرکت در دوره‌های آموزشی تخصصی
شرکت در دوره‌های آموزش تعمیر برد ماشین لباسشویی به شما کمک می‌کند تا با اصول اولیه و پیشرفته این حرفه آشنا شوید. در این دوره‌ها، از آموزش‌های تئوری گرفته تا کار عملی با بردهای واقعی ارائه می‌شود.
۲. کار با بردهای خراب و تمرین عملی
تمرین عملی روی بردهای خراب یکی از بهترین روش‌ها برای یادگیری است. می‌توانید بردهای معیوب را تهیه کرده و روش‌های عیب‌یابی و تعمیر را روی آنها پیاده کنید.
۳. یادگیری تست و تشخیص قطعات برد
یکی از مراحل کلیدی در تعمیر برد، تست قطعات الکترونیکی است. برای این کار، باید نحوه استفاده از مولتی‌متر و دیگر تجهیزات تست را یاد بگیرید. برخی از قطعات مهمی که در برد ماشین لباسشویی بررسی می‌شوند عبارتند از:
🔹 ترایاک: کنترل دور موتور و عملکردهای دیگر را تنظیم می‌کند.
🔹 میکروکنترلر: مغز اصلی برد که دستورات را پردازش می‌کند.
🔹 مقاومت‌ها و خازن‌ها: که در صورت خرابی، باعث ایجاد مشکلات در عملکرد برد می‌شوند.
۴. آشنایی با نقشه‌های شماتیک برد
برای تعمیر برد، نیاز است که بتوانید نقشه شماتیک برد را تحلیل کنید. این نقشه‌ها نشان می‌دهند که قطعات چگونه به یکدیگر متصل شده‌اند و چگونه باید آنها را تست و تعمیر کنید.
ورود به بازار کار تعمیر برد ماشین لباسشویی
۱. دریافت آموزش و گواهینامه‌های معتبر
یکی از راه‌های افزایش اعتبار در این حرفه، دریافت گواهینامه‌های تخصصی در زمینه تعمیر برد لوازم خانگی است. این مدارک به شما کمک می‌کنند تا مشتریان بیشتری جذب کنید.
۲. انجام کارآموزی و کسب تجربه عملی
کارآموزی در مراکز تعمیراتی یکی از بهترین روش‌ها برای یادگیری سریع‌تر است. در این محیط‌ها می‌توانید با مشکلات واقعی بردها آشنا شوید و روش‌های مختلف تعمیر را یاد بگیرید.
۳. ایجاد شبکه ارتباطی با دیگر تعمیرکاران
برای پیشرفت در این حوزه، ایجاد ارتباط با سایر تعمیرکاران و متخصصان ضروری است. می‌توانید در انجمن‌های تخصصی، دوره‌های آموزشی و نمایشگاه‌های الکترونیکی شرکت کنید.
۴. بازاریابی خدمات خود
اگر قصد دارید به‌صورت مستقل کار کنید، باید خدمات خود را به مشتریان معرفی کنید. برخی از روش‌های موثر برای بازاریابی عبارتند از:
ایجاد وب‌سایت و معرفی خدمات خود
استفاده از شبکه‌های اجتماعی برای جذب مشتریان
ارائه آموزش‌های رایگان در قالب ویدیو و مقاله برای افزایش اعتبار خود
ورود به دنیای حرفه‌ای تعمیرات بردهای الکترونیکی با دوره‌های پرچم
آیا تا به حال به این فکر کرده‌اید که تعمیرات بردهای الکترونیکی چطور انجام می‌شود؟ یا شاید برایتان سوال بوده که چطور می‌توانید مهارت تعمیرات برد را از پایه شروع کرده و به یک متخصص حرفه‌ای تبدیل شوید؟ اگر پاسخ شما “بله” است، پس دوره‌های آموزشی پرچم دقیقاً همان چیزی است که به دنبال آن هستید.
دنیای بردهای الکترونیکی، پر از پیچیدگی‌ها و چالش‌هاست، اما اگر به درستی به آن وارد شوید، نه تنها هیجان‌انگیز خواهد بود، بلکه می‌تواند یک حرفه پر سود و آینده‌دار برای شما رقم بزند. از تعمیر بردهای ساده تا پیچیده‌ترین دستگاه‌های الکترونیکی، دوره‌های پرچم شما را در این مسیر همراهی خواهند کرد.
سطح مقدماتی: شروعی برای تازه‌کارها
“آیا می‌توانم بدون هیچ تجربه‌ای وارد دنیای تعمیرات شوم؟”
بله! اگر تا کنون پیچ‌های هیچ دستگاه برقی را باز نکرده‌اید و حتی تعویض لامپ هم برایتان یک چالش بوده است، نگران نباشید. ما دوره آهنی را مخصوص شما طراحی کرده‌ایم. دوره کاملا رایگان تعمیرات برد الکترونیکی ما، با هدف آموزش اصول پایه و آشنایی کامل با ابزارها و مفاهیم اولیه طراحی شده است.
این دوره به شما یاد می‌دهد چگونه بردهای الکترونیکی ساده را عیب‌یابی و تعمیر کنید. شما با نحوه کار با ابزارهای ساده الکترونیکی آشنا می‌شوید و کم‌کم از مشکلات کوچک به سمت تعمیرات جدی‌تر حرکت می‌کنید. از همین جاست که پایه‌های مهارت شما در دنیای تعمیرات ساخته می‌شود.
سطح متوسط: قدم بعدی به سوی تخصص
“چگونه از یک تعمیرکار آماتور به یک تعمیرکار حرفه‌ای تبدیل شوم؟”
اگر شما تجربه‌ای در تعمیرات برد الکترونیکی دارید ولی هنوز به تسلط کافی نرسیده‌اید، دوره نقره‌ای تعمیرات برد الکترونیکی برای شماست. این دوره شما را از سطح متوسط به سطح حرفه‌ای می‌برد و علاوه بر آموزش‌های تئوری، شما یک برد واقعی به صورت رایگان دریافت می‌کنید که تمامی جلسات عملی این دوره بر روی آن برد آموزش داده می‌شوند.
این روش عملیاتی شما را قادر می‌سازد تا به شکل واقعی‌تری با مسائل عیب‌یابی و تعمیرات بردهای الکترونیکی مواجه شوید. در این دوره، شما نه تنها یاد می‌گیرید که قطعات الکترونیکی را به درستی تست کنید، بلکه با روش‌های عیب‌یابی دقیق و صحیح هم آشنا می‌شوید. هر بردی که در اختیار شما قرار می‌گیرد، با مثال‌ها و تمرین‌های عملی فراوان همراه است تا یادگیری شما به‌طور کامل انجام شود.
سطح حرفه‌ای: تسلط بر تعمیرات برد و ورود به بازار کار
“چگونه می‌توانم در بازار رقابتی تعمیرات برد از دیگران پیشی بگیرم؟”
اگر شما به دنبال افزایش مهارت و توانایی‌های خود در تعمیرات برد هستید و می‌خواهید در بازار رقابتی امروز جایی برای خود پیدا کنید، دوره طلایی تعمیرات برد الکترونیکی، همان چیزی است که به آن نیاز دارید. در این دوره، تمرکز بر روی بردهای پیچیده و دستگاه‌های تخصصی همچون پکیج‌های دیواری، کولرگازی ,یخچال‌ها و ماشین لباسشویی است.
ما به شما نحوه عیب‌یابی و تعمیر بردهای پیچیده و پیشرفته را آموزش می‌دهیم. شما یاد می‌گیرید که چطور نقشه‌های بردهای الکترونیکی را بخوانید و به‌طور مستقل بتوانید قطعات مختلف را تست و عیب‌یابی کنید. با تسلط بر روش‌های تست و تعمیر برد، نه تنها می‌توانید به عنوان یک تعمیرکار حرفه‌ای وارد بازار کار شوید، بلکه این توانایی را خواهید داشت که پروژه‌های بزرگ‌تر و پیچیده‌تری را انجام دهید.
ارور انواع ماشین لباسشویی دوو
ارور ماشین لباسشویی دوو به دلیل کیفیت ساخت بالا و عملکرد قابل اعتماد، محبوبیت زیادی در بین کاربران دارند. با این حال، مانند تمامی دستگاه‌های الکترونیکی، ماشین‌های لباسشویی دوو نیز ممکن است با مشکلاتی روبه‌رو شوند که منجر به نمایش ارورهایی در پنل نمایشگر آنها می‌شود. این ارورها معمولاً نشانه‌ای از مشکلات خاص در عملکرد دستگاه هستند که می‌توانند از نقص‌های فنی گرفته تا مسائل مربوط به استفاده نادرست را شامل شوند.
| ارور | توضیح | راه‌حل |
|---|---|---|
| E1 | توضیح خطا E1 | راه‌حل خطا E1 |
| IE | مشکل در ورودی آب دچار ایراد شده است. | چک کنید که لوله آب ورودی پیچ نخورده باشد. شیر برقی آب را از نظر باز یا بسته بودن بررسی کنید. |
| OE | آب ماشین لباسشویی به درستی تخلیه نمی‌شود. | پمپ تخلیه را تعمیر یا تعویض کنید. لوله خروجی آب را از نظر مسدود بودن بررسی کنید. |
| UE | لباس‌ها به صورت نادرست و نامتعادل در محفظه قرار گرفته‌اند. | لباس‌ها را از ماشین لباسشویی بیرون بیاورید و مجدداً به شیوه‌ای متوازن در ماشین قرار دهید. |
| LE | درب ماشین لباسشویی باز است. | درب ماشین لباسشویی را باز و بسته کنید. اگر مشکل رفع نشد، میکروسوئیچ درب باید تعویض شود. |
| E2 | آب ماشین لباسشویی سرریز کرده است. | هیدرواستات را چک کنید. پمپ تخلیه را بررسی کنید. |
| E3 | موتور فن دچار ایراد شده است. | PCB را چک کنید. فن را باز کرده و موتور آن را تعمیر کنید. |
| E4 | نشتی آب در دستگاه. | لوله‌ها و سایر قطعات را برای نشتی بررسی کنید. لوله تخلیه را نیز چک کنید. |
| E5 | ولتاژ برق ورودی بیش از اندازه بالاست. | از ترانزیستور برای تنظیم ولتاژ استفاده کنید. |
| E6 | ENG دچار مشکل شده است. | نیاز به بررسی و تعمیر توسط تکنسین مجاز. |
| E8 | خرابی موتور ماشین لباسشویی. | موتور را بررسی کرده و تعمیر کنید. |
| E9 | سنسور فشار اختلال دارد و به خوبی کار نمیکند. | سنسور فشار را از نظر اتصالات و وجود اتصال کوتاه چک کنید. |
| H1 | سنسور دمای خشک‌کن دچار مشکل شده است. | سنسور دمای خشک‌کن را از نظر اتصالات کوتاه بررسی کنید. |
| H2 | المنت خشک‌کن بیش از اندازه داغ شده است. | ترمیستور خشک‌کن را بررسی و المنت آن را عوض کنید. |
| H4 | المنت لباسشویی بیش از اندازه داغ شده است. | ترمیستور لباسشویی را بررسی و المنت آن را عوض کنید. در برخی برنامه‌های شستشو نیاز به دمای بالای 45 درجه است. المنت و سایر قطعات مربوطه را بررسی کنید. |
| H6 | خطای المنت حرارتی لباسشویی. | ترمیستور لباسشویی را بررسی و المنت آن را عوض کنید. |
| H7 | خطای المنت حرارتی خشک‌کن. | ترمیستور خشک‌کن را بررسی و المنت آن را عوض کنید. |
| PEF | انسداد در فیلتر ماشین لباسشویی. | فیلتر را از نظر گیر کردن کرک و مو و سایر اجسام خارجی بررسی کنید. |
ارور های پیکج بوتان
پکیج‌های دیواری بوتان به عنوان یکی از محبوب‌ترین سیستم‌های گرمایشی در ایران شناخته می‌شوند. این پکیج‌ها با طراحی مدرن و کارایی بالا، امکان تأمین گرمایش و آب گرم مصرفی را به صورت همزمان فراهم می‌کنند. با این حال، مانند هر دستگاه دیگری، ممکن است پکیج‌های بوتان نیز با مشکلاتی مواجه شوند که منجر به بروز ارورهای پکیج گردد. شناخت دقیق این ارورها و راهکارهای مربوط به آنها می‌تواند به کاربران کمک کند تا به سرعت به حل مشکلات بپردازند و از عملکرد بهینه دستگاه خود بهره‌مند شوند. در این مقاله، به بررسی رایج‌ترین ارورهای پکیج بوتان و راه‌حل‌های مرتبط با آنها خواهیم پرداخت.
ارور پکیج بوتان
ارور ماشین لباسشویی آاگ
| کد ارور | شرح | رفع خطا |
|---|---|---|
| E6 | هیتر یا المنت سوخته است یا برد الکترونیکی خراب شده است. | بررسی سیم‌های متصل به المنت و مقدار مقاومت آن (220Ω تا 250Ω). بررسی برد الکترونیکی. |
| E10 | زمان آبگیری بیش از حد شده است. | باز کردن شیر آب. بررسی شلنگ ورودی برای پیچ خوردگی. بررسی فیلتر شیر ورودی. بررسی فشار آب. |
| E11 یا E12 | آب از ماشین لباسشویی سر ریز کرده است. | بررسی هیدرواستات و تنظیم یا تعویض آن در صورت نیاز. |
| E21 | تخلیه ماشین لباسشویی مدت زمان زیادی طول می‌کشد. | بررسی پمپ تخلیه برای انسداد یا گیر کردن اجسام. |
| E30 | درب ماشین لباسشویی بسته نشده است. | بررسی بسته شدن کامل درب. بررسی گیر کردن لباس‌ها به درب. |
| E31 | میکروسوئیچ درب عمل نمیکند. | بررسی میکروسوئیچ درب و تعویض آن در صورت نیاز. بررسی برد الکترونیکی. |
| E33 | خطا در هیدرواستات یا سنسور سطح آب. | بررسی هیدرواستات و سنسور سطح آب و تعویض در صورت نیاز. |
| E34 | سنسور دمای آب (ترموستات) اتصالی پیدا کرده است. | بررسی و تعویض سنسور دمای آب در صورت نیاز. |
| E35 | ترموستات یا سنسور دمای آب عمل نمیکند. | بررسی و تعویض سنسور دمای آب در صورت نیاز. |
| E36 | المنت شکسته است. | تعویض المنت. |
| E40 یا E41 | برد الکترونیکی عملکرد درستی ندارد. | تعمیر یا تعویض برد الکترونیکی. |
| E50 | خطاهای متعدد. | تماس با نمایندگی تعمیرات و بررسی توسط تکنسین. |
| E3C | خرابی المنت. | بررسی مقاومت هیتر و بررسی برد الکترونیکی. |
| E3D | نوسانات برق. | بررسی نوسانات برق و تأمین ولتاژ مناسب. |
| E5E | خرابی سنسور فشار. | بررسی و تعویض سنسور فشار. |
| E5F | خرابی سنسور دما. | بررسی و تعویض سنسور دما. |
قطعات برد ماشین لباسشویی: آشنایی با اجزا و وظایف هر قطعه
برد ماشین لباسشویی یکی از اجزای حیاتی و پیچیده این دستگاه است که وظیفه کنترل و مدیریت تمامی عملکردهای آن را بر عهده دارد. در داخل این برد، مجموعه‌ای از قطعات برد ماشین لباسشویی وجود دارند که هر کدام نقش خاص خود را در راه‌اندازی و کنترل صحیح دستگاه ایفا می‌کنند.درک دقیق عملکرد و نقش این قطعات در برد ماشین لباسشویی برای افرادی که قصد تعمیر یا نگهداری دستگاه را دارند، امری ضروری است. از این رو، در این مقاله به بررسی اجزای مختلف برد ماشین لباسشویی و اهمیت آنها خواهیم پرداخت تا بتوانید به درستی مشکلات دستگاه خود را شناسایی کرده و اقدام به تعمیر یا تعویض قطعات مورد نیاز کنید.
| نام قطعه | وظیفه | تصویر |
|---|---|---|
| میکروکنترلر | کنترل تمام عملکردهای برد و پردازش داده‌ها. |
|
| رگولاتور ولتاژ | تثبیت ولتاژ ورودی به مدار. |
|
| خازن‌های SMD | صاف کردن ولتاژ و ذخیره انرژی. |
|
| دیودها | یکسو کردن ولتاژ و تثبیت ولتاژ با دیودهای زنر. |
|
| ترانزیستورها | سوئیچ کردن بارها مانند موتورها و شیرها. |
|
| رله‌ها | کنترل بارهای الکتریکی. |
|
| سنسور حرارتی | کنترل دما و جلوگیری از داغ شدن بیش‌ازحد. |
|
| میکروسوییچ‌ها | شناسایی وضعیت درب دستگاه. |
|

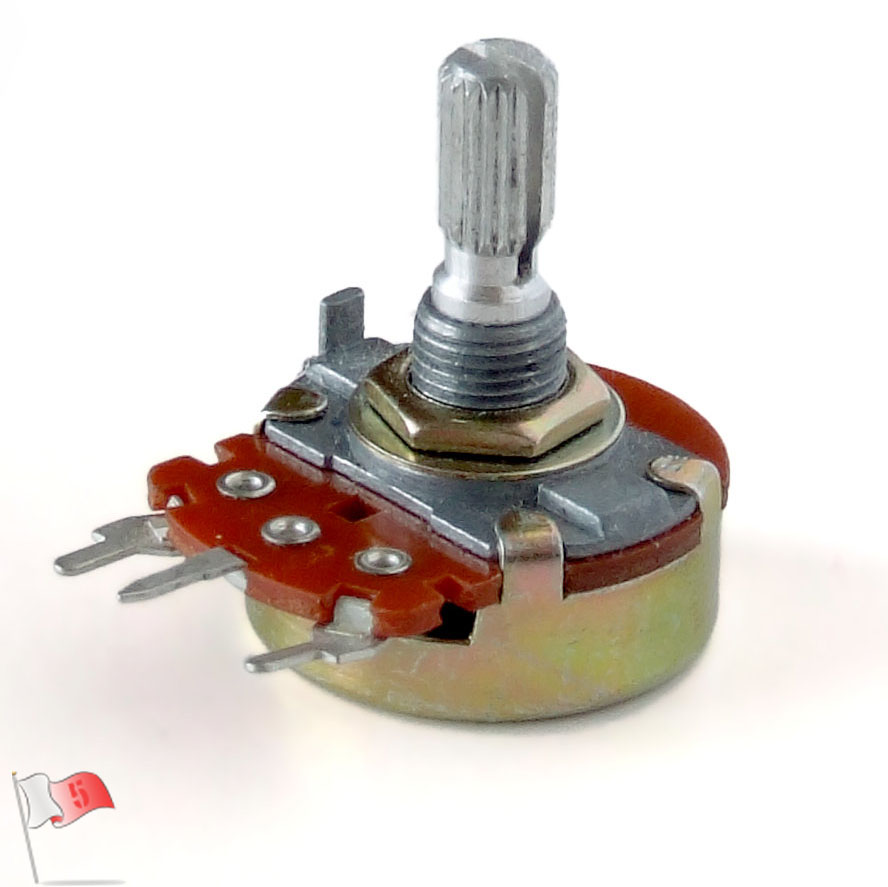

| پتانسیومتر | تنظیمات دستی دستگاه مانند تنظیم دما و سرعت چرخش. |
|
| خازن‌های پلی استر | ذخیره انرژی و فیلتر کردن سیگنال‌ها. |
|
| سلف | فیلتر کردن نوسانات و سیگنال‌های ناخواسته. |
|
| ترایاک‌ها | کنترل موتورها و بارهای الکتریکی با ولتاژ بالا. |
|
علت سوختن برد ماشین لباسشویی و راه‌های پیشگیری از آن
برد ماشین لباسشویی به‌عنوان مغز الکترونیکی دستگاه، نقش حیاتی در کنترل تمامی عملکردهای ماشین دارد. این قطعه حساس وظیفه هماهنگی میان موتور، پمپ و سایر بخش‌های ماشین لباسشویی را بر عهده دارد. بااین‌حال، یکی از مشکلات رایجی که بسیاری از کاربران با آن مواجه می‌شوند، سوختن برد ماشین لباسشویی است. این مشکل می‌تواند عملکرد دستگاه را به‌طور کامل مختل کرده و هزینه‌های سنگینی برای تعمیر یا تعویض آن به همراه داشته باشد.
علت‌های اصلی سوختن برد الکترونیکی ماشین لباسشویی
سوختن برد الکترونیکی یکی از مشکلات جدی ماشین لباسشویی است. برد به‌عنوان مغز دستگاه وظیفه کنترل عملکرد قطعات مختلف را بر عهده دارد و عوامل متعددی می‌توانند به آسیب یا خرابی آن منجر شوند. در ادامه، دلایل اصلی این مشکل و راهکارهای پیشگیری را بررسی میکنیم:
1. اتصال کوتاه (Short Circuit)
یکی از رایج‌ترین دلایل سوختن برد الکترونیکی، اتصال کوتاه است. این مشکل زمانی رخ می‌دهد که دو سیم به یکدیگر برخورد کنند یا یکی از قطعات دچار آسیب شود. نتیجه این وضعیت، افزایش ناگهانی جریان و آسیب به اجزای داخلی برد خواهد بود.
راه‌حل:
- بررسی و عیب‌یابی دوره‌ای سیم‌کشی و اتصالات داخلی دستگاه ضروری است.
اتصال کوتاه چیست؟ راهنمایی برای تعمیرکاران
2. اضافه ولتاژ (Overvoltage)
اضافه ولتاژ زمانی رخ می‌دهد که ولتاژ ورودی از حد استاندارد فراتر رود. این وضعیت می‌تواند به قطعات حساسی مانند خازن‌ها و ترانزیستورها آسیب جدی وارد کند.
راه‌حل:
- استفاده از محافظ برق برای جلوگیری از آسیب ناشی از نوسانات ولتاژ توصیه می‌شود.
3. جریان‌کشی بیش‌ازحد (Overcurrent)
وقتی بار الکتریکی یا موتور دستگاه بیش از ظرفیت برد باشد، جریان زیادی به مدار وارد می‌شود. این وضعیت به سوختن قطعات حساس روی برد منجر خواهد شد.
راه‌حل:
- استفاده از ماشین لباسشویی متناسب با ظرفیت و توجه به علائم غیرعادی عملکرد دستگاه ضروری است.
جریان کشی چیست و چرا باید هر تعمیرکار بداند
4. دمای بالا (Overheating)
دمای بالای محیط یا گرمای بیش‌ازحد در قطعات داخلی می‌تواند عملکرد برد را مختل کند. گرمای زیاد ممکن است لحیم‌ها را ذوب کرده و باعث ازکارافتادن برد شود.
راه‌حل:
- تهویه مناسب محیط نصب دستگاه و دوری از منابع حرارتی مستقیم، عمر برد را افزایش می‌دهد.
5. خرابی قطعات داخلی برد
خازن‌ها، دیودها، یا ترانزیستورها ممکن است به دلایل مختلفی مانند نوسانات برق یا کیفیت پایین دچار خرابی شوند و عملکرد کل برد را مختل کنند.
راه‌حل:
- تعویض قطعات آسیب‌دیده با نمونه‌های باکیفیت و اورجینال بسیار موثر است.
6. نقص در طراحی برد الکترونیکی
در برخی موارد، برد به دلیل نقص در طراحی مدار و ناتوانی در مدیریت بارهای متغیر آسیب‌پذیر می‌شود.
راه‌حل:
- استفاده از بردهای طراحی‌شده توسط تولیدکنندگان معتبر می‌تواند این مشکل را کاهش دهد.
7. نفوذ رطوبت و آب‌خوردگی
رطوبت یا نفوذ آب می‌تواند باعث ایجاد اتصال کوتاه یا خرابی قطعات شود. این مسئله در محیط‌های مرطوب شایع‌تر است.
راه‌حل:
- نصب دستگاه در محیط‌های خشک و جلوگیری از تماس مستقیم با آب ضروری است.
8. خرابی قطعات مکانیکی متصل به برد
قطعات مکانیکی مانند پمپ، میکروسوئیچ‌ها، یا سنسورها در صورت خرابی ممکن است بار اضافی به مدار وارد کنند و باعث سوختن برد شوند.
راه‌حل:
- پیش از آسیب‌دیدگی برد، قطعات مکانیکی باید عیب‌یابی و تعمیر شوند.
با رعایت نکات ذکر شده و نگهداری صحیح، می‌توان از سوختن برد الکترونیکی ماشین لباسشویی جلوگیری کرد. به یاد داشته باشید که در صورت بروز مشکل، مراجعه به تعمیرکار حرفه‌ای بهترین گزینه است.
چه زمانی باید برد ماشین لباسشویی رو تعویض بکنیم؟
برد ماشین لباسشویی شما هم کار نمیکند؟ تعویض برد ماشین لباسشویی یا تعمیر آن، یکی از مسائل مهم در رابطه با خرابی برد ماشین لباسشویی برای شما پیش میاید که باید برد تعویض شود یا تعمیر، برد ماشین لباسشویی، قلب الکترونیکی این دستگاه که وظیفه کنترل تمام عملکردهای آن را بر عهده دارد. اما چه اتفاقی می‌افتد اگر این قطعه حیاتی دچار خرابی شود؟ در این مقاله از پرچم علت خرابی برد ماشین لباسشویی و چه زمانی باید تعویض بکنیم آشنا میکنیم . اگر شما هم با مشکلاتی از این دست مواجه هستید یا علاقه‌مندید درباره تعویض و تعمیر بردها بیشتر بدانید، با ما همراه باشید.
چه قطعه ایی در برد ماشین لباسشویی خراب شود باید برد تعویض شود
گاهی اوقات برد ماشین لباسشویی ممکن است دچار مشکلاتی شود که تعمیر آن دیگر ممکن نباشد و تنها راه‌حل، تعویض برد ماشین لباسشویی باشد. در این مقاله، به بررسی برخی از قطعات و شرایطی می‌پردازیم که در صورت خرابی آنها، برد دستگاه قابل تعمیر نخواهد بود و باید برد جدید جایگزین شود.
1. میکروکنترلر سوخته و آسیب‌دیدگی شدید برد
میکروکنترلر یکی از اصلی‌ترین قطعات الکترونیکی در برد ماشین لباسشویی است که وظیفه کنترل تمام عملکردها را بر عهده دارد. اگر میکروکنترلر به دلیل نوسانات برق، آسیب فیزیکی یا اتصال کوتاه سوخته باشد، برد دیگر قابل تعمیر نخواهد بود. در این شرایط، به دلیل اهمیت بالای این قطعه و نیاز به هماهنگی آن با سایر اجزا، تنها راه‌حل تعویض برد ماشین لباسشویی است.
2. آسیب فیزیکی قابل توجه به برد
بردهای ماشین لباسشویی ممکن است به دلایل مختلفی مانند ضربه، افتادن، یا نفوذ آب دچار آسیب فیزیکی شوند. در صورتی که آسیب به حدی شدید باشد که برد شکسته یا ترک خورده باشد، تعمیر آن غیرممکن خواهد بود. قطعات روی برد ممکن است دچار اتصال کوتاه یا آسیب‌های جدی شوند که در این حالت، تعویض برد ماشین لباسشویی گزینه‌ای غیرقابل اجتناب است.
3. عدم رفع مشکل با تعویض قطعات اصلی
گاهی ممکن است مشکلات برد به صورت جزئی‌تر (مانند خرابی خازن‌ها، ترانزیستورها یا دیودها) باشد و با تعویض این قطعات مشکل رفع شود. اما اگر بعد از تعویض این قطعات، مشکل دستگاه همچنان ادامه داشته باشد و برد هیچگونه واکنشی نشان ندهد، احتمالاً مشکلی جدی‌تر در برد وجود دارد که قابل تعمیر نیست. در این شرایط، تنها راه‌حل، تعویض برد ماشین لباسشویی خواهد بود.
4. هزینه تعمیر بیشتر از خرید برد جدید
یکی از مهم‌ترین عواملی که باعث می‌شود تعویض برد ماشین لباسشویی به صرفه‌تر از تعمیر آن باشد، هزینه تعمیرات است. اگر هزینه تعمیر برد به مراتب بیشتر از هزینه خرید یک برد نو باشد، تعویض برد جدید می‌تواند تصمیم بهتری باشد. این امر به خصوص در مواردی که قطعات داخلی برد به شدت آسیب دیده و نیاز به تعویض تعداد زیادی قطعه باشد، صدق می‌کند. در این صورت، تعمیر برد به صرفه نخواهد بود.
5. آسیب دیدن قطعات الکترونیکی دیگر روی برد
در صورتی که قطعات الکترونیکی دیگری مانند آی‌سی‌ها، مقاومت‌ها، و تراشه‌های اصلی روی برد دچار آسیب شوند و امکان تعمیر قطعه به تنهایی وجود نداشته باشد، برد به طور کلی غیرقابل تعمیر خواهد بود. این مشکلات می‌توانند باعث عملکرد نادرست دستگاه یا حتی خرابی کلی برد شوند که در این صورت تنها راه‌حل، تعویض برد ماشین لباسشویی است.
مشکلات رایج ماشین لباسشویی بکو :روشن نشدن
بررسی منبع تغذیه و برق ورودی
علت: یکی از مشکلات رایج روشن نشدن ماشین لباسشویی بکو می‌تواند به برق ورودی مربوط باشد. اگر برق به دستگاه نرسد، دستگاه روشن نمی‌شود. این مشکل می‌تواند ناشی از پریز برق، سیم برق، یا مشکلات دیگر در مدار برق باشد.
راه‌حل:
بررسی پریز برق:
- تست پریز: ابتدا بررسی کنید که پریز برق سالم است. برای این کار، می‌توانید از دستگاه‌های دیگر (مانند لامپ) استفاده کنید تا مطمئن شوید که پریز برق دارد و ولتاژ مناسب را ارائه می‌دهد. اگر پریز برق دارد و دستگاه دیگر در آن کار می‌کند، پریز مشکل ندارد.
- بررسی اتصال پریز: مطمئن شوید که پریز به‌درستی به دیوار متصل شده و هیچ شلی در اتصالات آن وجود ندارد.
بررسی سیم برق:
- بازرسی بصری: سیم برق را از نظر هرگونه آسیب، شکستگی یا اتصالات نامناسب بررسی کنید. اگر سیم برق آسیب دیده یا پاره شده باشد، ممکن است به‌درستی برق را به دستگاه منتقل نکند.
- تست با مولتی‌متر: با استفاده از مولتی‌متر، ولتاژ ورودی به دستگاه را اندازه‌گیری کنید. ولتاژ باید مطابق با مشخصات دستگاه باشد. اگر ولتاژ مناسب نیست، مشکل ممکن است از پریز یا سیم برق باشد.
بررسی فیوزها:
- تست فیوز: ماشین لباسشویی معمولاً دارای فیوز داخلی است که در صورت بروز مشکل برق، قطع می‌شود. فیوز را با مولتی‌متر بررسی کنید و اگر سوخته یا معیوب است، آن را تعویض کنید.
خرابی دکمه پاور یا سوئیچ درب
یکی از مشکلات رایج ماشین لباسشویی بکو دکمه پاور (روشن/خاموش) یا سوئیچ درب ممکن است دچار مشکل شده باشد و به‌درستی عمل نکند. این مشکلات می‌تواند مانع از روشن شدن دستگاه شود.
راه‌حل:
بررسی دکمه پاور:
- بازرسی بصری: دکمه پاور را بررسی کنید و اطمینان حاصل کنید که دکمه به‌درستی فشار می‌شود و هیچگونه آسیب دیدگی ندارد.
- تست عملکرد: اگر دکمه پاور کار نمیکند، ممکن است نیاز به تعویض داشته باشد. در صورت لزوم، دکمه را تعویض کنید و مطمئن شوید که اتصال آن به برد کنترل برقرار است.
بررسی سوئیچ درب:
- بازرسی مکانیکی: سوئیچ درب را بررسی کنید تا مطمئن شوید که درب به‌درستی بسته می‌شود و سوئیچ به‌درستی عمل می‌کند. سوئیچ درب معمولاً دارای یک مکانیزم قفل است که باید به‌درستی عمل کند تا دستگاه روشن شود.
- تست سوئیچ: با استفاده از مولتی‌متر، عملکرد سوئیچ درب را تست کنید. اگر سوئیچ معیوب است، آن را تعویض کنید.
خرابی برد کنترل اصلی (Main Control Board)
برد کنترل اصلی مسئول مدیریت تمام عملیات‌های الکتریکی و کنترلی در ماشین لباسشویی است. خرابی این برد می‌تواند منجر به عدم روشن شدن دستگاه شود.
راه‌حل:
بازرسی بصری برد:
- جستجوی آسیب‌ها: برد کنترل را از نظر آسیب‌های قابل مشاهده مانند سوختگی، بوی سوختگی یا قطعات آسیب‌دیده بررسی کنید. اگر آسیب دیدگی مشهود است، ممکن است نیاز به تعویض برد باشد.
تست عملکرد برد:
- استفاده از مولتی‌متر: با استفاده از مولتی‌متر، ولتاژ ورودی به برد و خروجی‌های آن را تست کنید. اگر برد به‌درستی عمل نمیکند، ممکن است نیاز به تعویض داشته باشد.
تعویض برد کنترل:
- جایگزینی برد: اگر برد کنترل معیوب است و تعمیر آن امکان‌پذیر نیست، باید برد جدیدی خریداری و نصب کنید. از برد مناسب برای مدل دستگاه خود استفاده کنید.
خرابی فیوز و مدارهای داخلی
فیوزهای داخلی و مدارهای دستگاه ممکن است به دلیل مشکلات برق دچار خرابی شوند که می‌تواند باعث روشن نشدن دستگاه شود.
راه‌حل:
- بررسی فیوزهای داخلی:
- تست فیوزها: فیوزهای داخلی دستگاه را با مولتی‌متر بررسی کنید تا از سالم بودن آنها مطمئن شوید. در صورت سوختن یا خرابی فیوز، آن را تعویض کنید.
- بررسی مدارهای داخلی:
- بازرسی اتصالات: مدارهای داخلی دستگاه را بررسی کرده و هرگونه اتصال شل یا خرابی را اصلاح کنید. اطمینان حاصل کنید که تمام اتصالات محکم و درست هستند.
مشکل در رله‌های دستگاه
رله‌ها در دستگاه وظیفه کنترل جریان برق به موتور و سایر قطعات را دارند. خرابی رله‌ها می‌تواند مانع از روشن شدن دستگاه شود.
راه‌حل:
- تست رله‌ها:
- استفاده از مولتی‌متر: با استفاده از مولتی‌متر، عملکرد رله‌ها را بررسی کنید. اگر رله‌ها معیوب هستند، باید آنها را تعویض کنید. رله‌های خراب می‌توانند باعث قطع و وصل نامناسب برق شوند.
خرابی تایمر یا ماژول الکترونیکی
تایمر و ماژول الکترونیکی برای مدیریت زمانبندی و کنترل فرآیندهای دستگاه استفاده می‌شوند. خرابی این قطعات می‌تواند به روشن نشدن دستگاه منجر شود.
راه‌حل:
- تست تایمر:
- بازرسی تایمر: تایمر را با استفاده از ابزارهای تست بررسی کنید. در صورتی که تایمر به‌درستی کار نمیکند، باید آن را تعویض کنید.
- تست ماژول الکترونیکی:
- بازرسی ماژول: ماژول الکترونیکی دستگاه را بررسی کنید و عملکرد آن را تست کنید. اگر ماژول خراب است، باید آن را تعویض کنید.
مشکلات رایج ماشین لباسشویی بوش: راه‌حل‌های تخصصی و کاربردی
مشکلات رایج ماشین لباسشویی بوش می‌تواند به عملکرد دستگاه آسیب بزند و نیاز به تعمیرات فوری داشته باشد. در این مقاله، به بررسی مشکلات متداولی مانند نچرخیدن دیگ، نشتی آب و صدای زیاد پرداخته و راه‌حل‌های تخصصی و عملی برای رفع این مشکلات ارائه خواهیم داد.
پرچم با ارائه دوره‌های آموزشی تخصصی تعمیرات لوازم خانگی، به شما کمک می‌کند تا با دانش و مهارت کافی مشکلات دستگاه‌های خود را به درستی شناسایی و برطرف کنید. برای دسترسی به آموزش‌های جامع و حرفه‌ای، به دوره‌های آموزشی ما در سایت «پرچم» مراجعه کنید.
عیب‌یابی و تعمیر مشکلات رایج ماشین لباسشویی بوش
۱. نچرخیدن دیگ
نچرخیدن دیگ یکی از مشکلات رایج ماشین لباسشویی بوش است که می‌تواند عملکرد ماشین لباسشویی بوش را مختل کند. این مشکل معمولاً به دلیل نقص در اجزای مکانیکی یا الکتریکی دستگاه بوجود می‌آید.
علل احتمالی:
- خرابی تسمه: تسمه متصل‌کننده دیگ به موتور می‌تواند دچار فرسودگی یا شل شدگی شود. اگر تسمه پاره شود یا از جای خود خارج گردد، دیگ قادر به چرخش نخواهد بود.
- مشکل در موتور: موتور ماشین لباسشویی ممکن است به دلایل مختلفی مثل خرابی سیم‌پیچ‌ها یا اتصالات داخلی معیوب نتواند دیگ را بچرخاند.
- سنسورهای معیوب: سنسورهای کنترل چرخش دیگ (مثل سنسور دور موتور یا سنسور تراز دیگ) ممکن است دچار اختلال شده باشند و سیگنال‌های نادرست ارسال کنند.
راه‌حل‌ها:
- بررسی و تعویض تسمه: با باز کردن پنل پشت دستگاه، تسمه را بررسی کنید. اگر تسمه شل شده یا آسیب دیده است، آن را تعویض کنید.
- بازرسی موتور: موتور را از نظر خرابی‌های احتمالی بررسی کنید. از مولتی‌متر برای سنجش مقاومت سیم‌پیچ‌ها استفاده کنید. اگر موتور نیاز به تعویض داشته باشد، آن را با قطعه جدید جایگزین کنید.
- کنترل سنسورها: با استفاده از ابزار تست سنسور، عملکرد سنسورها را بررسی کنید. سنسورهای معیوب باید تعویض شوند.
۲. نشتی آب
نشتی آب می‌تواند منجر به آسیب به محیط اطراف و اختلال در عملکرد ماشین لباسشویی شود. یکی از مشکلات رایج ماشین لباسشویی بوش معمولاً به دلیل خرابی در قطعات آب‌بندی یا اتصالات پیش می‌آید.
علل احتمالی:
- فرسودگی لاستیک دور درب: لاستیک دور درب که برای جلوگیری از نشتی آب طراحی شده است ممکن است به مرور زمان دچار ترک یا پوسیدگی شود.
- اتصالات شل: شلنگ‌های ورودی و خروجی آب ممکن است به مرور زمان شل شده و منجر به نشتی آب شوند.
- مسدود شدن فیلتر: فیلتر تخلیه یا فیلتر ورودی آب ممکن است به دلیل گرفتگی مسدود شده و باعث نشتی آب شود.
راه‌حل‌ها:
- بررسی و تعویض لاستیک درب: لاستیک دور درب را از نظر ترک‌ها و پوسیدگی بررسی کنید. اگر آسیب دیده است، آن را تعویض کنید.
- کنترل اتصالات: شلنگ‌های ورودی و خروجی را بررسی کرده و اتصالات را محکم کنید. همچنین از عدم وجود ترک و آسیب در شلنگ‌ها مطمئن شوید.
- تمیز کردن فیلتر: فیلتر تخلیه و فیلتر ورودی آب را باز کرده و به دقت تمیز کنید. اگر فیلتر آسیب دیده است، آن را تعویض کنید.
۳. صدای زیاد و لرزش
یکی از مشکلات رایج ماشین لباسشویی بوش صدای زیاد و لرزش می‌تواند نشان‌دهنده مشکلاتی در تراز بودن یا توزیع بار در ماشین لباسشویی باشد.
علل احتمالی:
- توزیع نامناسب بار: بار داخل دیگ باید به طور یکنواخت توزیع شود. بارهای نامتعادل می‌توانند باعث لرزش و صداهای غیرعادی شوند.
- عدم تراز بودن دستگاه: اگر ماشین لباسشویی به درستی تراز نباشد، ممکن است به سمت جلو یا عقب متمایل شده و لرزش ایجاد کند.
- مشکل در سیستم تعلیق: فنرها و شوک‌آبرهای سیستم تعلیق که برای کاهش لرزش طراحی شده‌اند ممکن است دچار خرابی شده باشند.
راه‌حل‌ها:
- تراز کردن ماشین: با استفاده از ابزار تراز، مطمئن شوید که دستگاه به درستی تراز است. اگر نیاز به تنظیم دارد، پایه‌ها را تنظیم کنید.
- توزیع یکنواخت بار: بار داخل دیگ را به طور یکنواخت توزیع کنید و از پر کردن بیش از حد دیگ خودداری کنید.
- بازرسی سیستم تعلیق: سیستم تعلیق و فنرها را بررسی کنید. اگر فنرها یا شوک‌آبرها آسیب دیده‌اند، آنها را تعمیر یا تعویض کنید.
۴. باز نشدن درب
یکی از مشکلات رایج ماشین لباسشویی بوش باز نشدن درب ماشین لباسشویی بوش بعد از پایان شستشو می‌تواند به دلیل مشکلات مکانیکی یا الکتریکی باشد.
علل احتمالی:
- خرابی قفل درب: قفل درب که برای ایمنی و جلوگیری از باز شدن ناخواسته طراحی شده است ممکن است دچار خرابی شده باشد.
- مشکلات در سیستم تخلیه آب: اگر آب به درستی تخلیه نشود، قفل درب به حالت قفل باقی می‌ماند و باز نمی‌شود.
راه‌حل‌ها:
- بررسی قفل درب: قفل درب را با ابزار تست قفل بررسی کنید. اگر قفل معیوب است، آن را تعویض کنید.
- کنترل سیستم تخلیه: پمپ تخلیه را بررسی کرده و از عدم وجود گرفتگی یا خرابی مطمئن شوید. شلنگ‌های تخلیه را نیز بررسی کنید.
خاموشی برد ماشین لباسشویی
خاموشی برد ماشین لباسشویی یک مشکل رایج و در عین حال پیچیده است که می‌تواند تأثیرات قابل توجهی بر عملکرد دستگاه‌های خانگی داشته باشد. برد الکتریکی در ماشین‌های لباسشویی، به عنوان یک جزء کلیدی، وظیفه مدیریت و هماهنگی تمام عملکردهای دستگاه را بر عهده دارد. هنگامی که این برد به هر دلیلی دچار اختلال یا خاموشی می‌شود، می‌تواند منجر به توقف کامل عملکرد ماشین لباسشویی و در نتیجه، نارضایتی و مشکلات زیاد برای کاربران شود.
آیا تا به حال با خاموشی ناگهانی برد ماشین لباسشویی خود مواجه شده‌اید؟ آیا به دنبال راه‌حل‌های حرفه‌ای و آموزشی برای حل این مشکلات هستید؟ در ادامه این مقاله، با نکات و راهنمایی‌های کاربردی ما همراه باشید تا با درک بهتر از این مسئله، به رفع مشکلات برد ماشین لباسشویی خود بپردازید. همچنین، از دوره‌های آموزشی «پرچم» و «برد همیار پرچم» برای کسب مهارت‌های حرفه‌ای در تعمیرات الکتریکی بهره‌برداری کنید.
روش‌های تشخیص خاموشی برد ماشین لباسشویی
تشخیص خاموشی برد ماشین لباسشویی می‌تواند به رفع سریع مشکلات کمک کند. در این بخش، روش‌های اصلی برای شناسایی این مشکل شامل بررسی علائم فیزیکی و عملکردی، استفاده از ابزارهای تست، و بررسی کدهای خطا را بررسی خواهیم کرد. با این روش‌ها می‌توانید به‌طور مؤثری علت خاموشی برد را شناسایی و مشکل را حل کنید.
1. بوی سوختگی
بوی سوختگی می‌تواند نشانه‌ای از خرابی برد الکترونیکی باشد و به علت سوختن قطعات داخلی مانند خازن‌ها، مقاومت‌ها یا سایر اجزای الکترونیکی ایجاد شود. این بو معمولاً به دلیل ذوب شدن عایق‌های پلاستیکی یا مواد عایق الکترونیکی است و می‌تواند نشان‌دهنده آسیب جدی باشد.
چگونگی بررسی:
- حس بویایی: اگر بوی سوختگی را احساس کردید، بلافاصله دستگاه را خاموش کرده و برق را قطع کنید. این اقدام به جلوگیری از خطرات احتمالی کمک می‌کند.
- بازرسی بصری: برد را از دستگاه خارج کرده و در نور مناسب بررسی کنید. به دنبال لکه‌های سیاه، قهوه‌ای یا تغییرات رنگی در سطح برد باشید. این لکه‌ها معمولاً نشانه‌ای از سوختگی هستند.
- تشخیص نواحی آسیب‌دیده: نواحی که تغییر رنگ داده‌اند یا به‌طور مشخص آسیب دیده‌اند را شناسایی کنید. این نواحی ممکن است به طور غیرمعمولی نرم یا خمیری به نظر برسند.
2. داغ شدن بیش از حد
داغ شدن بیش از حد برد یا قطعات الکترونیکی می‌تواند به علت بار زیاد، نقص در سیستم تهویه یا خرابی داخلی قطعات باشد. افزایش دما می‌تواند به کاهش عمر مفید قطعات و ایجاد مشکلات عملکردی منجر شود.
چگونگی بررسی:
- اندازه‌گیری دما: از دماسنج غیرتماسی برای اندازه‌گیری دمای برد استفاده کنید. دماهای بالاتر از حد معمول می‌توانند نشان‌دهنده مشکل در عملکرد یا تهویه باشند.
- احساس دما با دست: با احتیاط، دمای برد را با دست خود احساس کنید. اگر برد یا اطراف آن به طور غیرعادی گرم است، این نشانه‌ای از مشکلات احتمالی است.
- بررسی سیستم تهویه: اطمینان حاصل کنید که فن‌های تهویه به درستی کار می‌کنند و هیچگونه انسدادی در مسیر تهویه وجود ندارد. انسداد یا نقص در فن‌ها می‌تواند باعث داغ شدن برد شود.
3. آسیب‌های ظاهری
آسیب‌های ظاهری شامل ترک‌ها، سوختگی‌ها یا تغییرات رنگی می‌شود که می‌توانند به دلیل نوسانات ولتاژ، گرمای زیاد یا خرابی ساختاری ایجاد شوند. این آسیب‌ها ممکن است عملکرد برد و دستگاه را تحت تأثیر قرار دهند.
چگونگی بررسی:
- بازرسی دقیق بصری: برد را در نور مناسب بررسی کنید و به دنبال ترک‌های طولانی، لکه‌های سیاه یا قهوه‌ای، و تغییرات رنگی باشید. این آسیب‌ها معمولاً ناشی از نوسانات حرارتی یا الکتریکی هستند.
- بررسی نقاط لحیم‌کاری: نقاط لحیم‌کاری را برای شل‌شدگی، ترک یا سایر آسیب‌ها بررسی کنید. آسیب در نقاط لحیم‌کاری می‌تواند منجر به قطع یا اختلال در عملکرد برد شود.
- تشخیص آسیب‌های داخلی: آسیب‌های ظاهری ممکن است به مشکلات داخلی منجر شوند. بازرسی دقیق و جامع برای شناسایی مشکلات داخلی را انجام دهید.
4. مشکلات اتصالات و کابل‌ها
اتصالات شل یا آسیب‌دیده می‌توانند باعث اختلال در عملکرد برد و دستگاه شوند. اتصالات ضعیف می‌توانند منجر به مشکلات عملکردی و حتی خرابی کامل برد شوند.
چگونگی بررسی:
- بازرسی اتصالات داخلی: تمامی اتصالات داخلی برد را با دقت بررسی کنید. مطمئن شوید که اتصالات به‌درستی متصل شده و هیچگونه شل‌شدگی یا آسیب‌دیدگی وجود ندارد.
- بررسی کابل‌های خارجی: کابل‌های خارجی که به برد متصل هستند را برای آسیب‌ها، شل‌شدگی یا قطعی بررسی کنید. کابل‌های آسیب‌دیده می‌توانند باعث مشکلات عملکردی شوند.
- تست اتصالات با مولتی‌متر: از مولتی‌متر برای بررسی وجود اتصال و مقاومت مناسب در اتصالات استفاده کنید. مطمئن شوید که مقاومت و ولتاژ در مقادیر مناسب است.
5. نشتی‌ها و رطوبت
نشتی‌های مایعات مانند آب یا مواد شوینده می‌توانند به برد آسیب رسانده و مشکلاتی مانند کوتاه‌شدن مدارها ایجاد کنند. این نشتی‌ها می‌توانند به آسیب‌های جدی و مشکلات عملکردی منجر شوند.
چگونگی بررسی:
- بازرسی نواحی درزها: نواحی اطراف درزها و شیارها را برای نشتی بررسی کنید. توجه ویژه به نواحی که ممکن است نشتی مایعات به آنها رسیده باشد.
- پاکسازی و خشک‌کردن: اگر نشتی مشاهده کردید، دستگاه را خاموش کرده و بخش‌های آسیب‌دیده را با دقت پاک و خشک کنید. استفاده از مواد شوینده مناسب برای پاکسازی و اطمینان از خشک شدن کامل ضروری است.
- بررسی اثرات رطوبت: به دنبال اثرات رطوبت مانند زنگ زدگی، تغییر رنگ یا خوردگی در برد باشید. رطوبت می‌تواند باعث ایجاد مشکلات جدی در برد شود.
علت خاموشی برد ماشین لباسشویی
برد الکترونیکی ماشین لباسشویی، قلب سیستم کنترل دستگاه است و مسئول مدیریت و هماهنگی عملکردهای مختلف دستگاه می‌باشد. خاموشی برد می‌تواند به دلایل مختلفی رخ دهد که هرکدام نیاز به بررسی دقیق دارند. در این بخش، به بررسی جامع و تخصصی علل خاموشی برد ماشین لباسشویی پرداخته خواهد شد.
اتصالات برق ناپایدار
مشکلات در اتصالات برق می‌تواند به خاموشی برد منجر شود. این مشکلات ممکن است شامل موارد زیر باشد:
خرابی پریز برق: پریزهای برق ممکن است به دلایل مختلفی مانند اتصال ضعیف، آسیب‌های فیزیکی یا مشکلات داخلی دچار خرابی شوند. این مسئله می‌تواند مانع از تأمین برق کافی برای دستگاه شود.
اتصالات شل یا معیوب: سیم‌های برق و اتصالات داخلی برد ممکن است شل شده، معیوب یا آسیب‌دیده باشند. این مشکلات می‌توانند به ایجاد اختلال در جریان برق و خاموشی برد منجر شوند.
اتصال نادرست کابل‌ها: اتصال نادرست کابل‌ها به برد یا سایر قطعات ممکن است باعث ایجاد مشکلات الکتریکی و در نتیجه خاموشی برد شود.
مشکلات منبع تغذیه
منبع تغذیه نقش حیاتی در تأمین برق مورد نیاز برد دارد و مشکلات آن می‌تواند به خاموشی برد منجر شود:
خرابی فیوز: فیوزها برای محافظت از مدار در برابر اضافه بار طراحی شده‌اند. خرابی یا سوختن فیوز می‌تواند باعث خاموشی برد شود. بررسی و تعویض فیوز معیوب اولین قدم در حل این مشکل است.
مشکلات منبع تغذیه: منبع تغذیه که ولتاژ و جریان مناسب را تأمین نمیکند، می‌تواند باعث اختلال در عملکرد برد شود. مشکلاتی مانند اختلالات ولتاژ، نوسانات برق و عدم تأمین جریان کافی، از جمله علل ممکن هستند.
مشکلات حرارتی
برد ماشین لباسشویی ممکن است به دلیل مشکلات حرارتی خاموش شود. این مشکلات شامل:
گرمای بیش از حد: برد ممکن است به دلیل عملکرد نادرست قطعات، تهویه نامناسب یا بار زیاد، دچار گرمای بیش از حد شود. بسیاری از بردها دارای سیستم‌های حفاظتی هستند که در صورت افزایش دما، دستگاه را خاموش می‌کنند تا از آسیب‌های بیشتر جلوگیری کنند.
خنک‌کننده ناکافی: عدم عملکرد صحیح فن‌های خنک‌کننده یا سیستم‌های حرارتی می‌تواند به افزایش دما و در نتیجه خاموشی برد منجر شود.
هنگام خاموشی برد کدام قطعه را باید برسی بکنیم ؟
1. منبع تغذیه
- علت اهمیت: منبع تغذیه مسئول تأمین ولتاژ مناسب برای برد است. خرابی در منبع تغذیه می‌تواند باعث خاموشی کامل برد یا عملکرد نادرست آن شود.
- علائم خرابی: عدم وجود ولتاژ، نوسانات ولتاژ، خرابی قطعات داخلی.
- نحوه بررسی: اندازه‌گیری ولتاژ خروجی، بررسی ثبات ولتاژ، تست قطعات داخلی (خازن‌ها، ترانزیستورها).
2. خازن‌ها
- علت اهمیت: خازن‌ها در تثبیت ولتاژ و جلوگیری از نوسانات نقش حیاتی دارند. خرابی خازن‌ها می‌تواند به‌طور مستقیم بر عملکرد برد تأثیر بگذارد.
- علائم خرابی: باد کردگی، نشت، تغییر ظرفیت.
- نحوه بررسی: بازرسی بصری، اندازه‌گیری ظرفیت با مولتی‌متر.
3. ترانزیستورها
- علت اهمیت: ترانزیستورها به‌عنوان سوئیچ‌ها و تقویت‌کننده‌ها در برد عمل می‌کنند. خرابی ترانزیستورها می‌تواند عملکرد برد را مختل کند.
- علائم خرابی: عدم عملکرد، داغ شدن غیرعادی.
- نحوه بررسی: تست با مولتی‌متر و تستر دیود.
4. دیودها
- علت اهمیت: دیودها برای هدایت جریان در یک جهت و جلوگیری از برگشت جریان ضروری هستند. خرابی در دیودها می‌تواند باعث مشکلات عملکردی شود.
- علائم خرابی: اتصال کوتاه، قطع شدن.
- نحوه بررسی: تست با مولتی‌متر.
5. مقاومت‌ها
- علت اهمیت: مقاومت‌ها در کنترل جریان و ولتاژ در مدارها نقش دارند. تغییرات غیرعادی در مقدار مقاومت می‌تواند باعث اختلال در عملکرد برد شود.
- علائم خرابی: تغییر مقدار مقاومت، سوختگی.
- نحوه بررسی: اندازه‌گیری مقدار مقاومت با مولتی‌متر.
6. آی‌سی‌ها (مدارهای مجتمع)
- علت اهمیت: آی‌سی‌ها ممکن است عملکردهای پیچیده‌ای را در برد انجام دهند و خرابی آنها می‌تواند منجر به مشکلات عملکردی جدی شود.
- علائم خرابی: آسیب‌های ظاهری، عملکرد غیرمعمول.
- نحوه بررسی: بازرسی بصری، تست عملکرد با تجهیزات تخصصی.
7. فیوزها
- علت اهمیت: فیوزها برای محافظت از مدار در برابر جریان بیش از حد طراحی شده‌اند. فیوزهای سوخته می‌توانند باعث قطع کامل برد شوند.
- علائم خرابی: سوختگی، قطع شدن.
- نحوه بررسی: تست با مولتی‌متر.
8. اتصالات و کابل‌ها
- علت اهمیت: اتصالات و کابل‌ها برای انتقال صحیح سیگنال‌ها و ولتاژها ضروری هستند. مشکلات در اتصالات می‌تواند باعث خاموشی یا عملکرد نادرست برد شود.
- علائم خرابی: شل‌شدگی، آسیب‌دیدگی.
- نحوه بررسی: بازرسی بصری، تست با مولتی‌متر.
9. ترانسفورماتورها
- علت اهمیت: ترانسفورماتورها برای تبدیل ولتاژ ضروری هستند. خرابی آنها می‌تواند باعث تغییر ولتاژ و عملکرد نادرست برد شود.
- علائم خرابی: عدم تطابق ولتاژ، داغ شدن غیرعادی.
- نحوه بررسی: اندازه‌گیری ولتاژهای ورودی و خروجی با مولتی‌متر.
10. پتانسیومترها و سنسورها
- علت اهمیت: پتانسیومترها و سنسورها برای تنظیم و اندازه‌گیری متغیرهای مختلف در برد استفاده می‌شوند. خرابی آنها می‌تواند به عملکرد نادرست برد منجر شود.
- علائم خرابی: عدم تغییر مقاومت، خوانش نادرست.
- نحوه بررسی: اندازه‌گیری مقاومت پتانسیومترها با مولتی‌متر، بررسی عملکرد سنسورها با توجه به مشخصات فنی.
راهنمای انتخاب قطعات یدکی مناسب برای برد ماشین لباسشویی
1. شناخت نیازهای خاص دستگاه
- مدل و شماره قطعه:
- شناسایی مدل: ابتدا مدل دقیق ماشین لباسشویی خود و شماره قطعه مورد نیاز را شناسایی کنید. این اطلاعات معمولاً در دفترچه راهنما یا برچسب روی دستگاه قابل یافت است.
- تطابق قطعات: اطمینان حاصل کنید که قطعه یدکی انتخابی با مدل و مشخصات برد ماشین لباسشویی شما سازگار باشد.
2. انتخاب قطعات با کیفیت
- استفاده از قطعات اصلی:
- خرید از تولیدکنندگان معتبر: برای اطمینان از کیفیت و دوام قطعات، از تولیدکنندگان معتبر و توزیع‌کنندگان اصلی خرید کنید. قطعات اصلی معمولاً از نظر کیفیت و عملکرد برتر هستند.
- بررسی گارانتی: قطعات یدکی با گارانتی معمولاً کیفیت بهتری دارند و در صورت بروز مشکلات، پشتیبانی بهتری ارائه می‌دهند.
3. تشخیص نوع و مشخصات قطعات
- خازن‌ها:
- ظرفیت و ولتاژ: خازن‌ها باید با ظرفیت (میکروفاراد) و ولتاژ (ولتاژ اسمی) مشابه قطعه قبلی انتخاب شوند. استفاده از خازن‌های با ظرفیت یا ولتاژ نادرست می‌تواند به برد آسیب برساند.
- ترانزیستورها و دیودها:
- نوع و مشخصات: ترانزیستورها و دیودها باید با نوع (NPN، PNP، زنر و غیره) و مشخصات مشابه قطعه اصلی انتخاب شوند. شماره فنی قطعات را با دقت بررسی کنید.
- مقاومت‌ها:
- مقدار و توان: مقاومت‌ها باید با مقدار (اهم) و توان (وات) مشابه قطعه قبلی انتخاب شوند. تغییر در این مشخصات می‌تواند به عملکرد برد آسیب بزند.
4. خرید از منابع معتبر
- توزیع‌کنندگان معتبر:
- خرید از فروشگاه‌های معتبر: از فروشگاه‌های آنلاین و فیزیکی معتبر که تخصص در قطعات یدکی دارند، خرید کنید. فروشگاه‌های معتبر معمولاً تضمین کیفیت و اصالت قطعات را ارائه می‌دهند.
- بررسی نظرات کاربران:
- مطالعه نظرات: قبل از خرید، نظرات کاربران و تجربیات دیگر خریداران را بررسی کنید تا از کیفیت و عملکرد قطعات اطمینان حاصل کنید.
5. بررسی سازگاری با دستگاه
- مقایسه مشخصات:
- تطابق با مشخصات فنی: قبل از خرید، مشخصات فنی قطعه یدکی را با مشخصات فنی برد ماشین لباسشویی مقایسه کنید تا از سازگاری آن اطمینان حاصل کنید.
6. نگهداری و حفاظت از قطعات یدکی
- نگهداری صحیح:
- محافظت از قطعات: قطعات یدکی را در محیط خشک و خنک نگهداری کنید تا از آسیب‌های محیطی جلوگیری شود.
- اجتناب از آسیب فیزیکی: از آسیب‌های فیزیکی به قطعات یدکی جلوگیری کنید و آنها را به‌دور از مواد شیمیایی و رطوبت نگهداری کنید.
7. مشاوره و راهنمایی
- مشاوره با تکنسین‌های متخصص:
- درخواست مشاوره: اگر در انتخاب قطعه یدکی مناسب دچار مشکل شدید، از تکنسین‌های متخصص مشاوره بگیرید. آنها می‌توانند به شما کمک کنند تا قطعه یدکی مناسب را انتخاب کنید.
خرابی قطعات الکترونیکی
برد ماشین لباسشویی شامل قطعات الکترونیکی مختلفی است که ممکن است دچار خرابی شوند. این قطعات شامل:
ترانزیستورها و دیودها: خرابی در ترانزیستورها و دیودها می‌تواند به اختلال در عملکرد برد و خاموشی آن منجر شود. این قطعات برای کنترل جریان و ولتاژ در مدارهای مختلف استفاده می‌شوند و خرابی آنها می‌تواند مشکلات جدی ایجاد کند.
خازن‌ها و مقاومت‌ها: خرابی خازن‌ها و مقاومت‌ها نیز می‌تواند به عملکرد نادرست برد و خاموشی آن منجر شود. خازن‌ها برای ذخیره و تأمین انرژی الکتریکی و مقاومت‌ها برای تنظیم جریان و ولتاژ در مدارها استفاده می‌شوند.
مشکلات نرم‌افزاری
گاهی اوقات، مشکلات نرم‌افزاری می‌تواند باعث خاموشی برد شود:
- خطاهای برنامه‌ریزی: خطاهای نرم‌افزاری و باگ‌های موجود در برنامه کنترلر می‌توانند باعث اختلال در عملکرد برد و خاموشی آن شوند. به‌روزرسانی نرم‌افزار و تنظیم مجدد برنامه‌ها می‌تواند به حل این مشکلات کمک کند.
مشکلات با سنسورها و سوئیچ‌ها
سنسورها و سوئیچ‌های مختلفی در برد ماشین لباسشویی برای کنترل عملکرد دستگاه استفاده می‌شوند. خرابی این سنسورها می‌تواند به خاموشی برد منجر شود:
سنسورهای دما و سطح آب: خرابی سنسورهای دما و سطح آب می‌تواند باعث بروز مشکلاتی در عملکرد دستگاه و خاموشی برد شود. این سنسورها برای پایش و کنترل وضعیت دستگاه استفاده می‌شوند.
سوئیچ‌های کنترل: اختلال در سوئیچ‌های کنترل می‌تواند به خاموشی ناگهانی برد منجر شود. این سوئیچ‌ها برای تغییر وضعیت‌های مختلف دستگاه استفاده می‌شوند.
خطاهای انسانی و نصب نادرست
گاهی اوقات، مشکلات ناشی از خطاهای انسانی نیز می‌تواند به خاموشی برد منجر شود:
نصب نادرست: نصب نادرست برد یا قطعات می‌تواند باعث عملکرد نادرست و خاموشی برد شود. بررسی و اطمینان از نصب صحیح قطعات ضروری است.
تنظیمات نادرست: تغییرات نامناسب در تنظیمات دستگاه می‌تواند مشکلاتی در برد ایجاد کند. تنظیمات باید با دقت انجام شوند تا از عملکرد صحیح دستگاه اطمینان حاصل شود.
راه‌حل‌های تعمیر و پیشگیری از خاموشی برد ماشین لباسشویی
خاموشی برد ماشین لباسشویی یکی از مشکلات رایج و پیچیده‌ای است که می‌تواند منجر به اختلال در عملکرد دستگاه و هزینه‌های بالای تعمیرات شود. شناسایی علل خاموشی و اجرای راه‌حل‌های مناسب می‌تواند به طور مؤثر به رفع مشکل کمک کند و از تکرار آن جلوگیری نماید. در این بخش، به بررسی جامع و تخصصی راه‌حل‌های تعمیر و پیشگیری از خاموشی برد ماشین لباسشویی خواهیم پرداخت.
1. تعمیر مشکلات برقی
الف. بررسی و اصلاح اتصالات برق
بررسی پریز برق:
- آزمایش ولتاژ پریز: با استفاده از مولتی‌متر، ولتاژ پریز برق را اندازه‌گیری کنید و از تأمین ولتاژ مناسب برای دستگاه اطمینان حاصل کنید. ولتاژ نادرست می‌تواند باعث عملکرد نامناسب یا خاموشی برد شود.
- بررسی وضعیت فیزیکی پریز: مطمئن شوید که پریز برق از نظر فیزیکی سالم است و هیچ گونه آسیب یا نشتی ندارد. استفاده از پریزهای استاندارد و با کیفیت می‌تواند به جلوگیری از مشکلات برقی کمک کند.
تعمیر یا تعویض سیم‌ها:
- بازرسی سیم‌ها و اتصالات: سیم‌های برق و اتصالات داخلی برد را به دقت بررسی کنید. در صورت مشاهده هر گونه آسیب، شل بودن یا نقص در سیم‌ها، آنها را تعمیر یا تعویض کنید.
- تست اتصالات: از اتصال محکم و صحیح کابل‌ها به برد و سایر قطعات اطمینان حاصل کنید. استفاده از ابزارهای مناسب برای اطمینان از اتصالات صحیح می‌تواند به جلوگیری از مشکلات برقی کمک کند.
اطمینان از اتصال صحیح کابل‌ها:
- تست اتصالات داخلی: اطمینان حاصل کنید که کابل‌ها به درستی و مطابق با نمودار اتصالات به برد و سایر قطعات متصل شده‌اند. اتصالات نادرست می‌تواند به اختلال در عملکرد برد منجر شود.
ب. تعمیر مشکلات منبع تغذیه
تعویض فیوز:
- تشخیص فیوز معیوب: اگر فیوز سوخته است، آن را با فیوزی از نوع و ظرفیت مشابه تعویض کنید. فیوزهای با کیفیت و مناسب برای محافظت از مدارهای برقی ضروری هستند.
بررسی و تعویض منبع تغذیه:
- تست منبع تغذیه: با استفاده از تستر ولتاژ و جریان، منبع تغذیه را بررسی کنید و مطمئن شوید که ولتاژ و جریان مناسب را تأمین می‌کند. در صورت وجود مشکلات، منبع تغذیه معیوب را شناسایی کرده و آن را تعویض کنید.
- استفاده از منبع تغذیه با کیفیت: برای تأمین برق مناسب، از منابع تغذیه با کیفیت و استاندارد استفاده کنید تا از بروز مشکلات برقی جلوگیری شود.
2. رفع مشکلات حرارتی
الف. بهبود تهویه
پاکسازی و تعمیر فن‌های خنک‌کننده:
- بازرسی فن‌ها: فن‌های خنک‌کننده را به دقت بررسی کنید و از عدم وجود گرد و غبار و موانع اطمینان حاصل کنید. تمیز کردن و تعمیر فن‌ها به حفظ عملکرد صحیح سیستم‌های حرارتی کمک می‌کند.
- تعویض فن‌های معیوب: در صورت نیاز، فن‌های خنک‌کننده را تعویض کنید تا از افزایش دما و خاموشی برد جلوگیری شود.
اطمینان از تهویه مناسب:
- بررسی فضای اطراف دستگاه: مطمئن شوید که محیط اطراف دستگاه برای تهویه مناسب آماده است و جریان هوای کافی وجود دارد. تهویه مناسب می‌تواند به جلوگیری از مشکلات حرارتی و خاموشی برد کمک کند.
ب. استفاده از سیستم‌های خنک‌کننده اضافی
- نصب سیستم‌های خنک‌کننده اضافی:
- تامین خنک‌کننده‌های اضافی: در محیط‌های گرم و بدون تهویه مناسب، ممکن است نیاز به نصب سیستم‌های خنک‌کننده اضافی مانند فن‌های اضافی یا سیستم‌های تهویه مطبوع باشد.
- نصب سیستم‌های خنک‌کننده اضافی:
3. تعمیر و تعویض قطعات الکترونیکی
الف. بررسی و تعویض ترانزیستورها و دیودها
تشخیص قطعات معیوب:
- استفاده از تستر T15: با استفاده از تستر T15، ترانزیستورها و دیودها را تست کرده و قطعات معیوب را شناسایی کنید. تستر T15 می‌تواند به شناسایی مشکلات در ترانزیستورها و دیودها کمک کند.
تعویض قطعات معیوب:
- تامین قطعات جدید: ترانزیستورها و دیودهای معیوب را با قطعات جدید و مشابه تعویض کنید. استفاده از قطعات با کیفیت و مطابق با استانداردهای دستگاه بسیار مهم است.
ب. بررسی و تعویض خازن‌ها و مقاومت‌ها
اندازه‌گیری و تست:
- تست خازن‌ها و مقاومت‌ها: با استفاده از مولتی‌متر، خازن‌ها و مقاومت‌ها را تست کرده و مقادیر آنها را بررسی کنید. در صورت مشاهده مقادیر نامناسب یا خرابی، قطعات معیوب را تعویض کنید.
تعویض قطعات معیوب:
- تامین خازن‌ها و مقاومت‌های جدید: خازن‌ها و مقاومت‌های معیوب را با قطعات جدید و مطابق با مشخصات فنی دستگاه تعویض کنید.
4. رفع مشکلات نرم‌افزاری
الف. به‌روزرسانی و اصلاح نرم‌افزار
بررسی خطاهای برنامه‌ریزی:
- بازرسی نرم‌افزارهای کنترل: نرم‌افزارهای کنترلر را بررسی کرده و خطاهای احتمالی را شناسایی کنید. به‌روزرسانی‌های نرم‌افزاری و اصلاح خطاهای موجود می‌تواند به بهبود عملکرد برد کمک کند.
تنظیم مجدد برنامه‌ها:
- تنظیمات دستگاه: برنامه‌های کنترلی دستگاه را بازنشانی کرده و تنظیمات را مطابق با دستورالعمل‌های سازنده تنظیم کنید. تنظیمات صحیح می‌تواند به جلوگیری از مشکلات نرم‌افزاری کمک کند.
5. تعمیر و تنظیم سنسورها و سوئیچ‌ها
الف. بررسی سنسورها
- تست سنسورها:
- استفاده از تستر: سنسورهای دما، سطح آب و سایر سنسورها را با استفاده از تسترهای مناسب بررسی کنید. در صورت خرابی، سنسورها را تعویض کنید.
- تست سنسورها:
ب. بررسی و تنظیم سوئیچ‌ها
- بررسی سوئیچ‌های کنترل:
- تست و تنظیم: سوئیچ‌های کنترل دستگاه را تست کرده و تنظیمات آنها را بررسی کنید. در صورت خرابی، سوئیچ‌ها را تعویض کنید.
- بررسی سوئیچ‌های کنترل:
6. پیشگیری از خاموشی برد
الف. نگهداری و نظافت منظم
پاکسازی دستگاه:
- تمیز کردن منظم: به‌طور منظم دستگاه را از گرد و غبار و آلودگی‌ها پاک کنید تا عملکرد سیستم‌های حرارتی و خنک‌کننده بهینه باقی بماند.
بازرسی دوره‌ای:
- بازرسی قطعات: به‌طور منظم برد و قطعات الکترونیکی را برای شناسایی زودهنگام مشکلات بررسی کنید و از عملکرد صحیح آنها اطمینان حاصل کنید.
ب. استفاده از ابزارهای مناسب
استفاده از تستر T15:
- تشخیص دقیق مشکلات: با استفاده از تستر T15، مشکلات برد و قطعات الکترونیکی را به‌طور دقیق شناسایی و رفع کنید. تستر T15 به شما کمک می‌کند تا به‌طور مؤثر قطعات معیوب را شناسایی و تعمیر کنید.
خرید از منابع معتبر:
- استفاده از قطعات با کیفیت: از قطعات و ابزارهای با کیفیت و از منابع معتبر استفاده کنید تا از عملکرد صحیح و طول عمر بالا اطمینان حاصل کنید.
ج. آموزش و آگاهی
شرکت در دوره‌های آموزشی:
- دوره‌های پرچم: با شرکت در دوره‌های آموزشی پرچم، اطلاعات و مهارت‌های خود را در زمینه تعمیر و عیب‌یابی بردهای الکترونیکی افزایش دهید. این دوره‌ها شامل مفاهیم پایه تا پیشرفته بوده و به شما کمک می‌کند تا به‌طور مؤثرتر با مشکلات بردهای الکترونیکی مقابله کنید.
استفاده از منابع آموزشی:
- منابع آنلاین و تخصصی: با استفاده از منابع آموزشی آنلاین و مطالب تخصصی، اطلاعات خود را به‌روز نگه‌دارید و از تکنیک‌ها و روش‌های جدید در تعمیر بردها آگاه شوید.
دیدگاهتان را بنویسید
