روش تست منبع تغذیه سوئیچینگ

در این بخش قصد داریم که انواع روش های تست منبع تغذیه سوئیچینگ  رو به شما دوستان عزیز آموزش بدهیم. از اینکه سایت پرچم رو برای یاد گیری انتخاب کرده اید متشکرم.

امیدوارم که بتونم آموزشی خوبی در این باب ارائه دهم. بنده مهدی صفربیرانوند به همراه همکارم خانم مهندس فاطمه ترانه که سالیان زیادی هست در زمینه الکترونیک فعالیت می کنیم در خدمت شما هستیم.

تقریبا این زمانه همه پاور ها از نوع سوئیچینگ هستند از شارژر موبایل گرفته تا پاور های تابلو روان.

پاور های سوئیچینگ موجود در بازار اکثرا تقلبی هستند و نمیشه به جریان خروجی که روی لیبل ان ها نوشته شده است اعتماد کرد. مثل یک پاور 12 ولت 5 آمپری تهیه می کنی ولی در بهترین حالت 3 آمپر به شما خروجی تحویل می دهد. ولی با روشی که خدمتتون عرض می کنم می تونید منبع تغذیه رو تست کنید و از میزان واقعی خروجی آمپر ان مطلع شوید.

شما می توانید یک مصرف کننده جریان به پاور وصل کنید، هم زمان میزان ولتاژ و جریان خروجی از پاور رو اندازه گیری کنید. یک آزمایش ساده رو با همدیگر انجام می دهیم: البته این یک راه است بازم راه داریم که در ادامه توضیح میدم خدمتتون. پس با ما همراه باشید.

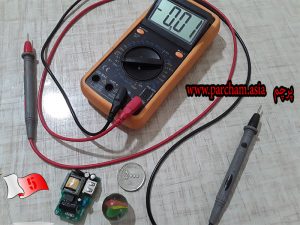

تست و عیب یابی پاور با مولتی متر

این روش برای پاور های مورد استفاده قرار می گیره که خراب هستند و چراغ LED  روی پاور روشن نمیشه. یا ولتاژ خروجی ولتاژ ندارد.

تست اول

برای اینکه بفهمیم کدام قسمت قسمت از مدار معیوب است ابتدا از اول مدار شروع که تست می کنیم. اول پراب ها و سیم وردی به پاور را بررسی می کنیم سپس فیوز رو تست می کنیم برای تست فیوز می توانید از تست اتصال کوتاه اهم متر استفاده می کنیم و اگه فیوز اتصال داشته باشد یعنی بوق بزند فیوز سالم است.

تست دوم

خازن های ترانس رو چک می کنیم روش تست کردن خازن بهترین روشن و ساده ترین روش استفاده از خازن سنچ اهم متر است.  ساید برای خیلی از دوستان سوال باشه خازن سنج روی اهم متر نیست. ببینید دوستان اهم متر های نسل جدید همه مولتی متر هستند یعنی چند پارامتر رو میژه باهاشون اندازه گیری کرد مثلن ولتاژ (ولت متر) جریان (آمپر متر) خازن سنج (ظرفیت خارن) سلف (میزان هانری سلف) و اهم (میزان سنجش مقاومت که بهش اهم متر می گویند).

تست سوم

ترانس یا همان چوک رو به صورت تست اتصال کوتاه تست می کنند یعنی سیم پیچ اولیه دوتا پایه اون رو تست اتصال کوتاه می زنیم بینم بوق میزنه یا نه اگه بوق بزنه یعتی سالمه ولی اگه مقدار بینهایت رو نمایش داد یعنی ترانس سیم پیچ اولیه اون سوخته. سیم پیچ ثانویه رو هم به همین صورت تست کنید.

تست چهارم

ست دیودها دیود یک قطعه یکسو می باشد یعنی مانند یه سیم عمل می کنه از یک طرف جریان عبور می کنه فقط یعنی اگه این قطعه 2 پایه رو برعکس در مدار قرار دهید کار نمی کند برای تست دیود هم می تونید از تست اتصال کوتاه استفاده کنید. پراب مثبت رو در بخشی که بدون نوار است بگدارید و پراب منفی رو در قسمتی که نوار نقراه ای داره قرار بدید اگه مقدار مقاومت نمایش داد یعنی سالمه ولی اکه اتصال باز یا مقدار بینهایت رو نمایش داد یعنی دیود خرابه. اگه پراب ها رو برعکس کنید باید مقدار بینهایت رو ببینید که طبیعی می باشد.

آزمایشی برای تست پاور سوئیچینگ

پاور 12 ولت 5 آمپر رو به یک موتور  DC  یا رشته ای از LED  وصل می کنیم. آمپرمتر رو به صورت سری و ولت متر رو به صورت موازی به خروجی منبع تغذیه وصل می کنیم. و نتایج رو بررسی می کنیم اگه تونستید به موتور DC  یک چرخ ربات وصل کنید و با دست چرخ رو بگیرید و یا با پارچه ای چیزی چرخ رو بگیرید تا مانع از حرکت چرخ بشیم این کار باعث میشه تا میزان جریان مورد نیاز موتور بیشتر شود و آمپر بیشتر از منبع تغذیه کشیده شود. می توانید در نیرو های مختلف پاور رو تست کنید و نتایج رو بر روی مولتی متر بینید.اگر جریان خروجی کمتر از مقدار عددی (مقداری که روی لیبل پاور نوشته شده است) بود و ولتاژ افت کرد یا کاهش پیدا کرد بدونید که این پاور جنس خوبی نیست.

روش اندازه گیری آمپر (سری قرار گرفتن آمپر متر)

روش اندازه گیری ولتاژ (ولت متر به سورت موازی قرار گرفته است)

خوب بعد از این ازمایش شما ببینید بیشترین آمپری رو که آمپر متر میتونه نشون بده در طول دوره آزمایش چند است، اون عدد رو می توان به عنوان توان واقعی پاور در نظر گرفت نه عددی که روی پاور نوشته شده است.

ازمایش دیگه برای تست پاور سوئیچینگ صنعتی

وقتی پاور رو به یک مصرف کننده وصل کرده اید برای مثال LED و مشاهده کردید که LED  در حال خاموش و روشن شدن هستش (البته تعداد LED  ها باید زیاد باشد تا آمپر بالای رو مصرف کنند) بدونید که مدار محدود کننده جریان پاور وارد عمل شده و برای اینکه از سوختن پاور جلوگیری کنه این کار رو انجام میده و می توان نتیجه گرفت که این پاور نمیتوان آمپر مورد نیاز مصرف کننده رو تامین کنه بنابراین این نیز یک روش تست پاور های سوئیچینگ می باشد.

برای این که بتونید عیب یابی و تعمیر پاور های سوئیچینگ رو یاد بگیرید این آموزش رو ببینید خیلی تکنیک تجربی و علمی در این آموزش توضیح داده شده است حاصل کلی تجربه تعمیر کردن پاور سوئیچینگ می باشد

راستی این تست رو با مقاومت آجری یا المنت هم می تونید انجام بدید.

این تست ها بیشتر  برای زمان هستند که شما پاوری دارید که لامپ اون روشن میشه و خروجی 12 ولتی داره ولی نمی دونید چند آمپر میشه ازش خروجی گرفت یا مناسب چه آمپری می تونه باشه، یا می خواهید کیفیت ترانس رو اندازه گیری کنید.

درصورتی که دوستان لازم بدونن و نیاز داشته باشند یک آزمایشی رو برای تست پاور سوئیچینگ به صورت عملی انجام میدم و فیلمش رو براتون میزام.

دوستان نظرتون رو بفرمایید تا بتونیم با همدیگه مطالب مفیدی برای بقیه تولید کنیم.

موق و پیروز باشید
