با سلام خدمت شما همراهان همیشگی سایت پرچم، امروز میخوام که در مورد نقشه و ساتمان داخلی پاور کامپیوتر و پاور صنعتی صحبت کنیم امیدوارم تا انتهای این برنامه با بنده همراه باشد تا زیر و بم این پاور ها رو در بیاریم.

در این پست طولانی همه نقشه و مدارهای پاور های کامپیوتر رو بررسی کردیم برای بررسی پاور های صنعتی را می توانید ببینید

تعمیر پاور سوئیچینگ صنعتی توسط خانم مهندس ترانه

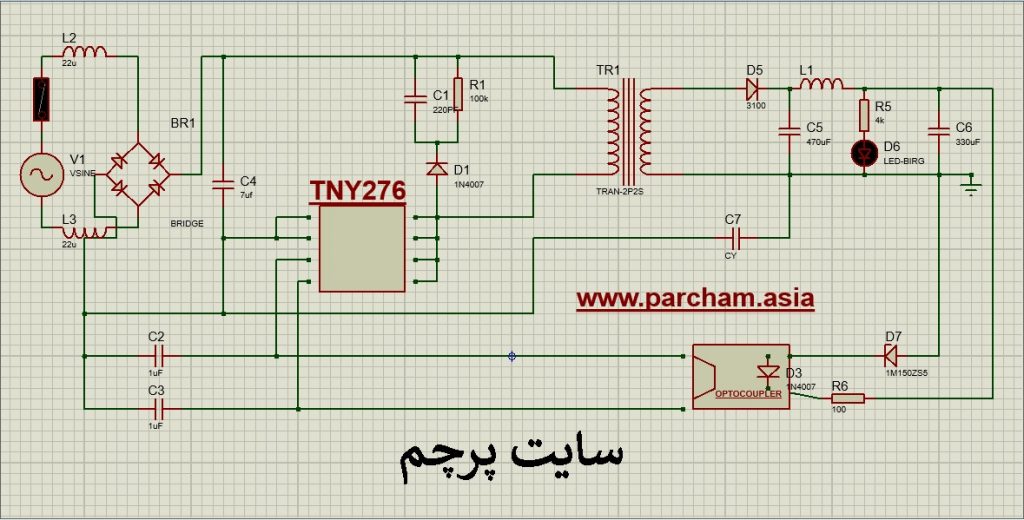

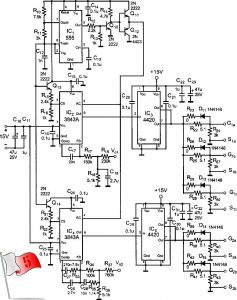

مدار منبع تغذیه سوئیچینگ 12 ولتی با IC نوسان ساز

این مدار برای تمامی برد ها الکترونیکی که از ای سی های TNY276 و… نوسان ساز استفاده می کنند مورد استفاده قرار می گیرد. یکی از معروف ترین و متداول ترین منابع تغذیه سوئیچینگ می باشد.

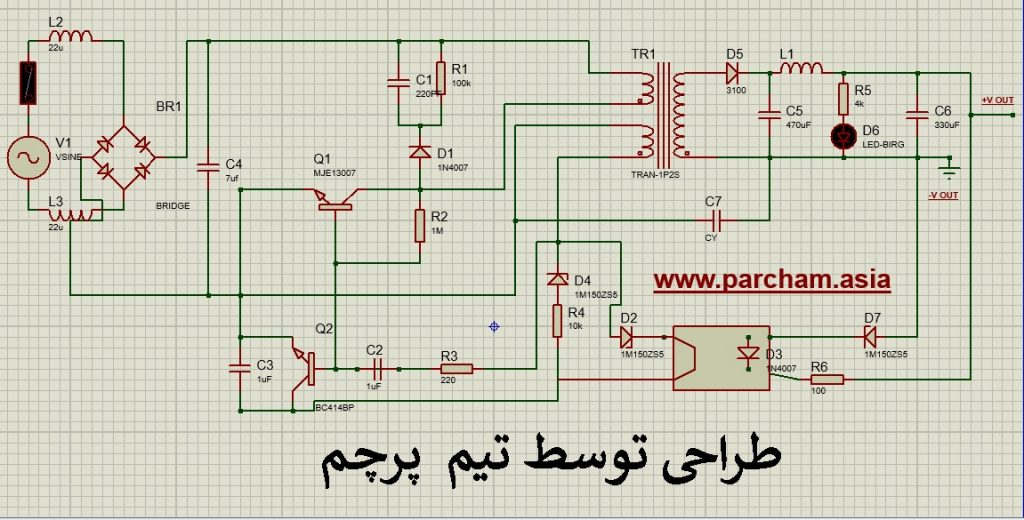

مدار منبع تغذیه 12 ولتی با ترانزیستور

این مدار توسط ترانزیستور های E1300  و ترانزیستور های منبع تغذیه ساخته شده است.

دوره آموزش تعمیرات برد الکترونیکی

پاور ها در مجموع ساختمان یکسانی دارند ولی اگه توی پاور های مختلف مدارهای مختلف می بینید به این دلیل است که سلیقه های ساخت و طراحی پاور متفاوت است.

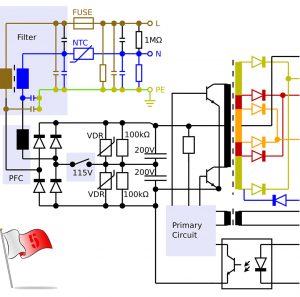

معمول پاور ها از 4 بخش اصلی تشکیل شده

بخش اول وردی ولتاژ

در بخش ورودی ولتاژ ما معمولان فیوز رو داریم و یک کلید.

در ابتدا برق 220 ولت AC توسط یک پایه که دارای سه پین است وارد مدار پاور می شود.

یک خازن به عنوان ضربه گیر بطور موازی با محل ورود برق 220 ولت به پاور قرار دارد. هنگامی که دو شاخه پاور را به پریز برق وصل می کنید یک جرقه زده می شود و ممکن است این جرقه به مدار آسیب بزند. خازن ضربه گیر ولتاژ اضافه موقع جرقه زدن را می گیرد و اجازه نمی دهد این ولتاژ اضافه وارد مدار پاور شود.

آموزش تعمیر برد کولرهای گازی به صورت تخصصی

با استفاده از فیوز تنها اجازه عبور مقدار مشخصی جریان داده می شود و اگر جریان بیشتری از آنچه روی فیوز نوشته شده است رد شود فیوز می سوزد و ولتاژ مدار قطع می شود.

مقاومت های ورودی پاور

مقاومت NTC با دما نسبت عکس دارد. در لحظه اول که پاور روشن می شود مقاومت NTC اجازه عبور جریان زیادی را نمی دهد و با بالا رفتن دما در پاور مقاومت NTC کمتر می شود و جریان بیشتری وارد مدار پاور می شود.

با توجه به اينکه منابع تغذية سوئيچينگ به عنوان يك منبع توليد کننده نويز برای مدارات مخابراتی می باشند، با فيلتر كردن ورودی و خروجی، بايد ميزان اثر تداخل الكترومغناطيسی را تا حد امكان كاهش داد. چرا که با بالا رفتن فركانس در مدار داخلی پاور، هارمونيك‌هايی با فركانس بالاتر از فركانس اصلی منبع ايجاد می گردند و موجب تداخل در باندهای راديويی و مخابراتی می‌گردد. معمولا اين بخش از دو عنصر القاگر و خازن تشکيل شده است، که وظيفه ممانعت از خروج نويز حاصل از سيستم سوئيچينگ منبع تغذيه به بيرون و همچنين ممانعت از ورود فركانس‌های اضافی حاصل از دوران موتورهای الكتريكی و يا سيستم‌های توليد كننده حرارت به داخل منبع تغذيه را بر عهده دارد. امروزه علاوه بر تقويت لاين فيلتر، با تعبيه PFC در بخش ورودی، پيشرفت‌های بيشتری صورت گرفته است.

بیشتر بدانید: کار ترانس سوئیچینگ و معنی علامت های روی ترانس ها

مدار Line Filter در بیشتر پاور ها حذف شده است. از پل دیود برای یکسوسازی تمام موج در مدار پاور استفاده می شود. در ابتدا در برق 220 ولت شهری که دارای ولتاژ AC می باشد نمودار ولتاژ آن بصورت زیر می باشد.

فیوز

مقاومت NTC

مدار Line Filter یا EMI

پل دیود

بخش دوم تبدیل ولتاژ AC  به DC

در این بخش معمولان تراسفرماتور وجود دارد که ورودی ولتاژAC  رو گرفتهحالا بنا به نیاز یا ترانس افزاینده یا ترانس کاهند یا هر نوع ترانسی دیگه میتونه باشه که ولتاژ AC  رو به ولتاژ  AC  تبدیل می کند فقط در این بخش سطح ولتاژ تغیر میکنه یا بیشتر یا کمتر می شه. بعدش با توجه به مدار تبدیل ولتاژ AC  به DC  و استفاده از دیود پول و خازن این تبدیل انجام می شود

پیش فروش آموزش جامع صفر تا صد الکترونیک ویژه بازار کار(1)

بخش سوم تنظیم کردن ولتاژ و رگوله کردن ولتاژ

در این بخش در پاور های کامپیوتر رگولاتور های متفاوتی وجود دارد که ترانس خروجی های مختلفی رو تولید می که و هر کدام به صورت جداگانه به DC  تبدیل می شوند و توسط یک سوکت به خروجی هدایت می شود

ولتاژ ورودی ترانس کاهنده T1 یک ولتاژ AC فرکانس بالا می باشد و در خروجی ترانس ولتاژ های زیر باید وجود داشته باشد. در خروجی ترانس T1 ولتاژ های بدست آمده AC و در فرکانس بالا می باشند.

ولتاژ 12+ ولت

ولتاژ 5+ ولت

ولتاژ 12- ولت

ولتاژ 5- ولت

دیود های شاتکی

با استفاده از دیود های شاتکی ولتاژ های AC فرکانس بالا یکسو می شوند. دقت کنید که برای هر کدام از ولتاژ های 12+ و 12- و 5+ و 5- ولت دیود های شاتکی وجود دارد.

با استفاده از خازن های الکترولیتی این بخش از مدار ولتاژ AC یکسویه تبدیل به ولتاژ DC می شود.

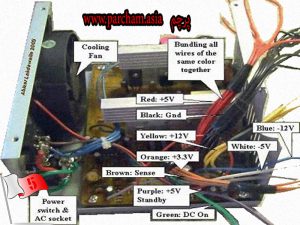

دقت کنید در اینجا خروجی های 12+ و 12- و 5+ و 5- و 3.3- ولت داریم که همگی ولتاژهای DC می باشند.

خازن ها

خروجی ه

بیشتر بدانید : روش تست منبع تغذیه سوئیچینگ

بخش چهارم خروجی ولتاژ می باشد.

خروجی ترانس کامپیوتر به صورت سوکت استاندارد می باشد وخروجی پاور های صنعتی به ترمینال مثبت و منفی می باشد.

آموزش تعمیر برد پکیج مدل های مختلف به صورت تخصصی

در این بخش می توانید  دانلود نقشه پاور کامپیوتر  رو انجام دهید.

برای دانلود نقشه پاو کامپیوتر کلیک کنید

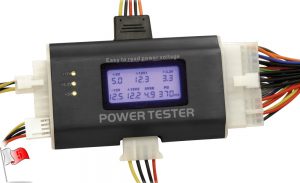

تست ولتاژ ها

تست ولتاژ ها معمولا برای راحت تر شدن توسط دستگاهی به عنوان POWER TESTER انجام می شود. این دستگاه به شما کمک می کند تا بتوانید تشخیص درستی از نوسان پاورتان داشته باشید.این دستگاه توسط نمایشگری که در اختیار شما قرار داده است ولتاژ های مختلف را شناسایی می کند.

برای تست تمامی قطعات و پاور های سوئیچینگ این آموزش رو ببینید:

روش تست منبع تغذیه سوئیچینگ

مثلا اگر این پاوری که به دستگاه متصل است نوسان داشته باشد، هر کدام از ولتاژ ها که نوسان داشته باشند به صورت چشمک زن نمایش داده می شوند. در مقاله تست پاور بطور کامل برایتان نحوه تست کردن پاور به روش های مختلف را توضیع داده ایم.

با این وسیله خیلی راحت می تونید پاور کامپیوتر رو تست کنید و اگه جای از مدار مشکل داشته باشه به شما نمایش می دهد.

در این بخش چند نمونه از پاور های کامپیوتر رو بررسی می کنیم و مدار این پاور ها رو تحلیل می کنیم.

کامپیوتر های خوب از پاور های با کیفیت و بادوام و پرقدرت استفاده می کنن این نوع پاور ها همگی از نوع پاور سوئیچینگ هستند. در حال حاضر ، یک کامپیوتر تبدیل به نقطه قوت لوازم الکتریکی مورد نیاز برای هر خانه شده است ، زیرا در خانه و محل کار بسیار مفید است.

اما محدودیت طول عمر و تاریخی مصرف پاور های سوئیچینگ کامپیوتر. نوع منبع تغذیه استفاده شده در کامپیوتر بسیار مهم است زیرا برای ارتقاع سیستم کامپیوتر به ورژن بالاتر نیاز مند پاور قدرتمندی می باشد.

کامپیوترهای قدیمی کجا هستند؟ به احتمال زیاد در گوشه انباری خونه داره خاک میخوره و هرکی میپرسه از شما میگید 2 تا کامپیوتر دارم یکی این که دارم استفاده می کنم یکی دیگه هم دارم کهیه کم قدیمیه باید خدمتتون عرض کنم که اگه پاور رو بررسی کنید شاید به درد های هم بخوره.

در این پست طولانی همه نقشه و مدارهای پاور های کامپیوتر رو بررسی کردیم برای بررسی پاور های صنعتی

تعمیر پاور سوئیچینگ صنعتی توسط خانم مهندس ترانه

را می توانید ببینید

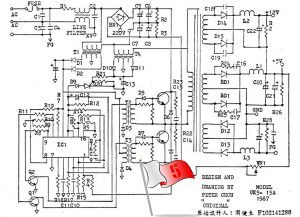

مدار منبع تغذیه سوئیچینگ 5V 12V 15A

این یک مدار منبع تغذیه سوئیچینگ 5V 12V  ، حداکثر 15A است. این یک طرح قدیمی از منبع تغذیه PC 200W است. این مدار برای تعمیر مناسب است. من از IC محبوب TL494 به عنوان اصلی استفاده می کنم. در مدار دارای یک خروجی دوگانه در 2 قسمت است.

5V 15A و -5V 1A
12V 10A و -12V 1A
TL494 که محبوب IC PWM است

این نقشه و مدار پاور های خیلی قدیمی می باشد که از ترانزیستور های bjt  استفاده شده که دیگه از این نوع پاور ها خیلی کم وجو داره برای همینم از این نوع پاور عبور می کنیم و به سراغ مدار پاور های دیگه از کامپیور های جدیدتر می پردازیم.

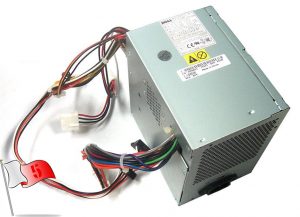

پاورکامپیوتر مدل Dell GX620

مدتها بود که از پاور Dell GX620 Computer استفاده می کردم زیرا این محصول از ماندگاری خوبی برخوردار است. چند روز پیش آن را خرابش کردم بردمش پیش دوستم. دوستم که تعمیرکار رایانه است گفت منبع تغذیه با مشکل جدی برخورده . او به من گفت كه یکی دیگه از این نوع پاور ها از سایت amazon.com بخرم،  گفت که جنس بسیار خوبی داره و هم قیمتش پاینه هم کیفیتش خوبه.

بعضی اوقات، تغییر مدارهای منبع تغذیه کامپیوتر یه خورد مشکله چون قطعاتی که خراب هستند توی پازار گیر نمیان.  بعضی وقتا هم گیر میاری می بینی از کل پاور گرونترن و تشخیص میدی یه پاورنو بخری تا بخوای اینو تعمیر کنی.

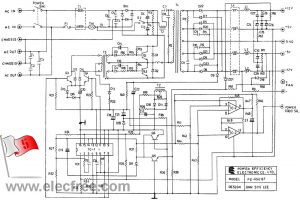

 منبع تغذیه کامپیوتر سوئیچینگ 110V-220V-200W

این منبع تغذیه کامپیوتر نمونه مرسومی می باشدمزیت های مختلفی داره برای کامپیوتر. مثلا تنظیم اون بر روی مد 110 ولت و 220 ولت برای برق ایرانی و خارجی این نشونه به یه پاور مناسب نزدیک شدیم. ولتاژهای خروجی این پاور 5 ولت و 12 ولت مثبت و 12 ولت منفی است برای بخش های از کامپیوتر قابل استفادس در این منبع تغذیه و پاور سویچینگ از IC TL494  استفاده شده است.

مدار منبع تغذیه کامپیوتر مدل Compaq 200W

امروزه دوستانی که تعمیر پاور کامپیوتر انجام میدن این نوع از پاور کامپیوتر رو خوب می شناسند. با مدار این پاور آشنا هستند در زیر مدار این پاور را براتون قرار می دهم.

در این پست طولانی همه نقشه و مدارهای پاور های کامپیوتر رو بررسی کردیم برای بررسی پاور های صنعتی

تعمیر پاور سوئیچینگ صنعتی توسط خانم مهندس ترانه

را می توانید ببینید

مدار منبع تغذیه کامپیوتر قدیمی کامپیوتر با استفاده از TL494

در آن نوع از پاور های کامپیوتری قدیمی هیچیش به درد نمی خوره فقط IC TL 494  در این مدار به کار رفته به درد می خوره بقیش  رو باید بندازید دور.

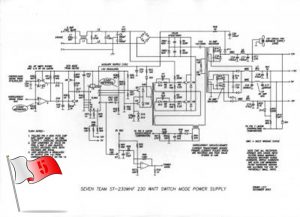

مدار منبع تغذیه کامپیوتر 230W 220V

در این نوع از منابع تغذیه هم از IC TL 494  استفاده شده و خروجی 5 ولتی و 12 ولتی رو به صورت جداگانه داریم.

مدار منبع تغذیه کامپیوتر های چینی 250W

این پاور یک محصول چینی است و 250 ولت قدرت خروجی این پاور می باشد. از IC TL 494  استفاده شده در طراحی این مدار خروجی ولتاژ 5 ولت و 12 ولت مثبت و منفی می باشد این نوع از پاور ها پاور های خوبی هستند و برای کامپیوتر مناسب هستند.

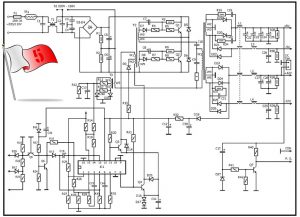

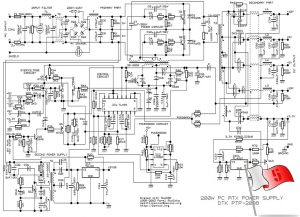

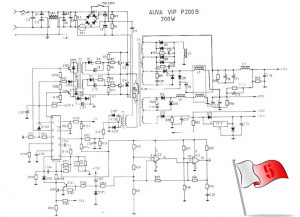

پاور کامپیوتر مدل200W ATX

در این پست طولانی همه نقشه و مدارهای پاور های کامپیوتر رو بررسی کردیم برای بررسی پاور های صنعتی

تعمیر پاور سوئیچینگ صنعتی توسط خانم مهندس ترانه

را می توانید ببینید

توضیحات مدار

این مدار منبع تغذیه از تراشه TL494 استفاده می کند. مدار مشابه در بیشتر منبع تغذیه با توان خروجی حدود 200W استفاده می شود. دستگاه از مدار ترانزیستور push-pull با تنظیم ولتاژ خروجی استفاده می کند.

یک قسمت آماده به کار را وارد کنید

ولتاژ خط از مدار فیلتر ورودی (C1 ، R1 ، T1 ، C4 ، T5) به یکسو کننده پل می رود. هنگامی که ولتاژ از 230 ولت به 115 ولت روشن می شود ، سپس یکسو کننده مانند دوبل کار می کند. Varistors Z1 و Z2 دارای عملکرد محافظت از ولتاژ در ورودی خط هستند. ترمیستور NTCR1 جریان ورودی را تا زمانی که خازن های C5 و C6 شارژ نشود ، محدود می کند. R2 و R3 فقط برای خازنهای تخلیه پس از قطع منبع تغذیه هستند. هنگامی که منبع تغذیه به ولتاژ خط وصل می شود ، ابتدا خازن های C5 و C6 برای حدود 300 ولت شارژ می شوند. سپس منبع تغذیه ثانویه را کنترل کنید که توسط ترانزیستور Q12 کنترل می شود و در خروجی V ولتاژ خواهد بود. در پشت تنظیم کننده ولتاژ IC3 ولتاژ 5 ولت قرار خواهد گرفت ، که به مادربرد می رود و برای منطق روشن کردن و کارکردهای “Wake on چیزی” لازم است. ولتاژ بی ثبات بعدی از طریق دیود D30 به تراشه اصلی کنترل IC1 و ترانزیستورهای کنترل Q3 و Q4 می رود. هنگامی که منبع تغذیه اصلی در حال کار است ، این ولتاژ از + 12 ولت از طریق دیود D عبور می کند.

حالت آماده به کار(Stand-By mode)

در حالت آماده به کار منبع تغذیه اصلی است که توسط ولتاژ مثبت در پین PS-ON از طریق مقاومت R23 از منبع تغذیه ثانویه مسدود شده است. به دلیل این ولتاژ ، کانال ترانزیستور Q10 باز شده است ، که Q1 را باز می کند ، که ولتاژ مرجع + 5 ولت را از پین 14 IO1 تا پین 4 IO1 اعمال می کند. مدار روشن کاملاً مسدود شده است. Tranzistors Q3 و Q4 هر دو سیم پیچ مدار کوتاه و ترانسفورماتور کمکی T2 باز و با اتصال کوتاه هستند. با توجه به اتصال کوتاه هیچ ولتاژ بر روی مدار قدرت نیست. با ولتاژ روی پین 4 می توانیم حداکثر عرض پالس را بر روی خروجی IO1 حرکت دهیم. ولتاژ صفر به معنای بالاترین پالس عرض است. + 5 ولت به این معنی است که نبض از بین می رود.

شروع به کار کردن پاور

شخصی دکمه پاور را روی کامپیوتر فشار می دهد. منطق مادربرد پین ورودی PS-ON را وارد زمین می کند. ترانزیستور Q10 بسته می شود و Q1 بعدی بسته می شود. خازن C15 شارژ خود را از طریق R15 شروع می کند و در پین 4 IC1 به لطف R17 ولتاژ را به صفر کاهش می دهد. با توجه به این ولتاژ حداکثر عرض پالس به طور مداوم افزایش یافته و منبع تغذیه اصلی به راحتی اجرا می شود.

در حالت عادی پاور( روشن بودن)

در یک کار عادی ، منبع تغذیه است که توسط IC1 کنترل می شود. وقتی ترانزیستورهای Q1 و Q2 بسته می شوند ، سپس Q3 و Q4 باز می شوند. وقتی می خواهیم یکی از ترانزیستورهای برق را باز کنیم (Q1 ، Q2) ، پس باید ترانزیستور هیجان انگیز او را ببندیم (Q3 ، Q4). جریان از طریق R46 و D14 و یک سیم پیچ T2 عبور می کند. این ولتاژ هیجان فعلی بر اساس ترانزیستور قدرت و به دلیل ترانزیستور بازخورد مثبت به سرعت به اشباع می رود. پس از پایان کار ، هر دو ترانزیستور هیجان انگیز باز می شوند. بازخورد و بازخورد مثبت از سیم پیچ های هیجان انگیز ، سریع ترانزیستور برق را می بندد. پس از پردازش با ترانزیستور دوم دوباره تکرار می شود. ترانزیستورهای Q1 و Q2 به طور متناوب یک انتهای سیم پیچ اولیه را به ولتاژ مثبت یا منفی متصل می کنند. شاخه برق از طریق سیم پیچ سوم ترانسفورماتور T2 هیجان انگیز از فرستنده Q1 (جمع کننده Q2) عبور می کند. سیم پیچ اصلی بعدی ترانسفورماتور اصلی T3 و خازن C7 به مرکز مجازی ولتاژ منبع تغذیه.

در این پست طولانی همه نقشه و مدارهای پاور های کامپیوتر رو بررسی کردیم برای بررسی پاور های صنعتی

تعمیر پاور سوئیچینگ صنعتی توسط خانم مهندس ترانه

را می توانید ببینید

تنظیم ولتاژ خروجی

ولتاژهای خروجی + 5V و + 12V با R25 و R26 اندازه گیری می شوند و میزان خروجی آنها به IC1 می رود. ولتاژهای دیگر تثبیت نشده و با تعداد سیم پیچ و قطبش دیود توجیه می شوند. در خروجی سیم پیچ واکنش پذیری به دلیل تداخل فرکانس بالا ضروری است. این ولتاژ از ولتاژ قبل از سیم پیچ ، عرض پالس و چرخه مدت امتیاز می گیرد. در خروجی پشت دیودهای یکسویه یک سیم پیچ مشترک برای تمام ولتاژها است. هنگامی که جهت سیم پیچ ها و تعداد سیم پیچ ها مطابق با ولتاژهای خروجی را حفظ می کنیم ، آنگاه سیم پیچ مانند ترانسفورماتور کار می کند و ما برای بار نامنظم ولتاژهای فردی جبران می کنیم. در یک روش معمول انحراف ولتاژ به 10٪ از مقدار دارای ارزش است. از تنظیم کننده مرجع 5V داخلی (پین 14 IC1) ولتاژ مرجع از طریق تقسیم ولتاژ R24 / R19 به ورودی معکوس (پین 2) تقویت کننده خطا می رود. از خروجی منبع تغذیه ولتاژ از طریق تقسیم کننده R25 ، R26 / R20 ، R21 به ورودی غیر معکوس (پین 1) می رسد. بازخورد C1 ، R18 ثبات تنظیم کننده را فراهم می کند. ولتاژ از تقویت کننده خطا با ولتاژ رمپ در خازن C11 مقایسه می شود. وقتی ولتاژ خروجی کاهش یابد ، ولتاژ در تقویت کننده خطا بیش از حد کاهش می یابد. پالس هیجان انگیز طولانی تر است ، ترانزیستورهای قدرت Q1 و Q2 بیشتر باز می شوند ، عرض پالس قبل از سیم پیچ خروجی گرمتر می شود و قدرت خروجی افزایش می یابد. تقویت کننده خطای دوم توسط ولتاژ روی پین 15 IC1 مسدود شده است.

پاور خوب و سالم

صفحه اصلی به سیگنال “PowerGood” احتیاج دارد. وقتی تمام ولتاژهای خروجی به ثبات برسد ، سیگنال PowerGood به + 5V (یکی منطقی) می رود. سیگنال PowerGood معمولاً به سیگنال RESET متصل می شود.

تنظیم ولتاژ 3.3 ولت

به مدار متصل به ولتاژ خروجی + 3.3V نگاه کنید. این مدار به دلیل از بین رفتن ولتاژ روی کابل ها باعث تثبیت ولتاژ اضافی می شود. وجود دارد

در این پست طولانی همه نقشه و مدارهای پاور های کامپیوتر  روبا همدیگه بررسی کردیم  اما در

تعمیر پاور سوئیچینگ صنعتی توسط خانم مهندس ترانه

روش تعمیر و تست پاور های صنعتی رو به صورت کامل و تصویری آموزش داده ایم. امیدارم که از این آموزش لذت ببرید

دوستان عزیز در این بخش بحث نقشه و مدار پاور های و منابع تغذیه کامپیوتر به پایان می رسد امیدوارم که براتون مفید بوده باشه اگه میخواید به بنده امید بدید و بهم انگیزه بدید که بازم از این کارا براتون انجام بدم نظر یا پیشنهادتون رو در پایین همین بخش برام بزارید با سپاس فراوان از توجه شما.
