منبع تغذیه 12 ولتی یکی از پرکاربرد ترین منبع تغذیه ها می باشد و در اکثر دستگاه های الکترونیکی از این منبع تغذیه استفاده میکنند. از دوربین مدار بسته گرفته تا تابلو های LED  و ترازو و…

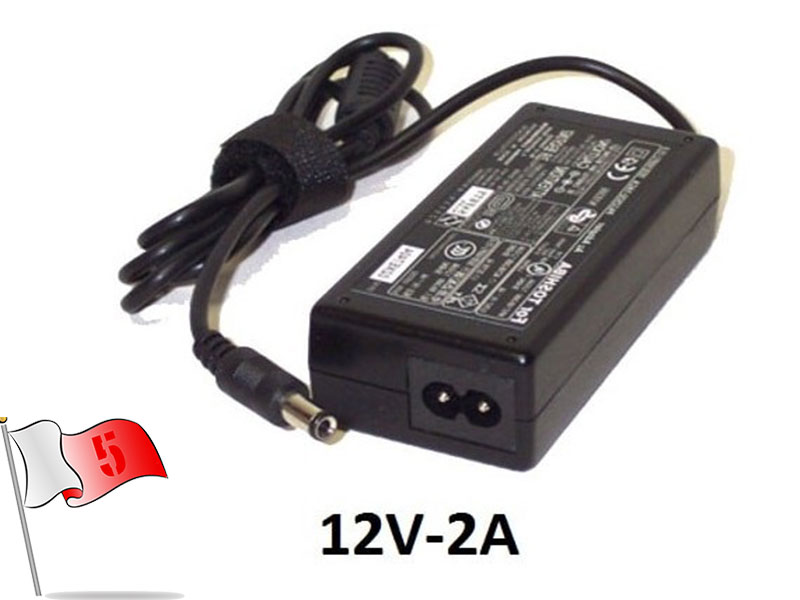

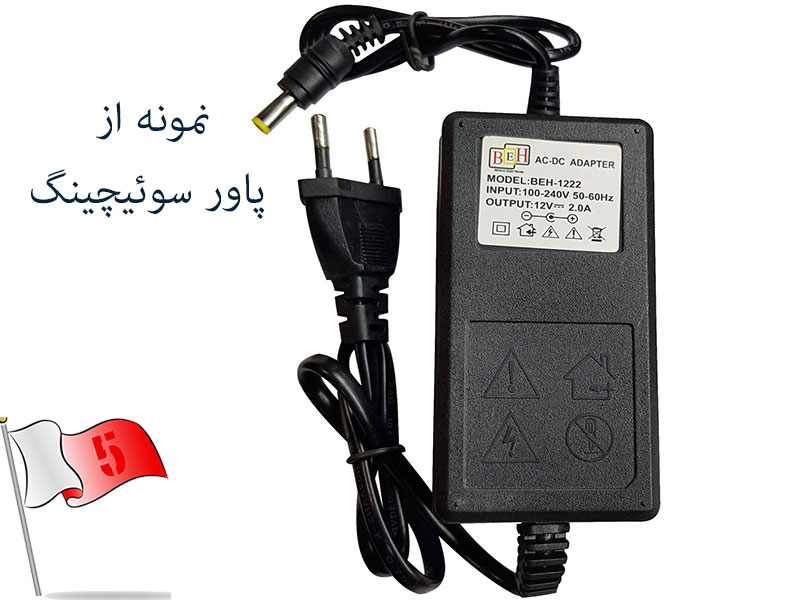

پاورهای 12 ولتی 2 مدل دارند مدل کیتی و مدل جعبه ای

این پاورها بر اساس میزان خروجی آمپر دسته بندی می شود و مدارهای این نوع از پاورها بر اساس میزان خروجی آمپر طراحی می شود. ولی مبنای طراحی این نوع از پاورها یکی است، همیشه برای این که بتونید یک وسیله الکترونیکی رو طراحی کنید باید بدونید که این وسلیه چطوری کار می کنه.

خوب پاور هم یه وسیله الکترونیکی است. پس باید ابتدا بدونیم چطور کار میکنه و از چه اجزایی تشکیل شده برای این منظور ما ابتدا مدار این پاور رو بررسی می کنیم و سپس به بررسی قطعات می پردازیم.

در پایان آموزش کاملی به صورت تصویری به شما معرفی خواهم کرد که هر کسی می خواد پاور تعمیر کنه باید  این آموزش رو ببینه و بعدش خیلی راحت و سریع می تونه پاور های سوئیچینگ صنعتی و غیر صنعتی رو راحت عیب یابی و تعمیر کنه پس با من همراه باشید تا پایان این مقاله.

برای تعمیر منبع تغذیه سوئیچینگ 12 ولت اگه عجله دارید و یا حوصله خوندن این مقالبه رو ندارید و میخواهید سریع به آموزش تعمیر پاور سویچینگ برسید تعمیر پاور سوئیچینگ صنعتی توسط خانم مهندس ترانه رو مشاهده کنید و لذت ببرید.

منبع تغذیه سوئیچینگ چطور کار میکنه و  تعمیر منبع تغذیه سوئیچینگ 12 ولت چطونه است؟

هدف از پرداختن به اين موضوع آشنايي كلي با منابع تغذيه سوئيچينگ و چگونگي نحوه كار آن ها و مقايسه آن ها با منابع تغذيه خطي و درك كردن مزايا و معايب اين دو مدل منبع تغذيه است. شما برای آن که بتونید تعمیر منبع تغذیه سوئیچینگ 12 ولت رو انجام بدید باید این نکات رو بدونید.

یكسوكننده يا ركتيفاير Rectifier وسيله اي است كه جريان متناوب را به جريان مستقيم تبديل مي كند (دقيق تر اين است كه بگوييم ولتاژ متناوب را به ولتاژ مستقيم تبديل مي كند.) يكسوكننده خود يك مدار است، كه معمولاً در آن از يك يا چند ديود استفاده مي شود. كار ديود اين است كه جريان را تنها از يك جهت عبور مي دهد و از عبور آن در جهت مخالف پيشگيري مي كند. البته گاهي به جاي ديود از وسايل ديگر مانند تريستور استفاده مي شود.

يكسوكننده تكفاز (بسته به شيوه طراحي) معمولاً شامل يك يا دو يا چهار نيمه رساناي يكسوساز غير قابل كنترل مانند ديود و يا يكسوساز قابل كنترل مانند تريستور است. براي كاهش ريپل يا نوسانات ناخواسته ولتاژ DC در خروجي، خازن موازي و براي كاهش نوسانات جريان DC در خروجي، سلف سري اضافه مي شود.

استفاده از يكسوكننده هاي چند فاز يكي از راه هاي كاهش نوسانات ناخواسته يا ريپل خروجي است. با اضافه شدن تعداد فاز تعداد يكسو كننده هاي نيمه هادي مدار هم اضافه خواهند شد و در نوع قابل كنترل روش كنترل در يكسوكننده هاي پيچيده تر مي شود.

در نوع پيشرفته آن از آي سي استفاده مي گردد مدارات جديد از تكنولوژي سوئيچينگ استفاده مي كنند كه با نمونه برداري از خروجي سيستم المان هايي را در داخل سيستم تغيير داده تا حداقل نوسانات در خروجي ظاهر گردد.

رگولاتور

مدارات رگولاتور ولتاژ به سه دسته تقسيم مي شوند. در رگولاتور نوع سري يك المان كنترل خطي (ترانزيستور) بصورت سري و ولتاژ DC رگوله نشده براي ثابت نگهداشتن ولتاژ خروجي و فيدبك استفاده مي شود. ولتاژ خروجي كمتراز ولتاژ ورودي رگوله نشده است و مقداري قدرت در المان كنترل تلف مي شود.

یعنی رگولاتور ها ضریبی از خروجی و ورودی رو باهم مقایسه می کنند و در نتیجه ولتاژ مطلوب رو به ما ارائه می دهند.

چاپرها

چاپر ها یک مبدل DC  به DC هستند که به صورت سوئیچر کاهنده یا سوئیچر افزاینده عمل می کنند. از این رو 2 نوع عمکرد دارند
1 -عملكرد فركانس ثابت. در اين روش فركانس چاپر ثابت نگه داشته مي شود و زمان روشن بودن كليد تغيير داده مي شود. پهناي پالس در اين روش تغيير مي كند و اين نوع كنترل مدولاسيون پهناي پالس PWM نام دارد.

2 – عملكرد فركانس متغير. در اين حالت فركانس چاپر تغيير مي كند و زمان روشن و خاموش بودن ثابت نگه داشته مي شود. اين روش مدولاسيون فركانس نام دارد. در اين روش فركانس بايد در محدوده وسيعي تغيير يابد تا رنج كاملي از ولتاژ خروجي را داشته باشيم كه به دليل هارمونيك هايي با فركانس هاي غير قابل پيش بيني طراحي فيلتر آن دشوار مي شود.

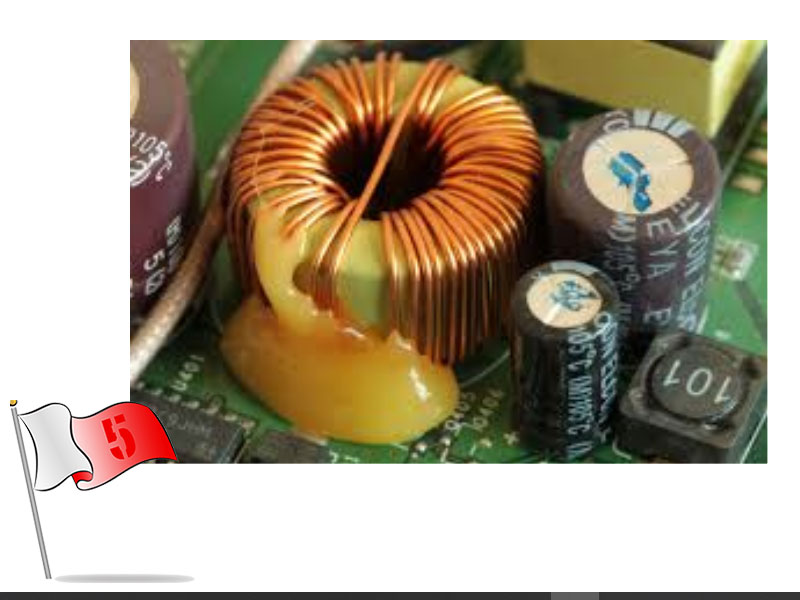

فیلتر ها

فيلترها باكس هايي هستند كه معمولا در ورودي و يا خروجي يا هر دو هم در ورودي وهم در خروجي مورد استفاده قرار مي گيرد مورد استفاده اين باكس ها در رفع نويز و پارازيت هاي هستند كه معمولا در شبكه برق وجود دارند اجزاء فيلترها معمولا از سلف و خازن تشكيل شده است.

انواع فیلتر های موجود در منبع تغذیه

فيلترها داراي انواع مختلفي هستند كه مي توان به دو نمونه در ذيل اشاره كوتاهي كرد.

فيلتر RFI

فيلترهاي RFI فيلترهايي ساده هستند كه كه معمولا از مجمو عه اي از خازن و سلف و مقاومت تشكيل شده اند كه براي فيلتر كردن فركانس هاي مزاحم راديويي به كار مي روند.

 فیلتر EMI

این فيلتر هم همانند فيلتر RFI از مجموعه يك سري خازن وسلف ومقائمت تشكيل شده وبراي فيلتر كردن فركانس هاي مزاحم الكترومغناطيسي استفاده مي شود.

مدار باک

در يك رگولاتور باك مقدار متوسط ولتاژ خروجي Vout كمتر از ولتاژ ورودي Vin است. نمودار مدار يك رگولاتور باك كه از يك MOSFET قدرت به عنوان سوئيچ استفاده مي كند  طرز كار مدار را مي توان به دو حالت تقسيم كرد.حالت اول هنگامي آغاز مي شود كه ترانزيستور در 0=t روشن مي شود. جريان ورودي كه صعودي مي باشد از سلف و فيلتر و مقاومت بار عبور مي كند.

حالت دوم هنگامي شروع مي شود كه ترانزيستور در لحظه t2 خاموش مي شود به خاطر وجود انرژي ذخيره شده در سلف ديود هرزگرد هدايت مي كند و جريان سلف به عبور از خازن و بار و ديود ادامه مي دهد. جريان سلف تا زمان روشن شدن دوباره ترانزيستور در سيكل بعدي نزول مي كند.

بسته به فركانس كليدزني و اندوكتانس فيلتر جريان سلف مي تواند ناپيوسته نيز باشد. رگولاتور باك ساده و بازده آن بيش از 90 %است و فقط به يك ترانزيستور نياز دارد. دراين رگولاتور ولتاژ خروجي فقط يك قطبيت داشته و جريان خروجي يكسويه است. همچنين براي جلوگيري از اتصال كوتاه در مسير ديود به يك مدار محافظ نياز است. ساده ترين و آسان ترين و در عين حال ابتدايي ترين آرايش مربوط به اين نوع است كه نقاط ضعف مربوط به خود را داراست.

ترانس سوئیچینگ

ترانس سوئيچينگ هم همانطور كه از نام آن پيداست ترانسي است با هسته فريت كه جهت كار در فركانس هاي بالا مورد استفاده قرار مي گيرد. از آنجايي كه ترانس هاي معمولي كه داراي هسته آهني هستند در اين فركانس ها نمي توانند كار كنند از هسته فريت براي ترانس هاي سوئيچينگ استفاده مي شود معمولا كاربرد اين ترانس ها در منابعي استفاده مي شود كه هم بايد داراي جريان دهي بالا باشد وهم بايد فضاي كمي را اشغال كند.

1 مزايا

اين ترانس ها با توجه به اينكه در فركانس هاي بالا مي توانند كار كنند بنابراين داراي حجم بسيار كمتري نسبت به ترانس هاي معمولي هستند يعني ما با بالا بردن فركانس كاري اين ترانس ها بدون اينكه در بحث جريان دهي به مشكلي برخورد كنيم مي توانيم حجم اين ترانس ها را تا اندازه دلخواه كوچك نماييم .

 2 معايب

از معايب اين ترانس ها مي توان به همين نكته اشاره كرد كه اين ترانس ها با توجه به اينكه در فركانس بالا كار مي كنند بنابراين داراي تلفات توان زيادي هستند كه اين مورد خود نكته مهمي در طراحي وسايل الكترونيكي به شمار مي رود و با بهينه سازي مصرف انرژي منافات دارد.

IC منبع تغذیه:

در مدارات منبع تغذيه نياز به يك ولتاژ ثابت و بدون تغيير نسبت به عواملي همچون كاهش ولتاژ تغذيه اصلي و یا بار مي باشد.  آي سي TL494 داراي يك ولتاژ مرجع داخلي 5 ولت مي باشد. بر خلاف بسياري از آي سي هاي كنترلي و كاربردي ديگر كه داراي حداكثر ولتاژ مرجع 1 ولت هستند، اين آي سي داراي ولتاژ مرجع بسيار بالايي است.

TL494 يك كنترل كننده فركانس ثابت مدولاسيون پهناي پالس مي باشد .اين آي سي از يك نوسان ساز قابل تنظيم، مدولاسيون پهناي پالس و يك تقويت كننده خطا تشكيل شده است . ويژگيهاي ديگر اين آي سي عبارت است از آشكار ساز جريان اضافي ، كنترل زمان بدون جريان (Time Dead Control) و منطق كنترلي كه امكان عملكرد پوش پول را براي دو ترانزيستور كليد زني فراهم مي نمايد

بسیار عالی خدا قوت قهرمان. تا اینجا بیشتر بحث تئوری پاور رو داشتیم و مشخص شد که اجزاری اصلی پاور های سوئیچینگ کدامند.

ما الان می دانیم که نقش این قطعات در پاور چیه و برای همینم اگه بخشی از سیستم دچار مشکل بشه ما می دونیم که کدام قطعه وظیفه خودش رو به صورت صحیح انجام نداده و یا کوتاهی کرده پس داشتن این اطلاعات به ما کمک می کنه که در زمان عیب یابی سریع تر عمل کنید و دقیق تر باشیم.

این پاور ها 4 بخش اصلی دارند که همیشه خراب می شوند که به صورت مفصل خانم ترانه در آموزش تعمیر پاور سوئیچینگ صنعتی توسط خانم مهندس ترانه توضیح داده اند و بنده هم شما رو به دیدن این برنامه دعوت می کنم به صورت ویدئویی هستش.

تعمیر منبع تغذیه سوئیچینگ 12 ولت رو داشتیم در این بخش و چیزی که باید بدونید. این آموزش حاصل سالها تجربه و تعمیر می باشد اعدادی در این دوره بیان شده است که شما خیلی سریع و راحت می تونید پاور تعمیر کنید.
