تعمیر پاور سوئیچینگ همراه با تست و عیب یابی سریع

تعمیر پاور سوئیچینگ همراه با تست و عیب یابی سریع را در این آموزش خواهیم داشت. با پرچم همراه باشید.

SMPS چیست؟ SMPS مخفف منبع تغذیه حالت سوئیچ است. همان پاور سوئیچینگ
عملکرد SMPS انتقال ولتاژ از یک سطح به سطح دیگر است. به طور معمول جریان را از برق گرفته و به ولتاژ تنظیم شده مورد نیاز برای مدارهای الکترونیکی یا تجهیزات تبدیل می کند.

پاور مانیتور LCD

ctr پاور سوئیچینگ

پاور سوئیچینگ از زمانی که حدودا سال 1360 شمسی وارد بازار شد، طرفداری های زیادی پیدا کرد.

دلیل زیادی برای این محبوبیت پاور سوئیچینگ وجود داشت.

1-اندازه و وزن کم

2-راندمان بالا و تولید گرمای کمتر

3-تنظیم بهتر

4-طیف گسترده ای از ورودی AC

5-هزینه پایین

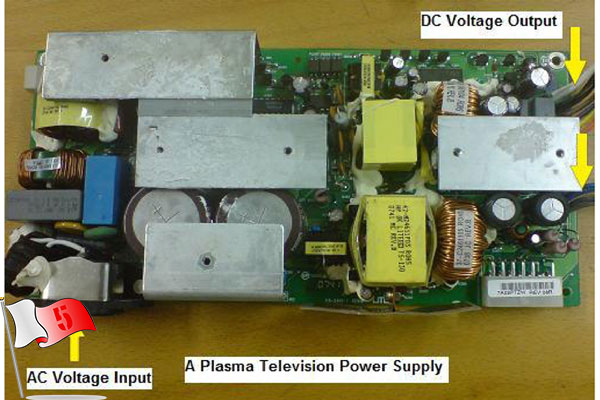

پاور تلویزیون

معایپ پاورهای سوئیچینگ

مقایسه پاور های سوئیچینگ با پاور های خطی قدیمی این کار برای بهتر کردن تعمیرپاور سوئیچینگ لازم است:

1) به دلیل وجود قطعات الکترونیکی کوچک در مدار وقتی پاور خراب می شود عیب یابی بسیار سخت است. در زمان رخ دادن اتفاق باعث جرقه وسیع می شود که خطرناک است.

2) با مدارهای بسیار متفاوتی که در طراحی پاور سوئیچینگ مورد استفاده می شود. مانند نوسان ساز، بازخورد، محافظت، راه اندازی و غیره و چه زمانی مشکلی پیش می آید که هنگام عیب یابی و تعمیر پاورمی توان مشکل ساز باشد.

3) برخی از قطعات خیلی گران قیمت هستند و تهیه آن به عنوان مثال سخت است. FET های برق ، IC های قدرت و ترانسفورماتور سوئیچینک یا چوک.

4) تداخل الکترومغناطیسی قوی (EMI) ایجاد شده توسط مدار تزویج پاور، بدون محافظت مناسب می تواند باعث شود رایانه یا سایر دستگاه ها مشکلات زیادی ایجاد کنند.

5) ولتاژهای ناشی از فشار قوی به شبکه بازخورد می شوند ، بنابراین منبع اصلی سایر دستگاه های مورد استفاده در این نزدیکی را خراب می کند.

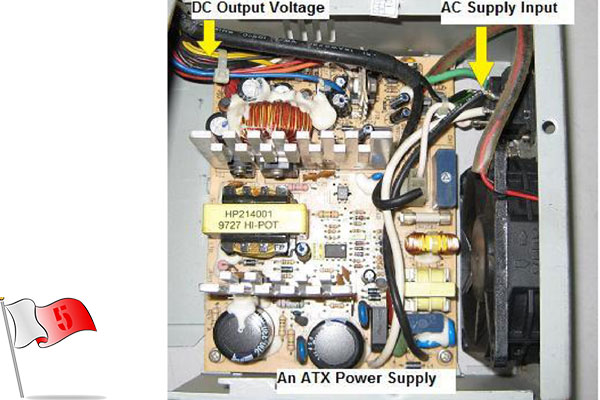

مدار ATX  پاور سوئیچینگ

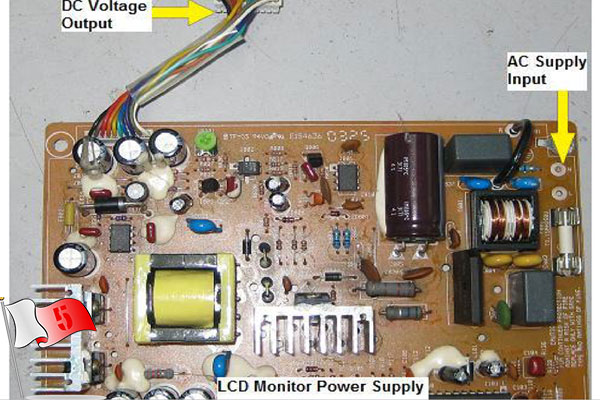

منبع تغذیه تلویزیون LCD

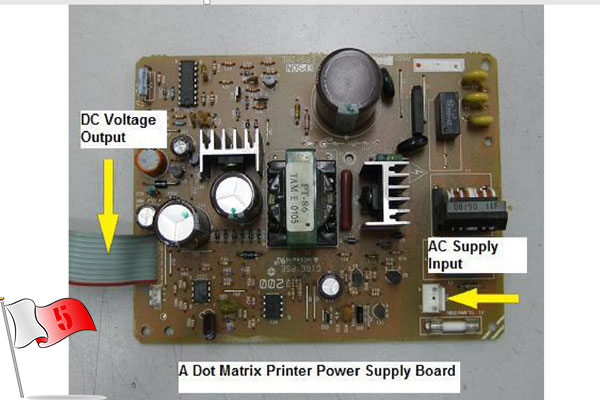

پاور سوئیچینگ دستگاه پرینتر

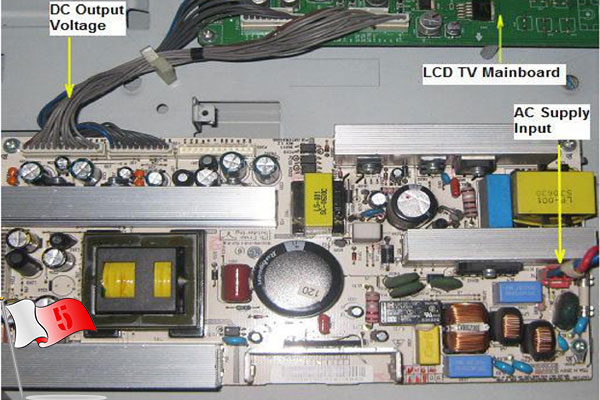

پاور LCD های LG

پاور سوئیچینگ در کجا استفاده می شود؟

برای کاهش هزینه، اندازه و وزن، مانیتور، تلویزیون، شارژر موبایل، رایانه های شخصی، بسته های لپ تاب و دوربین فیلمبرداری، چاپگر، دستگاه های فکس، VCR، دستگاه های پخش کننده CD قابل حمل، دستگاه پخش دی وی دی، دستگاه های مبتنی بر میکروالکترونیک درخودرو ، محاسبات، ارتباطات، الکترونیک مصرفی و کاربردهای صنعتی از پاور سوئیچینگ استفاده می کنند.

آشنایی با قطعات الکترونیکی با کمک عکس

در زیر عکس های رو به شما نشان می دهیم که بسیار مهم هستند. شما با دیدن این تصاویر تجربه های زیادی از پاور های مختلف به دست می آورید که باعث می شود در امر تست و عیب یابی و تعمیر بسیار به کارتان می آید.

برای تعمیر پاور سوئیچینگ در مدل های مختلف باید تجربه های زیادی به دست بیاورید. من سعی کردم در زیر برخی را به شما نمایش دهم.

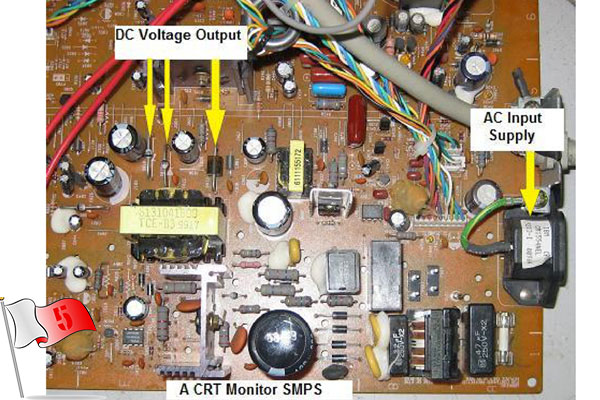

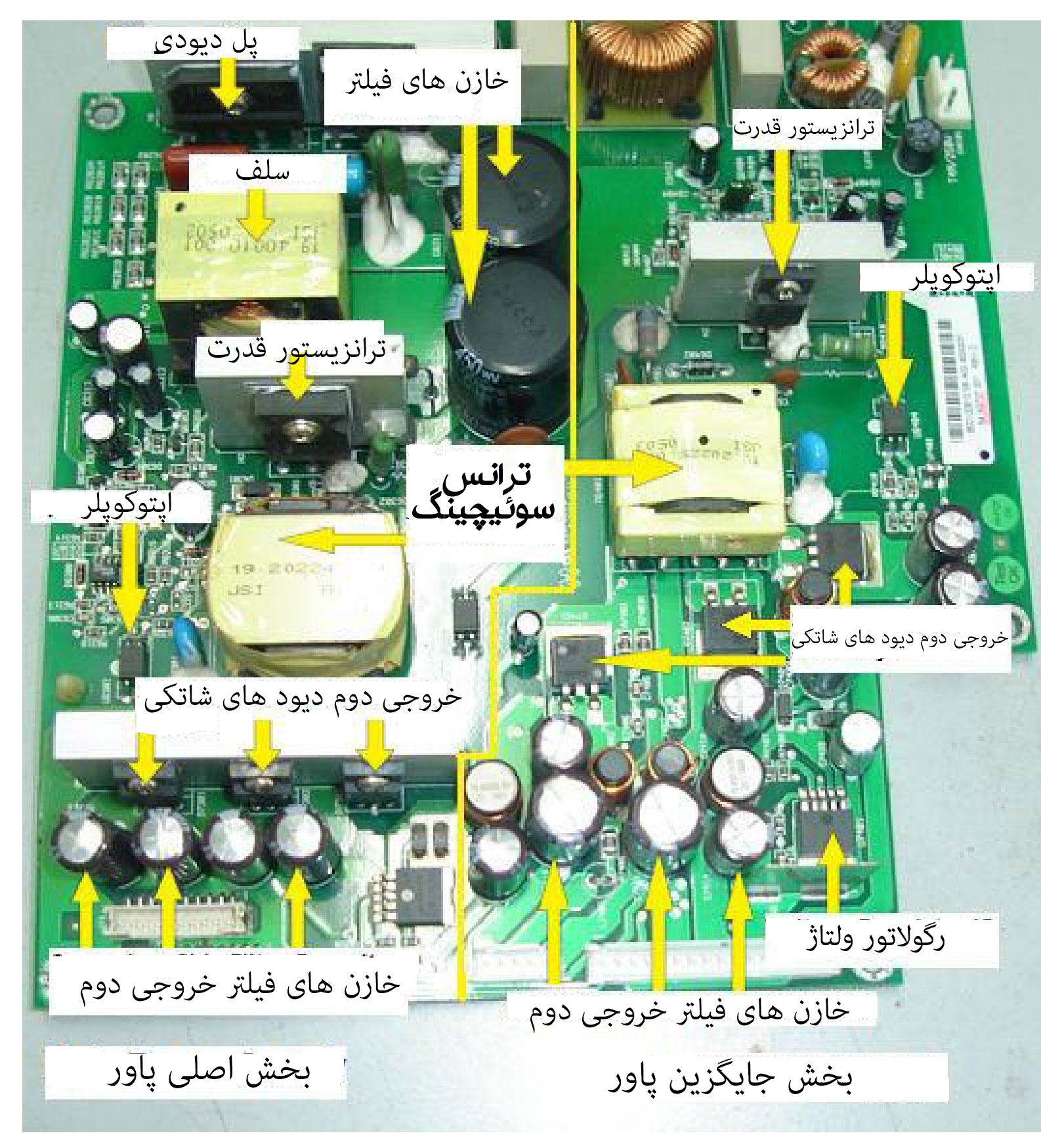

مدار پاور LCD

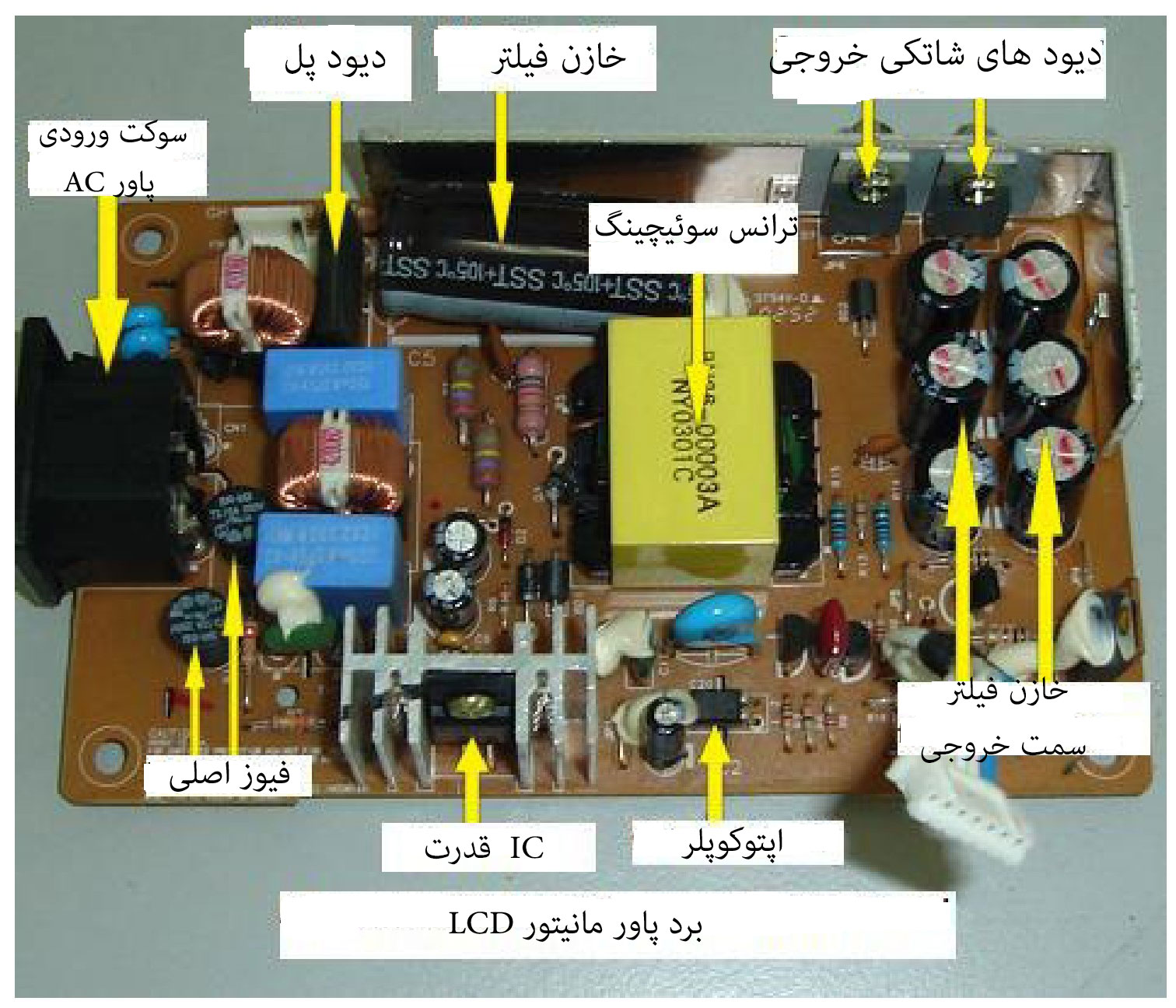

پاور مانیتور LCD

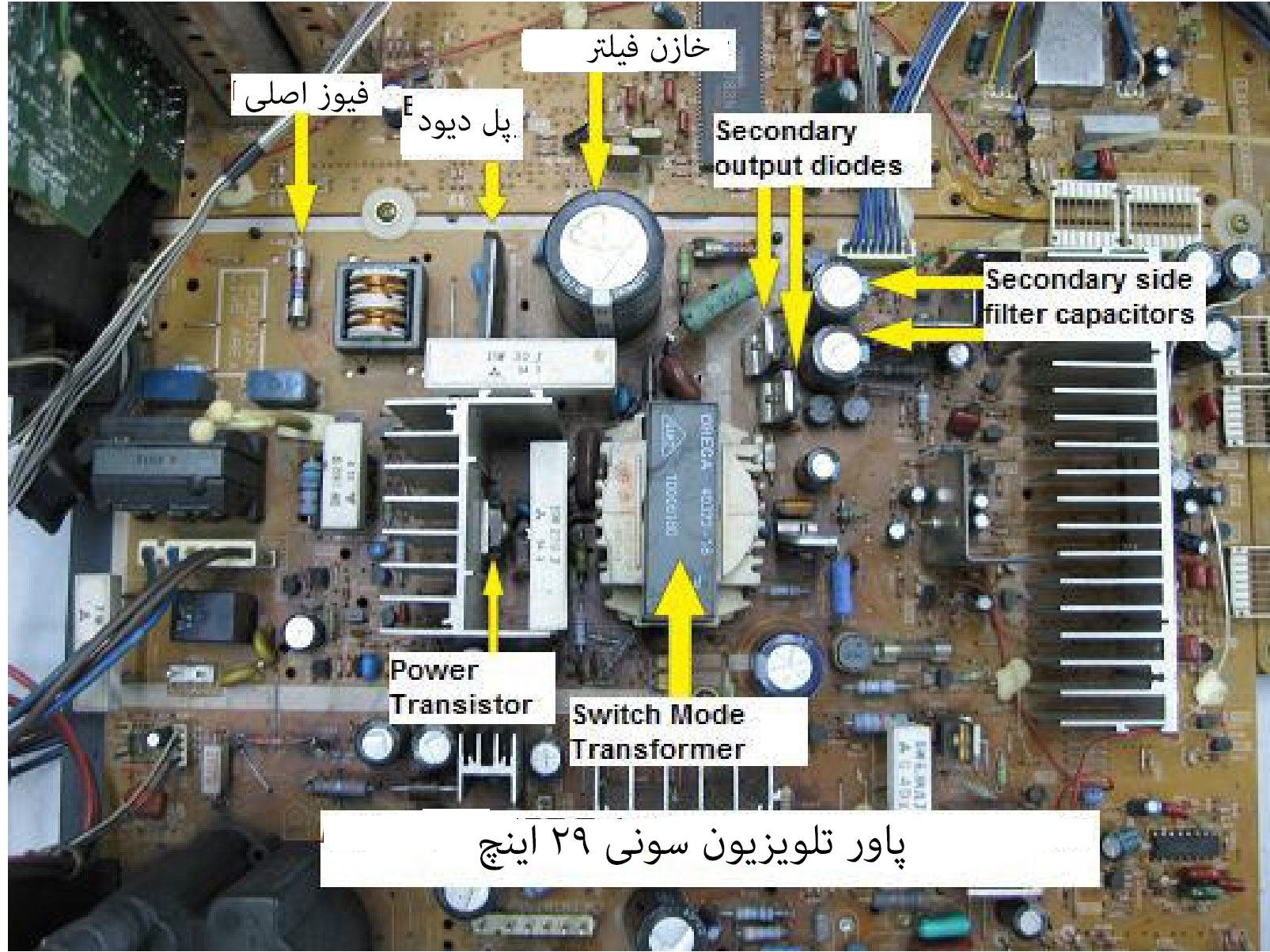

پاور تلویزیون سونی 29 اینچ

نمونه های بود از برد پاور سوئیچینگ در دستگاه های مختلف. ساختار پاور های سوئیچینگ همه شبیه به هم هستند ولی بنا به نیاز تغیراتی دارند.

بلوک دیاگرام پاور سوئیچینگ

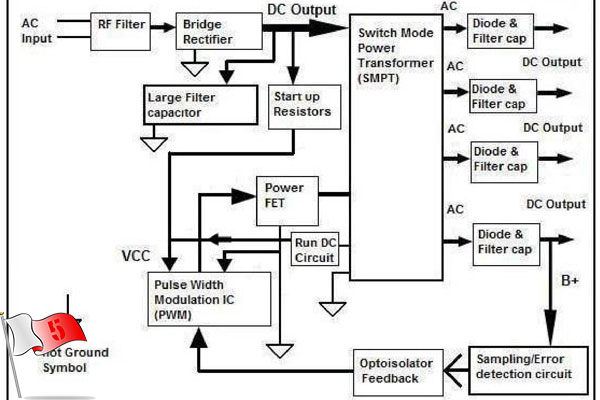

کلا مبنایی پاورهای سوئیچینگ یک چیز است. در بخش زیر بلوک دیاگرام پاور سوئیچینگ را به شما نمایش می دهیم. تا دید کلی از پاور و نحوه کارکرد آن داشته باشید.

تعمیرپاور سوئیچینگ یکی از چالش برانگیزترین کارهاست تعمیرکار الکترونیکی، پس از تسلط بر مدار پاور، برای عیب یابی انواع دیگر مدارها مانند رنگ، عمودی، صوتی، ولتاژ بالا و غیره بسیار ساده تر خواهد بود.

اگر شما از چگونگی عملکرد منبع تغذیه یا سوئیچ منبع تغذیه آگاه شوید شما آماده تعمیر هر نوع مشکل  پاور در هر نوع دیگری هستید.
تجهیزات که شامل منبع تغذیه کوچکتر هستند مثلا در نوت بوک یا لب تاب (هر دو تجهیزات از اندازه الکترونیکی کوچک تر استفاده می کنند)
مؤلفه ها یکسان نیستند ولی اصل کار یکسان است در اصل، همه توابع منبع تغذیه تقریباً مشابه خم هستند.

منبع تغذیه خطی به بحث ما مربوط نمی شود اما به هر حال بطور خلاصه توضیح خواهم داد.
ولتاژ AC وارد قسمت اصلی ترانسفورماتور خطی می شود و سپس بسته به نوع ولتاژ AC را به ولتاژ AC پایین تر یا بالاتر تبدیل می کند.
سیم پیچ ثانویه ولتاژ AC خروجی سپس توسط یک دیود و خازن ها تصحیح و فیلتر می شود تا یک ولتاژ DC تمیز (رگوله) تولید کند.

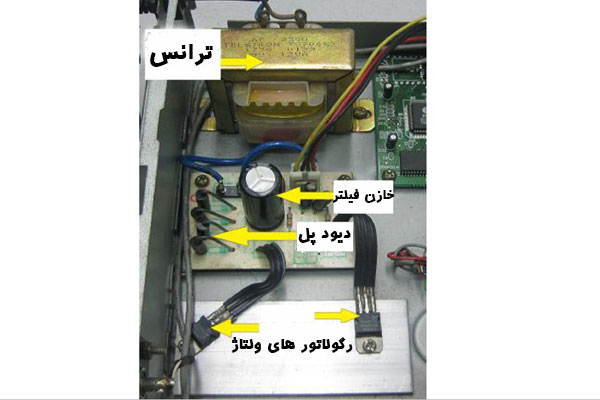

منبع تغذیه خطی

اینم یک مدار ساده از منبع تغذیه خطی

در بخش زیر ما برخی از قطعاتی که در پاور خراب می شوند را برای شما آورده ایم. ما در این مجموعه یعنی تعمیرپاور سوئیچینگ سعی کرده ایم خیلی از بخش ها را پوشش دهیم.

خوب بریم یکی یکی قطعات رو چک کنیم و تست کنیم.

اول از:

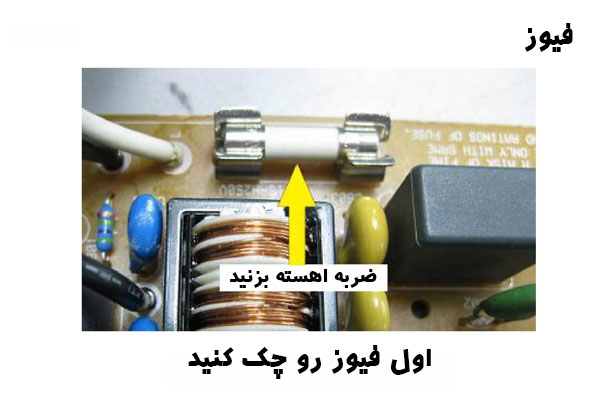

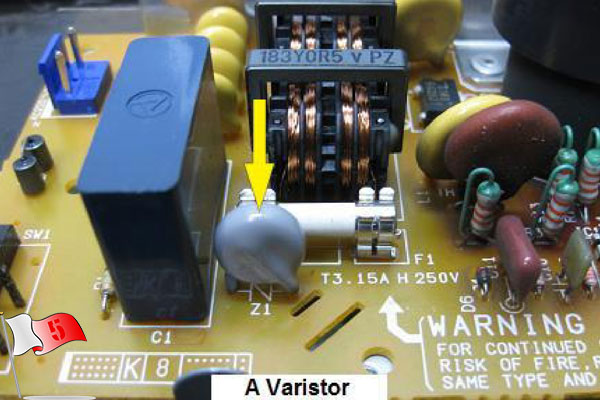

وریسنور

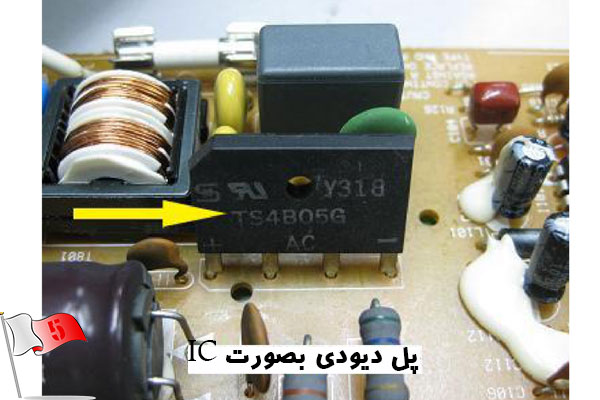

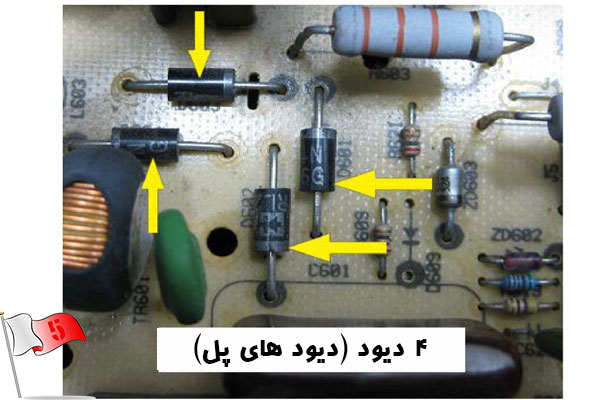

هم مانند دیود های معمولی تست می شود. بین هر 2 پایه 1 دیود قرار دارد. پس میتوانید از روش تست دیود استفاده کنید.

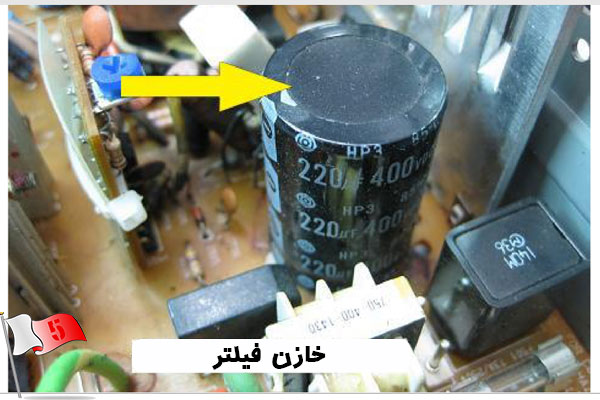

خازن فیلتر پاور سوئیچینگ

خازن الکترولیتی موجود در هر پاور سوئیچنگ. برای این است که نویز را در خط برداشته و یک DC تمیز را به مدار تحویل دهید. این خازن
چهارمدل خرابی دارد:

• خازن باد میکند(در شرف تکیدن) – درپوش آلومینیومی قسمت بالا باز می شود (یا منفجر می شود)
مشکل بیش از حد بودن ولتاژ را نشان می دهد.
•مدار باز 2 تا صفحه بیش از حد از هم دور شدن – ظرفیت به صفر کاهش یافته است
نشان می دهد که قسمت داخلی از قبل خراب شده است یا الکترولیت خشک شده است.
• ESR بالا – بعضی از خازن های  از فیلتر خوبی برخوردار هستند. اما مقدار ESR باعث افزایش منبع انرژی می شود.

برای متوقف کردن کار مقدار ESR خازن الکترولیتی تنها با استفاده از یک متر ESR قابل اندازه گیری است.
• اتصال کوتاه – یک خازن فیلتر می تواند اتصال کوتاه شود.
فیوز را کاملاً منفجر کرد. داشتن خازن فیلتر اتصال کوتاه بسیار نادر است اما در مواردی با آن روبرو شده ام.
مولتی متر  خود را بر روی  Ohm تنظیم کرده و در دو پایه آن را بررسی کنید. این نباید شارژ شدن خارن را نمایش دهد.

اگر نشان داد که دارد شارژ می شود خارن سالم است.

• خراب شدن هنگام بار زیاد – اگرچه این اتفاق نمی افتد ولی مکرر ، این اتفاق می افتد بخصوص هنگامی که شما آزمایش کرده اید.
برای تعمیر پاور سوئیچینگ باید خیلی حوصله و صبر داشته باشید.

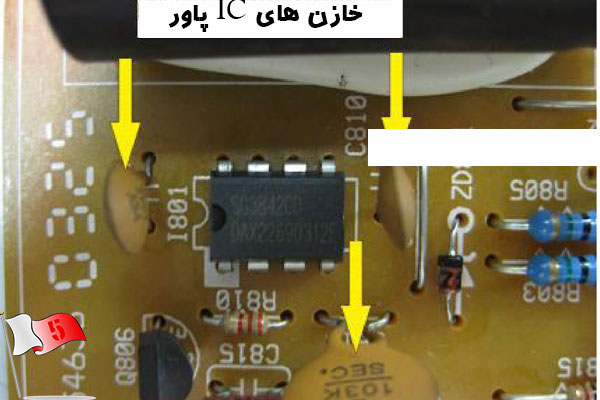

خازن های IC پاور

خازن ها را می توان در مدار RFI و در طرف اصلی ای سی منبع تغذیه پیدا کرد. برخی از این خازن ها بخشی از مدار اسیلاتور هستند. برای تنظیم کردن فرکانس اسیلاتور محلی هستند.
مشکلاتی که این خازن ها می توانند ایجاد کنند، مدارباز بودن، خازن اتصال کوتاه است. گاهی اوقات در زیر اتصال کوتاه.

منبع تغذیه، این خازن ها می توانند ترک خورده و دارای علامت سوخته برای تست این خازن ها می توانید از خازن سنج استفاده کنید.

یکی از بیشترین خرابی های در تعمیر پاور سوئیچینگ همین ای سی هستش. البته موارد بیشتری هم هست که در دوره تعمیر پاور حسابی بررسی و توضیح داده شده است.

به صورت تصویری بخش های که معمولان در پاور های تابلو روان یا پاور های صنعتی اتفاق می افتد که باعث خرابی پاور می شود را برای شما آورده ایم که خیلی راحت و سریع می توانید تست کنید عیب یابی کنید و راحت تعمیر کنید.

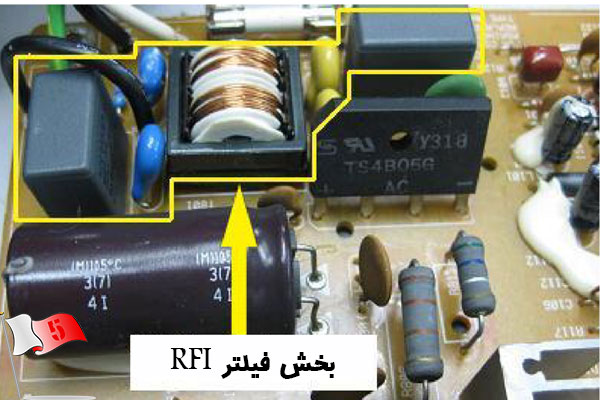

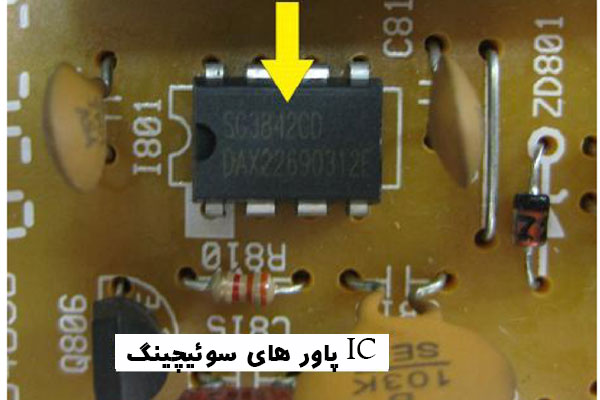

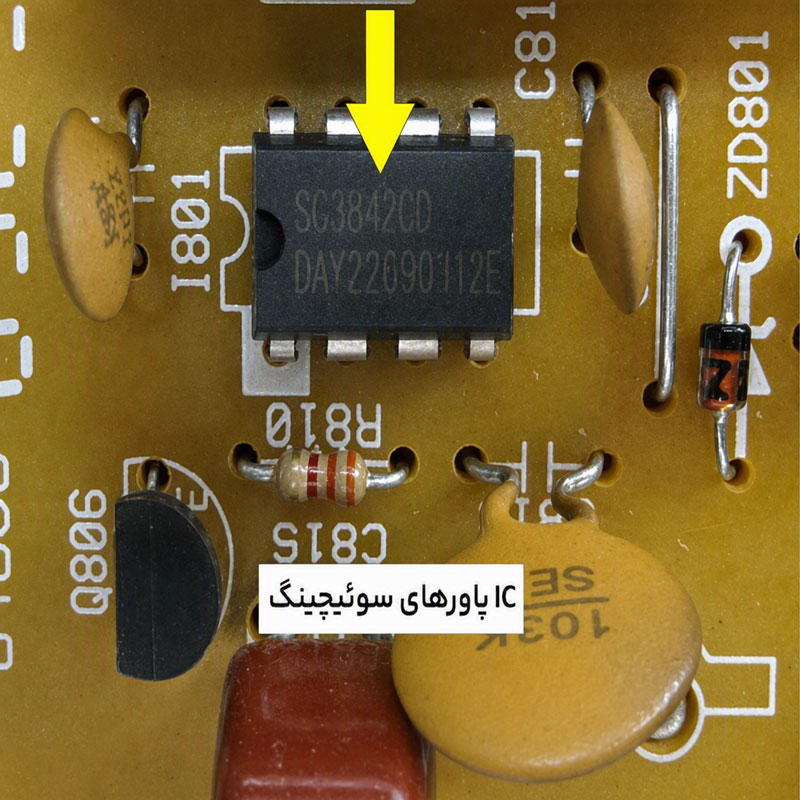

IC پاور های سوئیچینگ

برای تولید پالس جهت حاموش و روشن کردن کانال ترانزیستور های قدرت FET

اگر  بیش از حد از طرف ثانویه (مانند یک دیود خروجی ثانویه  اتصال کوتاه شده) جریان کشیده شود ،  آی سی قطع می شود. معمولا از  IC UC3842  استفاده می شود و دارای 8 پین است.

Power IC می تواند در انواع مختلفی ارائه شود و مهم نیست که چه بخشی از آن استفاده می شود.

عملکرد اصلی تولید یک شکل موج خروجی برای درایو  و ترانزیستورها است.

روش تست

معمولا در ظاهر خیلی کم پیش میاد که خراب باشد ترک داشته باشد یا سوخته باشد.

برای تست باید از اﺳﻴﻠوﺴﻜﻮپ استفاده کنید که ایا پایه های که به ترانزیستور رفته شکل موج دارد یا نه. به صورت سوئیچینک می باشد پس تنظیمات اسیلوسکوپ را انجام دهید.

بخش های زیادی دیگه از پاور وجود داره که به صورت تصویری در سایت پرچم برای شما تدارک دیده ایم چنان چه تمایل داشتید می توانید از لینک زیر مشاهده کنید.

تعمیر پاور سوئیچینگ صنعتی توسط خانم مهندس ترانه

علاقه مندان به الکترونیک و تعمیرپاور سوئیچینگ اگه سوالی نظری درمورد پاور سوئیچنگ داشتید در همین بخش مطرح کنید تا بتوانید با کمک هم دیگر بحث ها رو تکمیل تر کنیم.

اگه استقبال بشه از این موضوع بقیه موارد تست را هم براتون مینویسم تا بتونید استفاده کنید.

نظر فراموشتون نشه.
