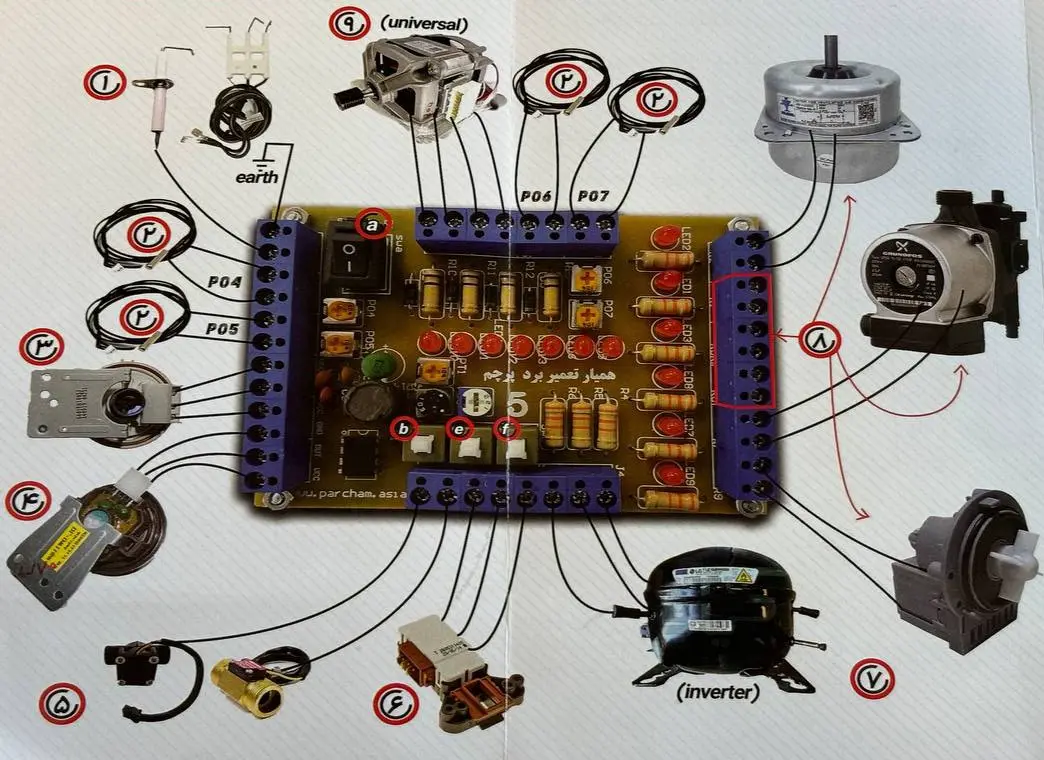

اجزا  برد همیار شبیه‌ساز

بخش اول: تست خروجی‌های برد با استفاده از LED

یکی از ویژگی‌های برجسته همیار، قابلیت تست خروجی‌های بردهای الکترونیکی با استفاده از LED است. در این بخش، شش عدد LED تعبیه شده است که به تکنسین‌ها این امکان را می‌دهد تا وضعیت شش خروجی مختلف برد را به صورت همزمان بررسی کنند.

مهم نیست که خروجی‌ها AC یا DC باشند، زیرا همیار به گونه‌ای طراحی شده که با هر نوع سیگنالی کار می‌کند. روشن یا خاموش بودن هر یک از این LED‌ها نشان‌دهنده سالم یا معیوب بودن خروجی‌های مربوطه است. این قابلیت، فرآیند تست خروجی‌ها را بسیار ساده و سریع می‌کند و تکنسین می‌تواند بدون نیاز به دستگاه‌های اندازه‌گیری پیچیده، وضعیت عملکرد برد را به سرعت ارزیابی کند.

بخش دوم: تست موتورهای اینورتر

بخش دیگری از همیار به تست موتورهای اینورتر اختصاص داده شده است. این بخش شامل سه مقاومت و سه عدد LED می‌باشد که به تکنسین‌ها اجازه می‌دهد تا عملکرد موتورهای اینورتر دستگاه‌هایی نظیر کولر گازی، یخچال یا ماشین لباسشویی را بررسی کنند. موتورهای اینورتر به طور معمول دارای سه سیم هستند که به این بخش از همیار متصل می‌شوند.

با اتصال این سیم‌ها، می‌توان به وسیله LED‌های مخصوص این بخش، وضعیت چرخش موتور را مشاهده و ارزیابی کرد. این قابلیت برای تکنسین‌ها این امکان را فراهم می‌کند که بدون نیاز به باز کردن کامل دستگاه، عملکرد موتور اینورتر را به سادگی بررسی کنند.

بخش سوم: تست موتورهای یونیورسال و کلاف‌های متفاوت

همیار همچنین بخشی را برای تست موتورهای یونیورسال، موتورهای با کلاف‌های متفاوت و موتورهای اسنکرون در نظر گرفته است. این بخش شامل شش عدد LED است که به تکنسین‌ها این امکان را می‌دهد تا کلاف‌بندی موتور را شناسایی کرده و وضعیت روشن یا خاموش بودن موتور را بررسی کنند.

این قابلیت برای تکنسین‌ها بسیار مفید است، زیرا می‌توانند بدون نیاز به تجهیزات پیچیده، وضعیت کلاف‌های موتور و عملکرد آن‌ها را به دقت بررسی کنند. همچنین این ویژگی به ویژه در مواقعی که نیاز به پیدا کردن کلاف‌های معیوب یا تست کارکرد موتور وجود دارد، بسیار کارآمد است.

بخش چهارم: تست میکروسوییچ درب ماشین لباسشویی

یکی دیگر از امکانات همیار، بخشی است که به تست میکروسوییچ درب ماشین لباسشویی اختصاص دارد. در این قسمت، سه کلید کنار هم تعبیه شده که وظیفه تست میکروسوییچ درب ماشین لباسشویی را بر عهده دارند.

با استفاده از این کلیدها، تکنسین می‌تواند به سادگی عملکرد میکروسوییچ را بررسی کرده و از سلامت آن اطمینان حاصل کند. این قابلیت به ویژه در تعمیرات ماشین‌های لباسشویی که میکروسوییچ‌های درب از اهمیت بالایی برخوردار هستند، بسیار کاربردی است.

همیار برد، به عنوان یک ابزار شبیه‌ساز مدارهای الکتریکی، یک راه‌حل جامع و کارآمد برای تکنسین‌ها و تعمیرکاران لوازم خانگی و سیستم‌های صنعتی ارائه می‌دهد. این دستگاه با امکانات متعدد خود، امکان شبیه‌سازی و تست مدارهای پیچیده الکتریکی را به سادگی فراهم می‌کند.

1. کلیدهای چندمنظوره برای شبیه‌سازی سوئیچ‌ها و فشارسنج‌ها:

یکی از بخش‌های همیار برد شامل کلیدهایی است که برای جامپر کردن یا سوئیچ کردن قسمت‌هایی از مدار استفاده می‌شوند. این کلیدها قادرند عملکرد بخش‌های مختلفی از مدار، مانند فلو سوئیچ‌ها یا پرشر فن‌ها را شبیه‌سازی کنند. این شبیه‌سازی‌ها به تکنسین‌ها اجازه می‌دهد تا بدون نیاز به تجهیزات واقعی، عملکرد سیستم‌های مختلف را بررسی و تست کنند. به عنوان مثال، با استفاده از این کلیدها می‌توان وضعیت فعال یا غیرفعال بودن پرشر فن یا فلو سوئیچ را در یک سیستم تهویه مطبوع یا دستگاه‌های دیگر شبیه‌سازی کرد.

2. شبیه‌ساز فانکشن ژنراتور با خروجی‌های متنوع:

همیار برد دارای سه قسمت اختصاصی است که هرکدام از آنها دو ورودی دارند. سه قسمت پایینی این بخش به عنوان فانکشن ژنراتور عمل می‌کنند و قادرند سیگنال‌های مربعی شکل تولید کنند. این سیگنال‌ها، که از طریق سه پتانسیومتر بالای کلیدها تنظیم می‌شوند، برای شبیه‌سازی فیدبک فن‌ها و تست عملکرد آنها استفاده می‌شوند. با تنظیم فرکانس و پهنای باند این سیگنال‌ها، می‌توان رفتارهای مختلف مدار را بررسی کرد. همچنین، این قسمت می‌تواند دو فرکانس مجزا تولید کند که با فشردن کلید سوم، فرکانس دوم ایجاد می‌شود. این قابلیت به ویژه برای تست میکروسوییچ‌های ماشین لباسشویی و شبیه‌سازی فرمان‌هایی مانند خالی کردن آب یا پر کردن آب کاربرد دارد. همچنین می‌توان دور تند و کند فن را با استفاده از این دو فرکانس شبیه‌سازی و تست کرد.

3. شبیه‌ساز مدار کول‌پیتز و هیدرواستات‌های آنالوگ:

سه بخش یا ورودی دیگر همیار برد برای شبیه‌سازی مدارهای کول‌پیتز طراحی شده‌اند. این مدارها مناسب شبیه‌سازی هیدرواستات‌های آنالوگ و دستگاه‌هایی هستند که به یک ولتاژ مثبت و منفی نیاز دارند و یک سیگنال دریافت می‌کنند. این قابلیت به ویژه در شبیه‌سازی فلومترها، سنسورهای پیزوالکتریک و برخی دیگر از سنسورها کاربرد دارد.

4. شبیه‌سازی سنسورهای دما:

در دو قسمت دیگر همیار برد، دو ورودی برای شبیه‌سازی سنسورهای دما تعبیه شده است. این سنسورها با مقاومت 10 کیلو اهمی تنظیم شده‌اند و به وسیله پتانسیومترهای کناری، می‌توان مقدار دما را تغییر داد. این قابلیت در شبیه‌سازی دما در دستگاه‌های مختلف مانند لباسشویی، پکیج، کولر گازی، یخچال و سایر لوازم خانگی بسیار مفید است.

5. شبیه‌سازی جرقه‌زن پکیج:

بخش آخر همیار برد که دارای دو ورودی است، به شبیه‌سازی جرقه‌زن پکیج اختصاص داده شده است. این بخش وظیفه جرقه‌زنی و تشخیص شعله را بر عهده دارد. ورودی پایینی برای جرقه‌زن یا شعله است و ورودی بالایی به ارت متصل می‌شود. هنگامی که در پکیج جرقه زده می‌شود، با استفاده از کلید صفر و یکی که کنار این بخش قرار دارد، وضعیت را به حالت “یک” تغییر می‌دهیم تا شعله تشخیص داده شود. برای قطع جرقه‌زنی، این کلید را به حالت “صفر” برمی‌گردانیم.
