? سلام به عاشقان الکترونیک امیدوارم حال دلتون عالی باشه، امروز قصد معرفی محصول جدید از شرکت پرچم رو تستر ای سی پرچمداریم ?

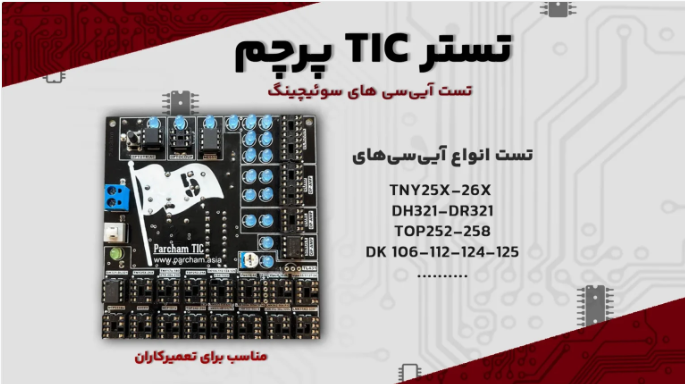

تستر IC پرچم برای تشخیص سلامت انواع IC های پرکاربرد در مدارات الکترونیکی اعم از NE555 ، اپتوکوپلر ها ، آی سی های سوئیچینگ و … طراحی شده است که می تواند انتخاب مناسبی برای علاقه مندان به الکترونیک ، تعمیرکاران و طراحان برد های الکترونیک باشد.
این محصول توانایی تست آی سی های سوئیچینگ پرکاربرد مانند DH321 ، Tny26X ، Tny27X ، Viper ، TOP2XX و NE555 ، اپتوکوپلر ها ، آپ امپ های معروف مانند LM741 ، LM358 ، LM324 و همچنین آی سی های درایورULN2003 و ULN2004 را دارد.
این محصول از سه بخش اصلی تشکیل شده است که شامل بخش تست آی سی های سوئیچینگ ، بخش آی سی Ne555 و بخش آی سی های آپ امپ ، اپتوکوپلر و ULN200X می باشد.
برای راه اندازی این تستر کافی است آن را با استفاده از ترمینال آبی رنگی که روی برد قرار گرفته به برق شهر متصل کنید. برای جایگذاری آی سی در سوکت حتماً باید به جهت آن توجه کرد که سر نقطه دار آی سی که مشخص کننده پایه 1 آن می باشد در جهت انحنای مشخص شده روی سوکت آی سی باشد
قسمت های آموزشی تستر آیسی
قسمت های آموزشی تستر آیسی
⚙ بخش اول
آی سی های سوئیچینگ
این بخش در قسمت پایین برد قرار گرفته و شامل پنج سوکت آی سی برای جایگذاری آی سی های مربوطه و یک LED به نام D20 جهت تشخیص سلامت IC می باشد. نام آی سی های سوئیچینگ مربوط به هر سوکت در قسمت بالایی آن نوشته شده است. این آی سی ها به ترتیب از چپ به راست DH321 ، Tny26X ، Tny27X ، Viper ، TOP2XX می باشند.
برای تست آی سی های سوئیچینگ در این بخش باید تنها از یک آی سی سوئیچینگ استفاده شود و امکان تست همزمان چند آی سی سوئیچینگ وجود ندارد ولی امکان استفاده همزمان چند آپ امپ وجود دارد. بعد از جایگذاری آی سی در جهت صحیح داخل سوکت می توانید با مشاهده LED مربوط به این بخش از سلامت آن اطمینان حاصل فرمایید.
اگر LED روشن شد به معنی سالم بودن آی سی است، البته باید توجه داشت که اگر LED پر نور بود یا صدای نویز مانند از سلف شنیده می شد، باید آی سی رو به سرعت جدا کرده و یا تستر را از برق بکشید، چرا که IC تحت بار زیادی قرار می گیرد و امکان سوختن LED یا IC مورد تست زیاد است.
اگر LED روشن نشد به معنی معیوب بودن آی سی می باشد. البته این امکان وجود دارد که آی سی را به اشتباه داخل سوکت آن قرار داده و تستر قادر به تشخیص پایه ها نیست. اگر کم نور روشن شد ایرادی ندارد و نشان از سلامت IC می باشد.
⚙ بخش دوم
آی سی های آپ امپ ، اپتوکوپلر و ULN200X
این بخش در قسمت راست برد قرار گرفته و شامل پنج سوکت آی سی برای جایگذاری آی سی های مربوط به آن می باشد. باید به این نکته توجه شود که آی سیNE555 باید در هنگام تست آی سی های این بخش همواره قرار داشته باشد. در این بخش با توجه به ساختار هر آی سی تعداد مشخصی LED به صورت یک بلوک مجزا برای آن قرار گرفته است و بعد از جایگذاری آی سی باید تمامی LED های مربوطه روشن و خاموش شوند. اگر حتی یکی از LED ها روشن نشود به معنای آن است که آی سی به خوبی متصل نشده است یا معیوب می باشد.
⚙ بخش سوم
آی سی NE555
این بخش در قسمت بالای برد قرار دارد. تست این بخش هم مانند بخش های قبلی شامل یک LED می باشد. اگر LED مربوطه روشن و خاموش شود آی سی سالم و در غیر این صورت به معنی معیوب بودن آن می باشد.
