برد همیار دیجیتال – راهکاری نوین برای تعمیرکاران برد

Name: همیار دیجیتال – شبیهساز حرفهای بردهای لوازم خانگی برای تعمیرکاران
SKU: 55696
Availability: InStock

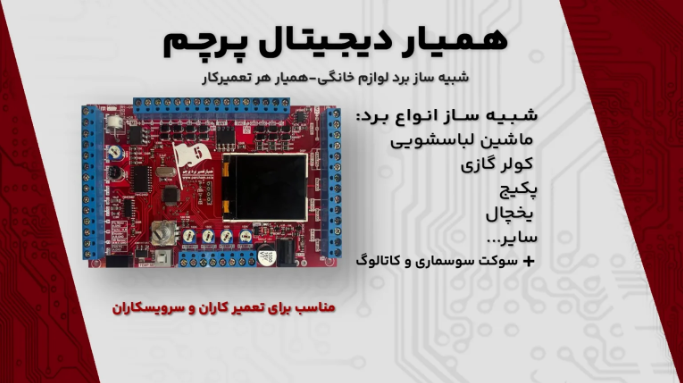

همیار دیجیتال پرچم ابزاری حرفه‌ای و نسل جدید شبیه‌سازهای تعمیر برد است که با دقت بالا، اجزای داخلی لوازم خانگی مانند ماشین لباسشویی، کولر گازی، پکیج، یخچال و… را شبیه‌سازی می‌کند. این نسخه جدید دیجیتال و پیشرفته‌تر از مدل‌های قبلی است و به‌طور خاص برای تعمیرکاران و سرویس‌کاران حرفه‌ای طراحی شده است.

همه تعمیرکاران بردهای لوازم خانگی و سرویس‌کاران همیشه به ابزاری نیاز دارند که بتواند اجزای دستگاه در حال تعمیر را شبیه‌سازی کند. تعمیرکاران برد به طور مکرر نیاز دارند تا بردی که در حال تعمیر آن هستند را تست کنند؛ این نیاز هم در حین تعمیر و هم در پایان تعمیر و رفع عیب وجود دارد.

مشکل اصلی این است که بدون وجود قطعات متصل به برد، نمی‌توان آن را راه‌اندازی کرد. بنابراین، در فرآیند تعمیر، برای عیب‌یابی و تست برد، به قطعات داخلی دستگاه نیاز است. پس از رفع مشکل برد، لازم است قبل از ارسال برای مشتری، برد روی یک دستگاه مشابه تست شود تا از عملکرد صحیح آن مطمئن شوید و از بازگشت‌های مکرر برد به دلیل نقص جلوگیری کنید.

ویژگی‌های نسخه دیجیتال همیار پرچم

دارای صفحه‌نمایش دیجیتال برای نمایش اطلاعات به‌صورت دقیق
منوی فارسی و کاربری آسان برای راحتی بیشتر در استفاده
شبیه‌سازی دقیق و جز‌به‌جز قطعات و اجزای داخلی دستگاه‌های مختلف
افزایش دقت تست و عیب‌یابی برای تعمیرکاران و سرویس‌کاران

این شبیه‌ساز حرفه‌ای به تعمیرکاران کمک می‌کند تا بدون نیاز به تهیه قطعات واقعی یا ارسال آن‌ها توسط مشتری، بردها را تست و عیب‌یابی کنند. همچنین، قابلیت حمل آسان و دقت بالا، زمان تعمیر را کاهش می‌دهد و کارایی را افزایش می‌دهد.

شبیه‌سازی قطعات دستگاه‌های مختلف

برد همیار دیجیتال قادر است قطعات مختلف دستگاه‌هایی همچون لباسشویی، پکیج، کولر گازی و یخچال را از برندها و مدل‌های مختلف شبیه‌سازی کند. این ابزار عملکرد قطعاتی مانند سنسورها و موتورها را به‌طور دقیق نمایش می‌دهد و پالس‌های مورد نیاز برای تست بردهای در حال تعمیر را تولید می‌کند.

تولید سیگنال‌های دقیق برای انواع قطعات

فرکانس این سیگنال‌ها به‌صورت خودکار برای قطعات مختلف دستگاه‌ها تولید می‌شود. این قطعات شامل:

هیدرواستات لباسشویی
موتور یونیورسال لباسشویی (تاخو دار)
موتور BLDC انکدر دار
فن DC
PG پنل کولر گازی
فلومتر آب ورودی پکیج
فن DC فیدبک دار یخچال

تنظیم خودکار و تایید صحت عملکرد

در دستگاه‌های پکیج و لباسشویی، همیار دیجیتال شبیه‌سازی را به‌گونه‌ای انجام می‌دهد که با یک تنظیم اولیه و فشار دکمه شروع، تمام مراحل کاری دستگاه به‌صورت خودکار پیش می‌رود. در نهایت، اگر برد به درستی کار کند، تصویر دستگاه در صفحه نمایش همیار برد به رنگ سبز تغییر کرده و صحت عملکرد برد تایید می‌شود.

مزایای همیار دیجیتال برای تعمیرکاران

همیار دیجیتال ابزاری عالی برای تعمیرکاران برد است که با استفاده از آن، سرعت و دقت تعمیرات به‌طور چشمگیری افزایش می‌یابد و رضایت مشتریان را جلب می‌کند.

مشاهده ویدو همیار آنالوگ

ویژگی‌های منحصر به‌فرد همیار برد

همیار دیجیتال ابزاری حرفه‌ای و کاربردی برای تعمیرات بردهای الکترونیکی است که ویژگی‌های متعددی را برای ساده‌تر، سریع‌تر و مطمئن‌تر کردن فرآیند تعمیرات فراهم می‌آورد. در این بخش، به معرفی مهم‌ترین ویژگی‌های این ابزار قدرتمند می‌پردازیم:

1. کاربری آسان و رابط کاربری کاربرپسند

همیار دیجیتال با طراحی رابط کاربری ساده و منطقی خود، امکان استفاده آسان را برای تعمیرکاران فراهم کرده است. نمایشگر دستگاه، قطعات مختلف را با شکل‌های مرتبط نمایش می‌دهد و ترمینال‌های متناظر هر قطعه بر روی صفحه مشخص است. علاوه بر این، راهنمای چاپی کنار ترمینال‌ها، نیاز به مراجعه به راهنما را کاهش می‌دهد و کاربری را در دفعات بعدی آسان‌تر می‌کند. هر کاربر با داشتن اطلاعات اولیه درباره قطعات و سیگنال‌ها، می‌تواند به راحتی از همیار استفاده کند و با انجام شبیه‌سازی‌های بیشتر، به حرفه‌ای شدن در استفاده از آن دست یابد.

2. شبیه‌سازی خودکار قطعات

در این نسخه از همیار دیجیتال، شبیه‌سازی قطعات به‌ویژه قطعات پکیج و لباسشویی به‌صورت خودکار انجام می‌شود. این ویژگی کار شبیه‌سازی را آسان‌تر و لذت‌بخش‌تر کرده و پیچیدگی‌های مربوط به این قطعات را به طرز چشم‌گیری کاهش می‌دهد.

3. شبیه‌سازی قطعات مختلف

همیار دیجیتال توانایی شبیه‌سازی انواع مختلف قطعات مانند:

شیر برقی‌ها، فن پکیج، کولر گازی و یخچال، پمپ‌ها، کمپرسورها
قطعاتی که با ولتاژ DC تا 30 ولت کار می‌کنند مانند فن‌های دو سیمه DC یخچال

این شبیه‌سازی‌ها بدون نیاز به مدار راه‌اندازی خاص، به راحتی و دقت بالا انجام می‌شود.

4. شبیه‌سازی سنسورها و پتانسیومترها

همیار دیجیتال قادر است تا 6 سنسور NTC یا PTC را به‌صورت هم‌زمان شبیه‌سازی کند. همچنین، این ابزار می‌تواند مقدار مقاومت هر پتانسیومتر را با زدن یک کلید فشاری اندازه‌گیری کرده و به‌طور دقیق نمایش دهد. به این ترتیب، دیگر نیازی به مولتی‌متر برای تنظیم مقاومت NTC نخواهد بود.

5. شبیه‌سازی موتور‌ها و فن‌ها

همیار دیجیتال قابلیت شبیه‌سازی موتورهای مختلف شامل:

موتور یونیورسال لباسشویی با تاخومتر
موتور BLDC لباسشویی با انکدر
فن‌های یونیورسال سه‌دور کولر گازی و فن PG به همراه سیگنال فیدبک انکدر

را دارا می‌باشد و توانایی شبیه‌سازی دقیق این موتورها را برای تعمیرکاران فراهم می‌آورد.

6. ورودی‌های BLDC برای شبیه‌سازی انواع موتورها

همیار دیجیتال دارای 2 ورودی BLDC است که می‌تواند انواع موتورهای BLDC (با و بدون انکدر) را شبیه‌سازی کند. این ورودی‌ها به‌طور خاص برای شبیه‌سازی موتورها با سرعت‌های مختلف و در مدت زمان‌های طولانی (تا 15 دقیقه) طراحی شده‌اند.

7. شبیه‌سازی کامل قطعات پرکاربرد

همیار قادر به شبیه‌سازی کامل قطعاتی مانند:

پرشر سوئیچ پکیج
فلوسوئیچ
فلومتر پکیج
هیدرواستات لباسشویی (آنالوگ و دیجیتال)

می‌باشد که می‌تواند تمامی نیازهای تعمیرات شما را پوشش دهد.

8. ایزولاسیون نوری برای افزایش ایمنی

تمامی ترمینال‌های همیار برد (به جز پتانسیومترها) به‌صورت ایزوله نوری طراحی شده‌اند. این بدان معنی است که دیتاها از طریق نور بین همیار و برد در حال تست انتقال می‌یابند که امنیت بالاتری را در هنگام کار با دستگاه فراهم می‌آورد.

9. حفاظت در برابر آسیب‌های احتمالی

در صورتی که کلید فشاری TEMP SET بالا باشد، تمامی ترمینال‌ها به‌صورت ایزوله از مدار همیار و منبع تغذیه قرار می‌گیرند، که این ویژگی از آسیب‌دیدن میکرو دستگاه همیار در هنگام اشتباه در اتصال ورودی‌ها یا خروجی‌ها جلوگیری می‌کند.

شبیه‌سازی و ایزوله‌سازی ترمینال‌ها در مدار همیار

مدار همیار دیجیتال برای شبیه‌سازی و ایزوله‌سازی ترمینال‌های مختلف به گونه‌ای طراحی شده است که عملکرد بخش‌های مختلف الکترونیکی را بدون تداخل با سایر اجزاء، تحت نظر قرار دهد. این مدار می‌تواند برای تست و شبیه‌سازی انواع سیستم‌های الکترونیکی مختلف کاربرد داشته باشد:

شبیه‌سازی قطعات مختلف: این مدار قادر به شبیه‌سازی فلومتر پکیج، موتور یونیورسال لباسشویی همراه با تاکومتر، موتور BLDC انکدر دار لباسشویی، هیدرواستات آنالوگ و دیجیتال، سنسورهای دماهای NTC و PTC، انواع فن پنل کولر گازی، فن یخچال و سایر دستگاه‌های مشابه است.
فرکانس‌های خروجی: مدار خروجی فرکانس‌های مربوط به فلومتر پکیج، هیدرواستات‌ها، تاکومتر موتور یونیورسال لباسشویی، انکدر موتور BLDC، انکدر فن PG، فیدبک فن DC کولر گازی و فن یخچال را شبیه‌سازی می‌کند.
منبع تغذیه: می‌توانید از آداپتورهای AC/DC با ولتاژهای 12VDC (حداقل 100 میلی‌آمپر)، 9VDC (حداقل 100 میلی‌آمپر) یا 6VDC (حداقل 100 میلی‌آمپر) برای تست‌های طولانی مدت استفاده کنید. همچنین، باتری‌های 6 ولتی، 9 ولتی یا 12 ولتی نیز قابل استفاده هستند.
ولتاژ ورودی: مدار از رنج ولتاژ DC وسیعی بین 6 تا 12 ولت پشتیبانی می‌کند.
توان مصرفی پایین: این سیستم توان مصرفی بسیار کمی در حدود 1 وات دارد.
حفاظت در برابر اضافه ولتاژ: دارای مدار حفاظتی برای جلوگیری از اضافه ولتاژ در ورودی تغذیه DC است.
مبدل DC-DC ایزوله: این مدار شامل یک مبدل DC-DC ایزوله (5V-5V) برای تغذیه بخش‌های مختلف پالس‌های خروجی انکدرها، سیگنال‌های فیدبک و هیدرواستات است.
شبیه‌سازی فن DC پنل کولر گازی: فن DC پنل کولر گازی به صورت کاملاً ایزوله شبیه‌سازی می‌شود.
مدارات حفاظتی و فیوزها: مدار دارای فیوزهای سریع حفاظتی در قسمت ترمینال‌های سنسورهای دما (TEMP1 تا TEMP6) است.
حفاظت از ولتاژ بالا: استفاده از قطعه حفاظت از ولتاژ بالا (ARC-ERT) در قسمت شعله پکیج برای حفاظت مدار همیار و جلوگیری از آسیب به بردهای پکیج در اثر تخلیه جرقه.

اجزای برد همیار دیجیتال راهنمای تعمیرکاران

برد همیار دیجیتال با ویژگی‌ها و قابلیت‌های متنوعی طراحی شده است که می‌تواند برای شبیه‌سازی و تست انواع سنسورها و موتورها در دستگاه‌های مختلف کاربرد داشته باشد. در ادامه، اجزای اصلی این برد به طور دقیق توضیح داده شده‌اند:

1. ولوم انکدری

ولوم انکدری با فشار دادن دسته آن به پایین، همیار را روشن می‌کند. پس از روشن شدن، وارد منو شده و می‌توانید با چرخاندن ولوم، گزینه‌های مختلف را مشاهده کرده و با فشردن آن، گزینه مورد نظر را انتخاب کنید. برای خروج از هر مرحله، کافی است ولوم را برای حدود 2 ثانیه در وضعیت پایین نگه دارید تا به منوی اصلی بازگردید.

2. ورودی تغذیه برد

ورودی تغذیه برد همیار از طریق جک تغذیه یا پین‌های مثبت و منفی ورودی امکان‌پذیر است. ولتاژ ورودی باید در محدوده 6 الی 12 ولت باشد و توان منبع تغذیه از 1 وات کمتر نباشد. پلاریته ورودی به این صورت است که مغزی فیش ورودی مثبت و جداره بیرونی منفی می‌باشد. برد همیار در برابر ولتاژ و جریان بالا و همچنین قطب مثبت و منفی معکوس محافظت شده است. برای استفاده طولانی‌مدت، بهتر است از باتری‌های با کیفیت بالا یا باتری‌های قلمی استفاده کنید. توجه داشته باشید که همیار به طور خودکار خاموش نمی‌شود و تا زمانی که گزینه خاموش کردن را از منو انتخاب نکنید یا تغذیه قطع نشود، دستگاه روشن خواهد ماند.

3. ترمینال شماره 2

در این ترمینال، 4 عدد پتانسیومتر قرار دارند که نقش سنسورهای NTC یا PTC را ایفا می‌کنند. این پتانسیومترها از رنج 0 تا 100 کیلو اهم برای شبیه‌سازی سنسورهای دما (TEMP1 – TEMP4) استفاده می‌شوند.

4. ترمینال شماره 3

این ترمینال شامل سه عدد خروجی پالس A، B و C است که مسئول تولید انواع پالس‌های فیدبکی برای بردهای لوازم خانگی هستند. این پالس‌ها شامل سیگنال‌های مربوط به فلومتر آب، تاکومتر موتور یونیورسال، انکدر موتور لباسشویی، انکدر فن PG کولر گازی و فیدبک فن یخچال می‌باشند. همچنین، سیگنال‌های مربوط به سنسور هیدرواستات آنالوگ و دیجیتال نیز در این ترمینال قرار دارند. شایان ذکر است که مدارات متصل به این خروجی‌ها توسط خود همیار تغذیه می‌شوند و نیازی به تغذیه 5 ولت بیرونی ندارند.

5. ترمینال شماره 4

در این ترمینال ورودی‌های مختلفی برای موتور یونیورسال لباسشویی، موتور BLDC لباسشویی، کولر و یخچال، ورودی فن یونیورسال پنل کولر گازی (3 دور)، میکرو سوئیچ‌ها و ترمینال‌های فن DC پنل کولر گازی قرار دارند.

6. کلید فشاری تنظیم سنسورهای دما

این کلید برای تنظیم مقدار مقاومت 6 عدد پتانسیومتر جهت شبیه‌سازی سنسورهای NTC و PTC در نظر گرفته شده است. با فشردن و نگه داشتن این کلید، مقدار مقاومت در نمایشگر به صورت چشمک‌زن نمایان می‌شود و می‌توانید مقدار پتانسیومترها را تنظیم کنید. بهتر است این تنظیمات قبل از اتصال به برد انجام شود، زیرا ولتاژهای اعمال شده به پتانسیومترها توسط برد در حال تست ممکن است باعث قرائت اشتباه مقادیر مقاومت شوند.

7. نمایشگر

در این نسخه از همیار، تمامی LED‌های نسخه قبلی حذف شده‌اند و اطلاعات مربوط به برد در حال تست به طور کامل و واضح روی نمایشگر 1.8 اینچی رنگی به نمایش در می‌آید.

برای دانلود دفترچه راهنمای همیار تعمیر برد اینجا کلیک کنید
