وریستور را کامل بشناسیم. همه چیز در مورد وریستور

درود بر همه علاقه مندان به الکترونیک

بنده مهدی صفربیرانوند هستم، مخترع و پژوهشگر. در این جلسه به کمک فیلمی که ضبط کرده ام و متنی که در اختیار شما قرار داده ایم، وریستور (VDR) را تمام و کمال یاد خواهید گرفت. فقط تنها چیزی که از شما میخواهم اینکه نظرتون رو درمورد این مقاله در پایان این بخش بنویسید.

وریستور

وریستور یک از کاربردیترین قطعات الکترونیک است که در تمامی برد ها الکترونیکی که ورودی 220 ولتی دارند (منظور! منبع تغذیه روی برد دارند). استفاده شده است. وریستور نقش محافظت از مدار در برابر افزایش ناگهانی ولتاژ را دارد. یعنی اگر ولتاژ از یه حد بیشتر شود وریستور وارد عمل می شود، اضافه ولتاژ را دفع می کند. برای اینکه کامل وریستور را بشناسید، پیشنهاد می کنم تا اخر این آموزش با بنده همراه باشید.

#وریستور (VDR)چیست؟

وریستور (veristor) یک المان الکترونیکی غیر خطی است. وریستور در حقیقت یک مقاومت وابسته به ولتاژ است. یعنی مقاومت آن با کم و زیاد شدن ولتاژ تغییر می کند.

وریستور در حالت نرمال مقاومت بالای دارد. زمانی که ولتاژ بیش از حد مجاز (مقدار حد مجاز در ادامه مفصل بحث شده است). مقاومت آن کم می شود و وارد مدار می شود و باعث می شود که جریان الکتریکی مدار به مسیر انحرافی منتقل شود.

آموزش های کاربردی و عملی جهت اشتغال زایی

جامع الکترونیک صفرتا صد

تعمیر برد الکترونیکی کولر گازی

تعمیر پاور سوئیچینگ

یه توضیح ساده!

وریستور قطعه است از لحاظ ظاهری شیبه خازن سرامیکی است. که در ابتدای مدار بعد از فیوز قرار می گیرد. در حالت طبیعی مقاومت بالای دارد (می توان گفت عایق است) این المان به صورت موازی روی پایه فاز و نول (یا مثبت و منفی) قرار می گیرد. زمانی که ولتاژ بیش از حد مجاز شود رسانا می شود.

درنتیجه جریان الکتریکی که دوست دارد، کوتاه ترین مسیر را طی کند. خود به خود وارد وریستور می شود. وریستور همانند یک المنت جریان را مصرف می کند و گرما تولید می کند. در نهایت وریستور اتش می گیرد. به همین سادگی!!!!!

برای همین است که اکثر برد های که برای تعمیر می آورند. وریستور آن ها ترکیده است.

#کاربرد وریستور

وریستور یکی از پرکاربرد ترین قطعات الکترونیک است. این قطعه تقریبا در سال 1995 به صورت رسمی وارد بازار شد. طرفدارهای زیادی پیدا کرده یکی ار طرفدارهای این المان الکترونیکی من هستم. در ادامه دلیلش را خدمت شما عرض خواهم کرد.

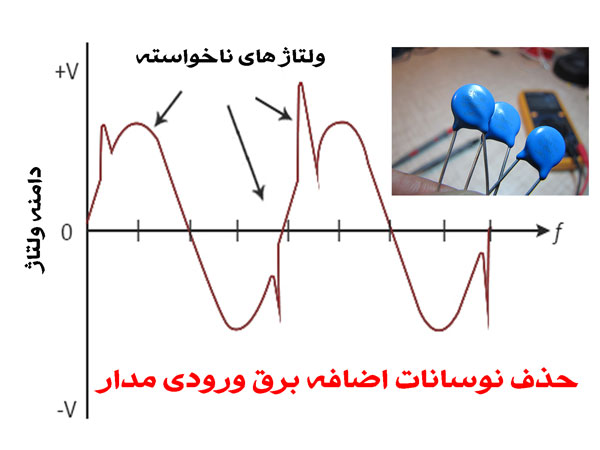

وریستور برای محافظت از برد الکترونیکی(مدار) استفاده می شود. زمانی که شوک الکتریکی وارد مدار می شود، وظیفه این المان است که شوک را حذف کند.

شوک ها نمونه های مختلفی دارد (رعد و برق- الکتریکه ساکن – نوسانات برق و…) این المان همانند یک فیوز از ولتاژهای ناخواسته مدار جلو گیری می کند

• فیوز جریان های ناخواسته را کنترل می کند. (اگر جریان بیش از حد مجاز وارد مدار شود، فیوز جریان مدار را قطع می کند)
• وریستور ولتاژ ناخواسته مدار را کنترل می کند. (اگر ولتاژ بیش از حد مجاز وارد مدار شود، وریستور ولتاژ را قطع می کند)

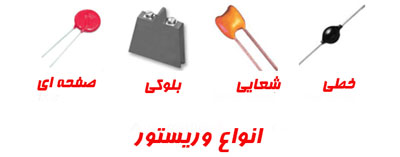

# انواع وریستور

انواع وریستور ها از لحاظ ظاهری به صورت

• دیسک(صفحه ای): نمونه ارزان و کاربردی تر
• بلوکی: بالاترین توان را درمیان انواع وریستور ها دارد.
• شعایی
• خطی یا محوری

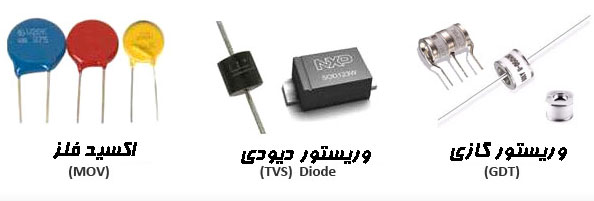

انواع وریستور ها از لحاظ ساختاری

کاربرد و نحوه کار همه وریستورها با هم یکسان است. فقط نحوه ساخت و ضریب آن ها باهم متفاوت است.

1- وریستور MOV  یا اکسید فلز یا متال اکسید یا metal oxide

معروف ترین نوع وریستور، وریستور های متال الکسید (MOV) است.که از یک صفحه از جنس اکسید فلز و دانه های ریز سرامیکی تشکیل شده است. از اکسید فلز های همچون کبالت، منگنز، روی و… استفاده می شود. در ادامه بیشتر با این نوع از وریستور آشنا می شوید.

2-وریستور گازی(GDT):

از لوله شیشه ای کوچک و دو الکترود در دو طرف آن تشکیل شده است. مخلوطی از گازهای مختلف در بین دو الکترود موجود است. با افزایش ولتاژ در دو سر آن و رسیدن ولتاژ به ولتاژ کلمپ، گاز درون محفظه یونیزه شده و جریان از آن عبور می کند. چیزی شبیه لامپ مهتابی، وریستور های گازی زمان پاسخ بالاتری نسبت به وریستورهای متال اکسید (VDR) دارند.

ولی به علت دمای پایین تر معمولا توانایی دفع انرژی بیشتری نسبت به وریستورهای متال اکسید دارند. ولتاژ کلمپ آن ها نیز نسبت به وریستورهای متال اکسید بالاتر است.

از این نوع وریستور برای محافظت در مقابل رعد و برق استفاده می شود.

3- وریستورهای مولتی لایر MLV( چند لایه)

این نوع از وریستور ها مانند وریستور های MOV  هستند. فقط از چند لایه استفاده شده است که قدرت بهتری برای وریستور به وجود اورده است.

این وریستورها از تخلیه الکترواستاتیکی محافظت می کنند و انرژی گذرا از آن ها در محدوده متوسط و پایین است و برای مدارهایی با محدوده ولتاژ کاری ۰تا۱۲۰ ولت مناسب هستند. حداکثر جریان گذرا از آن ها بصورت لحظه ای ۲۰ تا ۵۰۰ آمپر است و درجه بندی انرژی آن ها بین ۰٫۰۵ تا ۲٫۵ ژول است.

4- وریستور دیودی TVS

وریستور TVS: نوعی دیود زنر با توان بالاتر و قابیلت دفع انرژی بالاتر است. این نوع وریستورها جایگزین وریستورهای متال اکسید (MOV) می شوند. دیود TVS مخفف Transient voltage suppression می باشد و به آن ها Transil نیز گفته می شود. این دیودها سریع ترین نرخ پاسخ به voltage spike (پرش ولتاژ) در مدارات الکترونیک را دارا هستند.

ولی قیمت آن ها نیز در مقایسه با وریستورهای متال اکسید بالاتر است. بعضی از دیودهای TVS توانایی فعال شدن در محدوده زمان پیکوثانیه را دارا هستند. انرژی قابل دفع آن ها و همچنین ولتاژ کلمپ (فعال شدن) آن ها نیز در مقایسه با وریستورهای متال اکسید کمتر است. اما اگر جریان عبوری از آن ها در محدوده کارکرد آن ها بالاتر نرود، طول عمر بالاتری نسبت به دیگر وریستورها دارند.

برخی دیود های Transil یا Transzorb پلاریته ندارند و از هر دو طرف قابلیت عبور جریان را دارند. دیود های TVS معمولا در مدارات High Speed و مخابراتی که سرعت بالا و توان پایینی دارند، مورد استفاده قرار می گیرند. از آن ها می توان به عنوان کلمپ برای محافظت از قطعات حساس مانند میکروکنترلرها و ماسفت و ترانزیستورها استفاده کرد.

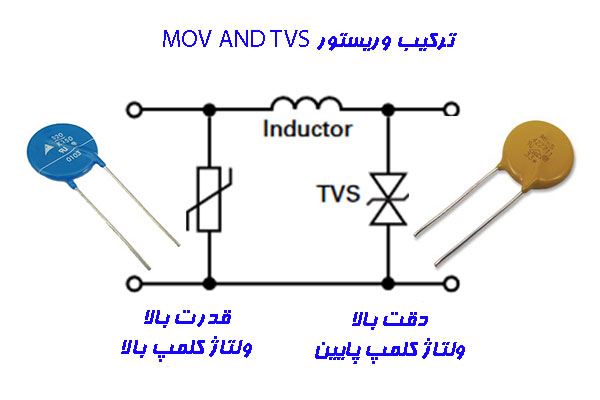

برای پایین آمدن خاصیت خازنی آن ها نیز می توان یک دیود معمولی را با آن ها سری کرد. از نمونه متداول این دیود ها می توان به p6ke، p4ke و p1.5ke از شرکت littlefuse اشاره کرد. در سری های جدید مادربرد های گیگابایت نیز از این نوع دیود برای محافظت از قسمت های حساس برد مانند خروجی های USB استفاده می شود.

این وریستور ها با برق AC  و DC  به خوبی کار می کند. این نوع وریستورها در ابعاد و اندازه های مختلف موجود است. نمونه SMD  آن نیز ساخته شده است که در تجهیزات کوچک مانند تلفن همراه استفاده می شود.

#مشخصات فنی ساخت وریستور

یک مقاومت وابسته به ولتاژ است، بسته به ولتاژ اعمال شده، دارای مقاومت متغیر غیرخطی می باشد. امپدانس نامی (مقاومت اولیه=مانند عایق عمل می کند) در شرایط بار زیاد است، اما با عبور از ولتاژ آستانه (ولتاژ استانه بر روی وریستور نوشته می شود)، ولتاژ خروجی، به شدت کم می شود. اغلب برای محافظت از مدارها در برابر ولتاژهای بیش از حد گذرا استفاده می شوند. هنگامی که مدار در معرض ولتاژ بالا گذرا قرار می گیرد، وریستور (واریستور varistor) شروع به هدایت می کند و ولتاژ گذرا را به یک سطح ایمن هدایت می کند. انرژی جریان ورودی را به خود جذب می کند. در نتیجه از مدار محافظت می کند.

متداول ترین نوع آن MOV یا واریستور اکسید فلزی است. آن ها از یک ماتریس سینتر از تکه های اکسید روی (ZnO) ساخته شده اند. مرزهای دانه ویژگی های نیمه هادی اتصال P-N، مشابه یک اتصال دیود را دارند. ماتریس دانه ها به صورت تصادفی قرار گرفته اند، می توان این شکل را با شبکه بزرگی از دیودها به صورت سری و موازی مقایسه کرد. هنگامی که یک ولتاژ کم اعمال می شود، فقط جریان بسیار کمی عبور می کند، که ناشی از نشت معکوس از طریق اتصالات است (نشت معکوس در دیود). اما هنگامی که یک ولتاژ بالا اعمال می شود، دیودها شکست بهمنی را تجربه می کنند و جریان بزرگی را از خود عبور می دهند. این رفتار باعث شده که وریستور هم مانند دیود رفتار غیر خطی داشته باشد.

فرمول بالا برای محاسبه جریان وریستور می باشد. هرچه مقدار آلفا بیشتر باشد باعث می شود وریستور بهتری داشته باشیم.

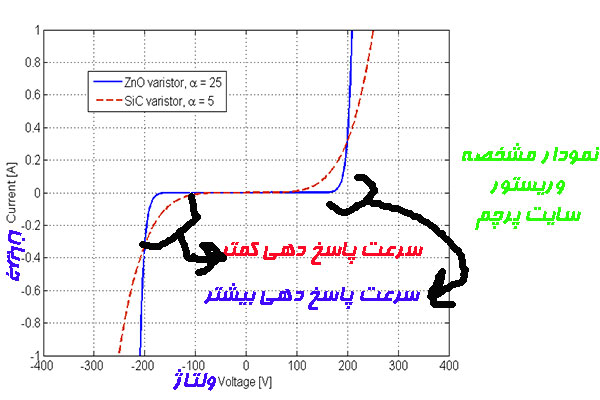

در شکل بالا خط قرمز نمونه SIC  سیلیسیوم وریستوری باشد که می بینید، به صورت منحنی است و پاسخ دهی کندی دارد.

ولی نمونه آبی رنگ MOV از اکسید روی ساخته شده است. پاسخ دهی خیلی سریع تر نسبت به ولتاژ های غیر منتظره دارد.

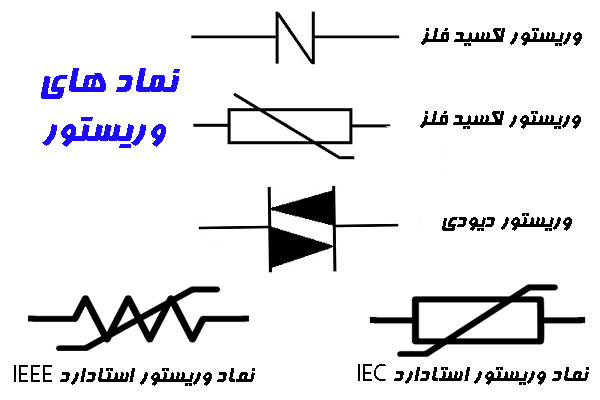

#نماد وریستور

وریستور مانند بسیاری از قطعات الکترونیکی چندین نماد دارد. نمادها با استاندارهای مختلف امریکایی و اروپایی ساخته می شود.

این نمادها روی برد الکترونیکی برای مونتاژ یا تعمیر استفاده می شود. از این نماد ها برای ترسیم مدار الکترونیکی نیز استفاده می شود.

خیلی مواقع ما با یک المان با ظاهری جدید روبه رو می شویم و فقط از نماد آن می توانیم تشخیص دهیم که چه المانی است.

برخی از نمادها به صورت متنی هستند یعنی R  نماد مقاومت U نماد ای سی   نماد متنی وریستور MOV  است.

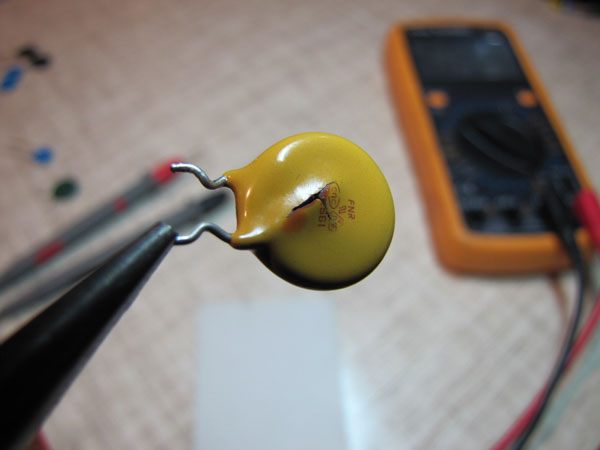

#وریستور سوخته:

وریستور زمانی می سوزد که ولتاژ زیادی دو سر وریستور اعمال شود بیشتر از ولتاژ شکست. سوختن وریستور به صورت ترکیدگی می باشد. در شکل زیر نمونه از وریستور 220 ولتی MOV را می بینید که سوخته شده است. خودم آن را تعویض کرده بودم. در بین قطعاتم وجود داشت عکس آن را برای شما به اشتراک گذاشتم.

این وریستور را ار بردی که در دوره تعمیرات برد کولر گازی برای دانشجویانم ضبط کردم در آوردم. توضیحات زیادی به صورت عملی در  این دوره بیان شده است که برای هر کسی که با الکترونیک سروکار دارد لازم است.

پیشنهاد میکنم اگه تعمیرکار برد الکترونیکی هستید دوره تعمیر برد الکترونیک کولر گازی را تهیه کنید.

اگر علاقه مند به یادگیری الکترونیک هستید دوره آموزش جامع صفر تا صد الکترونیک را تهیه کنید

#تست وریستور

2 روش تست برای وریستور وجود دارد.

روش اول تست وریستور با مولتی متر:

تست کردن با اهم متر. از آن جایی که وریستور یک مقاومت غیر خطی و وابسته به ولتاژ است، می توان با اهم متر این المان را تست کرد.

روش تست باید ملتی متر را در بیشترین رنج قرار دهید. سپس مانند یک مقاومت ساده مقدار اهم آن را اندازه گیری کنید. باید مقاومتی بیشتر از 2 مگا اهم داشته باشد.

در بعضی از وریستور ها باید مقاومت بینهایت را نمایش دهد. البته شما می توانید برای مطمعن شدن از سالم بودن وریستور مقاومت off ان را از دیتا شیت وریستور پیدا کنید.

این روش تست به صورت 100% نمیتواند سلامت وریستور را نمایش دهد زیرا اگه وریستور به هر دلیل مدار باز شده است بازهم مقاومت بینهایت را خواهید دید. در این صورت وریستور معیوب است ولی شاید فک کنید سالم است.

روش اول تست وریستور که ایراداتی هم داشت، ولی در روش دوم کمی سخت تر ولی دقیق تر می باشد برای مواردی که بسیار سلامت وریستور مهم است از روش دوم می توانید استفاده کنید.

روش دوم تست وریستور:

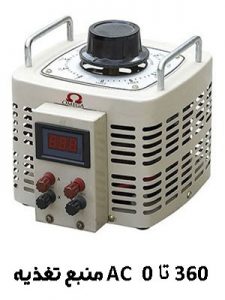

یک مدار برای این کار باید بسازید. یک لامپ 220 را به برق 200 وصل کنید و مابین فاز و نول وریستور را قرار دهید (به صورت موازی) سپس ولتاژ را افزایش دهید.

در این روش شما در دیتا شیت ولتاژ شکست وریستور را پیدا کنید و ولتاژ کمتر از ولتاژ شکست را به لامپ رشته ای اعمال کنید.

سپس ولتاژ را بیشتر کنید تا زمانی که ولتاژ ورودی از ولتاژ شکست وریستور بیشتر شود. در این حالت باید لامپ خاموش شود و وریستور گرم شود.

اگر این اتفاق یعنی قطع شدن لامپ و داغ شدن وریستور اتفاق افتاد یعنی وریستور سالم است.

چنانچه این اتفاق نباشد، یا فقط لامپ خاموش شد یا فقط داغ شد. وریستور معیوب است. باید با نمونه مشابه با ولتاژ شکست برابر در مدار جایگزین شود.

نکته جالب در مورد تست وریستور:

وریستور را می توان از مدار حذف کرد هیچ مشکلی برای عملکرد برد نخواهیم داشت. ولی حذف وریستور باعث می شود که مدار محافظت خودش را از دست بدهید و در مقابل کوچکترین نوسانات برق برد خراب شود.

وظیفه وریستور محافظت از ولتاژ ورودی مدار است

وظیفه فیوز محافظت از جریان وردی مدار است.

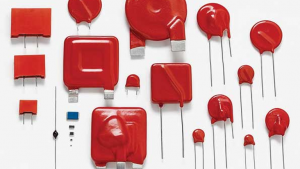

#انتخاب وریستور

مقوله انتخاب وریستور یک بحث تخصصی است ویژه طراحان مدار های الکترونیکی است. اگر شما جزء طراحان برد و مدار الکترونیکی هستید. خوشحالم که با شما همراه بوده ام. دوست دارم که نظر شما را در مورد این مقاله بدانم.

به هر حال برای انتخاب وریستور شما بابد ولتاژ مورد نیاز مدار خود را بدانید برای مثال من برد الکترونیکی را طراحی کرده ام که با برق 24 ولت DC کار می کند و میخواهم از این مدار محافظت کنم.

دلایل زیادی دارد که یک طراح دوست دارد که از مدارش محافظت شود. یک دلیل خراب نشدن برد به صورت هر 5 روز یک بار. وقتی برد وریستور نداشته باشد احتمال دارد هر 5 روز یک بار بسوزد.

اگر یک برد الکترونیکی خیلی زود خراب شود، به اصطلاح گفته می شود( جنس تقلبی) اگر یک برد الکترونیکی عمر بالایی داشته باشد (جنس اصلی) به همین سادگی.

این فقط یک دلیل از بحث محافظت از برد است. بنده در زمان طراحی برد زمان زیادی صرفا حفاظت آن می کنم. برای همین موضوع است که بردهای من در بازار طرفدار زیادی دارند چون مطمئن هستند.

خوب برگردیم به موضع  انتخاب وریستور، در مدار 24 ولتی شما ولتاژ را بالا می برید و 27 و بالاتر تا متوجه شوید در چه ولتاژی عملکرد دستگاه مختل می شود. ولتاژ آستانه اختلال را پیدا کنید.

سپس وریستور را 1 ولت کمتر از حالت اختلال قرار دهید. البته بستگی به فاصله ولتاژ آستانه اختلال و 24 ولت اصلی دارد.

شما باید سعی کنید نوسانات ولتاژ را ازاد بگزارید تا زمانی که به دستگاه آسیب نمی زند. ولتاژ های که آسیب رسان هستند را باید محافظت کنید. چون به هرحال شما قصد سوزاندن یک المان برای محافظت از دیگر المان ها را دارید. پس نباید این کار را سریع انجام دهید. باید در حدا امکان از این عمل خودداری کنید تا زمانی که دیگر سوختن یک المان به سوختن کل مدار را قابل قبول باشد.

این موضوع برای تمامی مراحل طراحی برد باید در نظر گرفته شود. حتی برای انتخاب فیوز هم این مسئله مهم است. این بحث برای خیلی از موارد، سیاسی و امنیتی، رعایت می شود.

پس انتخاب وریستور باید با چند ازمایش ساده روی برد اصل صورت می گیرد. این بهترین راه برای انتخاب وریستور است.

روش دوم انتخاب وریستور:

انتخاب بر مبنایی ولتاژ ورودی مدار است. برای مثال برد 24 ولتی یک وریستور 25 ولتی می باشد. وریستور ها از 10 ولت تا 10 هزار ولت را می توانند پوشش دهند. پس می توان گفت بجز مدارهای 5 و 9 ولتی بقیه وریستور لازم هستند.

#قیمت وریستور

قیمت وریستور در ایران در سال 1399 کمتر از 5000ریال می باشد. تا سالی دیگه خدا می دونه چقدر باشه. انشالله همین قیمت یا کمتر شود.

برای خرید این محصول می توانید در اینترت سرچ کنید و فروشگاه های اینترنتی را پیدا کنید که نماد اعتماد داشته باشند و خرید کنید.

اگه از دوستان کسی فروشگاه مقرون به صرفه ای سراغ دارد بفرمایند تا در این بخش معرفی کنم، تا دیگران بتوانند استفاده کنند.

#محاسبه ولتاژ وریستور

برای محاسبه ولتاژ وریستور باید از روشی که در بالا توضیح داده شد استفاده کنید. ولتاژ استانه اختلال برد را پیدا کنید با بالا برد ولتاژ ورودی اصلی . سپس ولتاژ کمتر از ولتاژ آستانه را برای ولتاژ شکست وریستور انتخاب کنید و می توانید در بین دیتا شیت های موجود وریستور مورد نظر را پیدا کرد.

برای این منظور خواندن 2 بخش بالا تر را به شما پیشنهاد می کنم. (بخش انتخاب وریستور)

برای محاسبه ولتاژ وریستور می توانید از کدی که رو وریستور نوشته شده است نیز استفاده کنید. در ادامه در مورد نحوه خوانندن مشخصات روی وریستور کامل بحث می کنیم.

#مشخصات روی وریستور

بر روی وریستور کدی نوشته می شود که نشانگر تمامی موارد مورد نیاز از وریستور می باشد. در این بخش تمامی این موارد را بررسی می کنیم.

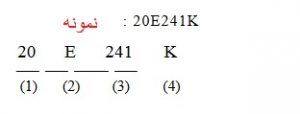

برای نمونه کد زیر که روی وریستور نوشته شده است را بررسی کنیم. تمامی بخش های آن و نمادهای اختصاری که روی وریستور نوشته می شود را بررسی خواهیم کرد.

برای اینکه بهتر متوجه شوید کد را شماره گذاری کردایم. و بررسی تک تک مطابق شماره های بالا

(1) عدد 20 نشان دهنده قطر وریستور می باشد. یعنی عدد اول نشان دهد قطر وریستور می باشد.

(2) این حرف نشان دهنده نوع وریستور می باشد. فقط این 3 حرف موجود است K – E – R

• k = نوع استاندارد وریستور
• E = نوع پر توان وریستور می باشد (این نوع از وریستور ها بسیار مقاوم هستند)
• R = این نوع مناسب وریستور های 34 میلی متر است.

(3) این عدد مانند عددی است که روی مقاومت های SMD  نوشته می شود، ولی مربوط به ولتاژ است.این مقدار یک عدد 3 رقمی می باشد، که 2 رقم اول را نوشته و رقم سوم تعداد صفرها می باشد. برای نمونه موجود

• 241 = 240 ولت
• 242= 2400 ولت
• 243=24000 ولت

این عدد همان عدد ولتاژ شکست وریستور می باشد.

(4) این  بخش که با حرف نمایش داده می شود نمایند ترلانس ولتاژ وریستور می باشد.

• J= +-5%
• K=+- 10%
• M=+-20%

یعنی در این حالت ها یا 20 درصد ولتاژ بیشتر می شود یا کمتر.

برای نمونه مورد نظر ما K  می باشد، یعنی 10 درصد یعنی احتمال دارد که ولتاژ شکست این وریستور 28 ولت بیشتر یا کمتر شود. به عبارتی دیگر یعنی ولتاژ شکست این وریستور در بازه ولتاژی 212 ولت تا 268 ولت می باشد.

پس شما باید در زمان انتخاب وریستور به این مقدار توجه داشته باشید. یکی از نکات مهم درانتخاب وریستور یا دیگر المان های الکترونیکی در زمان طراحی می باشد.

#کارت وریستور

کارت وریستور یا همان لیبل یا مشخصات وریستور که روی این المان نوشته می شود. نشان دهند مشخصات ولتاژ شکست وریستور می باشد. البته تعداد علامت های زیادی روی وریستور نوشته می شود که هر کدام معانی متفاوتی دارند.

برای اینکه از تمامی جزئیات وریستور باخبر شوید فقط باید دیتا شیت وریستور را دانلود کنید.

برای دانلود کردن دیتا شیت وریستور در اینترنت سرچ کنید code veristor datasheet و به جای code عدی که روی وریستور نوشته شده است را وارد کنید.

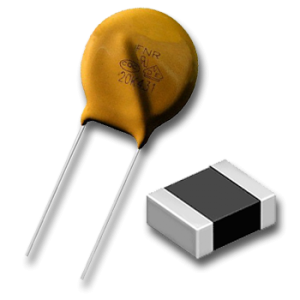

#وریستور تلفن

وریستور تلفن به صورت نمونه smd  و dip در بازار موجود است. منظور از بازار، بازار جمهوری تهران می باشد.

این وریستور شبیه یک دیود معمولی می باشد، که در تلفن همراه استفاده می شود از نوع TVS  می باشد.

نمونه معمولی آن با کد P6KE200CA موجود می باشدکه قیمت بسیار پایینی هم دارد.

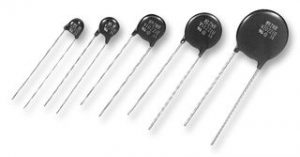

#وریستور زنر

یک نوع از وریستور ها وریستور های tvs  می باشد. ساختار آن شبیه دو عدد دیود زنر می باشد، که به صورت آینه روبه روی همدیگر قرار گرفته اند. حتی شماتیک آن نیز به این صورت است. برای درک بهتر از دیود وریسترو به بخش انواع وریستور ها مراجعه کنید.

وریستور TVS: نوعی دیود زنر با توان بالاتر و قابیلت دفع انرژی بالاتر است. این نوع وریستور ها جایگزین وریستورهای متال اکسید (MOV) می شوند. دیود TVS مخفف Transient voltage suppression می باشد و به آن ها Transil نیز گفته می شود. این دیودها سریع ترین نرخ پاسخ به voltage spike (پرش ولتاژ) در مدارات الکترونیک را دارا هستند.

ولی قیمت آن ها نیز در مقایسه با وریستورهای متال اکسید بالاتر است. بعضی از دیودهای TVS توانایی فعال شدن در محدوده زمان پیکو ثانیه را دارا هستند. انرژی قابل دفع آن ها و همچنین ولتاژ کلمپ (فعال شدن) آن ها نیز در مقایسه با وریستورهای متال اکسید کمتر است اما اگر جریان عبوری از آن ها در محدوده کارکرد آنها بالاتر نرود، طول عمر بالاتری نسبت به دیگر وریستورها دارند.

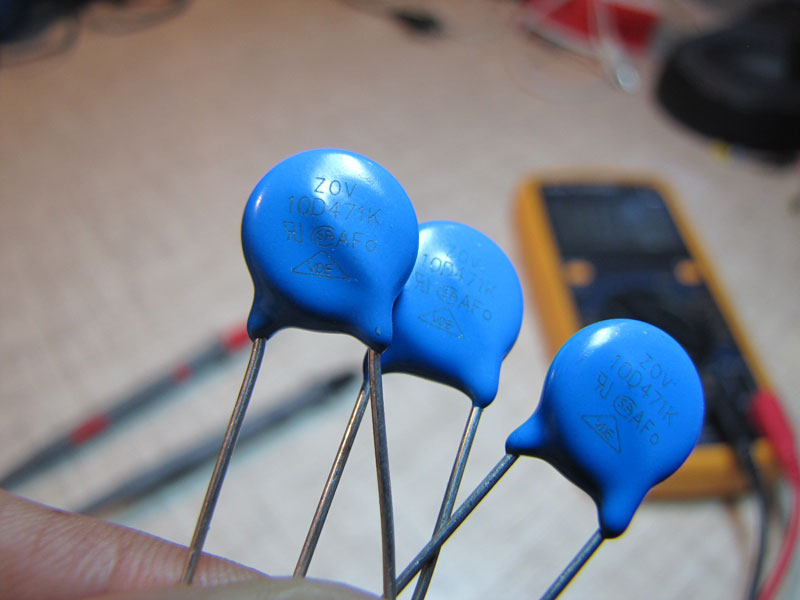

#وریستور 220 ولت

وریستور 220 ولتی که نمونه معرفی از وریستور ها می باشد که معمولا به رنگ زرد می باشد. کلن وریستور های که توی دنیا وجود دارند به رنگ های روشن هستند ولی توی بازار ایران نمونه های رنگ تیره هم وجود دارد.

کد این وریستور 10D471K  و 7D471K می باشداین کد برای تمامی تعمیرکاران الکترونیک و طراحان مدارهای الکترونیکی اشنا می باشد.

آموزش جامع الکترونیک صفرتا صد و تعمیر برد الکترونیکی کولر گازی و تعمیر پاور سوئیچینگ معرفی قطعات بیشتر و کاربرد انها در مدار های الکترونیک به صورت عملی توضیح داده شده است برای مشاهده کلیک کنید.

یه سوال جالب در مورد وریستور 220 ولتی

اگر این وریستور 470 ولتی است چرا باید برای ورودی 220 باید ار این وریستور استفاده شود؟ ما در برق 220 ولت ولتاژ موثر 220 ولت است همان ولتاژ RSM  می باشد. در نتیجه ما در مورد ولتاژ اوج حرف می زنیم که ولتاژ اوج 220 ولتی می شود 308 ولت. 220*1.4=308  فرمول معروف (VPeak = VRMS √ 2) .

در نتیجه این وریستور با ولتاژ VPeak 300  ولتی (ولتاژ پیک یا اوج)بسیار مناسب است برای برد های که با 220 ولت کار می کنند.

#نحوه خواندن وریستور

برای خواندن اطلاعات روی وریستور باید به بخش های قبلی مراجعه کنید. چون در بخش مشخصات روی وریستور توضیحاتی بیان شده است که بسیار کاربردی و موثر هستند.

نحوه خواندن وریستور با استفاده از کدی که روی وریستور درج شده است امکان پذیر است. این کد حاوی اطلاعات ولتاژ شکست – ولتاژ ترولانس- نوع ساختار وریستور – اندازه وریستور.

رقم اول معادل قطر وریستور می باشد.

حرف بعد از رقم معادل نوع وریستور می باشد که فقط سه کارکتر وجود دارد.

این حرف نشان دهنده نوع وریستور می باشد. فقط این 3 حرف فقط موجود است K – E – R

• k= نوع استاندارد وریستور
• E= نوع پر توان وریستور می باشد (این نوع از وریستور ها بسیار مقاوم هستند)
• R= این نوع مناسب وریستور های 34 میلی متر است.

یک عدد سه رقمی روی وریستور وجود دارد که روی مقاومت های SMD  هم نوشته می شود ولی مربوط به ولتاژ است. این مقدار یک عدد 3 رقمی می باشد که 2 رقم اول را نوشته و رقم سوم تعداد صفرها می باشد. برای نمونه موجود

• 241 = 240 ولت
• 242= 2400 ولت
• 243=24000 ولت

این عدد همان عدد ولتاژ شکست وریستور می باشد.

#نحوه ساخت وریستور:

وریستور از اکسید فلز ساخته می شود. یعنی به صورت مصنوعی زنگ آهن را تولید می کنند و  از این فرآیند استفاده می کنند.

ساخت وریستور به روش ساخت خازن های سرامیکی می باشد. فقط با این تفاوت که در خازن 2 صفحه فلزی استفاده می شود ولی در وریستور 1 صفحه.

جنس این صفحه از فلز زنگ زده می باشد که به صورت رندم داخل این صفحه فلزی تیکه های سرامیک به کار رفته است.

وریستور مانند این می باشد که تعداد زیادی دیود داخل آن باشد و زمانی که ولتاژ از ولتاژ شکست بیشتر شود دیود ها حالت ضرب بهمنی به آن ها دست خواهد داد و باعث انتقال جریان می شود.

وریستورها مانند مقره های انتقال ولتاژ بالا می باشند که به صورت عایق می باشند و فقط  توان تحمل ولتاژ ای بالا را دارند.

ساختار وریستور مشابه مقره ولتاژ بالا می باشد. بدنه وریستور را با رزین می پوشانند که زنگ زدگی به صورت ثابت باقی بماند.

چنانچه از پلاستیک یا هر نوع وسیله ای دیگه استفاده شود باعث می شود اکسید فلز بیشتر اکسیده شود و تعادل وریستور به هم بخورد.

شما فرض کنید یک صفحه آهن زنگ زده که روی ان تکه های خورد شده سرامیک ریخته شده باشید را دارد. دور کامل این صفحه فلزی را با رزین مات می پوشانید. به همین سادگی!

البته ساخت وریستور نیازمند دستگاه های پیشرفته ای می باشد که میزان مناسبی از زنگ زدگی و کاشت تکه های سرامیک روی فلز را انجام دهند.

امیدوارم یه روز ما در ایران برای ساخت چنین قطعات ابتدایی دست به کار بشیم، چون بسیار بازار قدرت مندی دارد و باعث می شود کشور به سمت تکنولوژی های بالاتر قدم بردارد.
