با گیت ها آشنا شو

گیت ها چیست ؟

گیت ها منطقی یا همون LOGIC GATES یکی از مهم ترین بخش ها در الکترونیک هستند بر اثاث جبر بولین کار میکننن و برای

هدایت الکتریسته مورد استفاده قرار میگیرن این گیت های برای طباقع منطقی استفاده میشوند و از بولوک های سازنده ای

سی ها هستن

گیت های منطقی از یک یا چند ورودی باینری هستن و با اجرای عملیات منطقی روی آنها نتیجه اون ها یک خورجی باینری

هست

اصول عملیتای به این صورت هست که مدار فقط با دو سطح ولتاز کار میکنه و این سطوح ولتاژ صفر یک منطقی نامیده

میشوند. زمانی که سطح وردی صفر و یک به گیت داده شد. خروجی گیت بر اساس ساختار خواستن اون یکی از سطوح صفر یا

یک میشود گیت های منطقی اکثرا با دیود یا ترانزیستور ها منطقی پیاده سازی میشن و نقش  مشابع سوئیچ های

الکترونیکی دارند علاوه بر دیود و ترانزیستور برخی از گیت با لامپ خلع یا رله الکترو مقناطیسی منطق ساید و منطق هوایی

مولکول و یا عنا صر مکانیکی ساخته میشوند هفت نوع گیت منطقی پایه وجود دارد

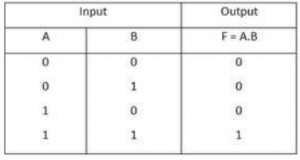

گیت AND این مورد یکی از مهمترین گیت های متطقی است که عملکرد آن به این صورت است که اگر هر یک از

ورودی ها صفر باشد، خروجی صفر خواهد شد و تنها در صورتی خروجی یک خواهد شد که هر دو ورودی یک باشند. جدول

عملکرد این گیت به نحوه زیر است

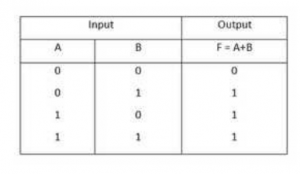

گیت OR   یکی دیگر از گیت های منطقی پایه ای و پرکاربرد OR است که در آن اگر هر یک از ورودی ها یک باشد،

خروجی یک خواهد شد و تنها در صورتی خروجی صفر خواهد شد که هر دو ورودی صفر باشند. جدول عملکرد این گیت به نحوه

زیر است

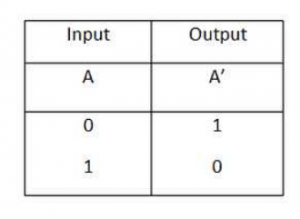

گیت NOT  ساده ترین نوع از گیت های منطقی گیت NOT است منطق ورودی را معکوس می کند، یا به عبارت دیگر

متمم هر عدد را می سازد. جدول عملکرد این گیت به نحوه زیر است

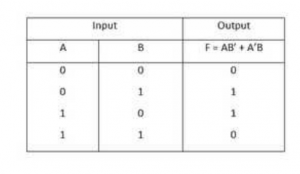

 گیت XOR یکی از پیچیده ترین انواع گیت های منطقی دیجیتالی است که اگر هر دو ورودی مشابه هم

باشند خروجی صفر بوده و اگر متفاوت باشند خروجی یک خواهد بود. جدول عملکرد این گیت به نحوه زیر است

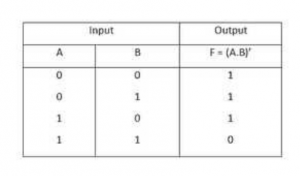

گیت NAND یکی از انواع گیت های منطقی سطح بالاست که همان گیت AND است که خروجی آن NOT شده است. جدول

عملکرد این گیت به نحوه زیر است:

گیت NOR یکی از گیت های منطقی سطح بالاتر گیت NOR است که در

واقع همان گیت OR بوده که خروجی آن NOT شده است. جدول عملکرد این گیت به نحوه زیر است

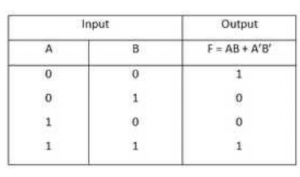

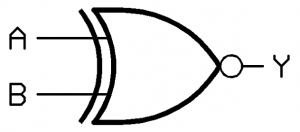

گیت XNOR همان گیت XOR است که خروجی آن NOT شده است. جدول عملکرد این گیت به نحوه زیر است

این عملیات های بسیار پیچیده، با بستن مدارهای ترکیب شده از گیت ها قابل اجرا هستند.
در تئوری ساخت و طراحی مدار با

استفاده از گیت، هیچ محدودیتی برای تعداد آن ها وجود ندارد.

ممنون که بامن آخر این اموزش همراه من بودید
