تست و عیب یابی سریع انواع پتانسیومتر

#کاربرد پتانسیومتر

برای تنظیم دما، فشار و یا هر پارامتری که مد نظر ماست از این قطعات استفاده میشود.

اختلاف پتانسیلی که به پتانسیومتر ها اعمال می شود باید کمتر از 5 ولت باشد در غیر این صورت پتانسیومتر میسوزد همینطور لازم به ذکر است که این قطعات برای تغییر ولتاژ ساخته نشده بلکه برای تغییر مقاومت ساخته شده اند.

در تمام بردهای الکترونیکی، برد پکیج و خیلی از برد های دیگر از این قطعات استفاده میکنند.

خرابی این این قطعه باعث می شود که عملکرد منطقی دستگاه با مشکل مواجه شود.

این مقاومت ها با تغییر مقدار طول عنصر مقاومتی، مقدار مقاومت خود را تغییر میدهند.

آموزش تعمیر برد پکیج مدل های مختلف به صورت تخصصی

#روش تست پتانسیومتر

پتانسیومتر را به سمت خودتان بگیرید به طوری که ولیوم (پیچ تنظیم کننده) آن روبه روی شما قرار بگیرد.

در این حالت، پایه وسط و سمت چپ باید یک مقدار مقاومت داشته باشد اما پایه وسط با پایه سمت راست باید مقدار مقاومت متفاوتی داشته باشد.

حالا اگر پایه سمت چپ و راست را با هم اندازه بگیریم باید میزان کل مقاومت آن پتانسیومتر را به ما نشان بدهد (البته درصد خطایی هم وجود دارد).

اگر ما پایه سمت چپ را صفر کنیم، باید کل مقاومت روی دو پایه دیگر باشد و اگر دوباره پایه سمت راست را صفر کنیم باید کل مقاومت روی دو پایه دیگر باشد.

صفر کردن هم به این صورت است که ما اگر ولیوم را به سمت پایه سمت راست بچرخانیم باعث می شود که کل مقاومت پایه صفر شود و کل مقاومت به سمت دیگر برود که این به معنای وجود تناسب بین پایه سمت چپ و راست در پتانسیومتر است.

#روش تست پتانسیو متر با دستگاه مولتی متر

اگر مثال کلیپ آموزشی تهیه شده در مجموعه پرچم را مشاهده کنید، میبینید که سلکتور دستگاه مولتی متر را روی 20k اهم تنظیم کرده ایم و ولیوم پتانسیومتر را در حالت وسط قرار می دهیم سپس پراپ مثبت را روی پایه سمت راست و پراپ منفی را روی پایه سمت چپ می گذاریم و میبینیم که عدد 1.3k به ما نشان میدهد.

این به این معناست که این پتانسیومتر (که روی آن نوشته 1k) با 300 اُهم درصد خطا همراه است که با توجه به درصد خطا، 1.3k مقدار مقاومت معقولی است.

حالا می آییم پراپ مثبت را روی پایه وسط و پراپ منفی را روی پایه سمت چپ می گذاریم و میبینیم که عدد 600 اُهم را به ما نشان میدهد که تقریبا نصف مقاومت است.

حال پراپ منفی را روی پایه وسط و پراپ مثبت را روی پایه سمت راست می گذاریم میبینیم که عدد 700 اُهم را به ما نمایش میدهد.

سپس ولیوم را به سمت پایه سمت راست می چرخانیم و میبینیم که عدد آن تقریبا صفر اُهم میشود.

اگر ولیوم را به سمت پایه سمت چپ بچرخانیم، کل مقاومت روی پایه های وسط و راست می افتد.

این نوع تست برای تمام پتانسیومتر ها چه بزرگ و چه کوچک درست عمل می کند.

آموزش تعمیر برد پکیج مدل های مختلف به صورت تخصصی

#انواع پتانسیومتر

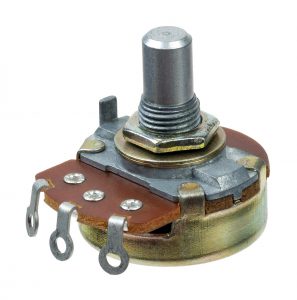

1-پتانسیومتر گردان

مقدار مقاومت پتانسیومتر گردان (متداول ‌ترین نوع پتانسیومتر) با حرکت زاویه ‌ای تغییر می‌کند. با چرخاندن یک دکمه متصل به محور، لغزنده داخلی حول یک عنصر مقاومتی منحنی شکل حرکت می‌کند. رایج‌ترین کاربرد یک پتانسیومتر گردان به عنوان دکمه کنترل صدا است.

2-پتانسیومتر کشویی

پتانسیومترهای کشویی برای تغییر مقدار مقاومت از طریق کنتاکت با یک حرکت خطی طراحی شده‌اند.

بین موقعیت کنتاکت کشویی و مقاومت خروجی رابطه خطی وجود دارد.

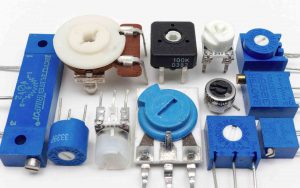

3-پیش‌تنظیم یا تریمر

پتانسیومترهای پیش‌تنظیم یا تریمر اصطلاحاً پتانسیومترهای کوچک «تنظیم و فراموش» (Set-and-Forget) هستند که به خوبی و سادگی یک مدار را تنظیم می‌کنند. پتانسیومترهای پیش‌تنظیم چرخان، نسخه‌هایی مینیاتوری از مقاومت متغیر استاندارد هستند که برای نصب مستقیم روی PCB طراحی شده‌اند و با یک پیچ گوشتی دوسو و یا یک ابزار پلاستیکی مشابه تنظیم می‌شوند.

آموزش تعمیر برد ماشین لباسشویی به صورت تخصصی

4-رئوستا

رئوستا ها از انواع توان بالای پتانسیومتر ها هستند. این قطعات مقاومت ‌های متغیری با دو اتصال هستند که برای فراهم کردن هر مقدار مقاومت دلخواه در محدوده اهمی‌ شان و برای کنترل جریان عبوری به کار می‌روند.
