خیلی ساده یک تستر همه کاره بسازید
لیست قابل کلیک مطالب این آموزش
#قطعات لازم برای ساخت تستر همه کاره
برای شروع ما به:
- یک LED آبی
- یک LED قرمز (اختیاری است و پیشنهاد می شود)
- یک LED سبز
- یک مقاومت 1k اُهم (یک عدد اضافه اختیاری است و پیشنهاد می شود)
نیاز داریم (رنگ LED برای ولتاژ کاری آن ها مهم است).
#نحوه ساخت تستر همه کاره
برای شروع کار ما یک پایه LED آبی (پایه کاتد) و یک پایه LED سبز (پایه آند) را به یکی از پایه های مقاومت 1k اُهم و دیگر پایه را به پراپ متصل میکنیم.
حالا پایه آند LED آبی را به مثبت و پایه کاتد LED سبز را به زمین متصل میکنیم.
اگر ما پراپ را به مثبت وصل کنیم، ولتاژ مثبت روی پایه کاتد LED آبی و پایه آند LED سبز می افتد، بر این اساس به نظر شما چه اتفاقی می افتد؟

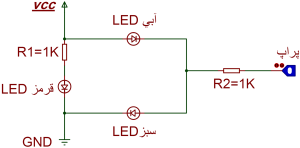

شماتیک تستر
#نحوه کارکرد مدار تستر
اگر دوسر یک LED مثبت یا منفی باشد، LED روشن نمی شود و در اینجا، دوسر LED آبی مثبت است پس روشن نمی شود اما LED سبز یک پایه آن منفی و یک پایه آن مثبت است (بایاس مستقیم می شود) پس در نتیجه روشن می شود و با روشن شدن LED سبز ما می فهمیم که ولتاژ روی پراپ، مثبت است.
حالا اگر ما پراپ را به منفی وصل کنیم، منفی روی پایه کاتد LED آبی و پایه آند LED سبز می افتد و در نتیجه، دو سر LED سبز ما منفی می شود و روشن نمی شود اما LED آبی بایاس مستقیم شده و روشن می شود و با روشن شدن LED آبی ما متوجه می شویم که ولتاژ روی پراپ، منفی است.
#ویژگی جالب تستر
یک خوبی که این دستگاه دارد این است که وقتی میکرو شما پالس می فرستد، این تستر می تواند به راحتی این پالس ها را تشخیص دهد چون سرعت عملکرد LED بالاست پس می تواند پالس ها را به راحتی مشخص کند.
قسمت اختیاری
ما یک کار دیگر انجام دادیم که اگر شما هم خواستید می توانید آن را انجام دهید (لزومی ندارد اما پیشنهاد می شود).
شما می توانید بین VCC و GND یک مقاومت یک کیلو اُهم قرار دهید که یک پایه آن به VCC و پایه دیگر آن به آند LED قرمز متصل است و در آخر پایه دیگر LED (کاتد) را به زمین وصل کنید.
دلیل این کار این است که بفهمیم زمانی که داریم دستگاه را چک می کنیم، دستگاه اصلا روشن هست یا خیر.
#روش تست رگولاتور با تستر
اولین کاری که ما انجام می دهیم این است که رگولاتور (سری 78L05/78L012) را رو به روی خود قرار می دهیم به طوری که نوشته های آن، رو به ما باشد.
در این حالت، پایه وسط منفی و پایه سمت چپ خروجی 5 ولت است (بدنه فلزی خروجی سمت راست، بدنه پلاستیکی خروجی سمت چپ)(در سایر رگولاتور ها خروجی و ورودی را از روی دیتاشیت بدست آورید).
برای راحتی کار و ورودی و خروجی گرفتن آسان تر ما دو سیم به این دو پایه لحیم می کنیم.
برای شروع تست ابتدا پراپ مثبت تستر را به پایه خروجی 5 ولت و پراپ منفی را به منفی رگولاتور متصل میکنیم و در آخر منبع تغذیه مدار را نیز وصل می کنیم.
بعد از روشن شدن منبع تغذیه می بینیم که تستر ما روشن می شود ولی نور آن کم است (چون در ولتاژ 5 ولت نور آن کم است).
حالا ما شروع به تست کردن می کنیم و ورودی پایه های میکرو را تک به تک تست می کنیم و می بینیم که پراپ را روی هر پایه که می گذاریم، مثبت یا منفی بودن آن را به ما نشان می دهد البته عموما پایه های میکرو منفی هستند.
در میکرو چندپایه VCC و GND دارد به آنها دقت کنید
