بوبین چیست ؟

سلام خدمت همراهان همیشگی پرچم که همیشه پرچم تون بالاس.
بوبین چیست و چه کاری را برای ما انجام می‌دهد؟ بوبین از یک سیم تشکیل شده که به شکل سیم‌پیچ دور هسته پیچانده می‌شود. وقتی جریان الکتریکی از سیم‌پیچ عبور می‌کند، یک میدان مغناطیسی نسبتاً یکنواخت در داخل سیم‌پیچ ایجاد می‌­کند.

بوبین یا شیر برقی می‌تواند از طریق جریان الکتریکی یک میدان مغناطیسی ایجاد کند و از این میدان مغناطیسی می‌توان با کمک یک هسته فلزی یک حرکت خطی ایجاد کرد. از این دستگاه ساده می‌توان به عنوان آهنربای الکتریکی، به عنوان سلف یا آنتن گیرنده بی‌سیم مینیاتوری در مدار استفاده کرد.
این بوبین
بر اساس الکترومغنلطیس کار میکند وقتی که جریان از طریق میدان مغناطیسی سیم پیچ وارد میشود در اینجا یک هسته فلزی درون سیم‌پیچ یا پیچه قرار می دهیم  خطوط مغناطیسی شار بر روی هسته متمرکز می‌شود که باعث افزایش القای سیم ‌پیچ در مقایسه با هسته هوا می‌شود.

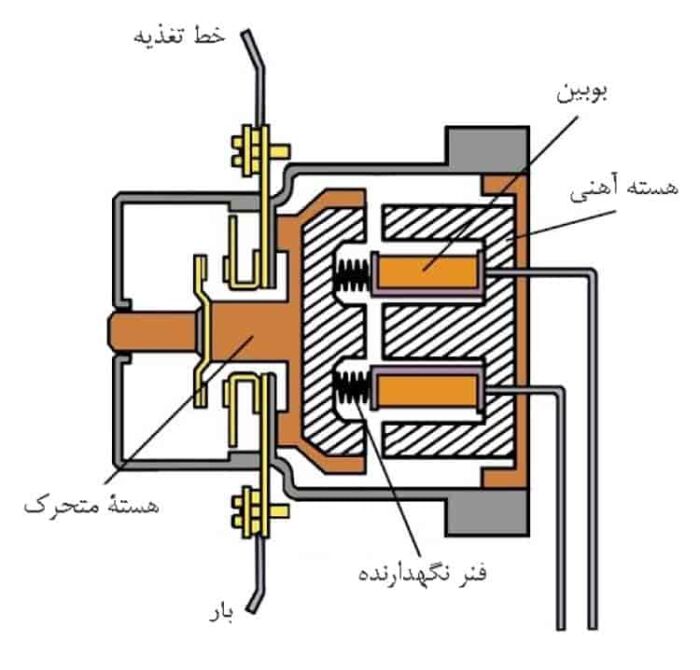

در این تصویر بالا شار فقط در وسط هسته متمرکز هست بیشتر شار فقط در هسته متمرکز است، در حالی که مقداری از شار در انتهای پیچه ظاهر بشود و مقدار کمی شار در خارج پیچه وجود دارد. شدت مغناطیسی بوبین را می‌توان با افزایش چگالی دورها یا با افزایش جریان در سیم‌پیچ زیاد کرد. مانند سایر آهن‌رباها، شیر برقی یا بوبین نیز دارای دو قطب مثبت و منفی است که از طریق آن می‌توان جسمی را جذب یا دفع کرد.
این تا اینجا ساختار بوبیین بود

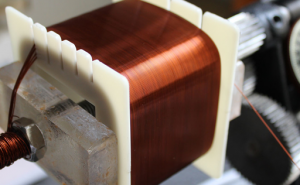

 سیم پیچ بوبین چیست و چگونه کار می‌کند

با عبور جریان الکتریکی از یک سیم معمولی، میدان مغناطیسی اطراف سیم ایجاد میشود
اگر چند سیم قرار بگیرند جریان مشابهی از آن ها میگذرد پس میدان مغناطیسی قوی تری خواهیم داشت.

می توان سیم را به نحوی تغییر داد که علاوه بر کارایی بالا، طول کمتری از آن به کار گرفته شود.به عنوان مثال میدان مغناطیسی حاصل از سیمی که به صورت n حلقه دور یک هسته پیچیده شده است،
مانند n سیم کنار هم عمل می کند که میدان مغناطیسی هم جهتی دارند و این میدان در مرکز حلقه متمرکز شده است.

بنابراین سیم پیچ، میدان مغناطیسی به مراتب قوی تری نسبت به سیم معمولی دارد.
دور های سیم پیچ باهم متفاوت هستند پس در نتیجه مدل آنها باهم متفاوت هست

یک سیم پیچ با تعداد دور و طول و قطر سیم مورد استفاده در آن شناخته می شود.

با افزایش تعداد دور سیم پیچ، میدان مغناطیسی قوی تر شده و
با افزایش قطر سیم توانایی عبور جریان الکتریکی بیشتر، فراهم خواهد شد.

پیچیدن سیم پیچ روی هسته می تواند یک لایه یا چند لایه باشد.

برای ایجاد میدان مغناطیسی با شدت بیشتر در یک فضای محدود، می توان از سیم پیچی چند لایه بهره گرفت.

 انواع مختلف بوبین چیست

1- بوبین لایه‌ای AC

.2بوبین قاب C جریان مستقیم

.3بوبین قاب D جریان مستقیم

.4بوبین خطی

.5بوبین دوار

حالا این بوبین های که نام برده شد چی هستند ؟

بوبین لایه ای AC

بوبین لایه‌ای یا لمینت شده AC از یک هسته فلزی و یک پیچه سیمی تشکیل شده است. هسته با یک فلز چندلایه ساخته شده است تا جریان سرگردان را کاهش دهد، این به بهبود عملکرد بوبین کمک می کند.

بوبین AC از مزیت ویژه‌ای برخوردار است، زیرا می‌تواند در اولین ضربه نیرو وارد کند. این به این دلیل است که بوبین‌های AC جریان هجومی دارند (جریان ورودی آنی بالایی که هنگام روشن شدن توسط منبع تغذیه یا تجهیزات الکتریکی کشیده می‌شود). این بوبین‌ها قادر به استفاده از جریان‌های سرگردان بیشتر از یک بوبین لایه‌ای DC هستند.

بوبین‌های AC در پیکربندی‌ها و اندازه‌های مختلف موجود هستند و هنگام کار صدای وزوز تمیزی تولید می‌کنند.

بوبین لمینیت AC در تجهیزات مختلفی که نیاز به اقدامات فوری دارند، مانند تجهیزات پزشکی، قفل، وسایل نقلیه، تجهیزات صنعتی، چاپگرها و در برخی از لوازم خانگی مورد استفاده قرار می‌گیرد.
AC چیست ؟ این یک ولتاژ هست که در برق شهری یا خانگی استفاده می شود

بوبین قاب C جریان مستقیم

قاب C به طراحی بوبین اشاره دارد. بوبین قاب C جریان مستقیم فقط یک قاب به شکل حرف C دارد که در اطراف پیچه قرار گرفته است.

بوبین قاب C جریان مستقیم به دلیل عملکرد کنترل شده بیشتر در عملکرد سرگردان، در چندین کاربرد مختلف استفاده می‌شود. اگرچه گفته می‌شود پیکربندی DC است، اما می‌توان از آن‌ها در تجهیزاتی که برای برق متناوب (AC) طراحی شده‌اند نیز استفاده کرد.

این نوع بوبین عمدتاً در ماشین‌های بازی، شاترهای عکاسی، اسکنرها، قطع‌کننده‌های مدار، شمارنده‌های سکه و دستگاه‌های تعویض اسکناس استفاده می‌شود.

DC چیست؟ این هم یک ولتاژ هست با این تفاوت که این سیکل ثابت دارد و به برق کم خطر معروف هست این ولتاژ اکثرا در باتری های شارژِی مثل باتری موبایل لب تاپ و…. باتری های قلمی معمولی کلا ولتاژهای تو این سبکی

بوبین قاب D جریان مستقیم

این نوع بوبین دارای یک قاب دو‌تکه‌ای است که سیم‌پیچ‌ها را پوشانده است. این بوبین‌ها عملکردی مشابه بوبین قاب C دارند، از این رو می‌توانند در برق متناوب نیز مورد استفاده قرار گیرند و دارای عملکرد کنترل شده باشند.

بوبین قاب D جریان مستقیم برای مصارف معمولی و پزشکی مانند دستگاه‌های بازی، دستگاه های خودپرداز و آنالیزکننده خون و گاز استفاده می‌شود.

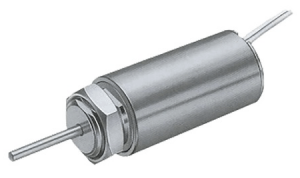

بوبین خطی

بوبین‌های خطی بیشتر در بین مردم شناخته شده‌اند. این بوبین‌ها شامل یک پیچه از سیم هستند که به دور یک هسته فلزی متحرک پیچیده شده و به ما کمک می‌کنند تا نیروی کششی یا فشار را به یک دستگاه مکانیکی وارد کنیم.

این نوع بوبین‌ها بیشتر در دستگاه‌های راه‌اندازی استفاده می‌شوند. مکانیسم سوئیچینگ به تکمیل مدار کمک می‌کند و به جریان اجازه گذر از یک مکانیسم را می‌دهد.

بوبین‌های خطی به ویژه در اتوماسیون و مکانیسم درب‌های ایمن و موتورهای راه‌انداز اتومبیل و دوچرخه استفاده می‌شوند.

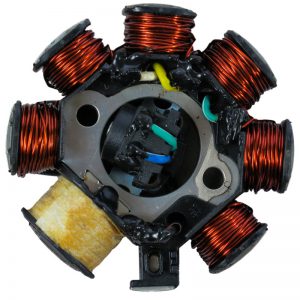

بوبین دوار یا چرخشی

بوبین دوار نوع منحصر به فردی از بوبین است که برای کاربردهای مختلف در مواردی که نیاز به فرایند کنترل خودکار آسان است مورد استفاده قرار می‌گیرد. این بوبین با بوبین‌های اصلی دیگر کار می‌کند و از همان اجزا، پیچه و هسته برخوردار است، اما عملکرد متفاوتی دارد.

هسته فلزی روی یک دیسک نصب شده و دارای شیارهای کوچکی در زیر آن است. اندازه شیارها دقیقاً با شکاف‌های بدنه بوبین مطابقت دارد. همچنین از یاتاقان‌های ساچمه‌ای نیز برای حرکت آسان استفاده شده است.

هنگامی که بوبین فعال می‌شود هسته به بدنه بوبین منطبق می‌شود و هسته دیسک شروع به چرخش می‌کند. در این ساختار در بین هسته و بدنه بوبین، فنر جای خواهد داشت. هنگامی که منبع تغذیه جدا شد، فنر هسته دیسک را به موقعیت اصلی خود می‌رساند.

بوبین دوار در مقایسه با انواع دیگر بوبین‌ها از مقاومت بیشتری برخوردار است. بوبین‌های دوار در ابتدا فقط برای سازوکارهای دفاعی طراحی شدند، اما امروزه می‌توان آن‌ها را در بسیاری از مکانیسم‌های صنعتی خودکار مانند لیزر و شاتر پیدا کرد.

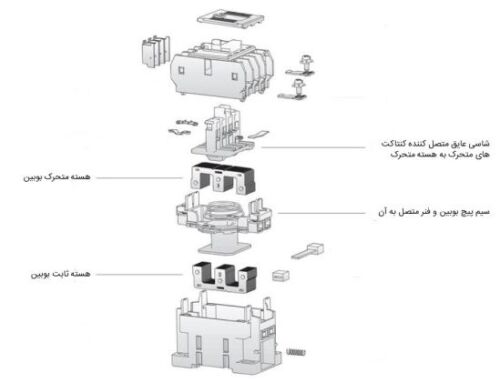

کنتاکتور شامل قطعات زیر است:

1- کنتاکت (تیغه) قدرت

2- کنتاکت فرمان

3- بوبین

4- هسته های ثابت و متحرک

5- حلقه فراژه

6- فنر

عمل کردن کنتاکتور به این معنی است که کنتاکت های قدرت و فرمان تغییر وضعیت بدهند.

یعنی کنتاکت های بسته، باز شوند و کنتاکت های باز، بسته شوند.

تغییر وضعیت کنتاکت ها، عملی مکانیکی است که به معنی حرکت کنتاکت ها به سمت پایین است.

در کلیدها این تغییر وضعیت به صورت دستی انجام می شود.اما در کنتاکتور عمل تغییر وضعیت توسط بوبین انجام می شود.

در واقع اعمال جریان به بوبین منجر به تغییر وضعیت کنتاکتور خواهد شد.بدین طریق که با برقراری جریان الکتریکی و فعال شدن بوبین، میدان مغناطیسی ایجاد می شود.این میدان مغناطیسی باعث می شود تا هسته متحرک کنتاکتور (هسته بالا) به سمت هسته ثابت کنتاکتور (هسته پایین) کشیده شود.

از آن جا که کنتاکت ها به هسته متحرک کنتاکتور متصل هستند،با شروع به کار بوبین کنتاکت های کنتاکتور نیز به حرکت در می آیند و به این ترتیب به اصطلاح کنتاکتور عمل خواهد کرد.اما پس از قطع جریان الکتریکی از ورودی بوبین، هنوز هسته ها حالت مغناطیسی خود را حفظ کرده اند و هم چنان کنتاکتور در وضعیت فعال قرار دارد.

برای بازگشت کنتاکت ها به حالت عادی، از یک فنر در کنتاکتور ها استفاده می شود تاپس از قطع جریان بوبین، هسته ها را از هم جدا کند.

در یک کلام، بوبین یکی از اجزای پایه‌ای در مدارهای الکترونیکی و الکتریکی است که بر اساس اصل القای الکترومغناطیسی کار می‌کند. بوبین در ساده‌ترین تعریف، یک سیم هادی است که به صورت حلقه‌های متعدد دور یک هسته پیچیده شده. وقتی جریان برق از بوبین عبور می‌کند، یک میدان مغناطیسی ایجاد می‌شود و بالعکس، تغییر میدان مغناطیسی می‌تواند جریان الکتریکی القا کند.

از نظر فیزیکی، بوبین چیست؟

یک سلف (Inductor) است که مقدار اندون بر حسب هن بر حسب هانری (H)، میلی‌هانری (mH) یا میکروهانری (µH) بیان می‌شود. این مقدار نشان می‌دهد بوبین تا چه اندازه در برابر تغییرات جریان مقاومت نشان می‌دهد.

ساختار بوبین

ساختار یک بوبین از چند بخش اصلی تشکیل شده:

۱. سیم پیچ (Winding)
سیم مسی با روکش عایق که دور هسته پیچیده می‌شود. تعداد دور، قطر سیم و نوع پیچش مستقیماً بر اندوکتانس تأثیر می‌گذارند.

۲. هسته (Core)
هسته می‌تواند از جنس‌های مختلف باشد:
– هوا (Air core): برای فرکانس‌های بالا
– آهن (Iron core): برای ترانسفورماتورها و فرکانس‌های پایین
– فریت (Ferrite core): تعادل خوبی بین کارایی و حجم
– پودر آهن (Powdered iron): برای کاربردهای قدرت

۳. پوشش و بدنه
در بوبین‌های صنعتی معمولاً یک قاب پلاستیکی یا سرامیکی دور سیم‌پیچ قرار می‌گیرد که سیم‌ها را محافظت و عایق‌بندی می‌کند.

کاربردهای بوبین در مدارهای الکترونیکی

بوبین در طیف گسترده‌ای از تجهیزات کاربرد دارد:

فیلتر کردن سیگنال
بوبین در مدارهای فیلتر پایین‌گذر (Low-pass) جلوی فرکانس‌های بالا را می‌گیرد. این کاربرد در منابع تغذیه، آمپلیفایرها و رادیوها بسیار رایج است.

ذخیره انرژی
در مبدل‌های DC-DC (مثل Buck و Boost) بوبین نقش ذخیره و آزادسازی انرژی را بر عهده دارد و یکی از اجزای کلیدی در مدارهای سوئیچینگ محسوب می‌شود.

ترانسفورماتور
دو بوبین کنار هم با هسته مشترک یک ترانسفورماتور می‌سازند که برای تبدیل سطح ولتاژ استفاده می‌شود.

مدارهای تشدید (LC)
ترکیب بوبین و خازن یک مدار تشدید می‌سازد که در رادیو، تلویزیون و فیلترهای انتخابی فرکانس استفاده می‌شود.

سیستم‌های خودرویی
کویل دلکو (بوبین احتراق) در موتور خودرو ولتاژ ۱۲ ولت باتری را به چند هزار ولت برای جرقه شمع تبدیل می‌کند.

کنترل موتور
در درایوهای موتور و اینورترها، بوبین‌ها برای صاف کردن جریان و کاهش نویز به‌کار می‌روند.

نشانه‌های خرابی بوبین چیست

شناسایی به موقع خرابی بوبین از آسیب بیشتر به مدار جلوگیری می‌کند. نشانه‌های رایج عبارتند از:

– اتصال کوتاه بین حلقه‌ها: جریان بیش از حد، گرمای شدید و کاهش اندوکتانس
– اتصال کوتاه به هسته: اشکال در عملکرد مدار و در برخی موارد آتش‌گرفتن
– قطع سیم (Open circuit): مدار کامل نمی‌شود و دستگاه اصلاً کار نمی‌کند
– تغییر رنگ و سوختگی: قابل مشاهده با چشم، معمولاً ناشی از اضافه جریان
– شکستگی هسته: کاهش کارایی و تغییر مقدار اندوکتانس

علل خرابی بوبین چیست

درک دلایل خرابی به پیشگیری کمک می‌کند:

اضافه جریان (Overcurrent)
رایج‌ترین دلیل خرابی. وقتی جریان از حد مجاز عبور کند، سیم مسی داغ شده و عایق آن می‌سوزد.

ولتاژ اضافی
ولتاژ بیش از حد مجاز می‌تواند عایق بین حلقه‌ها را خراب کند و منجر به اتصال کوتاه داخلی شود.

حرارت محیطی بالا
نصب در محیط‌های پرحرارت بدون در نظر گرفتن رتینگ دمایی بوبین، عمر آن را کوتاه می‌کند.

ارتعاش مکانیکی
در تجهیزات صنعتی، ارتعاش مداوم می‌تواند سیم‌پیچ را از هسته جدا یا سیم را بشکند.

رطوبت و خوردگی
نفوذ رطوبت به بوبین مقاومت عایق را کاهش داده و در طول زمان اتصال کوتاه ایجاد می‌کند.

روش تست بوبین چیست

برای بررسی سلامت بوبین می‌توانید از مولتی‌متر استفاده کنید:

۱. تست مقاومت DC: مقاومت سیم‌پیچ را اندازه بگیرید. مقدار بسیار پایین (نزدیک صفر) نشانه اتصال کوتاه و مقدار بی‌نهایت نشانه قطع مدار است.
۲. تست اندوکتانس: با LCR meter مقدار واقعی اندوکتانس را با مقدار نامی مقایسه کنید.
۳. تست عایق: با مگ‌اهم‌متر مقاومت بین سیم‌پیچ و هسته را بسنجید که نباید کمتر از چند مگاهم باشد.

—

نتیجه‌گیری

این‌که بوبین چیست را می‌توان در یک جمله خلاصه کرد: قطعه‌ای ساده ولی حیاتی که انرژی مغناطیسی را ذخیره و مدیریت می‌کند. شناخت ساختار، کاربردها و نشانه‌های خرابی بوبین برای هر تکنسین الکترونیک ضروری است. با نگهداری صحیح و انتخاب بوبین مناسب با رتینگ جریان و فرکانس مورد نظر، می‌توان عمر مفید مدار را به شکل قابل توجهی افزایش داد.
