ایرادشایع برد اجاق گاز

تعمیر برد اجاق گاز

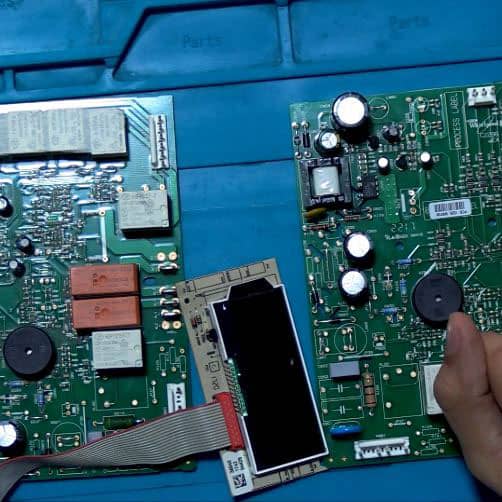

امروز 2 عدد برد اجاق گاز برای تعمیر به پرچم آوردند که در بررسی اولیه مشخص شد که هر دو یک ایراد مشترک دارند. این امر نشان می دهد که به احتمال زیاد این ایراد در بردهای اجاق گاز شایع می باشد که اگر آن را یاد بگیرید می توانید از طریق آن کسب درآمد کنید.

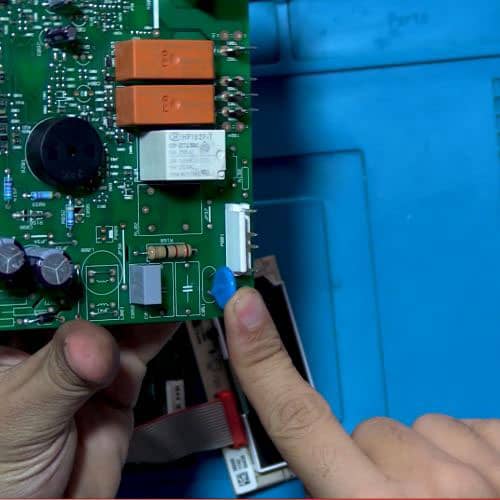

ابتدا وقتی بطور ظاهری برد را مورد بررسی قرار دادم متوجه شدم وریستور هر دو برد شکستگی دارد و باید تعویض شود . اگر شما کد وریستور را داشته باشید با تهیه وریستور با همان کد براحتی می توانید وریستور مشابه جایگزین کنید. اگر چنانچه کد وریستور را نداشتید نگران نباشید براحتی می توانید وریستور مورد نظر خود را شناسایی کنید، بدین صورت که بطور معمول وریستورهایی که در ورودی برد قرار دارند 220 ولت هستند. البته گاهاً 250 یا 270 ولت هم ممکنه باشندکه شما یک وریستور در این میزان را جایگزین وریستور معیوب قبلی می کنید. دقت کنید آمپر وریستور نیز مشابه وریستور اولیه که خراب شده، باشد.

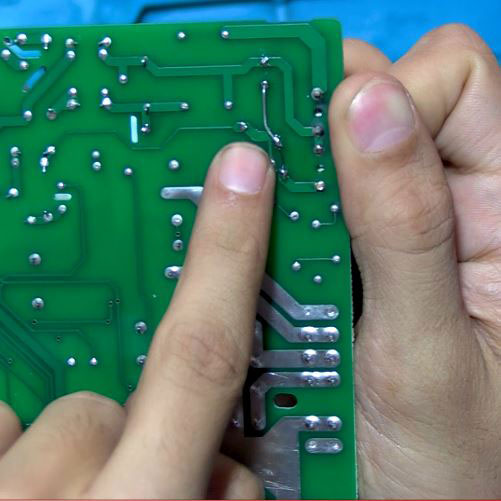

پس از اینکه وریستور برد را تعویض کردم متوجه قطعی یک قسمت از برد شدم، همانطور که در تصویر زیر مشاهده می کنید آن را نیز با یک سیم بطور دستی وصل کردم.

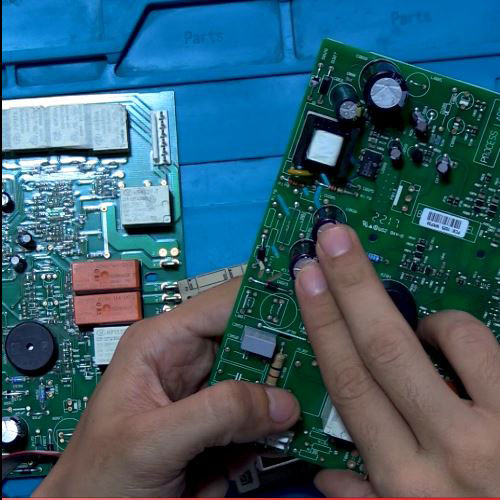

حالا اگر من برق را به برد وصل نمایم باید روی خازن های ابتدایی که در تصویر زیر ملاحظه می کنید حدود 400ولت باشد.

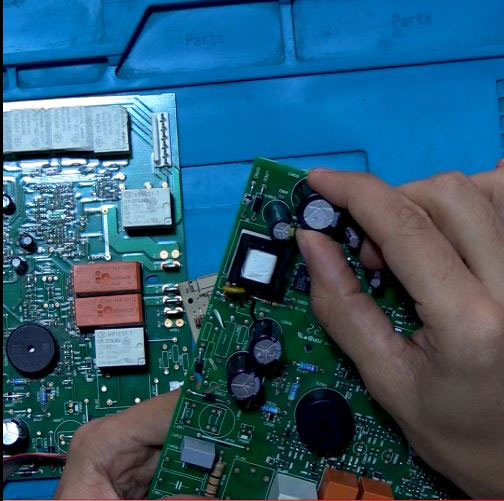

در خازن خروجی نیز حدود 12 ولت باید ولتاژ داشته باشیم(تصویر زیر).

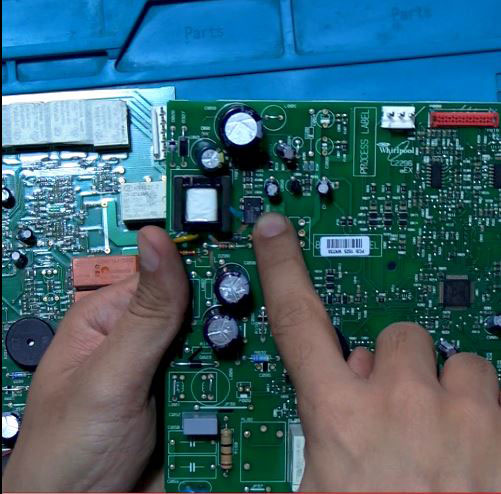

وقتی ولتاژ گیری را انجام دادم، در خازن ابتدایی برد 400 ولت را داشتیم ولی در خازن خروجی بجای 12 ولت، 8 ولت خروجی داشتیم. لازم به ذکر است این کمبود ولتاژ در هر دو برد وجود داشت. این امر نشان می داد آی سی سوئیچینگ برد سالم است و حتی نیاز به تست کردن هم ندارد، چون اگر آی سی سوئیچینگ خراب باشد اتصال کوتاه می دهد یا در خازن خروجی هیچ ولتاژی نداریم و ولتاژ صفر است.

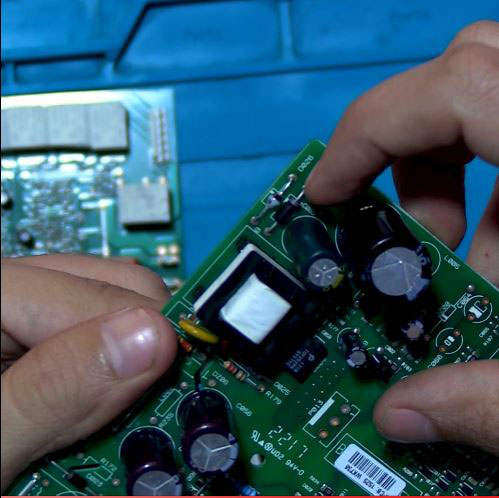

من دیود شاتکی را بررسی کردم و دیدم خراب است و آن را تعویض کردم و برد درست شد. جالب است بدانید در برد دوم نیز مانند برد اول با تعویض دیود شاتکی برد درست شد.

این تجربه ای بود که در تعمیر این دو برد کسب کرده بودم و دوست داشتم آن را با شما به اشتراک بگذارم . امیدوارم از این آموزش لذت برده باشید و بتوانید از آن استفاده کنید.
